Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.

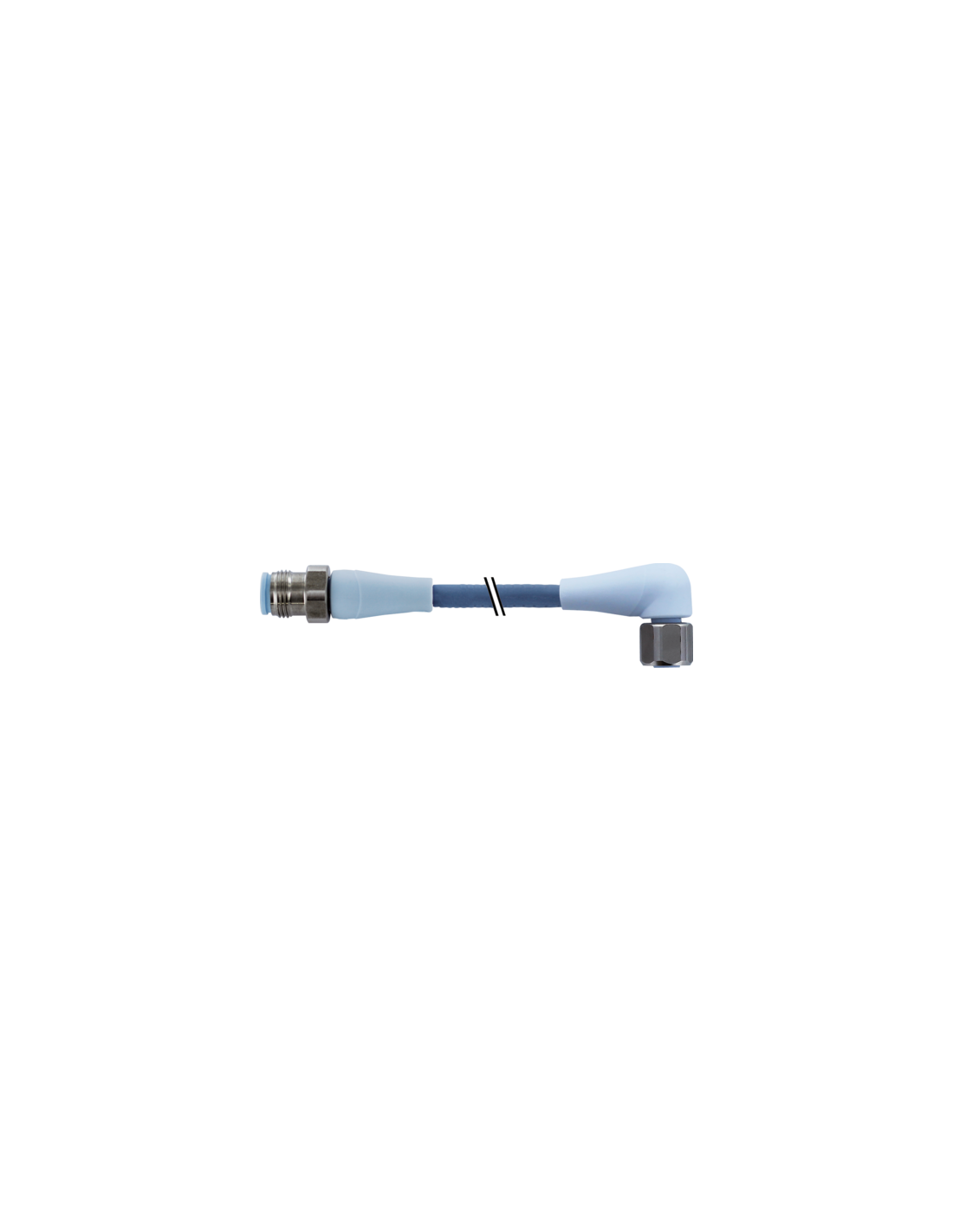

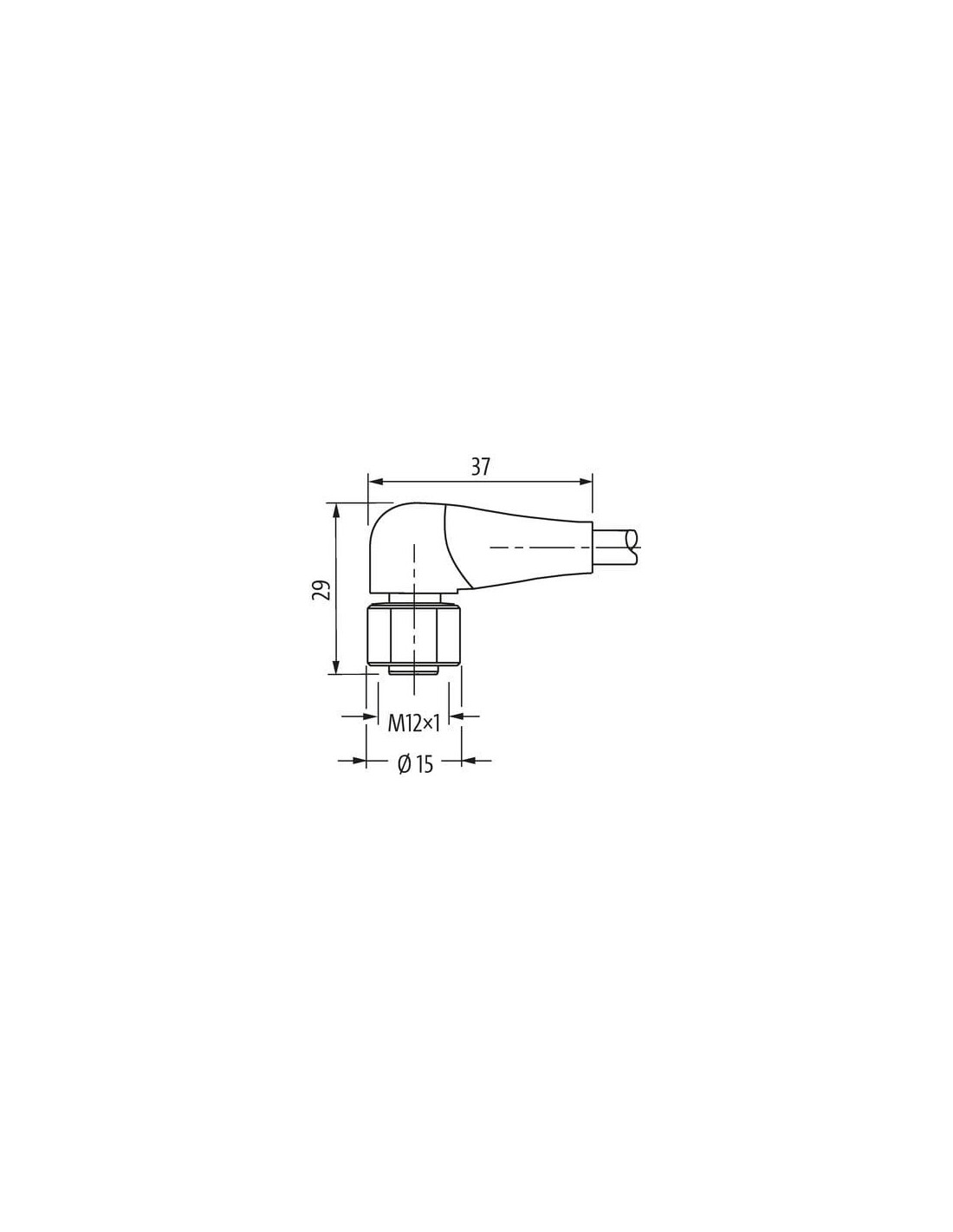

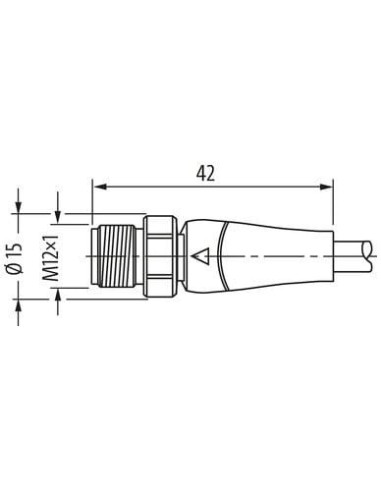

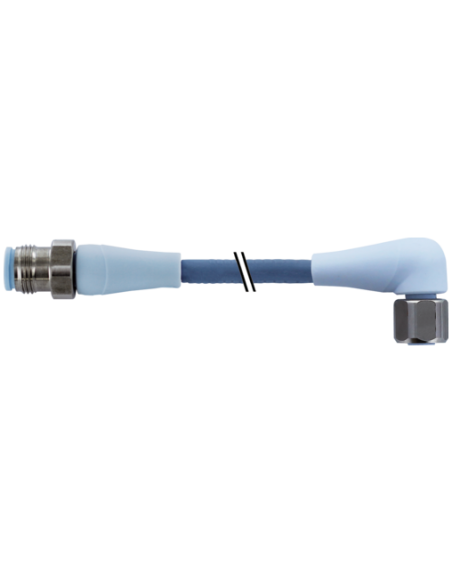

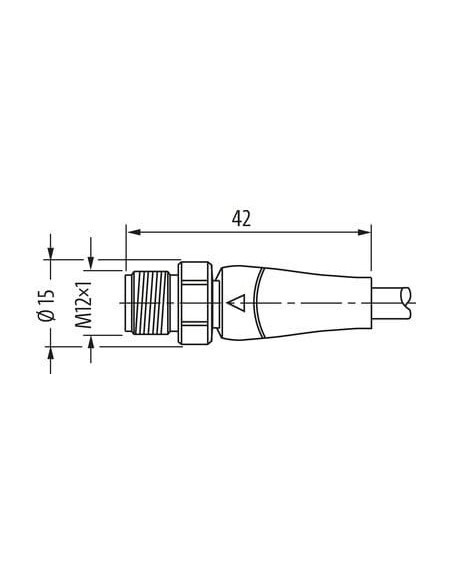

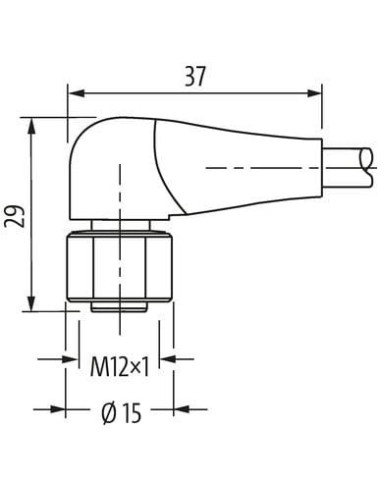

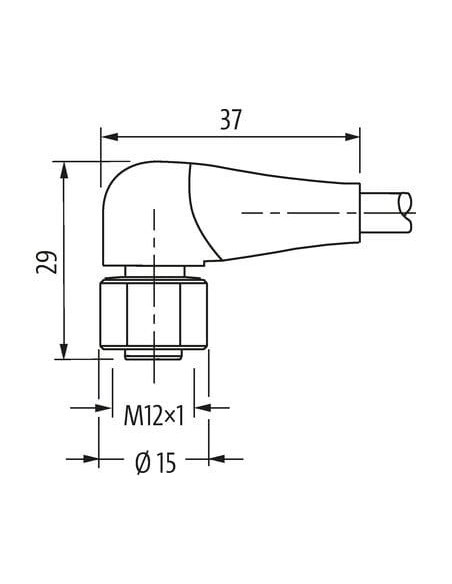

Męski prosty – żeński 90°
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męski 0° / M12 żeński 90° F+B PRO – wysoka niezawodność w przemyśle spożywczym
Przemysłowe złącze kablowe M12 męski 0° / żeński 90° (kod produktu: 7024-40121-3210150) to specjalistyczne rozwiązanie dedykowane aplikacjom wymagającym wyjątkowej odporności mechanicznej i chemicznej. Złącze spełnia rygorystyczne standardy higieniczne i jest zgodne z normami FDA, co czyni je idealnym komponentem w środowiskach przetwórstwa spożywczego i napojów.
Kabel do automatyki i produkcji – solidność i bezpieczeństwo
Dzięki zastosowaniu 4-żyłowego kabla o długości 1,5 m, osłoniętego wysoce odporną powłoką TPE-S oraz izolacją PP, przewód gwarantuje dużą wytrzymałość na zginanie, wielomilionowe cykle ruchu oraz odporność na ścieranie. Pokrycie styku wykonane z pozłacanej miedzi zapewnia stabilny przesył sygnału nawet w trudnych warunkach przemysłowych.
Najważniejsze zalety złącza M12 F+B PRO
- Odporność higieniczna – zastosowanie tworzywa o podwyższonej odporności na działanie chemikaliów, tłuszczów i środków czyszczących.
- Bardzo wysoki stopień ochrony IP69K – umożliwia pracę w myjniach, produkcji spożywczej oraz aplikacjach narażonych na częsty kontakt z wodą i środkami myjącymi.
- Stal nierdzewna 1.4404 (V4A) użyta w elementach metalowych zabezpiecza przed korozją.
- Szeroki zakres temperatur pracy: od -40°C do 105°C – produkt dedykowany do pracy w trudnych warunkach środowiskowych.
- Prosta i szybka instalacja dzięki gwintowi M12x1 – zarówno poprzez włożenie, jak i dokręcenie z zabezpieczeniem przeciwwstrząsowym.
- Brak halogenów, ołowiu, kadmu oraz FCKW i silikonu w kablu – bezpieczeństwo dla środowisk produkcji żywności.
Typowe zastosowania złącza przemysłowego M12
Produkt sprawdza się w następujących aplikacjach:
- Systemy automatyki i sterowania linii produkcyjnych w przemyśle spożywczym i napojów
- Maszyny pakujące oraz urządzenia dozujące wymagające wysokiej odporności na środki czyszczące
- Instalacje w środowiskach o podwyższonej wilgotności i zapyleniu
- Zastosowania w branży farmaceutycznej i chemicznej, gdzie istotne jest zachowanie najwyższych standardów higieny
- Przemysł mleczarski, browarniczy, produkcja napojów
- Automatyzacja procesów technologicznych wymagających trwałych i niezawodnych połączeń sygnałowych
Złączka kablowa M12 F+B PRO – bezpieczeństwo i trwałość połączeń
Zastosowanie złącza kablowego M12 męski 0° / żeński 90° F+B PRO umożliwia pewne i stabilne połączenie sygnałowe oraz zasilające, również w warunkach zwiększonego narażenia na mechaniczne naprężenia oraz wibracje. Prosty montaż oraz czytelne oznaczenia kolorystyczne żył pozwalają na szybkie i bezbłędne wykonanie instalacji.
Precyzyjne wykonanie, wysoka jakość zastosowanych materiałów oraz odporność na najtrudniejsze warunki to cechy wyróżniające ten produkt w grupie przemysłowych złącz kablowych M12.
