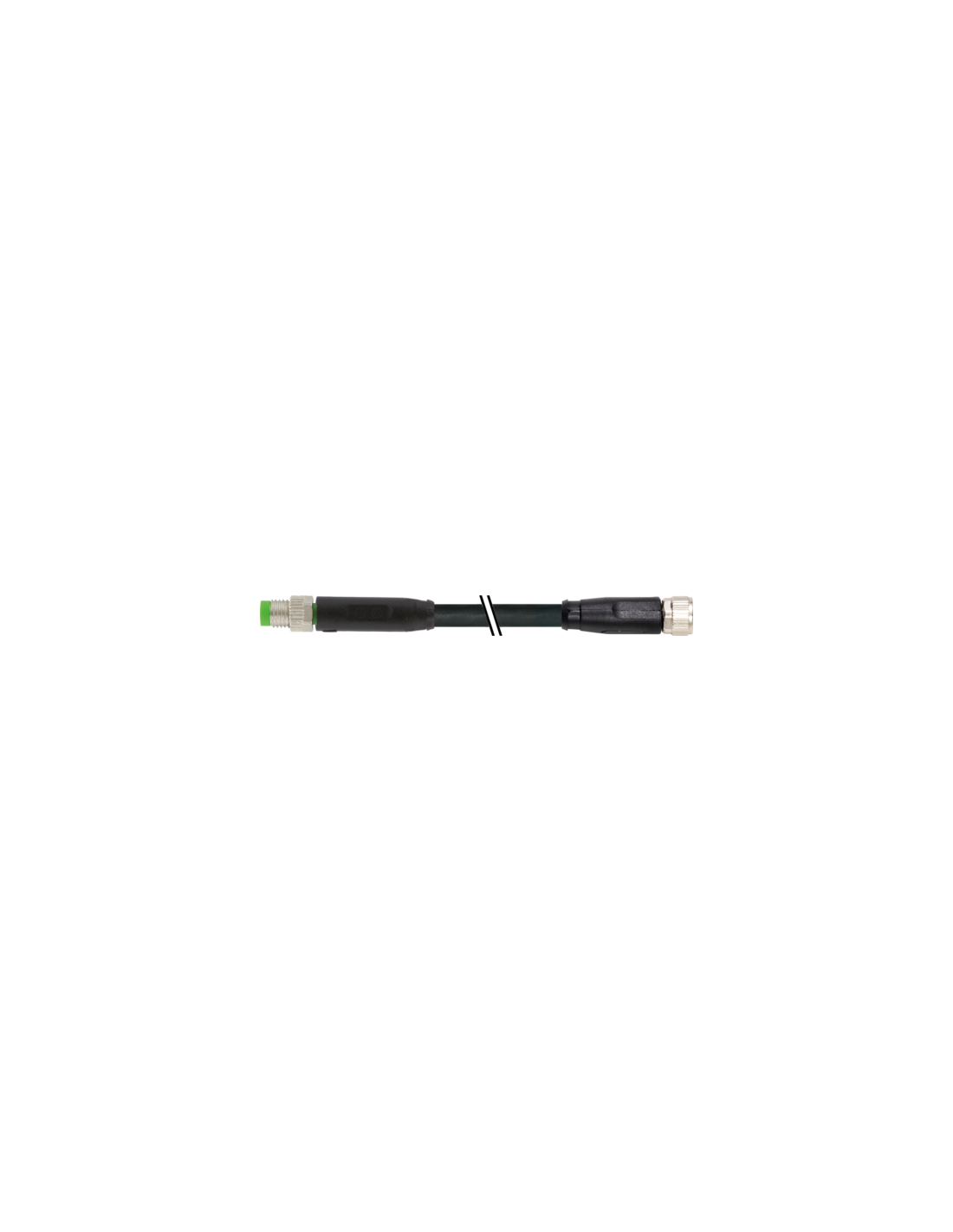

Męski prosty – żeński proste
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

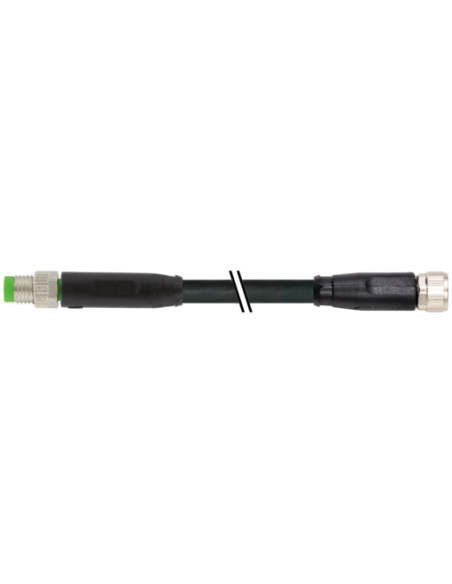

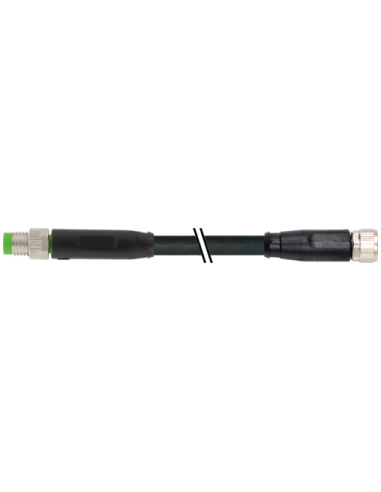

M8 męski 0° / M8 żeński 0° – Przewód połączeniowy 8-pinowy, 3 m
Przewód połączeniowy M8 męski 0° / M8 żeński 0° 8-pinowy o długości 3 metrów to wysokiej klasy rozwiązanie stosowane w automatyce przemysłowej, systemach sterowania, robotyce, a także w aplikacjach wymagających niezawodnego przesyłu sygnałów i zasilania. Dzięki uniwersalnej konstrukcji idealnie nadaje się do instalacji maszyn i urządzeń w środowiskach o podwyższonej wilgotności, zapyleniu czy obecności olejów.
Zastosowania i zalety przewodu M8 8-pinowego
Przewód o złączach M8 jest często wykorzystywany w przemyśle spożywczym, motoryzacyjnym, logistycznym, farmaceutycznym oraz wszędzie tam, gdzie kluczowa jest niezawodność połączeń sygnałowych i zasilających. Świetnie sprawdzi się jako kabel do czujników, przewód do siłowników oraz do połączeń w rozbudowanych instalacjach wieloprzewodowych.
- Złącza proste typu M8 z blokadą gwintowaną 0° umożliwiają szybkie, pewne i odporne na drgania podłączenie w wymagających środowiskach przemysłowych.
- Pozłacane styki zapewniają niską rezystancję kontaktów oraz zwiększoną odporność na korozję i utlenianie.
- Kabel o powłoce PUR oraz obudowie z tworzywa TPU charakteryzuje się wysoką odpornością na ścieranie, oleje, benzynę oraz agresywne środowiska chemiczne.
- Stopień ochrony IP67 przy prawidłowym montażu gwarantuje szczelność i zabezpieczenie przed pyłem oraz wodą.
- Wytrzymałość mechaniczna (minimum 100 cykli wtykowych) oraz odporność na temperatury robocze od -30°C do 80°C umożliwiają zastosowanie w trudnych warunkach przemysłowych.
- Średnica przewodu wynosząca 5,5 mm zapewnia elastyczność przy jednoczesnej wysokiej wytrzymałości mechanicznej przewodu.
Konstrukcja i budowa – złącze M8 8-pinowe
Przewód wyposażony jest w złącza M8 (męski i żeński, proste), każde z 8 stykami (kodowanie A) oraz z pozłacanymi kontaktami. Konstrukcja przewodu, zbudowana z miedzianych skręcanych żył (0,14 mm²), gwarantuje niezawodny przesył sygnału nawet na większe odległości.
Przewód ze złączami M8 wyróżnia się wykonaniem umożliwiającym pracę w dynamicznych instalacjach – spełnia normy odporności na płomień oraz na działanie olejów (m.in. DIN EN 60811-404) i ma dużą liczbę cykli gięcia (do 2 mln cykli przy odpowiedniej temperaturze).
Typowe możliwości wykorzystania przewodu połączeniowego M8
- Instalacje czujników i elementów wykonawczych w maszynach przemysłowych
- Systemy automatyki budynkowej, robotyka oraz aplikacje mobilne
- Połączenia rozdzielnic elektrycznych
- Transmisja sygnałów i zasilania w systemach sterowania
- Montowanie w środowiskach suchych oraz narażonych na wilgoć czy oleje
Parametry mechaniczne i elektryczne kabla M8
Kabel posiada żyły oznaczone kolorystycznie (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony), spełnia normy dla przewodów instalacyjnych, a jego napięcie znamionowe wynosi 300 V AC, co czyni go uniwersalnym rozwiązaniem do przesyłu sygnałów i niskonapięciowego zasilania.
M8 męski 0° / M8 żeński 0°, 8-pin, kodowanie A – to idealny przewód połączeniowy do zastosowań, gdzie ważna jest odporność, elastyczność oraz wysoka jakość połączeń elektrycznych.
- Długość przewodu: 3 metry
- Liczba żył: 8
- Średnica zewnętrzna płaszcza: 5,5 mm
- Typ przewodu: Skrętka miedziana, klasa 6
- Temperatury pracy (stała/ruchoma): -30°C do 80°C / -15°C do 80°C
- Stopień ochrony: IP67 (przy poprawnym montażu)
Ten przewód M8 znajduje zastosowanie jako kluczowy element niezawodnych systemów automatyki, gdzie liczy się trwałość i bezpieczeństwo połączeń.
