Męski prosty – żeński proste

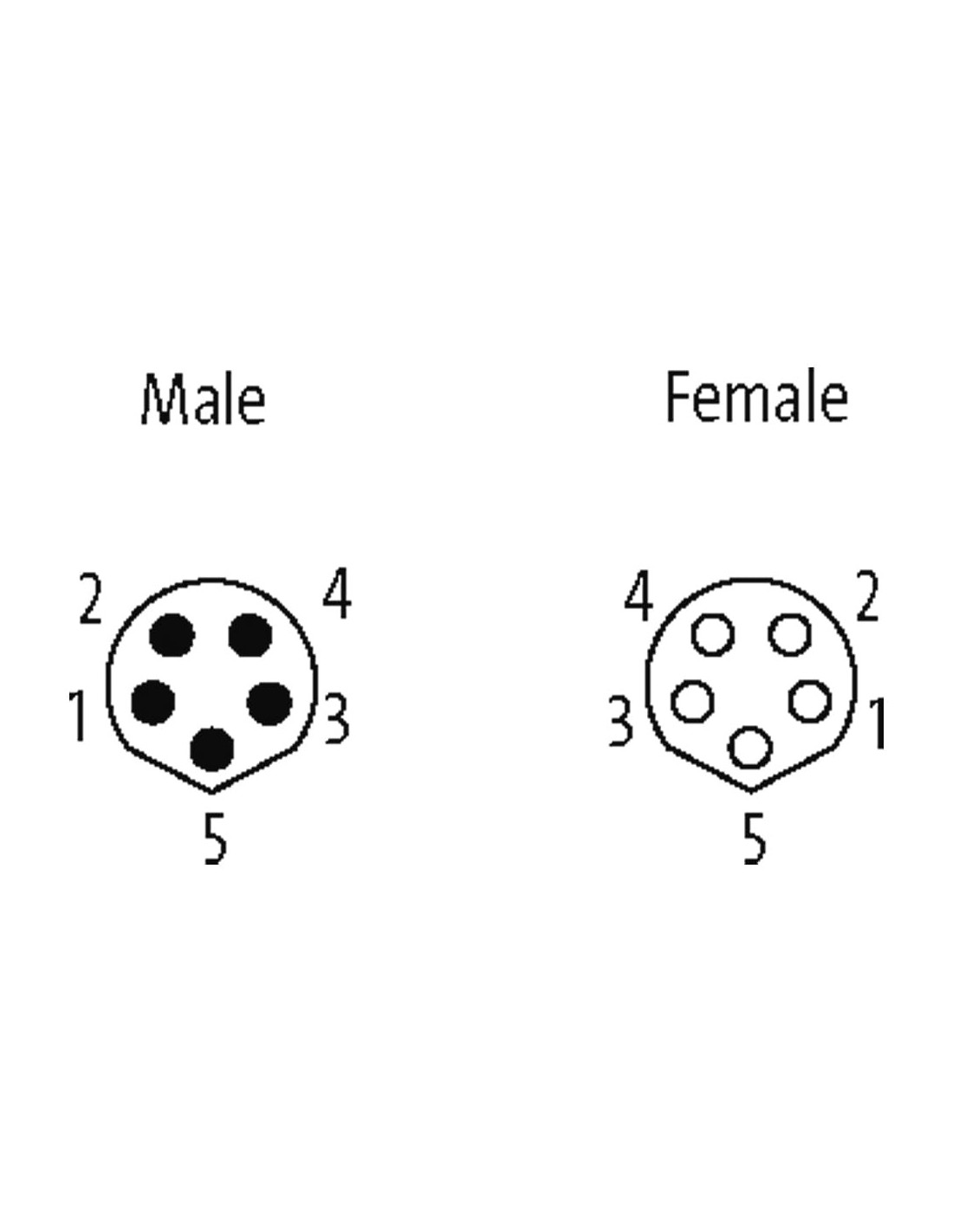

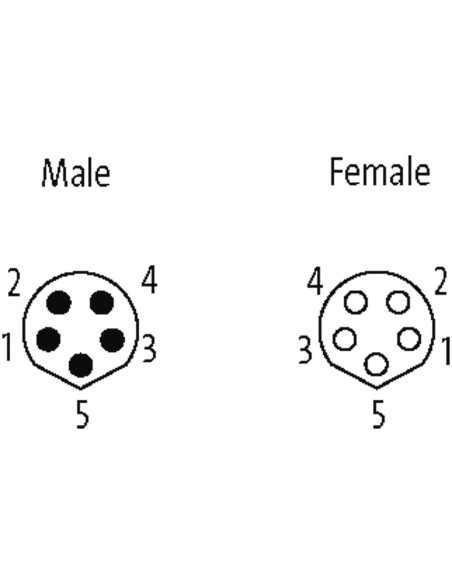

M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

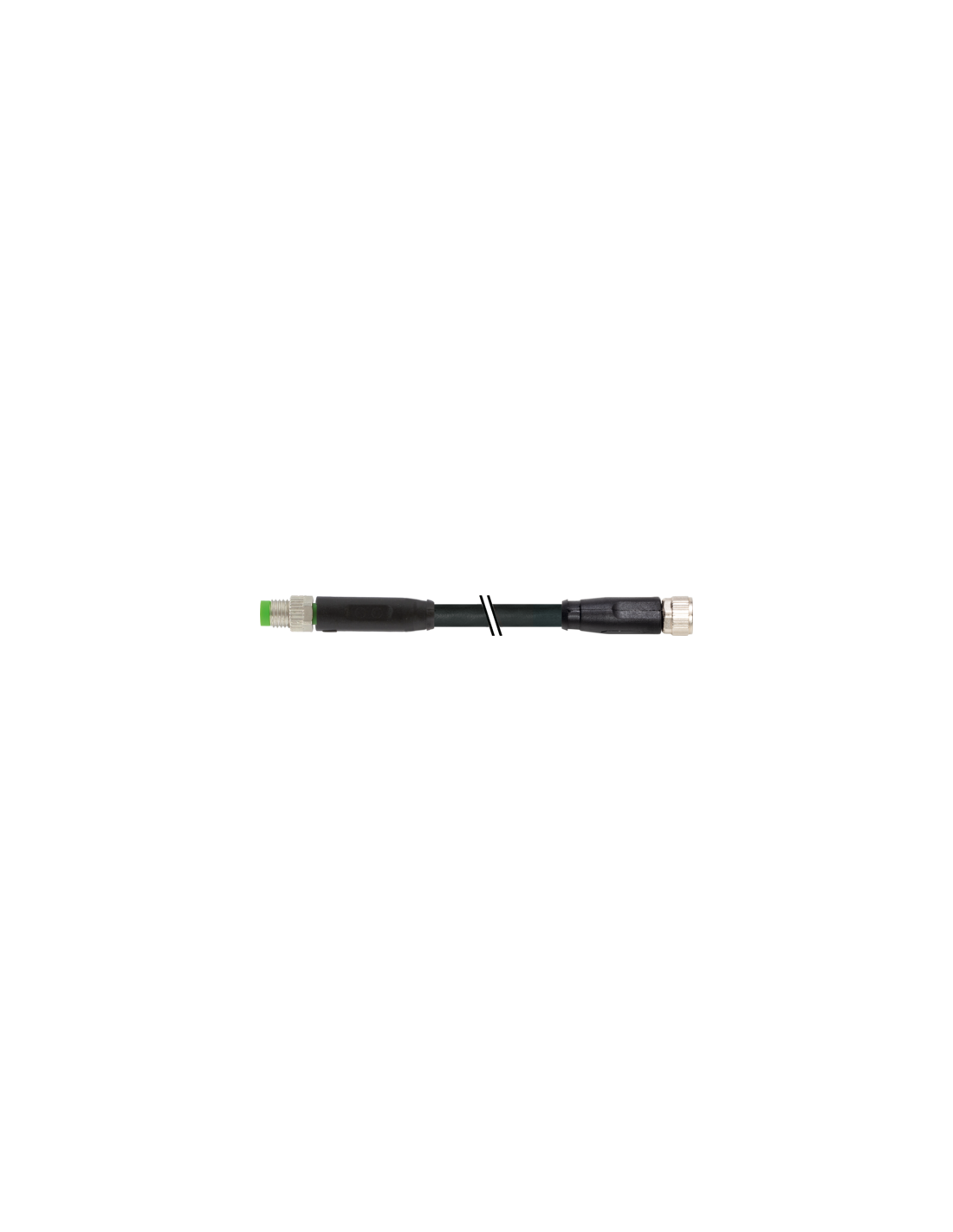

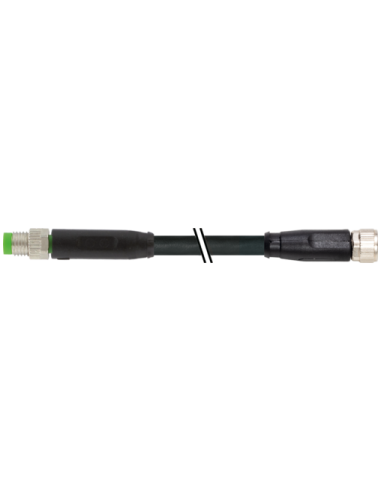

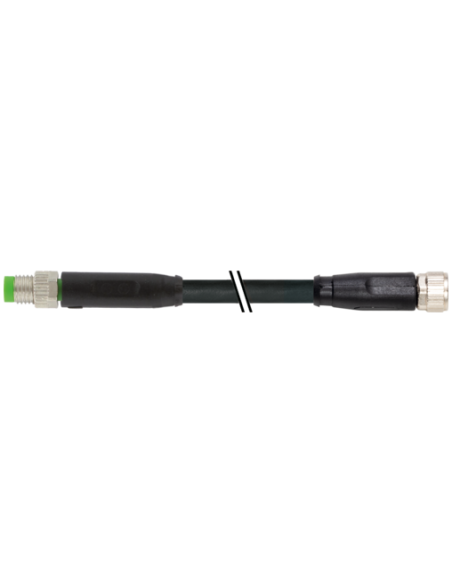

Złącze M8 męskie 0°, M8 żeńskie 0° Kod B | Przewód przyłączeniowy 5-pinowy 0,25 m
Złącze M8 męskie 0° / M8 żeńskie 0° Kod B (kod produktu: 7000-89301-6950025) to przemysłowy przewód połączeniowy zaprojektowany do szybkiego i niezawodnego łączenia urządzeń automatyki oraz systemów sterowania. Stosowany jest w aplikacjach wymagających wysokiej niezawodności połączeń, przede wszystkim w przemyśle maszynowym, automatyce, robotyce oraz instalacjach przemysłowych.
Najważniejsze cechy złącza M8 Kod B
- Złącze M8 męskie i żeńskie proste – łatwa integracja z urządzeniami opartymi na standardzie M8 x 1 (5-pinów, kodowanie B)
- Wysoki poziom ochrony IP67 – idealne w środowiskach narażonych na pył, wilgoć oraz wymagających szczelności połączenia
- Odporność na oleje i chemikalia – obudowa z tworzywa sztucznego TPU oraz materiał PUR kabla zapewniają długą żywotność nawet w trudnych warunkach przemysłowych
- Pozłacane styki – gwarancja niskiej rezystancji kontaktu oraz zwiększonej niezawodności elektrycznej
- Temperatura pracy od -30°C do +80°C – szeroki zakres umożliwia pracę w różnorodnych środowiskach
- Przewód 0,25 m – idealny do krótkich połączeń pomiędzy komponentami, minimalizując straty energii i zakłócenia
- Ekstremalna wytrzymałość mechaniczna – do 5 milionów cykli zgięcia przy zachowaniu wysokiej prędkości ruchu przewodu
Zastosowanie złącza M8 z kodowaniem B
Złącza M8 (5-pinowe, kodowanie B) stosowane są powszechnie wszędzie tam, gdzie wymagane jest szybkie, niezawodne oraz odporne na warunki przemysłowe połączenie sygnałowe lub zasilające. Typowe zastosowania obejmują:
- systemy automatyki przemysłowej i produkcyjnej
- czujniki oraz elementy wykonawcze
- sterowniki PLC i rozproszone moduły I/O
- szybkie przyłącza maszyn i robotów przemysłowych
- linie pakujące, transportowe oraz systemy przenośników

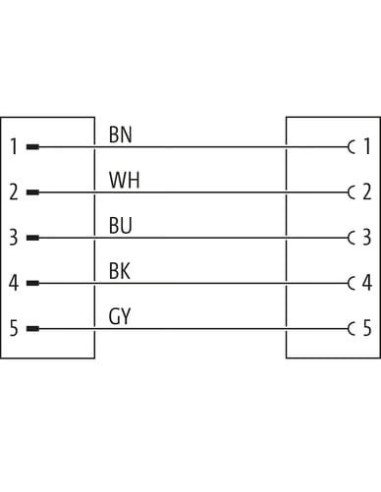

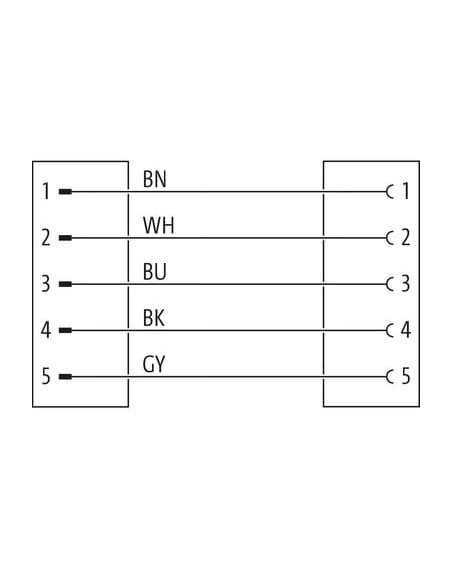

Konstrukcja, schematy i wygoda montażu
Konstrukcja przewodu oparta na skrętce miedzianej o przekroju 0,25 mm², z 5 przewodami (biały, czarny, niebieski, szary, brązowy) gwarantuje stabilność parametrów nawet przy częstym zginaniu. Mały promień gięcia oraz elastyczna powłoka PUR umożliwiają zastosowanie w ruchomych częściach maszyn.
Złącze przewidziane jest do montażu przez włożenie i przykręcenie, co pozwala na błyskawiczne wykonanie i serwisowanie połączeń. Korpus z niklowaną powłoką i uszczelnienie FKM zapewniają odporność na wstrząsy i zabezpieczenie przed wilgocią.
Zalety i wyróżniające właściwości przewodu M8 5-pin Kod B
- Szybka identyfikacja i montaż – wyraźnie oznaczone gniazda i wyprowadzenia (zgodność z kodowaniem B)
- Długa żywotność – minimum 100 cykli wtykania oraz 5 mln zgięć w instalacjach dynamicznych
- Bezpieczeństwo połączenia – zgodność z normami ochrony przeciwpyłowej, przeciwwilgociowej oraz testami ogniotrwałości
- Kompaktowość – minimalne wymiary umożliwiają montaż w urządzeniach o ograniczonej przestrzeni
Podsumowanie
Złącze M8 męskie 0° / M8 żeńskie 0° Kod B z 5 pinami i przewodem o długości 0,25 m to wysokiej klasy rozwiązanie dla automatyki i systemów sterowania, zapewniające nieprzerwane, pewne i łatwe w serwisowaniu połączenie nawet w wymagających warunkach przemysłowych. Produkt jest kompatybilny z szeroką gamą urządzeń przemysłowych, rekomendowany do wymagających środowisk pracy.
