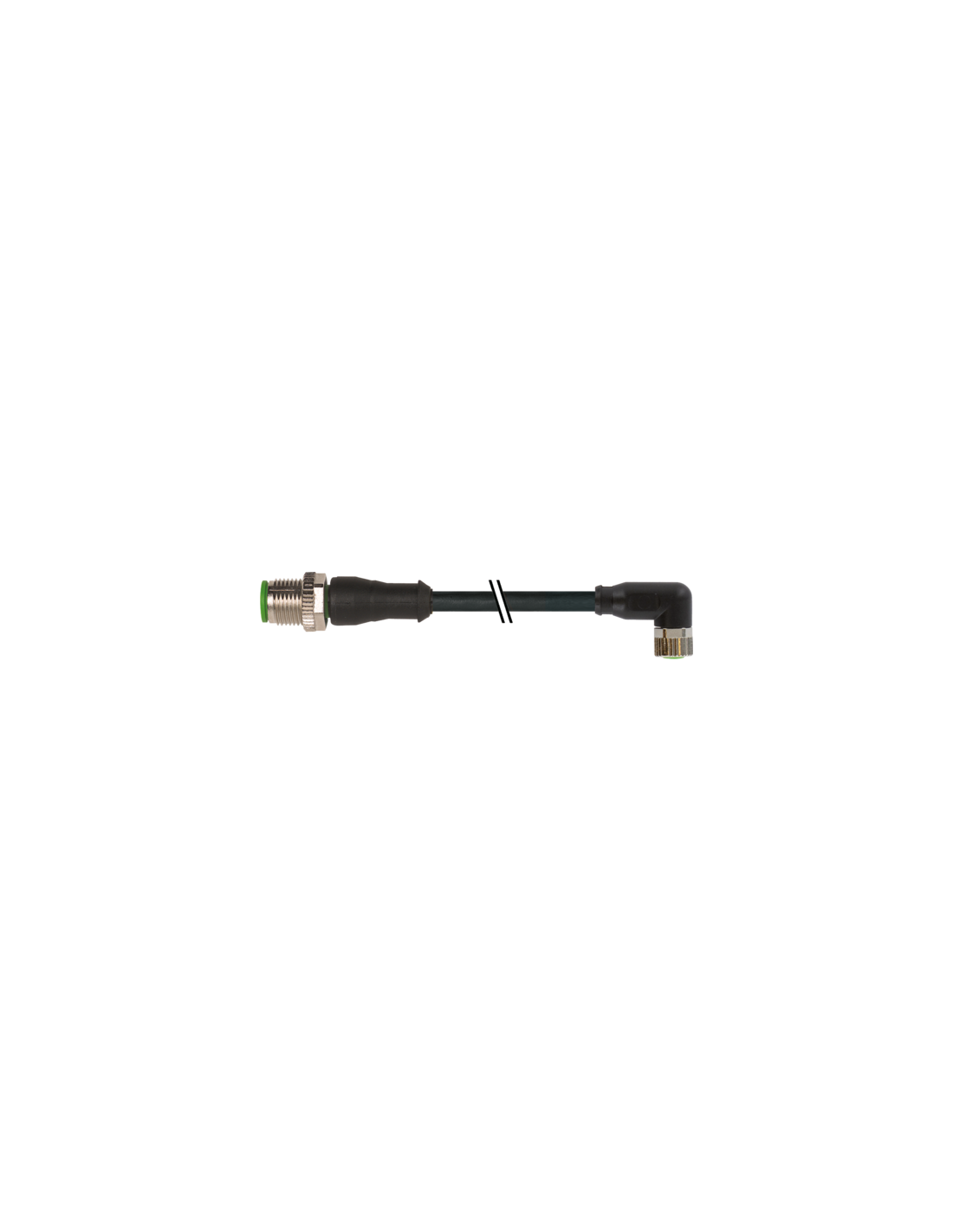

Męski prosty – żeński 90°
M12 – M8, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor obudowy | czarny |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

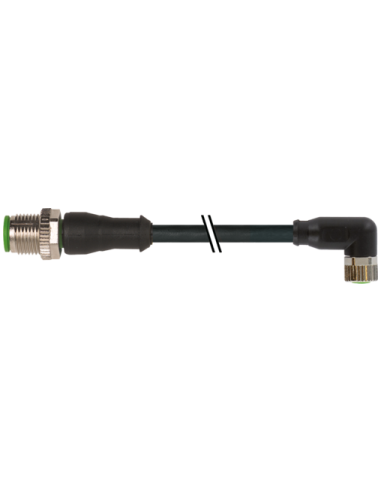

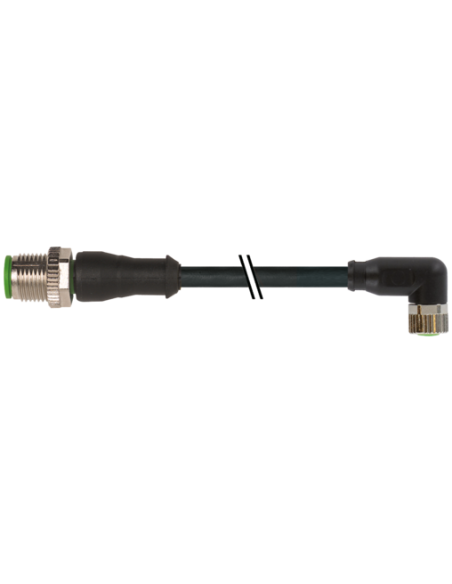

Złącze kablowe M12 męski 0° do M8 żeński 90° – 7000-40621-6310070
Przewód połączeniowy M12 męski prosty do M8 żeński kątowy to uniwersalny element połączeniowy, przeznaczony do zastosowań w automatyce przemysłowej, w systemach sterowania, robotyce oraz wszędzie tam, gdzie wymagane jest trwałe i odporne na czynniki zewnętrzne połączenie sygnałowe lub zasilające. Produkt o kodzie 7000-40621-6310070 wyróżnia się wysoką jakością wykonania i niezawodnością działania w wymagających środowiskach przemysłowych.
Profesjonalne złącze przemysłowe – zastosowania i możliwości
Kabel M12 – M8 został zaprojektowany z myślą o zapewnieniu maksymalnej odporności mechanicznej oraz ochronie przed wpływem warunków otoczenia. Wysokie klasy szczelności: IP65, IP66K i IP67 umożliwiają wykorzystanie przewodu zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych, także w środowiskach o podwyższonej wilgotności oraz narażonych na kontakt z olejami czy chemikaliami. Złącze doskonale sprawdza się przy połączeniach czujników, siłowników, modułów wejść/wyjść, urządzeń automatyki oraz systemów transportowych.
- Przemysłowe okablowanie maszyn i linii produkcyjnych
- Integracja z czujnikami i urządzeniami pomiarowymi
- Systemy sterowania i rozproszone I/O
- Aplikacje wymagające odporności na drgania i intensywną eksploatację
Najważniejsze zalety przewodu M12/M8
- 4-pinowe złącza – szybka i pewna transmisja sygnałów oraz zasilania
- Kątowe wyjście M8 (90°) – idealne do trudnodostępnych miejsc i kompaktowych instalacji
- Trwałość materiałów – obudowa i płaszcz przewodu wykonane z wytrzymałego PUR
- Odporność na chemikalia oraz oleje – możliwość stosowania w wymagających środowiskach produkcyjnych
- Wysoka klasa ochrony IP65/IP66K/IP67 – zabezpieczenie przed pyłem i wodą
- Pozłacane styki – zapewniają niezawodny kontakt i długą żywotność złącza
- Długość przewodu 0,7 m – ułatwia instalację w standardowych aplikacjach
- Zakres pracy temperaturowej od -25°C do +85°C
Konstrukcja, schematy i wytrzymałość mechaniczna
Jednolita konstrukcja oraz ergonomiczne formy M12 (męski) i M8 (żeński, kątowy) pozwalają na łatwy montaż nawet w ograniczonych przestrzeniach instalacyjnych. Produkt spełnia normy DIN EN 61076-2-101 (M12) i DIN EN 61076-2-104 (M8), co gwarantuje pełną kompatybilność z typowymi komponentami automatyki.
Specjalny płaszcz PUR jest odporny na ścieranie oraz zginanie, a szczegółowo określone promienie gięcia i parametry mechaniczne pozwalają na zastosowania przewodu także w aplikacjach z elementami ruchomymi (przewody poddawane wielokrotnemu zginaniu i skręcaniu).
Możliwość uziemienia oraz właściwe oznaczenie pinów ułatwiają instalację zgodnie z obowiązującymi standardami.
Bezpieczeństwo i wytrzymałość w trudnych warunkach
Przewód M12/M8 posiada zalecaną ochronę przeciwwstrząsową oraz wysoką odporność na UV, ogień, benzynę i smary. Jest wolny od ołowiu, kadmu, halogenów oraz silikonów, co pozwala na stosowanie w środowiskach wymagających podwyższonego bezpieczeństwa ekologicznego i sanitarnego.
Podsumowanie – gdzie sprawdzi się przewód M12 męski – M8 żeński?
Produkt rekomendowany jest do budowy nowoczesnych maszyn, instalacji automatyki, systemów bezpieczeństwa, układów sterowania oraz okablowania rozdzielni i szaf sterowniczych. Połączenie M12 męskie 0° – M8 żeńskie 90° 4-pinowe to sprawdzony wybór dla profesjonalistów w branży przemysłowej i automatyce.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
