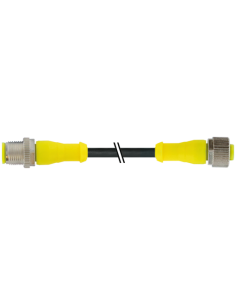

Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe M12 męski prosty / M12 żeński prosty o długości 4 metrów to wysokiej jakości przewód połączeniowy, zaprojektowany do wymagających aplikacji przemysłowych, automatyki oraz robotyki. Kod produktu: 7000-40041-2350400.
Wtyczki M12 są szeroko stosowane w systemach sterowania maszyn, systemach czujników, urządzeniach pomiarowych, liniach produkcyjnych oraz instalacjach przemysłowych. 5-pinowa konstrukcja zapewnia wszechstronność oraz gwarantuje łatwe i niezawodne przesyłanie sygnałów lub zasilania.
Kable M12 męski-prosty / żeński-prosty stosowane są w:
Złącza M12 posiadają wytrzymałą konstrukcję z plastikową nakrętką radełkowaną (M12 Lite) oraz metalowymi elementami, które zapewniają ochronę mechaniczną i pewność połączenia. Przewód wykonany jest z wysokiej jakości skrętki miedzianej z izolacją PP, płaszczem z PUR oraz oznaczeniem kolorystycznym ułatwiającym szybką identyfikację.
Odporność na działanie czynników chemicznych, olejów oraz benzyn umożliwia stosowanie w agresywnych środowiskach przemysłowych. Kabel jest wolny od ołowiu, kadmu, FCKW, halogenów oraz silikonów.
Standardowe kodowanie A 5-pin umożliwia prostą integrację z popularnymi urządzeniami automatyki – przetwornikami, czujnikami, zaworami, modułami wejść/wyjść oraz sterownikami PLC.
Złącza zaprojektowane zgodnie z obowiązującą normą DIN EN 61076-2-101 (M12). Elementy są kompatybilne z innymi produktami tego samego standardu.
Połączenia M12 zapewniają maksymalną ochronę przed kurzem, wilgocią i wpływem czynników zewnętrznych. Doskonale sprawdzają się w środowisku o podwyższonej wilgotności oraz w aplikacjach narażonych na drgania i wstrząsy.
Certyfikacja cURus oraz wysokie parametry elektryczne gwarantują bezpieczeństwo użytkowania w układach o napięciu do 125 V (maksymalnie 4A na styk).
Produkt zapewnia pewność połączenia, elastyczność w projektowaniu instalacji oraz odporność na wymagające warunki pracy. Przeznaczony do intensywnie eksploatowanych systemów przemysłowych, gdzie kluczowa jest jakość, trwałość oraz bezpieczeństwo przesyłanych sygnałów i zasilania.
