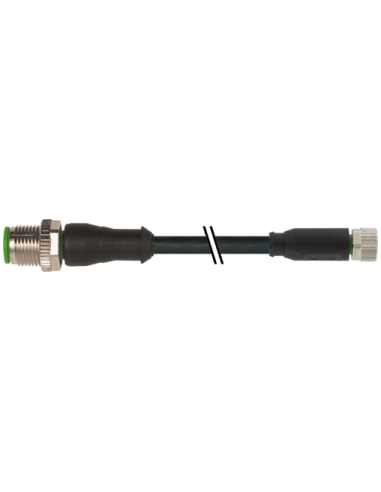

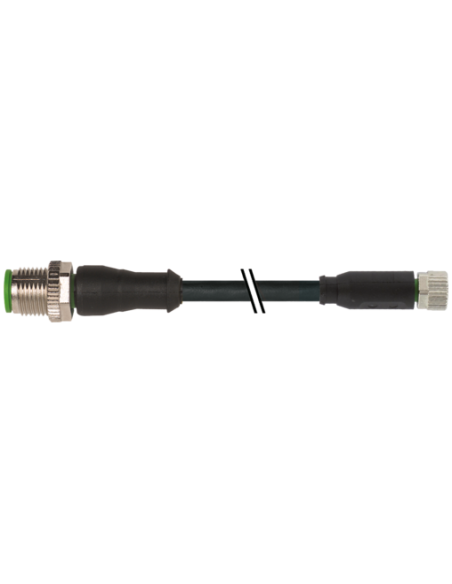

Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M8 żeński, kabel 2 m PUR – uniwersalne połączenie przemysłowe
Konektor M12 męski prosty – M8 żeński prosty o długości 2 metrów to profesjonalne rozwiązanie do wymagających aplikacji z zakresu automatyki przemysłowej, robotyki oraz technologii maszynowej. Produkt ten umożliwia szybkie, niezawodne oraz szczelne połączenie komponentów urządzeń i układów sterowniczych w środowiskach przemysłowych, gdzie szczególne znaczenie ma odporność złączy i przewodów na trudne warunki eksploatacyjne.
Zastosowanie konektora M12 – M8 w przemyśle
Złącze M12 x 1 (3-pin, męskie) oraz złącze M8 x 1 (3-pin, żeńskie) pozwalają na uniwersalne podłączenie czujników, siłowników, modułów IO oraz elementów wykonawczych. Kabel o długości 2 m wykonany z wysokiej jakości materiału PUR (poliuretan) zapewnia elastyczność oraz odporność na ścieranie, kontakt z olejami, chłodziwami i różnorodnymi substancjami chemicznymi występującymi w przemyśle.
- Automatyka przemysłowa – podłączanie czujników, zaworów, przetworników
- Maszyny i linie technologiczne – komunikacja między modułami urządzeń
- Robotyka – elastyczne i odporne na ruch połączenia sygnałowe
- Przemysł spożywczy, chemiczny – zwiększona odporność na czynniki chemiczne
- Układy sterowania i zasilania – gwarancja stabilności transmisji i zasilania
Najważniejsze cechy i zalety złączy M12/M8
- Odporność IP65, IP66K, IP67 – ochrona przed pyłem, wodą i wilgocią, możliwość pracy w trudnych warunkach
- Solidny materiał obudowy – izolacja PUR, osłona o twardości 90 ± 5 Shore A
- Wysoka odporność chemiczna oraz na oleje, wolne od kadmu, ołowiu, FCKW, halogenów i silikonu
- Bezpieczeństwo elektryczne – wytrzymałość na napięcia do 60 V DC i 50 V AC
- Bezpieczne połączenie śrubowe – radełkowana śruba z tworzywa zapewnia szybki montaż i pewny styk
- Parametry instalacyjne – do wielomilionowych cykli zgięć, przystosowane do pracy w ruchu
- Oznaczenia kolorystyczne przewodów – szybka i pewna identyfikacja podczas montażu
Budowa i jakość wykonania – rysunki i schematy
Konektor posiada wytrzymałe, metalowe gwinty: M12 x 1 i M8 x 1. Kompaktowe rozmiary (długość złącza M12: 41 mm, M8: 32,5 mm) umożliwiają instalację nawet w ograniczonych przestrzeniach paneli sterowniczych.
Opisy przewodów i zacisków – ułatwiają prawidłowe podłączenie zgodnie ze standardem DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
Dlaczego warto wybrać przewód M12 – M8 z PUR?
- Wieloletnia trwałość nawet w środowiskach o wysokim natężeniu pracy (robotyka, przenośniki, obrabiarki CNC)
- Ochrona przewodów – odporność na promieniowanie UV zgodnie z DIN EN ISO 4892-2 A
- Bezproblemowa eksploatacja w szerokim zakresie temperatur: od -40°C do 90°C
- Bezpieczeństwo i certyfikaty – wyroby posiadają wymagane atesty cURus oraz dopuszczenia przemysłowe
Wybierając konektor M12 męski – M8 żeński z przewodem 2 m PUR, można liczyć na wygodny montaż, niezmiennie wysoką jakość połączenia oraz trwałość nawet przy wielokrotnym zginaniu i skręcaniu kabla. To sprawdzony wybór do automatyzacji i profesjonalnych zastosowań przemysłowych.
