Dostępny
Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

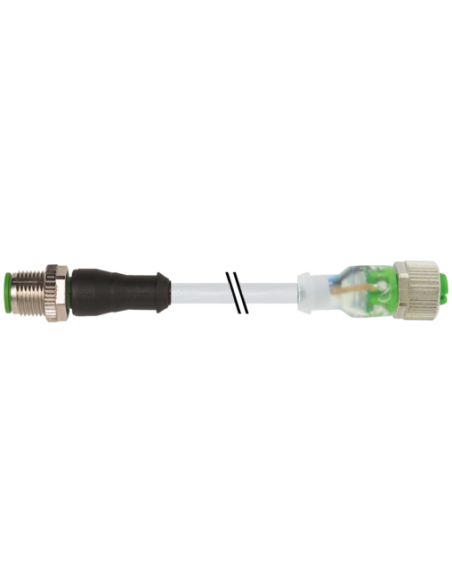

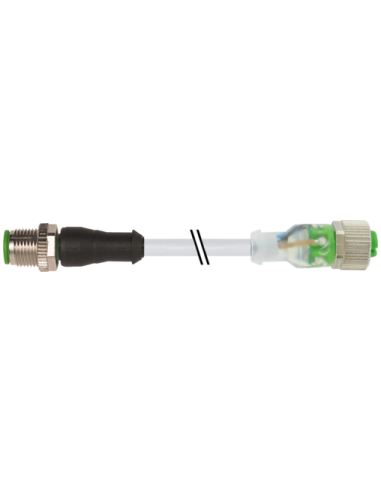

Konektor M12 męski – M12 żeński z LED 7000-40311-2340100 – niezawodne połączenie w automatyce przemysłowej
Konektor M12 męski – M12 żeński o prostym układzie, wyposażony w wbudowane diody LED (zielona, żółta), to wysokiej jakości rozwiązanie dedykowane systemom automatyki przemysłowej, urządzeniom pomiarowym, instalacjom oraz aplikacjom wymagającym szybkiego i pewnego połączenia sygnałowego lub zasilania.
Charakterystyka konektora M12 z diodami LED
Prezentowany konektor przeznaczony jest do łączenia różnorodnych elementów systemów automatyki, zapewniając pewne połączenie czteroprzewodowe (4-piny), zgodne z normą DIN EN 61076-2-101. Obecność diod LED ułatwia diagnostykę stanu połączenia oraz monitorowanie pracy urządzenia.
- Typ połączenia: M12 męski prosty – M12 żeński prosty
- Liczba pinów: 4 (standard A-kodowanie)
- Sygnalizacja LED: zielona i żółta, ułatwiająca wykrycie stanu sygnału
- Rodzaj kabla: PUR, elastyczny, o długości 1 m, odporny na ścieranie
- Wysoki stopień ochrony: IP65, IP66K, IP67 – odporność na pył i wodę
- Materiał obudowy: tworzywo sztuczne odporne na oleje i czynniki chemiczne
- Prąd maksymalny: do 4A na styk
- Napięcie robocze: od 18 V do 30 V DC
Zastosowania konektora M12 – szerokie możliwości wykorzystania
Konektory M12 z sygnalizacją LED stanowią uniwersalny wybór do zastosowań w:
- Automatyce przemysłowej – czujniki, siłowniki, elementy wykonawcze
- Maszynach produkcyjnych – szybkie łączenie i serwis przewodów
- Systemach transportowych i magazynowych
- Systemach bezpieczeństwa – łatwa identyfikacja błędów połączeń
- Robotyce oraz urządzeniach laboratoryjnych
- Oświetleniu LED i rozbudowanych układach sterowania
Zalety stosowania konektora M12 z diodami LED
- Wytrzymałość oraz odporność na trudne warunki – idealny do zastosowań poza szafą sterowniczą
- Szybka diagnostyka – dzięki diodom LED możliwa jest błyskawiczna wizualna kontrola sygnału
- Uniwersalność zastosowań – kompatybilność z szeroką gamą urządzeń i systemów
- Bezpieczne połączenie – blokada mechaniczna (gwint M12 x 1) oraz wysoka klasa szczelności
- Ekologiczne materiały – przewód bez ołowiu, kadmu, FCKW, halogenów i silikonu
Wytrzymałość mechaniczna i elektryczna
Konektor zaprojektowano z myślą o intensywnej eksploatacji, wykazując odporność na drgania, uderzenia oraz czynniki środowiskowe. Śruby łączeniowe wykonane z niklowanego odlewu cynkowego gwarantują trwałość w warunkach przemysłowych. Kąt montażowy i rozstaw pinów odpowiadają standardom branżowym, co umożliwia łatwą wymianę lub integrację z istniejącą instalacją.
Typowe schematy połączeń i montażu
Dzięki przejrzystym schematom połączeń oraz standardowemu kodowaniu pinów, instalacja i serwisowanie są szybkie oraz bezproblemowe. Czteroprzewodowy układ umożliwia transmisję sygnałów oraz zasilania w jednym przewodzie, co upraszcza układanie okablowania oraz minimalizuje ryzyko błędów montażowych.
Wszechstronność i bezpieczeństwo eksploatacji
Przewód PUR gwarantuje odporność na przecięcia, skręcenia oraz ścieranie, natomiast szerokie spektrum temperatur pracy (-40 °C do +90 °C) oraz elastyczność nawet przy intensywnych cyklach zginania czynią produkt odpowiednim do pracy w wymagających środowiskach przemysłowych. Konektor spełnia najważniejsze normy bezpieczeństwa oraz posiada międzynarodowe certyfikaty jakości.
