Męski prosty – żeński proste

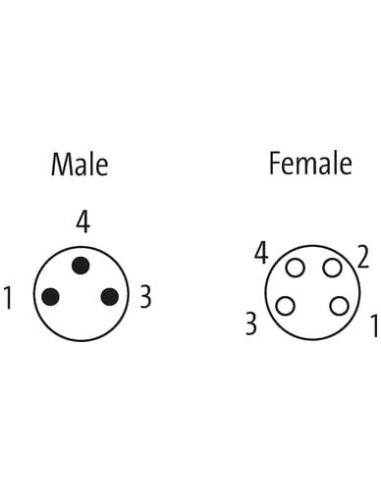

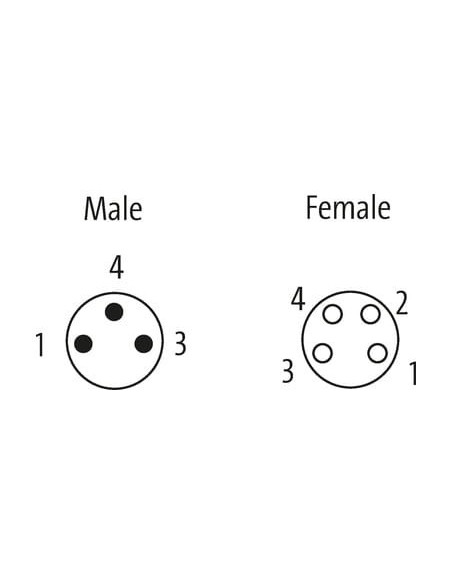

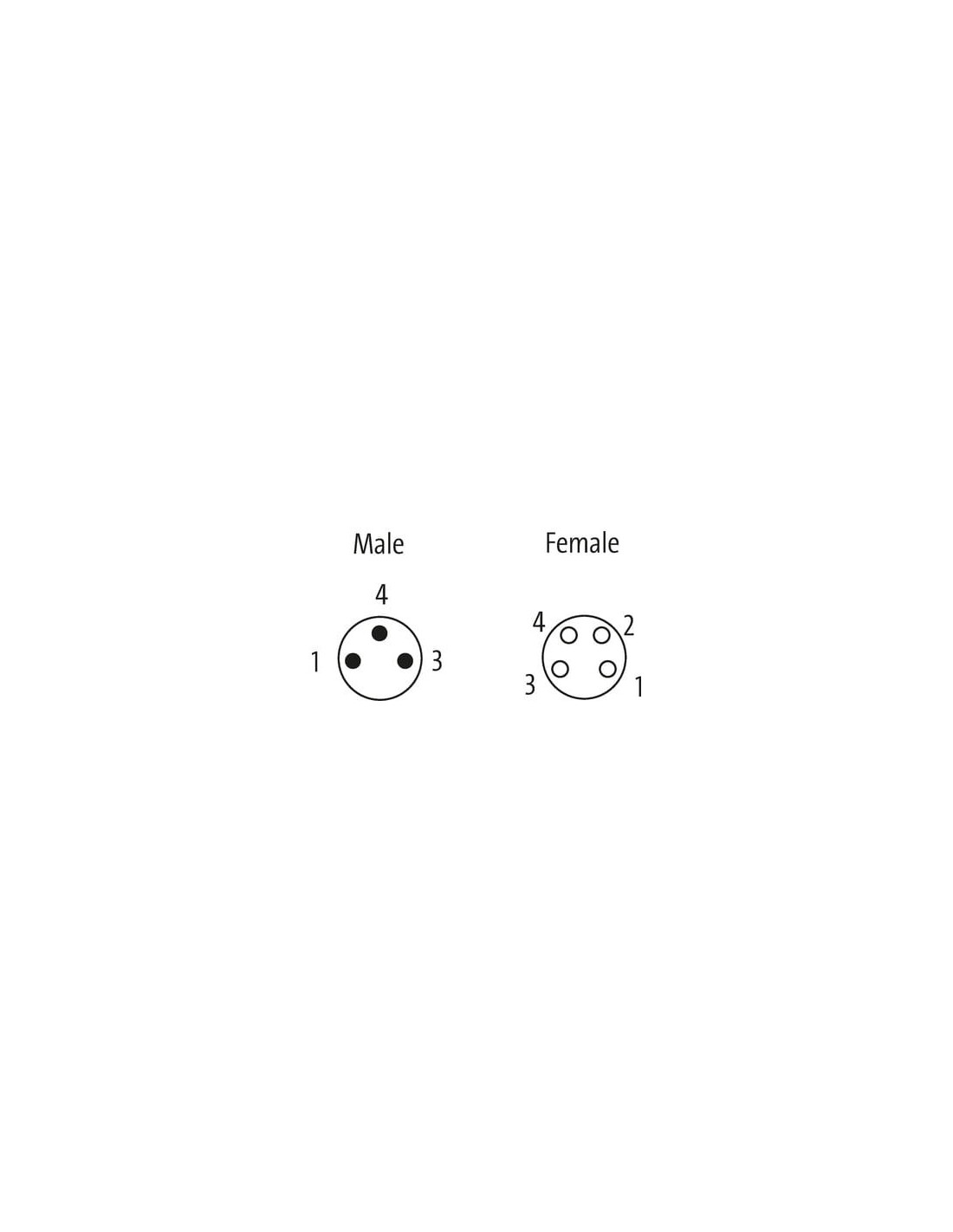

M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód M8 męski - M8 żeński prosty 3-pinowy 1,5 m – wysokiej jakości kabel połączeniowy
Kabel M8 męski prosty do M8 żeński prosty o długości 1,5 m to niezawodne rozwiązanie do stosowania w automatyce przemysłowej, systemach czujników oraz połączeniach urządzeń sterujących. Dzięki uniwersalnym złączom M8 x 1 produkt gwarantuje łatwą i szybką instalację tam, gdzie wymagana jest pewność przesyłu sygnałów i zasilania.
Zastosowanie przewodu M8 prosty/prosty
Przewód sprawdza się w szerokim zakresie aplikacji, m.in. w:
- Połączeniach czujników i aktuatorów w maszynach przemysłowych
- Montażach w szafach sterowniczych
- Systemach automatyki i robotyki
- Liniach produkcyjnych oraz instalacjach wymagających wysokiej szczelności połączeń (IP65, IP67, IP68, IP66K)
- Warunkach, w których obecne są substancje chemiczne lub oleje – kabel posiada odporność chemiczną (w zależności od zastosowanej substancji należy zweryfikować kompatybilność materiałów)
Budowa i zalety kabla M8 z przewodami 3 x 0,25 mm²
Przewód wyposażony jest w 3 pozłacane styki wykonane z miedzi, co zapewnia stabilność sygnału oraz odporność na korozję. Plastikowa obudowa oraz zatrzaskowa blokada wykonana z cynkowego odlewu ciśnieniowego dodatkowo zabezpieczają połączenie przed czynnikami zewnętrznymi.
- Standard DIN EN 61076-2-114 (M8) – zgodność z normą przemysłową
- Wysoki poziom ochrony środowiskowej – wysoka odporność na pył i wodę
- Szybkość montażu – włożenie i przykręcenie zapewniające bezpieczne oraz trwałe połączenie
- Odporność mechaniczna na wibracje i wstrząsy
- Kabel bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW – zgodny z restrykcyjnymi normami ekologicznymi
- Żyła o przekroju 0,25 mm² wykonana z miedzianej skrętki – gwarantuje elastyczność oraz trwałość połączenia nawet w aplikacjach ruchomych

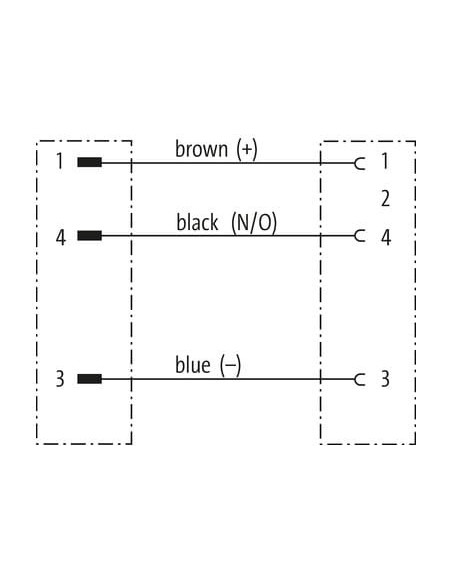

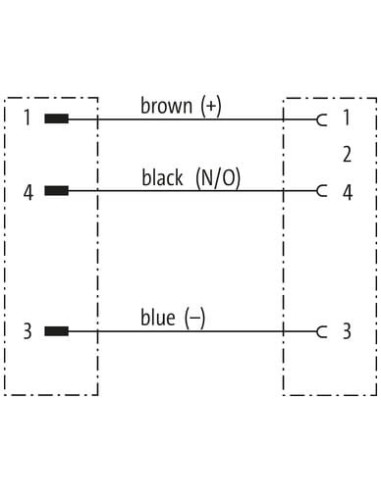

Typowe schematy i kolorystyka przewodów M8
Kolory żył to standardowy brązowy (+), czarny (N/O) oraz niebieski (–), co ułatwia prawidłowe podłączenie urządzeń według międzynarodowych norm.
Odporność i wytrzymałość na trudne warunki pracy
Przewód oraz złącza M8 zostały wykonane z materiałów odpornych na oleje, promieniowanie UV, płomienie oraz agresywne substancje chemiczne. Kabel wyróżnia się dużą tolerancją na zmiany temperatury (od -40°C do +90°C), co pozwala na bezproblemową eksploatację zarówno w warunkach stałych, jak i dynamicznych.
Przykłady zastosowań przewodu M8
- Systemy detekcji oraz czujniki przemysłowe
- Przemysły spożywczy, farmaceutyczny i motoryzacyjny
- Aplikacje wymagające dużej elastyczności przewodów oraz odporności na zginanie i skręcanie
- Integracja komponentów automatyki w miejscach o ograniczonej przestrzeni montażowej
Przewód połączeniowy M8 męski – M8 żeński prosty z 3 pinami i długością 1,5 m to uniwersalne, solidne oraz ekonomiczne rozwiązanie do połączeń w automatyce, systemach sterowania oraz aplikacjach wymagających podwyższonej odporności na czynniki środowiskowe.
