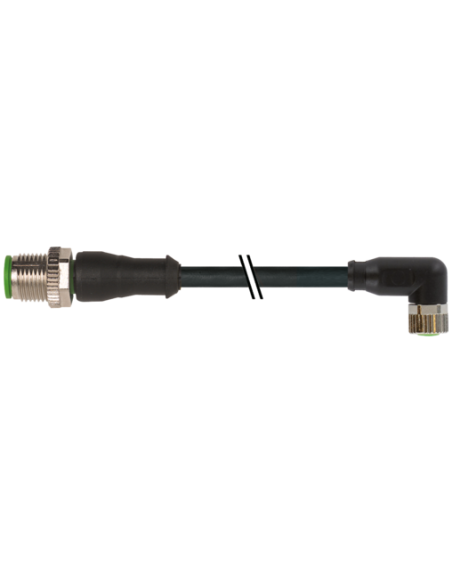

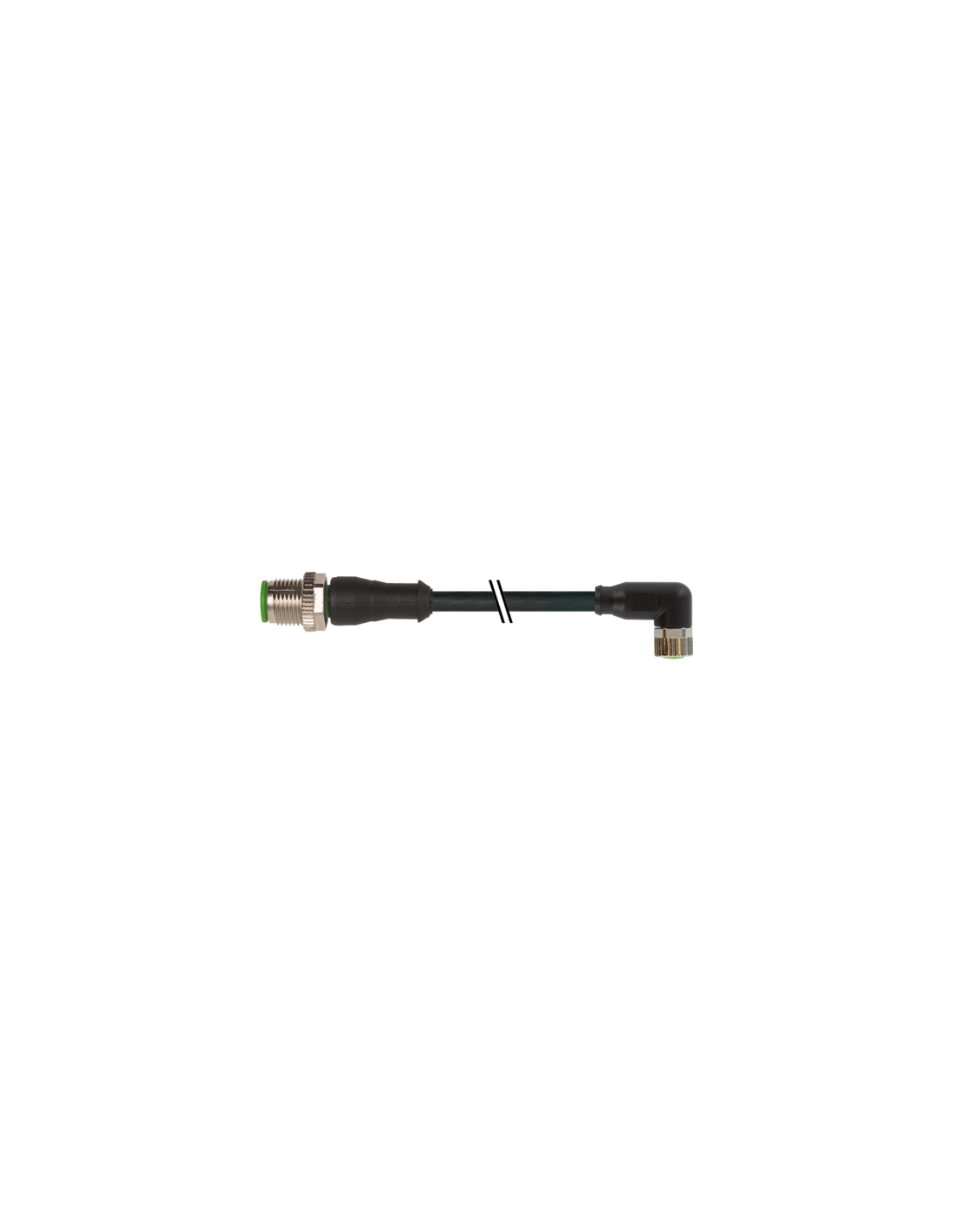

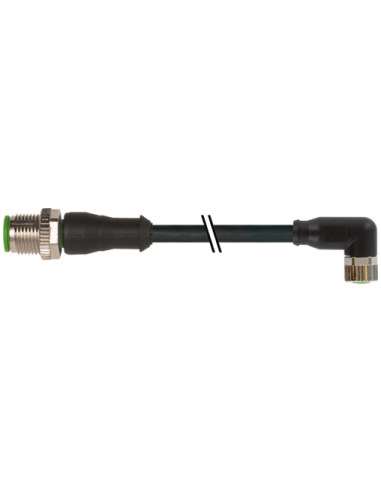

Męski prosty – żeński 90°
Odlew cynkowy, odporny na odpryski spawalnicze
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 650 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty do M8 żeński kątowy – Przewód sygnałowy do wymagających aplikacji przemysłowych
Konektor M12 męski prosty do M8 żeński kątowy, o kodzie produktu 7000-40601-6500030, to zaawansowany przewód połączeniowy zaprojektowany z myślą o niezawodnym przesyłaniu sygnałów w trudnych warunkach przemysłowych. Przewód o długości 0,3 m, wyposażony w złącza 3-pinowe, umożliwia sprawną instalację urządzeń automatyki, czujników oraz elementów systemów sterowania.
Najważniejsze cechy złącza M12 do M8 – uniwersalność, szczelność i trwałość
Wykonanie przewodu w standardzie M12/M8 zapewnia szeroką kompatybilność z większością urządzeń spotykanych w przemyśle, automatyce oraz robotyce. Odporność na odpryski spawalnicze oraz solidna obudowa z tworzywa PUR i cynkowego odlewu ciśnieniowego gwarantują niezawodność nawet w agresywnych środowiskach – takich jak hale produkcyjne i stanowiska zrobotyzowane. Złącza charakteryzują się wysokim stopniem ochrony IP65, IP66K oraz IP67, co zapewnia ochronę przed pyłem, wilgocią oraz chwilowym zanurzeniem w wodzie.
Zastosowania złącza M12 męski–prosty / M8 żeński–kątowy
- Połączenia czujników i elementów wykonawczych z panelami sterowania oraz rozdzielniami.
- Przemysł motoryzacyjny, spożywczy, maszynowy oraz logistyka automatyczna.
- Systemy transportowe, linie produkcyjne, robotyka oraz sektor automatyki procesowej.
- Aplikacje wymagające wysokiej odporności na oleje, chemikalia i odpryski spawalnicze.
- Zastosowania w ograniczonej przestrzeni dzięki kątowej końcówce M8.
Budowa i bezpieczeństwo przewodu przemysłowego M12/M8
Przewód wykonany z elastycznego PUR ma trójżyłową konstrukcję (3 x 0,25 mm²), co zapewnia odpowiednią wytrzymałość mechaniczną i żywotność przy wielokrotnych zgięciach oraz skręceniach. Złocone styki gwarantują niezawodny kontakt elektryczny nawet po wielu cyklach podłączania, a specjalna powłoka styków odporna jest na utlenianie oraz zużycie.
Złącza spełniają normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8), co zapewnia ich pełną zgodność z powszechnie stosowanymi systemami automatyki. Oznaczenia kolorystyczne żył oraz czytelne schematy połączeń ułatwiają prawidłową instalację i szybką diagnostykę.
Korzyści i zalety stosowania przemysłowych przewodów połączeniowych
- Szybka i pewna instalacja dzięki gotowym końcówkom – minimalizacja ryzyka błędnych połączeń i oszczędność czasu podczas montażu.
- Wysoka odporność mechaniczna i chemiczna pozwala stosować przewód w miejscach narażonych na drgania, wilgoć, pył oraz kontakt z olejami przemysłowymi.
- Zwiększone bezpieczeństwo instalacji dzięki niezawodnym, certyfikowanym materiałom i precyzyjnemu wykonaniu.
- Przewód spełnia wymagania dla środowisk o podwyższonym stopniu zanieczyszczenia (klasa 3), co czyni go odpowiednim wyborem nawet w najbardziej wymagających aplikacjach.
Rysunki techniczne i schematy połączeń – wsparcie w projektowaniu instalacji
Udostępnione rysunki techniczne ułatwiają dobór oraz prawidłowy montaż przewodu w systemach sterowania, natomiast schematy połączeń kolorystycznych umożliwiają szybką identyfikację żył przewodu (brązowy, niebieski, czarny) i ich przyporządkowanie do odpowiednich pinów w złączach.
Konektor M12 męski prosty – M8 żeński kątowy – idealne rozwiązanie dla automatyki i przemysłu
Wybór gotowego przewodu połączeniowego o wysokiej odporności i niezawodności gwarantuje stabilność pracy urządzeń automatyki, bezpieczeństwo użytkowania oraz uproszczenie serwisu i montażu w każdej instalacji przemysłowej.
