Dostępny
AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

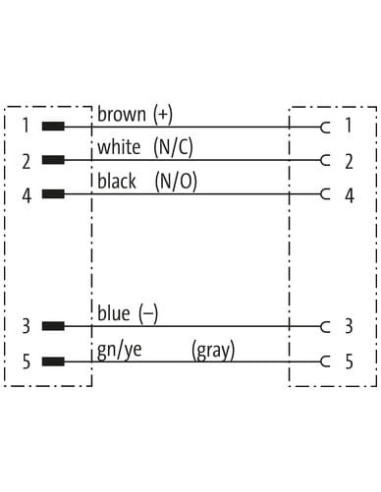

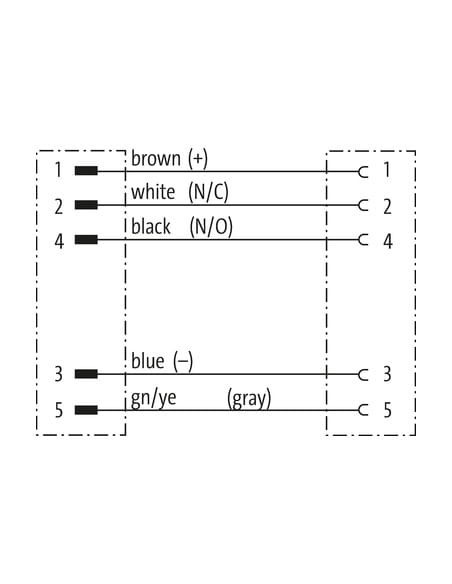

| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 126 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

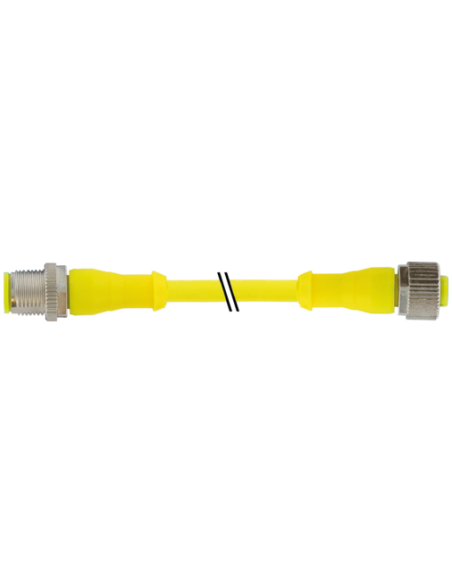

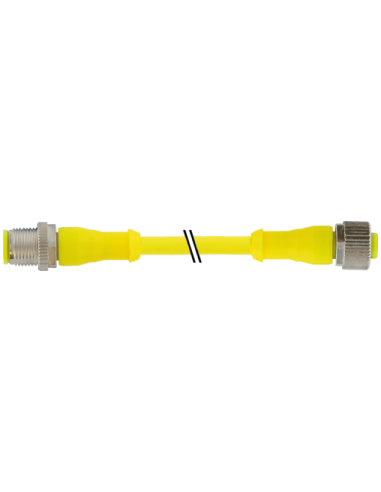

Złącze M12 męskie 0° - M12 żeńskie 0° AIDA 5-pinowe 7030-40041-1260500 – Przewód 5 m PUR
Złącze M12 AIDA 7030-40041-1260500 to wysokiej jakości przewód połączeniowy o długości 5 metrów, wyposażony w prosty wtyk męski oraz prosty wtyk żeński typu M12. Produkt jest zgodny z normą DIN EN 61076-2-101, a dzięki zastosowaniu 5-pinowego układu połączeń umożliwia niezawodne przesyłanie sygnałów oraz zasilania w automatyce przemysłowej.
Charakterystyka i zalety złącza M12 – bezpieczeństwo i wytrzymałość
Złącze M12 wyróżnia się solidną konstrukcją i zwiększoną odpornością na agresywne warunki środowiskowe. Obudowa wykonana z wytrzymałego tworzywa sztucznego oraz niklowane elementy metalowe zapewniają wysoką odporność na czynniki chemiczne, oleje, a także na działanie benzyny i płomienia. Dzięki temu przewód sprawdza się zarówno w środowisku suchym, wilgotnym, jak i w przemyśle o wysokim zapyleniu.
- Stopień ochrony: IP65, IP66K, IP67 – doskonała szczelność przed kurzem i wodą;
- Przewód z izolacją PUR – odporny na uszkodzenia mechaniczne i elastyczny;
- Bezhalogenowy, wolny od kadmu, bezołowiowy – materiał przyjazny środowisku;
- Odporność na płomień – zgodna z UL 1581 § 1100 FT2 oraz IEC 60332-2-2;
- Zabezpieczenie przeciwwstrząsowe – stabilna praca nawet w aplikacjach o podwyższonej wibracji.
Uniwersalne zastosowania w automatyce przemysłowej
Złącze M12 AIDA znajduje zastosowanie w szerokiej gamie maszyn i urządzeń, wymagających szybkiego i bezpiecznego połączenia sygnałowego lub zasilającego. Typowe aplikacje:
- Połączenia czujników i urządzeń wykonawczych w liniach produkcyjnych;
- Zasilanie układów automatyki przemysłowej;
- Połączenia sterowników PLC i interfejsów I/O;
- Rozwiązania w robotyce, mechatronice i instalacjach mobilnych;
- Szybka wymiana oraz serwis przewodów dzięki standaryzowanemu systemowi M12.
Długość przewodu wynosząca 5 m oraz elastyczny płaszcz PUR pozwalają na zastosowanie zarówno w aplikacjach stacjonarnych, jak i ruchomych (np. prowadniki przewodów, ramiona robota).
Bezpieczeństwo, łatwość montażu i parametry użytkowe
Złącze M12 męskie i żeńskie wyposażone jest w standardowy gwint M12 x 1 oraz klucz montażowy SW13, co pozwala na szybki i pewny montaż oraz demontaż. System zabezpieczenia przed poluzowaniem gwarantuje wysoką szczelność nawet przy wibracjach czy drganiach. Podczas instalacji należy zachować wskazany promień gięcia oraz zabezpieczyć przewód przed nadmiernymi naprężeniami mechanicznymi.
- Maksymalne napięcie robocze: AC/DC 125 V;
- Maksymalny prąd na styk: 4 A;
- Zakres temperatur pracy: od -25°C do +85°C (przewód: nawet od -40°C do +90°C);
- Układ wyprowadzeń i kody kolorów przewodu pozwalają na łatwą identyfikację i podłączenie zgodnie z obowiązującymi normami.
Produkt jest zgodny z wymaganiami AIDA oraz posiada certyfikat cURus, co pozwala na jego użycie także w instalacjach międzynarodowych.
Podsumowanie – złącze M12 AIDA 5-pin 5m
Przewód połączeniowy M12 5-pin to uniwersalne i trwałe rozwiązanie do połączeń sygnałowych i zasilających w wymagających warunkach przemysłowych. Dzięki bardzo dobrym parametrom mechanicznym, chemicznym i elektrycznym, pozwala na długotrwałe, niezawodne użytkowanie w aplikacjach automatyki przemysłowej, robotyki, inżynierii maszyn oraz systemach transportu przemysłowego.
