Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 12 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

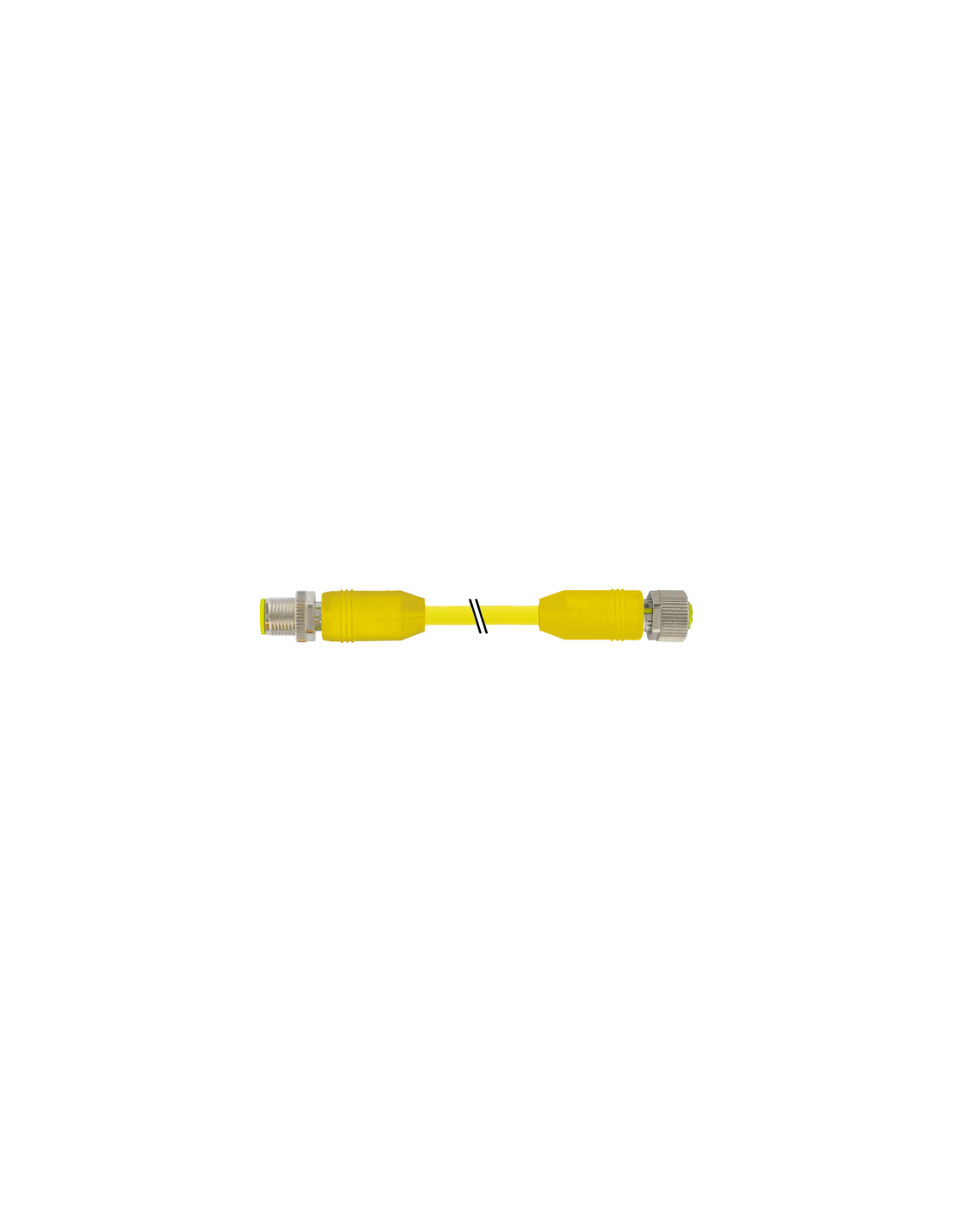

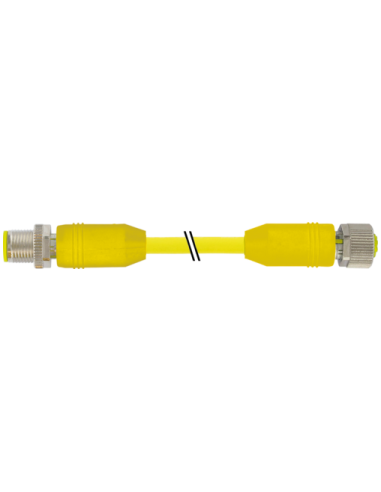

Kabel połączeniowy ekranowany M12 męski 0° / M12 żeński 0° – 12 m, 5-pin, AIDA, 7030-40521-0421200
Kabel M12 męski 0° / M12 żeński 0° o długości 12 metrów to profesjonalne rozwiązanie do zastosowań przemysłowych, spełniające wymagania AIDA. Produkt wyróżnia się ekranowaniem oraz wysoką odpornością na czynniki środowiskowe, co sprawia, że jest odpowiedni zarówno do zastosowań stacjonarnych, jak i dynamicznych w automatyce przemysłowej.
Złącza M12 – zastosowanie i kompatybilność
Złącza M12 A-coded, 5-pin męskie i żeńskie z prostą końcówką po obu stronach umożliwiają szybkie i pewne połączenie w systemach automatyki, maszynach przemysłowych i liniach produkcyjnych. Rozwiązanie to jest kompatybilne z różnymi urządzeniami czujnikowymi i aktuatorami działającymi w standardzie M12.
Zalety kabla ekranowanego w automatyce
- Ekranowanie o skuteczności 80% – oplot miedziany ocynowany zapewnia ochronę sygnału przed zakłóceniami elektromagnetycznymi.
- Płaszcz PUR – doskonała odporność na oleje, smary i czynniki chemiczne, idealny do trudnych warunków przemysłowych.
- 5 żył, każda o przekroju 0,34 mm² – umożliwia przesył zasilania oraz sygnałów sterujących w systemach wymagających niezawodności.
- Szeroki zakres temperatur pracy – kabel funkcjonuje w zakresie od -40°C do +90°C, co pozwala na stosowanie go wewnątrz i na zewnątrz budynków.
- Wysoki stopień ochrony IP65/IP66K/IP67 – zabezpieczenie przed pyłem i wodą, również w środowiskach narażonych na mycie pod ciśnieniem.
Typowe zastosowania kabla M12 ekranowanego
Kabel M12 z ekranowaniem i 5 żyłami znajduje zastosowanie w:
- wielostanowiskowych liniach produkcyjnych, gdzie wymagana jest odporność na silne zakłócenia elektromagnetyczne,
- maszynach CNC, automatyce przemysłowej i robotyce,
- podłączeniach czujników i siłowników,
- systemach bezpieczeństwa i monitoringu przemysłowego,
- aplikacjach wymagających szybkiego i niezawodnego połączenia z zachowaniem szczelności.
Budowa i cechy techniczne kabla M12
Złącza wykonane z wysokiej jakości tworzywa sztucznego i niklowanego odlewu cynkowego gwarantują trwałość i odporność na uszkodzenia mechaniczne. Kolor żółty izolacji zwiększa widoczność produktu w miejscu instalacji. Kabel ma elastyczny płaszcz PUR oraz odporną na ścieranie izolację żył wykonaną z PP. Produkt jest zgodny z normami UL oraz spełnia wymagania RoHS – jest bezhalogenowy, bezołowiowy oraz wolny od silikonów, kadmu i FCKW.
Bezpieczeństwo i łatwość montażu – kabel M12
Montaż prosty, przykręcany, z zabezpieczeniem przeciwwstrząsowym zapewnia trwałość połączenia również w środowiskach o wysokich drganiach. Zaleca się stosowanie odpowiednich środków odciążających mechanicznie przewód (np. opasek kablowych) oraz przestrzeganie minimalnych promieni zginania dla zachowania stopnia ochrony IP.

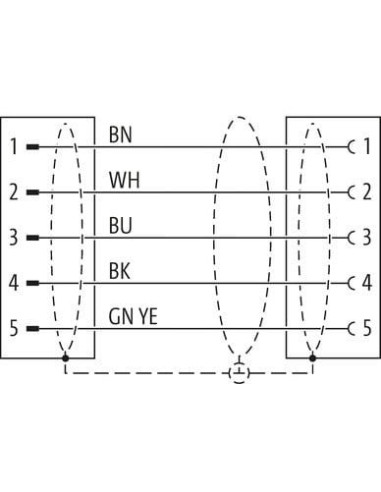

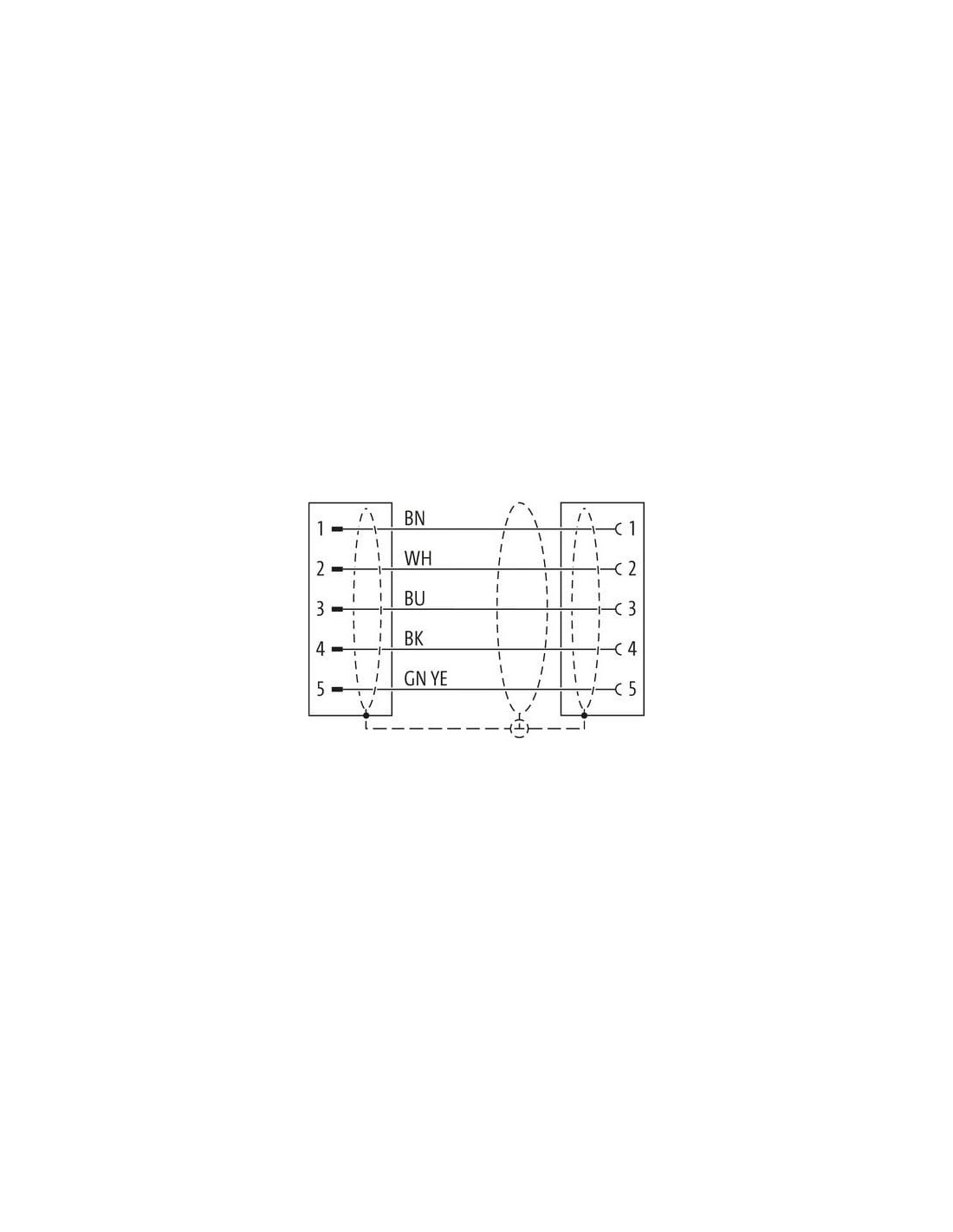

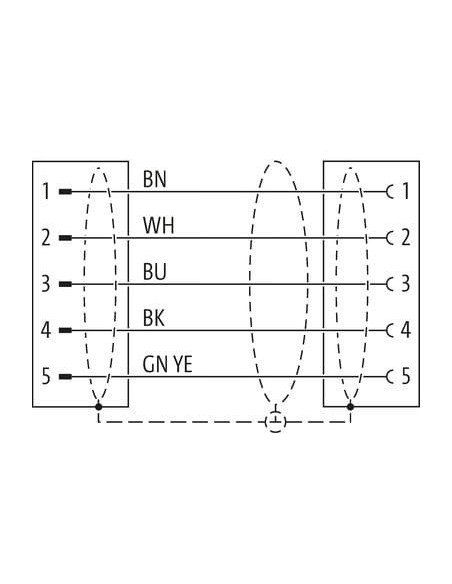

M12 5-pin – schemat podłączenia i przeznaczenie przewodów
- 1: BN (brązowy)
- 2: WH (biały)
- 3: BU (niebieski)
- 4: BK (czarny)
- 5: GN/YE (zielono-żółty, uziemienie PE)
Dzięki czytelnej numeracji oraz standardowemu układowi pinów integracja kabla z istniejącymi systemami sterowania i zasilania jest szybka i bezproblemowa.
Kabel M12 12m do wymagających instalacji przemysłowych
Produkt polecany do instalacji, które wymagają trwałego, ekranowanego przewodu zapewniającego niezawodność transferu sygnałów i zasilania w trudnych warunkach przemysłowych lub automatyce procesowej. Sprawdza się wszędzie tam, gdzie kluczowe są ochrona przed zakłóceniami EMC oraz odporność mechaniczna przewodu.
