Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

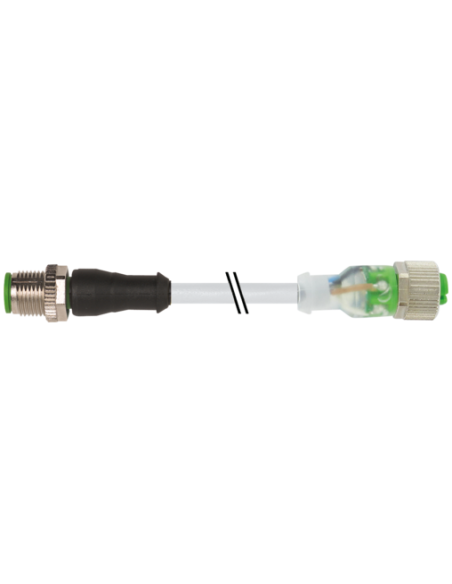

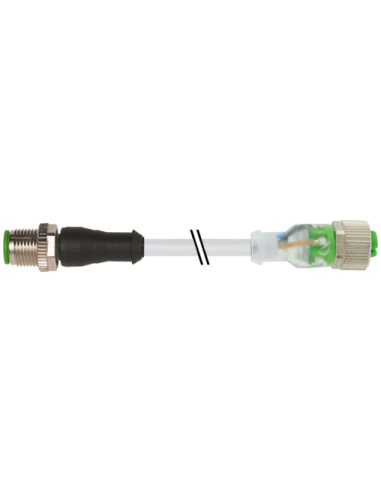

Złącze kablowe M12 męski–żeński z diodami LED – przewód 0,6 m PUR
Przemysłowe złącze kablowe M12 męski prosty / M12 żeński prosty LED o kodzie produktu 7000-40311-2340060 to wysokiej jakości przewód połączeniowy stosowany w automatyce przemysłowej, produkcji maszyn, urządzeniach kontrolnych oraz aplikacjach wymagających trwałego i niezawodnego połączenia sygnałowego. Gniazdo i wtyk prosty z 4-pinowym układem styków, zintegrowanymi diodami LED oraz solidnym wykonaniem zapewniają trwałość nawet w wymagających warunkach pracy.
Zastosowania złącza M12 4-pin z przewodem PUR – automatyka, czujniki, instalacje
Złącze to znajduje szerokie zastosowanie w systemach czujników, sterownikach PLC, instalacjach rozproszonych, liniach produkcyjnych oraz w komponentach sygnałowych wymagających sygnalizacji LED (zielona i żółta dioda). Idealne do podłączania urządzeń pracujących w trudnych warunkach środowiskowych, m.in. w obecności olejów, smarów czy agresywnych mediów.
- M12 prosty męski oraz żeński – szybka i pewna instalacja w standardzie przemysłowym
- 4 żyły, kodowanie A – uniwersalność w systemach automatyki
- Przewód PUR 0,6 m – znakomita odporność na ścieranie i chemikalia
- Wysoka szczelność – IP65, IP66K, IP67 – odporność na zachlapania i pył
- Wytrzymałość mechaniczna – ochrona przed drganiami, moment dokręcania 0,6 Nm
- Zakres temperatur pracy – od -25°C do 85°C (w zależności od jakości kabla nawet do -40°C/+90°C w pracy ciągłej)
Zalety i cechy przewodu połączeniowego M12 LED
Produkt wyposażony jest w wysokiej jakości osłonę z PUR, która zapewnia odporność na uszkodzenia mechaniczne oraz oddziaływanie substancji chemicznych. Cynkowy odlew ciśnieniowy elementów połączeniowych umożliwia bezpieczny i wielokrotny montaż. Złącze posiada diody LED (sygnalizacja pracy i stanu na dwóch żyłach), które znacząco ułatwiają diagnostykę połączeń sygnałowych.
- 2 diody LED – sygnalizacja stanu (zielona, żółta)
- Konstrukcja wtyków zgodna ze standardem DIN EN 61076-2-101
- Wysoka odporność na płomienie – spełnia normy IEC 60332-2-2, UL 1581
- Odpowiedni do wymagających aplikacji ruchomych – żywotność do 10 milionów cykli zgięcia (C-track)
- Ekologiczne materiały – przewód oraz izolacja bez halogenów, bezołowiowe, bez silikonu oraz kadmu
Typowe zastosowania złącza kablowego M12 z LED
Złącze jest wykorzystywane głównie w:
- czujnikach i wyjściach sygnałowych maszyn
- zasilaniu elementów wykonawczych (np. elektrozawory, przekaźniki)
- automatyce procesowej i liniach produkcyjnych
- panelach operatorskich, rozdzielnicach, puszkach rozgałęźnych
- instalacjach transportowych i systemach wizyjnych
Odporność na czynniki zewnętrzne oraz szeroki zakres temperatur roboczych pozwala na zastosowanie zarówno w przemyśle spożywczym, chemicznym, farmaceutycznym, jak i w trudnych warunkach magazynowych.
Podsumowanie – wytrzymałe złącze M12 4-pin z funkcją sygnalizacji LED
Złącze kablowe M12 męski prosty / żeński prosty LED to rozwiązanie przeznaczone do wymagających zastosowań, które łączy niezawodność, szybki montaż oraz czytelną sygnalizację LED. Przewód z powłoką PUR gwarantuje długą żywotność i odporność na uszkodzenia mechaniczne, a wysoka szczelność IP zabezpiecza połączenie przed wpływem środowiska przemysłowego.
