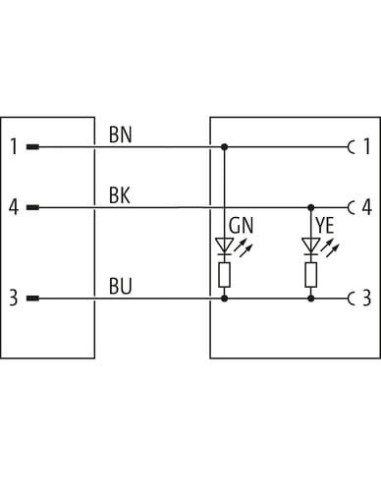

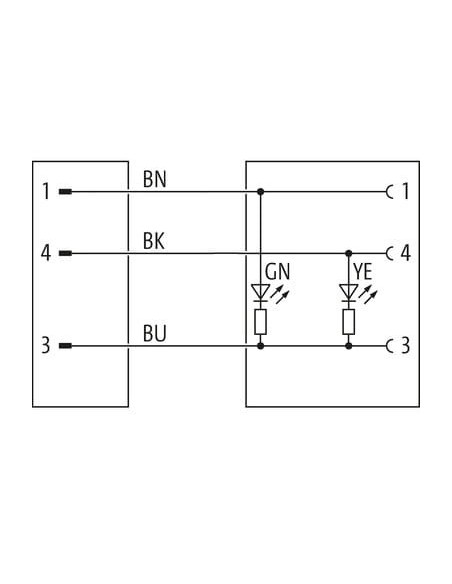

Męski prosty – żeński proste
M8 – M8, 3-piny
LED (żółta/zielona)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

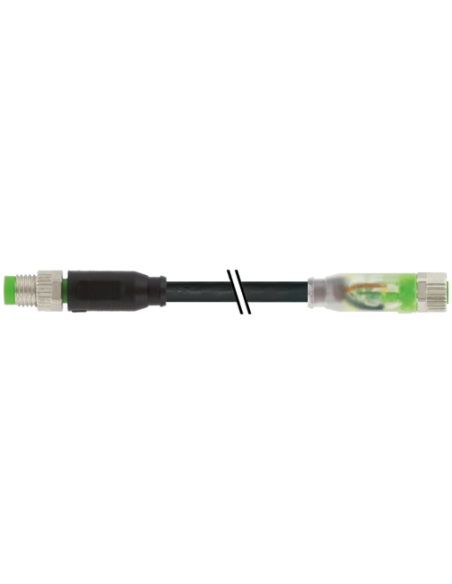

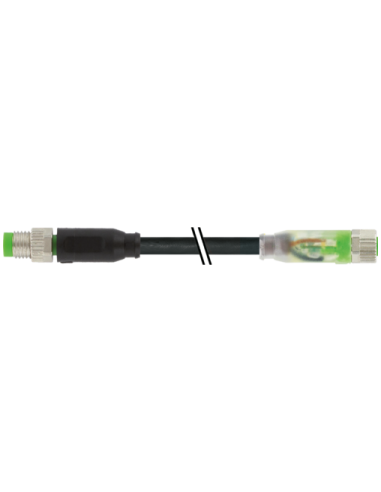

Konektor M8 męski – żeński z diodą LED, 3 piny, kod produktu: 7000-88002-6300100
Konektor M8 Męski-Prosty – M8 Żeński-Prosty z diodą LED to wysokiej jakości przewód złączowy, umożliwiający szybkie i pewne połączenie urządzeń automatyki, sterowania oraz systemów czujnikowych w przemyśle. Produkt spełnia wymagania normy DIN EN 61076-2-114 oraz charakteryzuje się wysokim stopniem ochrony IP67, co zapewnia niezawodność w trudnych warunkach przemysłowych.
Najważniejsze cechy konektora M8 z LED
- Trzypinowe złącze M8 – idealne do zastosowań sygnałowych i zasilających w systemach automatyki.
- Sygnalizacja LED – wbudowane diody sygnalizacyjne (zielona i żółta), umożliwiające szybką diagnostykę połączenia oraz stanu linii.
- Odporność mechaniczna – wytrzymała obudowa z wysokiej jakości tworzywa PUR oraz połączenia śrubowe gwarantujące stabilność nawet w aplikacjach narażonych na wibracje.
- Wysoki stopień szczelności (IP67) – zapewnia odporność na pył i wilgoć.
- Przewód o długości 1 m – optymalne rozwiązanie do większości aplikacji w szafach sterowniczych i liniach produkcyjnych.
- Odporność chemiczna i na oleje – pozwala na zastosowanie w środowiskach przemysłowych o podwyższonym ryzyku kontaktu z agresywnymi substancjami.
Zastosowanie konektora M8 3 piny LED
Złącza M8 z diodą LED znajdują zastosowanie w szerokim zakresie aplikacji przemysłowych, takich jak:
- Automatyka przemysłowa i robotyka
- Podłączanie czujników i elementów wykonawczych w maszynach oraz liniach produkcyjnych
- Szybka diagnostyka połączeń dzięki funkcji sygnalizacji świetlnej
- Tworzenie stabilnych połączeń w szafach sterowniczych i rozdzielniach
- Zastosowanie w systemach transportujących, pakujących, sortujących oraz innych urządzeniach z automatyką
Konstrukcja i bezpieczeństwo konektora M8 z LED
Konektor M8 wyposażony jest w metalizowane styki pozłacane, co minimalizuje straty sygnału oraz zapewnia trwałość przy wielokrotnych cyklach łączeniowych. Złącze posiada wysoką odporność na wstrząsy i drgania, a dodatkowe zabezpieczenia przeciwwstrząsowe umożliwiają stosowanie w dynamicznym środowisku pracy.
Materiał izolacyjny oraz konstrukcja przewodu zapewniają bezpieczeństwo elektryczne, nawet w przypadku podwyższonych napięć przejściowych. Przewód cechuje się odpornością na promieniowanie UV, płomień oraz warunki atmosferyczne, co umożliwia montaż zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Parametry pracy i kompatybilność
Konektor M8 męski-prosty – żeński-prosty jest kompatybilny z większością urządzeń i czujników wyposażonych w złącza M8 3-pinowe o gwincie M8x1. Zakres obsługiwanych napięć (18–30 V DC) oraz prąd roboczy do 4 A na styk umożliwiają zastosowanie zarówno w sygnałowych, jak i zasilających obwodach automatyki. Elastyczność konstrukcji pozwala również na zamówienie innych długości przewodów.
Dlaczego warto wybrać konektor M8 z sygnalizacją świetlną?
- Ułatwiona kontrola poprawności połączenia dzięki widocznym diodom LED
- Łatwa integracja z istniejącymi instalacjami przemysłowymi
- Odporność na czynniki przemysłowe: chemikalia, oleje, promieniowanie UV
- Szybki i pewny montaż przy pomocy nakrętki radełkowanej
- Wysoka trwałość mechaniczna i elektryczna
Konektor M8 3 piny z LED to niezawodny wybór do realizacji stabilnych i łatwych w diagnostyce połączeń w automatyce przemysłowej, systemach sterowania oraz instalacjach wymagających odporności na trudne warunki eksploatacji.
