Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męski–żeński prosty 8-pin, 4 m – 7000-48001-2950400
Złącze M12 męski prosty – M12 żeński prosty to wysokiej jakości przewód połączeniowy przystosowany do pracy w wymagających warunkach przemysłowych. Przeznaczone jest do instalacji automatyki, systemów czujnikowych oraz aplikacji wymagających trwałego i odpornego na czynniki środowiskowe połączenia sygnałowego.
Zastosowanie i zalety złącza M12 8-pin
Wysoka uniwersalność – przewód o długości 4 metrów umożliwia elastyczny i wygodny montaż w szafach sterowniczych, urządzeniach produkcyjnych, maszynach oraz liniach technologicznych.
Złącza M12 8-pin znajdują szerokie zastosowanie w:
- automatyce przemysłowej i robotyce,
- systemach czujników i aktuatorów,
- przetwórstwie spożywczym i pakowaniu,
- budowie maszyn oraz pojazdów specjalistycznych,
- środowiskach, w których wymagane jest odporne połączenie o wysokiej trwałości.
Trwała konstrukcja oparta na tworzywie sztucznym zapewnia dobrą odporność chemiczną, olejoodporność oraz zabezpieczenie przed pyłem i wilgocią.
Kodowanie 8-pin pozwala na realizację zaawansowanych połączeń sygnałowych i komunikacyjnych w obrębie jednej instalacji.
Konstrukcja i materiały złączy M12
Solidne końcówki wykonane z wysokiej jakości stopu miedzi z pozłacanymi stykami gwarantują niski opór kontaktowy oraz długotrwałą niezawodność transmisji sygnałów.
Obudowa z tworzywa sztucznego cechuje się odpornością na typowe media przemysłowe. W przypadku pracy w środowiskach agresywnych zaleca się sprawdzenie kompatybilności materiałowej.
Izolacja przewodów wykonana z wytrzymałego PUR zapewnia elastyczność, wysoką wytrzymałość mechaniczną oraz odporność na ścieranie. Osiem kolorowych żył umożliwia łatwą identyfikację podczas instalacji.
Bezpieczeństwo i parametry pracy
Przewód M12 został zaprojektowany z myślą o zapewnieniu bezpiecznej pracy przy napięciu do 30 V AC/DC oraz prądzie do 3 A na żyłę.
Zakres temperatur pracy wynosi od -40°C do +85°C (stała instalacja), co pozwala na funkcjonowanie w środowisku o zróżnicowanych warunkach klimatycznych.
- Odporność na płomień (UL 1581, IEC 60332-2-2), benzynę i oleje zgodnie z DIN EN 60811-404,
- Kabel wolny od ołowiu, kadmu, FCKW, halogenów i silikonu – zgodny z wymogami środowiskowymi,
- Stopień ochrony zalecany dla przemysłu spożywczego i maszynowego.
Przemyślana konstrukcja umożliwia łatwy montaż przy zachowaniu odpowiedniego promienia gięcia, co pozwala na wykorzystanie przewodu zarówno w instalacjach stałych, jak i ruchomych.
Budowa i oznaczenie przewodów

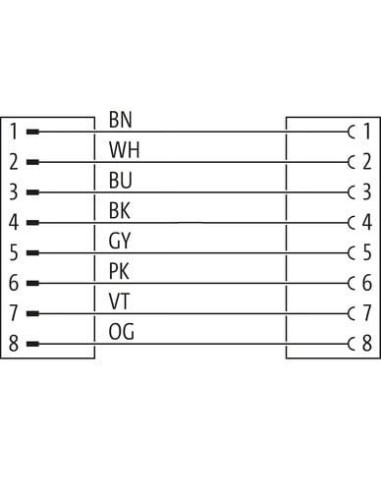

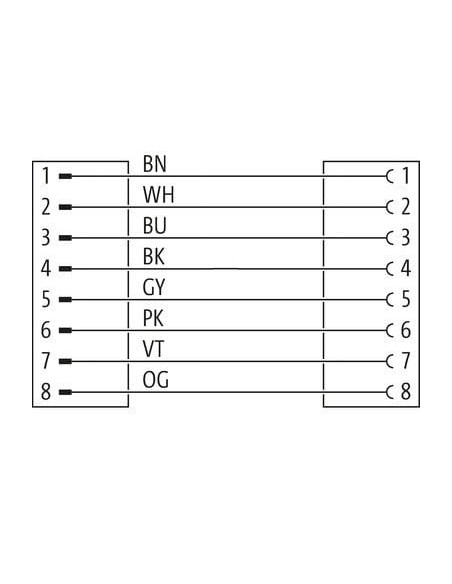

Układ przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), różowy (PK), fioletowy (VT), pomarańczowy (OG). Ułatwia to podłączenie według standardu 8-pin.
Złącze posiada certyfikaty bezpieczeństwa (m.in. cURus), potwierdzające zgodność z międzynarodowymi normami jakości oraz bezpieczeństwa.
Typowe zastosowania kabla M12 8-pin
- Łączenie czujników i elementów wykonawczych w przemyśle,
- Instalacje maszyn oraz rozbudowa linii produkcyjnych,
- Układy sterowania i monitoringu,
- Szybka i bezpieczna wymiana modułów przemysłowych,
- Modernizacje parków maszynowych, gdzie niezbędne są trwałe, wielożyłowe złącza.
Kabel M12 męski–żeński prosty 8-pin to niezawodne rozwiązanie dla wymagających aplikacji, cechujące się wysoką jakością wykonania, uniwersalnością oraz odpornością na trudne warunki eksploatacji.
