Złącze M12 męskie 0° / M12 żeńskie 90° 7356-40121-6540060

Customized printing and packaging
Męski prosty – żeński 90°
M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Dane elektryczne | Zasilanie

Ochrona urządzenia | Elektryczna

Warunki otoczenia | Klimatyczne

Important installation notes

Dane dotyczące kabla

Kabel

General data | Cable

Structure | Cable

Mechanical data | Cable

Electrical data | Cable

Temperature range | Cable

Resistances | Cable

Installation | Cable

Złącze M12 4-pinowe męskie 0° / żeńskie 90° – przewód 0,6 m – 7356-40121-6540060

Złącze M12 4-pinowe męskie proste (0°) / żeńskie kątowe (90°) to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji wymagających trwałego i niezawodnego połączenia sygnałów lub zasilania. Produkt wykonany jest z wytrzymałego, odpornego na warunki przemysłowe materiału, a jego trwałe styki z pozłacaną powłoką zapewniają stabilne i pewne połączenie przez długi czas użytkowania.

Kluczowe cechy i zalety przewodu M12-M12 4-pin 0,6 m

• Standard M12 – zapewnia kompatybilność z szeroką gamą czujników, elementów wykonawczych oraz urządzeń automatyki przemysłowej.
• Wysoka odporność mechaniczna – obudowa wykonana z tworzywa sztucznego oraz odlew cynkowy zapewniają odporność na odpryski spawalnicze oraz trudne warunki przemysłowe.
• Odporność chemiczna i na oleje – materiał izolacyjny i powłoka przewodu zachowują swoje właściwości przy kontakcie z substancjami agresywnymi oraz środkami smarnymi (zaleca się weryfikację pod kątem konkretnej aplikacji).
• Prosta i szybka instalacja – złącza montowane przez włożenie i dokręcenie eliminują ryzyko błędnego podłączenia i zapewniają solidny styk.
• Ochrona IP – połączenie odporne na pył i zalanie, gwarantujące stabilną pracę w trudnych warunkach otoczenia.

Typowe zastosowania złączy M12 4-pinowych

Złącza M12-M12 4-pin z przewodem o długości 0,6 m są szeroko wykorzystywane w:

• przemyśle maszynowym – do połączeń czujników, siłowników, zaworów, enkoderów,
• automatyce przemysłowej – łączenie elementów systemów sterowania, przekaźników, I/O, modułów komunikacyjnych,
• aplikacjach robotyki oraz systemach transportowych – do szybkiego i niezawodnego przekazywania sygnałów sterujących,
• instalacjach wymagających odporności na drgania i trudne warunki środowiskowe,
• systemach monitoringu i bezpieczeństwa technicznego.

Budowa i trwałość przewodu M12-M12

Dzięki zastosowaniu kabla PUR oraz skrętki miedzianej, przewód charakteryzuje się:

• długą żywotnością nawet w ruchomych aplikacjach (odporność na gięcia i skręcanie),
• odpornością na uszkodzenia mechaniczne i promieniowanie UV,
• dodatkowymi cechami: brak ołowiu, kadmu, FCKW, halogenów i silikonu,
• łatwym kolorem identyfikacyjnym żył (brązowy, biały, niebieski, czarny).

Złącze M12 – bezpieczeństwo i niezawodność w każdej aplikacji

Złącze M12 4-pinowe zapewnia:

• maksymalne napięcie robocze do 250 V AC/DC,
• prąd znamionowy do 4,8 A (DIN VDE 0298-4),
• odporność na przepięcia do 2,5 kV,
• temperaturę pracy od -25°C do +85°C dla złącza oraz od -40°C do +80/90°C dla przewodu,
• wskaźniki odporności ogniowej (UL/IEC) oraz spełnienie norm odporności na płomień i oleje.

Budowa mechaniczna – wymiary i schematy

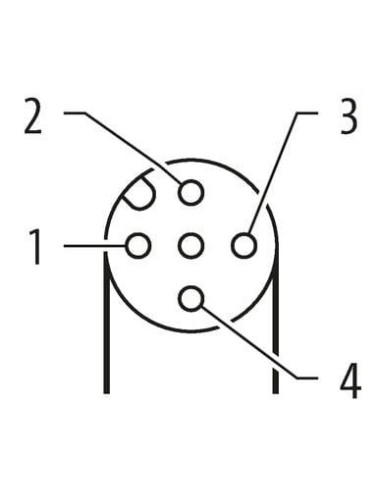

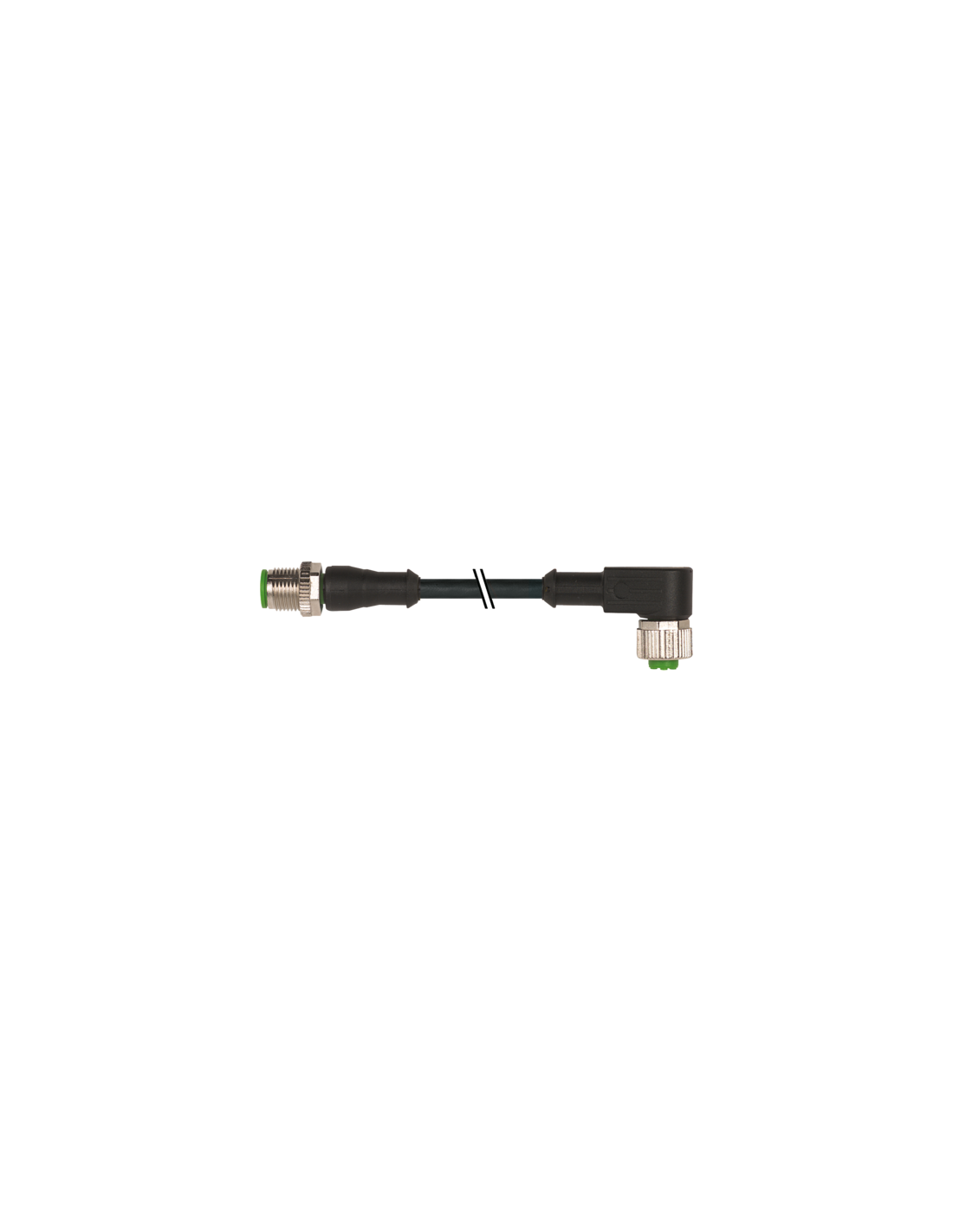

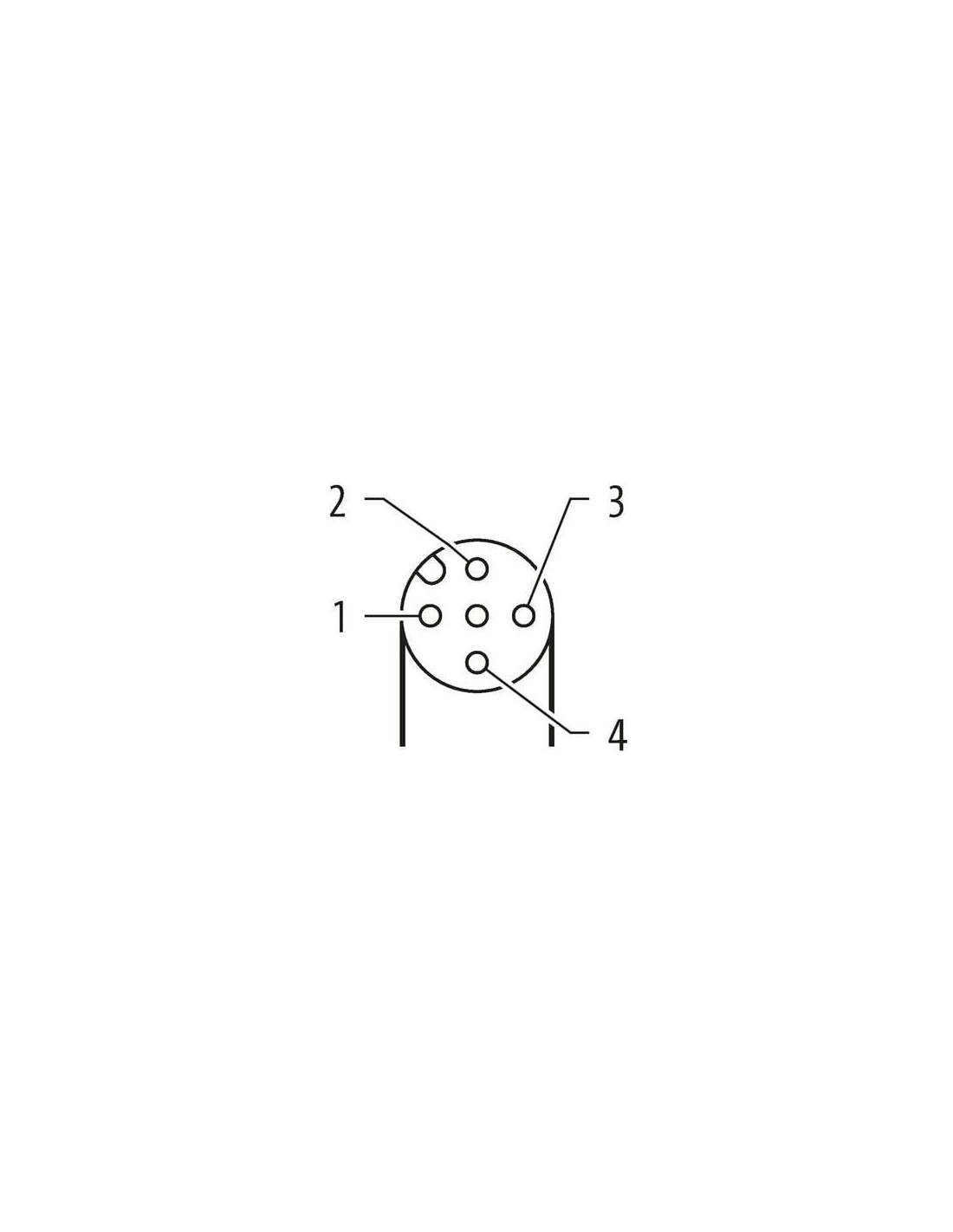

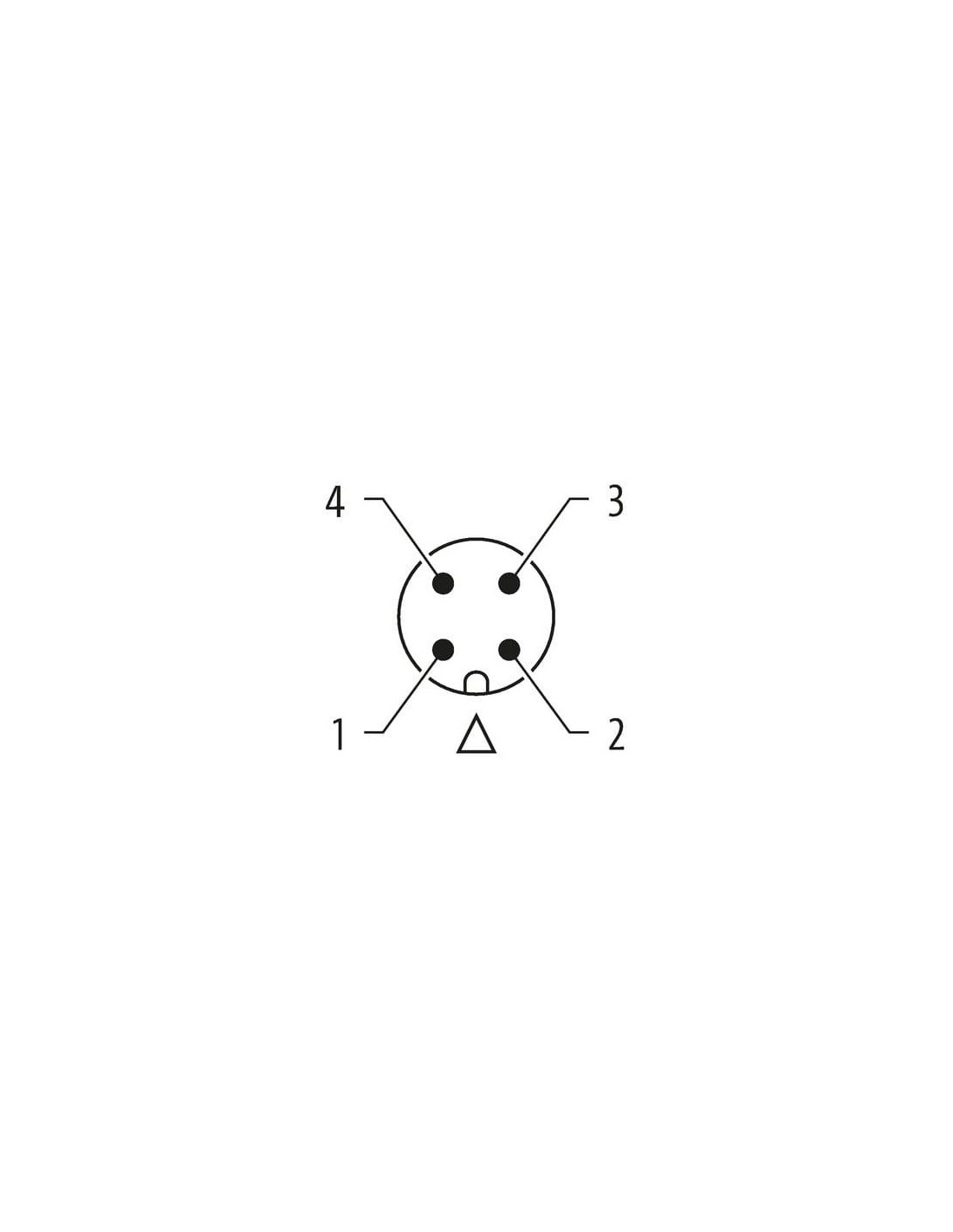

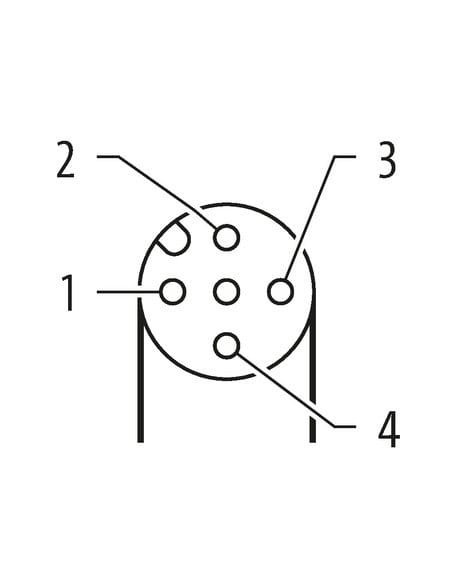

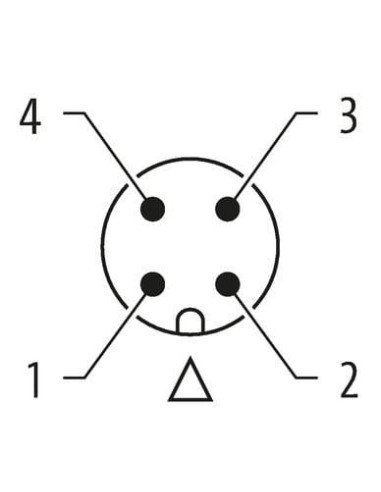

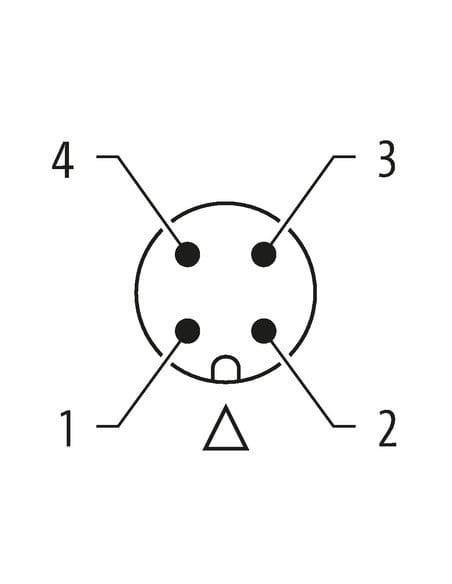

Przewód łączy prosty wtyk M12 (męski) oraz kątowe (90°) gniazdo M12 (żeńskie), dzięki czemu idealnie nadaje się do instalacji w miejscach o ograniczonej przestrzeni. Złącza są wyposażone w kodowanie opaską oraz łatwy system weryfikacji podłączenia (schematy pinów w załączonych grafikach).

Wariant z inną długością przewodu dostępny na zapytanie. Przewód posiada certyfikację cURus.
