Męski prosty – żeński proste
M8 – M8, 3-piny
LED (żółta/zielona)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

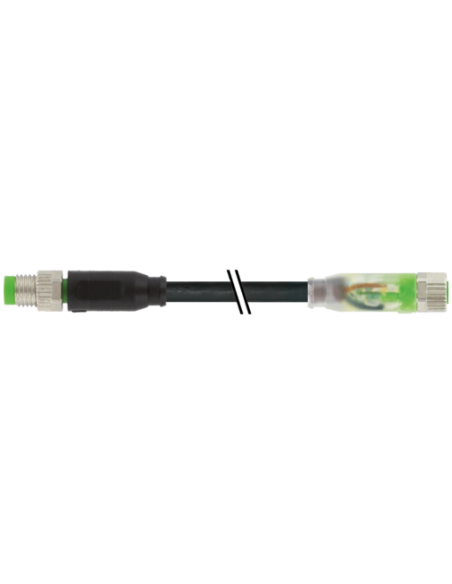

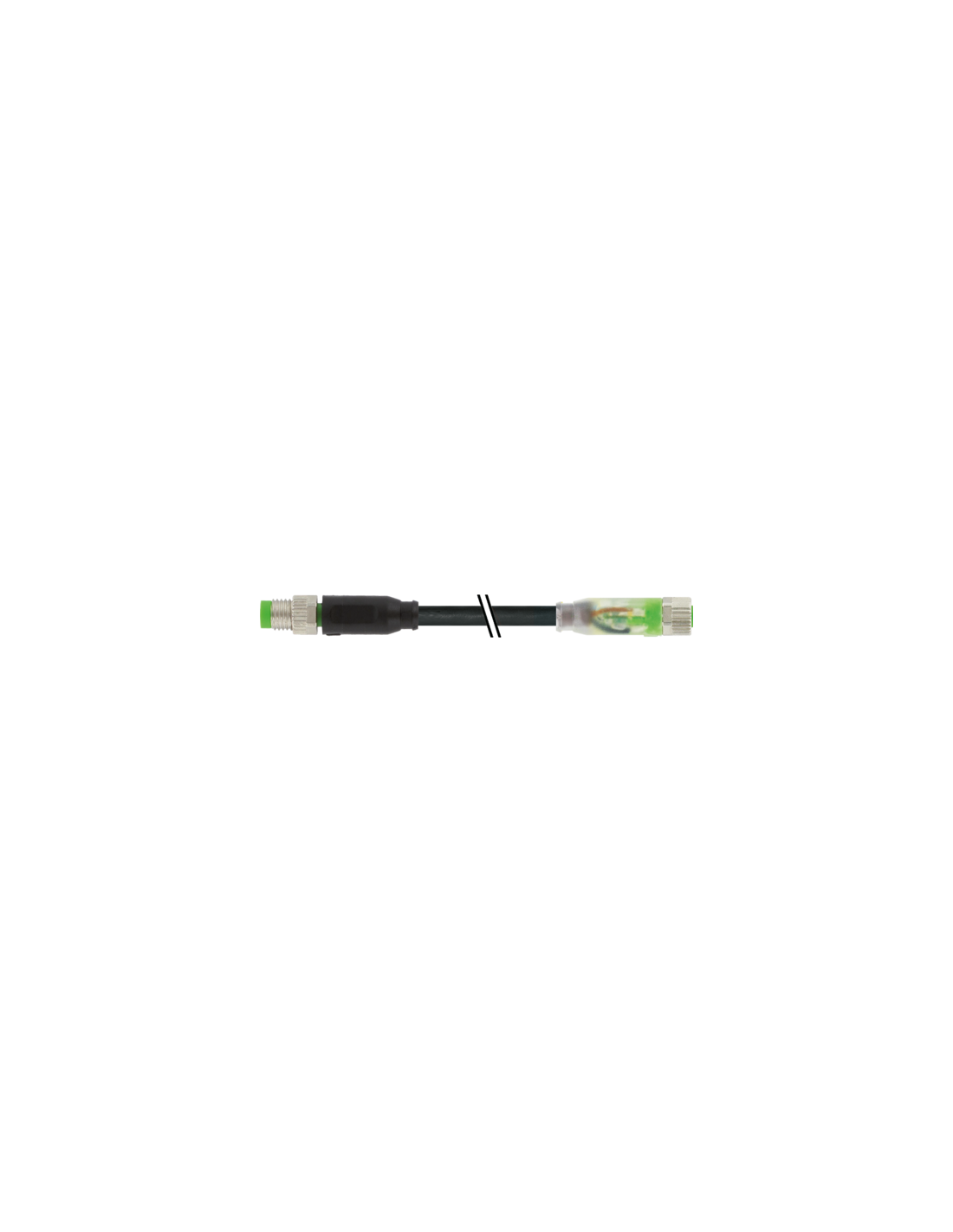

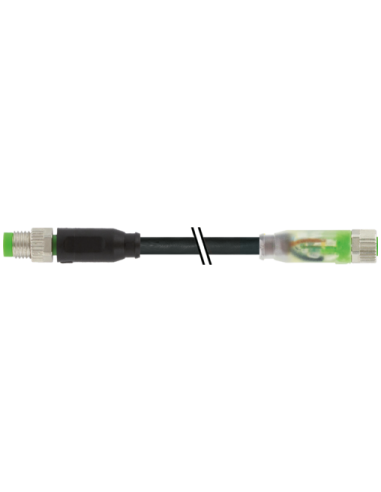

Konektor M8 męski – M8 żeński z LED 3-pin – Przewód sygnałowy automatyki
Konektor M8 męski, prosty – M8 żeński, prosty z diodą LED (żółta/zielona), kod produktu 7000-88002-6300060, to wysokiej jakości przewód połączeniowy, przeznaczony do zasilania i transmisji sygnałów w automatyce przemysłowej.
Wysoka niezawodność i odporność na warunki przemysłowe – Złącza M8 z pozłacanymi stykami, obudowa z tworzywa PUR, uszczelnienie typu FKM oraz stopień ochrony IP67 zapewniają pewność działania nawet w trudnych warunkach (kurz, wilgoć, oleje, chemikalia). To rozwiązanie jest doskonałe do zastosowań w szafach sterowniczych, aparaturze sensorycznej, układach automatyki oraz systemach bezpieczeństwa maszyn.
Możliwości zastosowania przewodu M8 z diodą LED
- Automatyka przemysłowa – zasilanie i sygnalizacja czujników, siłowników oraz innych urządzeń przemysłowych
- Systemy sterowania maszyn – szybkie wykonywanie połączeń instalacji bez potrzeby lutowania
- Aplikacje wymagające sygnalizacji świetlnej – dzięki zastosowaniu LED umożliwia bieżącą diagnostykę stanu połączenia (kolory zielony, żółty)
- Systemy wizyjne, czujniki, aparaty pomiarowe
- Technika transportowa i magazynowa
Najważniejsze cechy konektora M8 z LED
- 3 piny – umożliwiają przesyłanie zarówno zasilania, jak i sygnału
- Pozłacane styki – dla maksymalnej niezawodności i ochrony przed korozją
- Obudowa z PUR – zwiększona odporność chemiczna oraz na oleje
- Stopień ochrony IP67 – doskonała ochrona przed pyłem oraz wodą po dokręceniu
- Długość kabla: 0,6 m (inne długości na życzenie)
- Prąd roboczy do 4 A, napięcie robocze DC 18‒30 V
- Norma: DIN EN 61076-2-114 (standard M8)

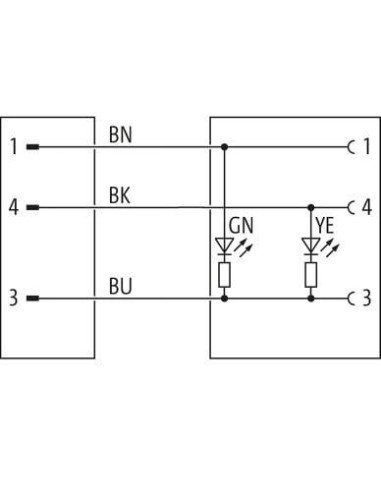

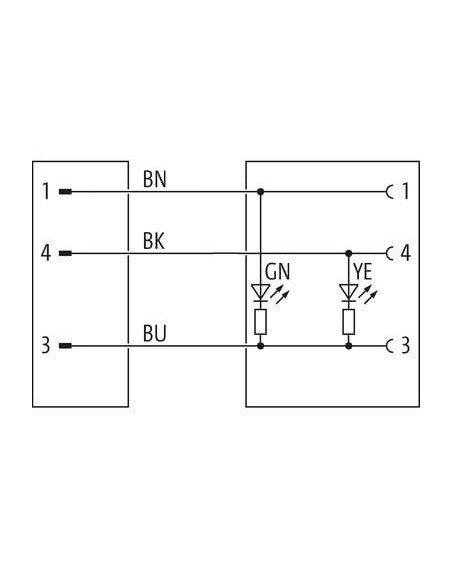

- Oznaczenie przewodów: brązowy (BN), czarny (BK), niebieski (BU)
- Odporność na promieniowanie UV, płomień, benzynę i oleje – idealne do wymagających aplikacji
- Szybki i prosty montaż – dedykowany gwint M8 × 1, ergonomiczne nakrętki radełkowane
Diagnoza i sygnalizacja LED – Przewaga przewodu M8 z oznaczeniem stanu
Wbudowane diody LED (zielona i żółta) zapewniają bieżącą sygnalizację stanu pracy, co znacznie ułatwia diagnostykę połączeń i szybkie wychwytywanie usterek w instalacjach automatyki oraz systemach sterowania.
Dlaczego warto stosować przewody M8 w automatyce?
- Skrócenie czasu instalacji dzięki gotowym do użycia kablom z wtykami
- Redukcja błędów montażu – prosta, kodowana konstrukcja zapobiega pomyłkom w podłączeniach
- Szersza żywotność instalacji – odpowiedni dobór materiałów zapewnia odporność na rozciąganie, skręcanie i uszkodzenia mechaniczne
- Bezpieczeństwo – właściwe uszczelnienie i materiał izolacyjny chronią przed zwarciami
Typowe parametry użytkowe przewodu M8 z LED
- Temperatura pracy: od -25°C do +85°C (kabel: -40°C do +90°C)
- Wytrzymałość na zginanie: >10 milionów cykli
- Trójżyłowy przewód miedziany, przekrój 0,25 mm²
- Odporność na chemikalia i promieniowanie UV
- Brak szkodliwych substancji: bezołowiowe, bezhalogenowe, bezsilikonowe
Konektor M8 M/F z LED to sprawdzone rozwiązanie do szybkich, bezpiecznych i szczelnych połączeń w automatyce przemysłowej, wszędzie tam, gdzie liczy się niezawodność, odporność na czynniki zewnętrzne oraz prostota serwisu i diagnostyki.
