Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

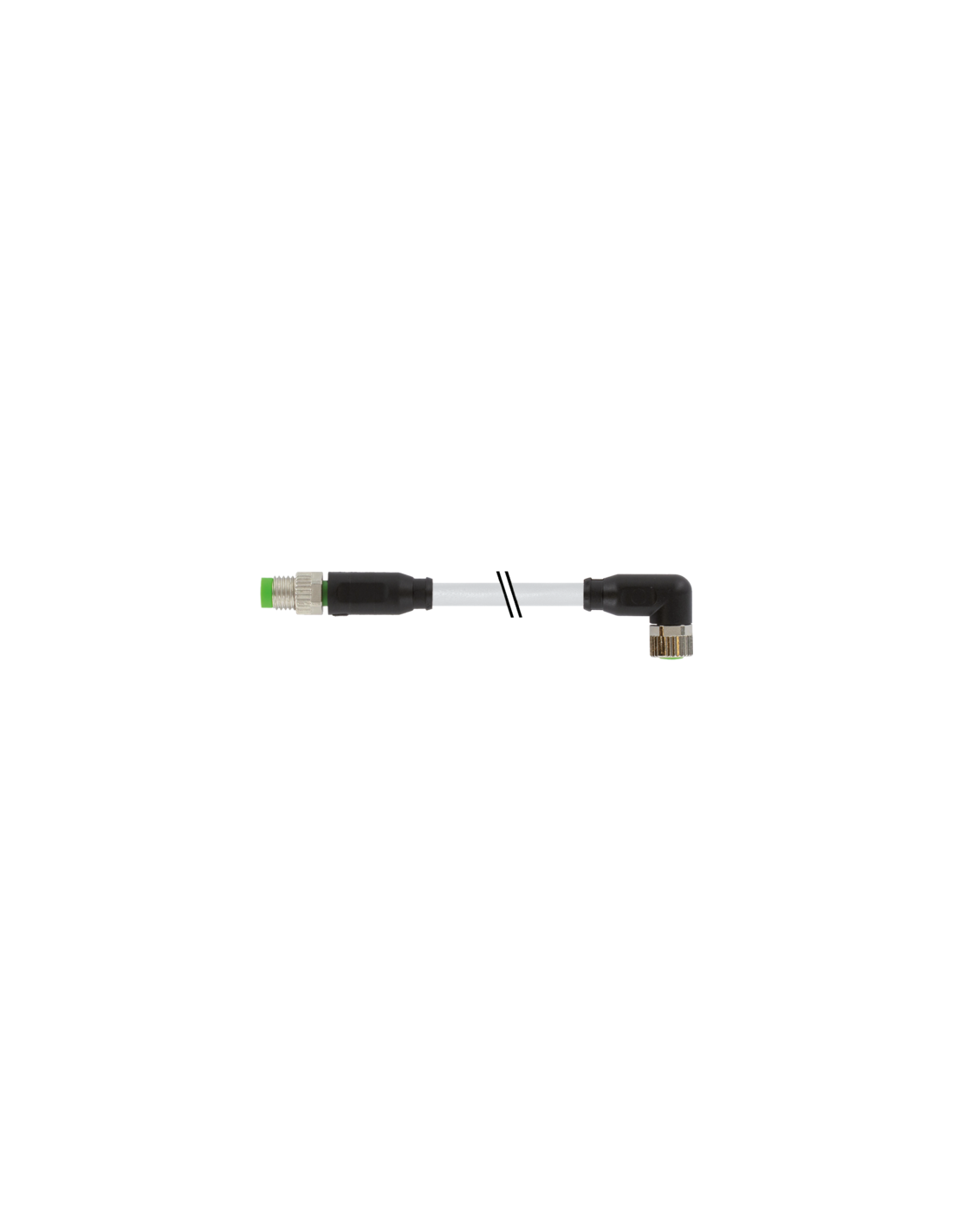

Konektor M8 męski prosty – M8 żeński kątowy 3-pin, przewód 1m – opis, zastosowanie, zalety
Konektor M8 męski prosty – M8 żeński kątowy o długości przewodu 1 metra, kod produktu 7000-88021-2100100, to wytrzymałe i uniwersalne rozwiązanie do przemysłowych aplikacji automatyki. Złącze posiada 3 piny, co pozwala na szerokie zastosowanie w wielu systemach sterowania, przesyłu sygnałów oraz zasilania czujników i siłowników.
Zastosowanie złącza M8 w automatyce i przemyśle
Złącza M8 to standard w branży automatyki, często wykorzystywany w:
- Systemach sensorowych i czujnikowych
- Modułach wejść/wyjść (I/O) maszyn produkcyjnych
- Urządzeniach pomiarowych
- Infrastrukturze sygnałowej linii produkcyjnych
- Podłączaniu zaworów, siłowników, aktuatorów
- Połączeniach wymagających wysokiej klasy szczelności i odporności na drgania
Produkt spełnia normę DIN EN 61076-2-114 oraz posiada klasę ochrony do IP68, co umożliwia zastosowanie nawet w trudnych warunkach, w obecności pyłu, wilgoci i olejów.
Najważniejsze zalety konektora M8 prosty/kątowy
- Wytrzymała budowa – obudowa z tworzywa PUR zwiększa odporność na czynniki chemiczne i mechaniczne, w tym działanie olejów.
- Niezawodność połączenia – pozłacane styki gwarantują wysoką jakość przesyłu sygnału oraz długą żywotność złącza.
- Klasa ochrony IP65/IP66/IP67/IP68 – produkt nadaje się do stosowania zarówno w aplikacjach wewnętrznych, jak i zewnętrznych, w warunkach wysokiej wilgotności.
- Szybka, intuicyjna instalacja – połączenie na gwint M8 x 1 oraz kątowa końcówka żeńska pozwalają na wygodną zabudowę nawet w miejscach o ograniczonej przestrzeni.
- Stabilność i bezpieczeństwo – zastosowanie zabezpieczeń przeciwwstrząsowych sprawia, że połączenie pozostaje stabilne nawet w środowiskach narażonych na drgania.
- Przewód o podwyższonej odporności – płaszcz z PVC, przewód bezołowiowy, wolny od kadmu i FCKW, o podwyższonej odporności na trudne warunki środowiskowe.
Konektor M8 – idealny wybór do systemów automatyki przemysłowej
Złącze M8 męskie proste – żeńskie kątowe doskonale sprawdzi się w wymagających środowiskach fabrycznych oraz tam, gdzie konieczne jest zapewnienie trwałego i pewnego połączenia elektrycznego. Jego kompaktowa budowa pozwala na zmniejszenie przestrzeni montażowej, a jakość wykonania gwarantuje niezawodność i minimalizuje ryzyko awarii. To popularny wybór w branży spożywczej, opakowaniowej, maszynowej oraz wszędzie tam, gdzie liczy się wysoki poziom zabezpieczenia połączeń oraz odporność na czynniki środowiskowe.
Konektor z przewodem 1 m w konfiguracji prosty-kątowy pozwala na szybki, solidny montaż oraz dopasowanie do różnych wymagań systemów automatyki. Dodatkowo, istnieje możliwość zamówienia innych długości przewodów, dostosowanych do specyfiki danego zastosowania.
Podsumowanie – cechy kluczowe konektora M8, 3-pin, 7000-88021-2100100
- Konfiguracja: męski prosty – żeński kątowy
- Przewód: 1 metr, 3 żyły
- Gwint: M8 x 1
- Stopień ochrony: IP65, IP66, IP67, IP68
- Przeznaczenie: automatyka, robotyka, przemysł, montaż w maszynach i liniach produkcyjnych
- Możliwość zamówienia innych długości przewodu
Konektor M8 to profesjonalne i niezawodne rozwiązanie do zastosowań przemysłowych. Zapewnia bezpieczne, szczelne i odporne na czynniki zewnętrzne połączenie, typowe dla nowoczesnych systemów automatyki i robotyki.
