Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

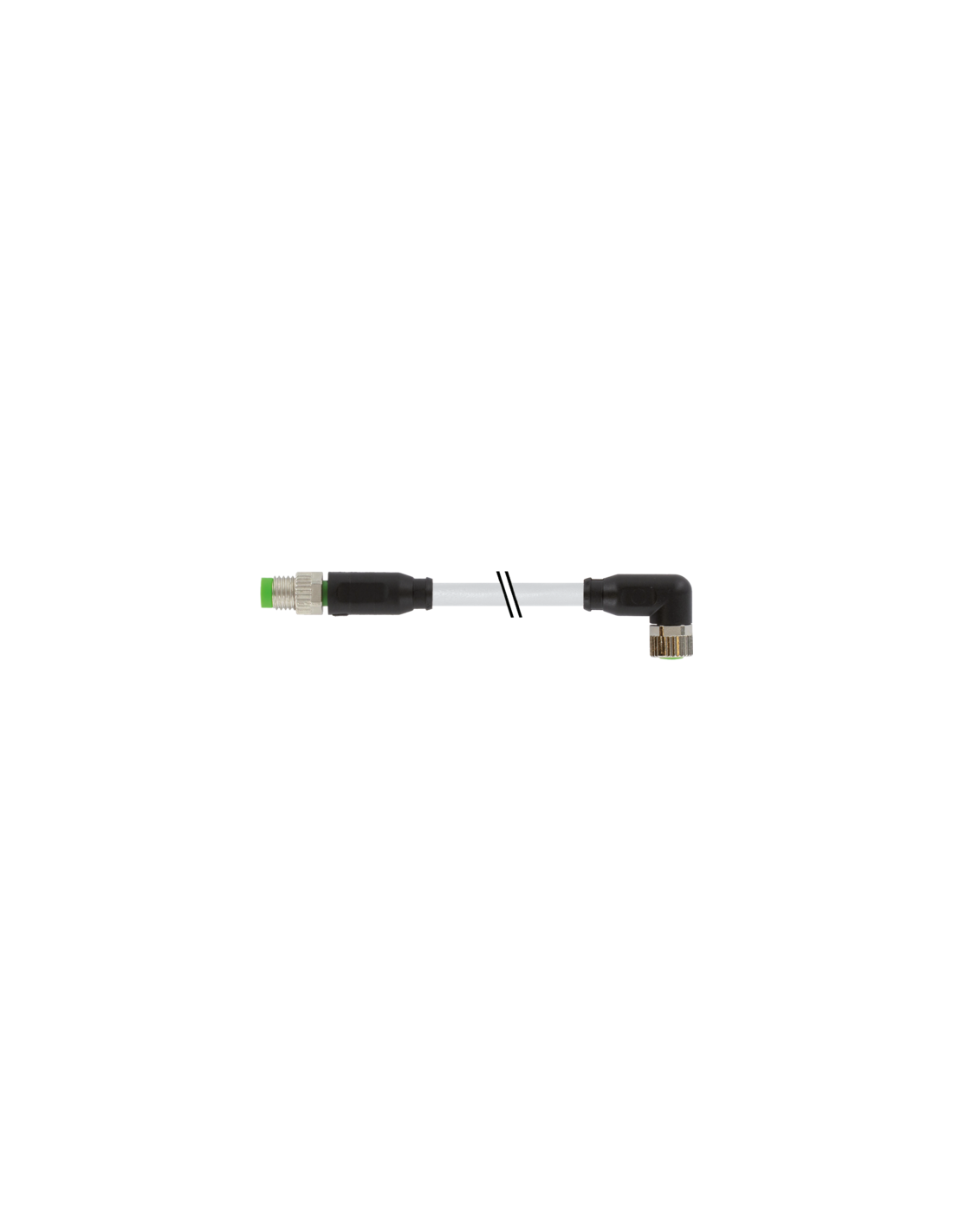

Konektor M8 męski prosty – M8 żeński kątowy 3-pinowy 1,5 m – Kod 7000-88021-2100150
Konektor M8 męski prosty – żeński kątowy (90°), 3-pinowy, to niezawodne rozwiązanie przeznaczone do instalacji przemysłowych i automatyki. Dzięki kablowi o długości 1,5 m, umożliwia elastyczną i wygodną instalację w trudno dostępnych miejscach. Produkt spełnia normę DIN EN 61076-2-114, co gwarantuje wysoką jakość oraz kompatybilność z innymi elementami standardu M8.
Zastosowanie konektora M8 – Przemysł i Automatyka
Konektor M8 z trzema pozłacanymi pinami sprawdza się w przemyśle maszynowym, spożywczym, automatyce procesowej, systemach czujników oraz w instalacjach zasilających i sygnałowych. Wytrzymałość oraz szeroki zakres temperatury pracy od -25°C do +85°C oraz klasa szczelności IP68 czynią ten przewód idealnym do pracy w trudnych warunkach środowiskowych.
Najważniejsze zalety złącza M8 z kablem 1,5 m
- Niezawodna ochrona – szczelność IP65, IP66K, IP67, IP68 chroni przed pyłem, wodą i zanieczyszczeniami.
- Wytrzymała konstrukcja – odporna na drgania, wstrząsy oraz agresywne chemikalia (obudowa PUR, uszczelka FKM, zacisk z odlewu cynkowego).
- Pozłacane styki – zapewniają doskonały kontakt elektryczny oraz wysoką odporność na korozję.
- Szybki i łatwy montaż – proste włożenie i przykręcenie, zabezpieczenie przeciwwstrząsowe, możliwość użycia standardowego klucza.
- Elastyczny przewód – kabel PVC o średnicy 4,5 mm, wysoce odporny mechanicznie, odpowiedni do peszli o średnicy 6,5 mm.
- Bezhalogenowy, wolny od kadmu, FCKW i silikonu – bezpieczny w środowisku przemysłowym oraz spożywczym.
Typowe zastosowania konektora 3-pinowego M8
Produkt znajduje zastosowanie jako przewód połączeniowy w czujnikach, enkoderach, siłownikach elektrycznych oraz w systemach sterowania. Jest szeroko używany w liniach produkcyjnych, automatyce przemysłowej, przemyśle robotycznym, systemach logistycznych oraz w miejscach wymagających niezawodnych połączeń sygnałowych na krótszych odcinkach.
Budowa i konstrukcja złącza M8
- Męski konektor prosty i żeński konektor kątowy (90°)
- Kabel 3-żyłowy, żyły o przekroju 0,25 mm², kolory: brązowy, niebieski, czarny
- Izolacja PVC odporna na ścieranie, promieniowanie UV i substancje chemiczne
- Moment dokręcania: 0,4 Nm, rozmiar klucza SW9
- Złącza pozłacane zapewniające długą żywotność
Konektor M8 – bezpieczeństwo i certyfikaty
- Spełnia wymagania UL (cURus)
- Odporność na płomień: UL 1581, IEC 60332-2-2
- Klasa izolacji I (IEC 60664-1), znamionowy pik napięciowy: 1,5 kV
Konektor M8 męski prosty – M8 żeński kątowy 7000-88021-2100150 to optymalne rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające niezawodne połączenie elektryczne, szeroką kompatybilność oraz bezpieczeństwo użytkowania.
