Męski prosty – żeński proste
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |

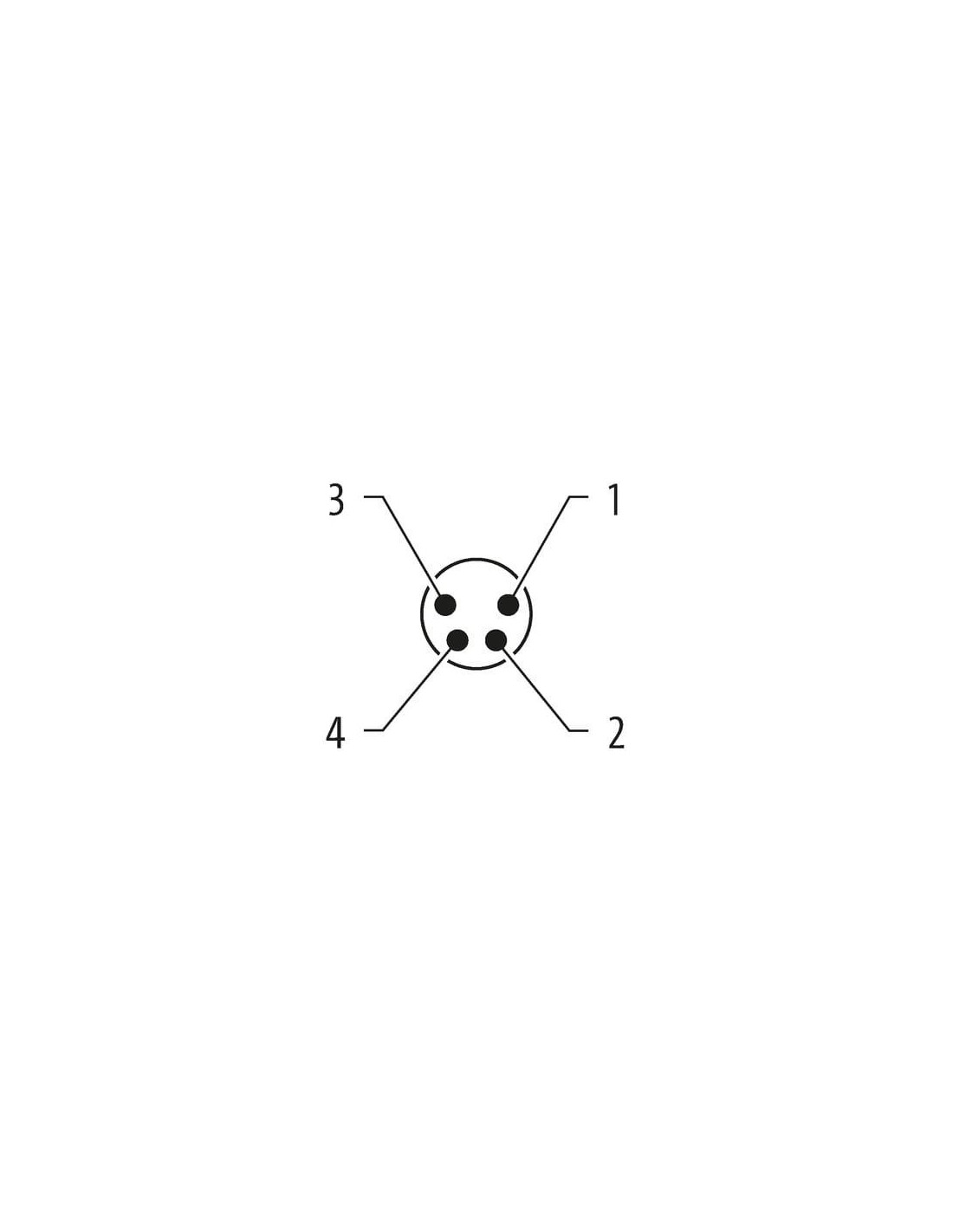

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski–żeński prosty 4-pinowy 5m – Przewód połączeniowy 7000-88011-6310500
Konektor M8 męski–żeński prosty o długości 5 metrów to przewód połączeniowy wysokiej jakości, przeznaczony do zastosowań przemysłowych oraz automatyki. Wyposażony jest w złącza M8 z czterema pozłacanymi pinami, co umożliwia szybkie, trwałe i bezpieczne połączenia w wymagających warunkach eksploatacyjnych.
Najważniejsze cechy konektora M8 – zastosowania i zalety
- Solidna konstrukcja: Wtyki wykonane z trwałego tworzywa sztucznego oraz metalowej śruby radełkowanej zapewniają długotrwałą pracę nawet w środowiskach narażonych na drgania i wibracje.
- Bardzo dobre uszczelnienie: Spełnia rygorystyczne normy odporności – stopień ochrony IP65, IP66K, IP67 oraz IP68. Zabezpieczenie przeciwwstrząsowe czyni go odpornym na działanie wody, pyłów, smarów i olejów.
- Wszechstronność: Przewód dopasowany do różnorodnych instalacji – automatyka przemysłowa, maszyny produkcyjne, linie montażowe, robotyka, czujniki i systemy sterowania.
- Szybki montaż: Gwint M8 x 1 pozwala na szybkie i precyzyjne połączenia w trudno dostępnych miejscach, minimalizując ryzyko błędów instalacyjnych. Kolorystyka żył ułatwia identyfikację i podłączanie przewodów.
- Trwałość materiałów: Przewód z powłoką PUR jest odporny na ścieranie, promieniowanie UV, płomienie oraz substancje chemiczne (zgodność z wieloma normami, m.in. DIN EN 61076-2-114 (M8)).
Konektor M8 7000-88011-6310500 sprawdzi się wszędzie tam, gdzie liczą się trwałość, szczelność i niezawodność połączeń elektrycznych. Wysoka jakość materiałów gwarantuje stabilną pracę nawet w trudnych warunkach przemysłowych – przy ekspozycji na wilgoć, zmienne temperatury czy działanie olejów oraz środków chemicznych.
Typowe zastosowania przewodu połączeniowego M8 4-pin
- Automatyka przemysłowa – czujniki, elementy wykonawcze, systemy wejść/wyjść IO-Link oraz Fieldbus
- Linie produkcyjne i montażowe
- Robotyka i manipulatory
- Maszyny CNC
- Systemy transportu i logistyki
- Panele sterownicze i rozdzielnice
Konektor prosty 4-pinowy M8–M8 umożliwia szybkie, modułowe łączenie elementów i serwisowanie, a dzięki podwyższonej odporności na czynniki zewnętrzne gwarantuje długotrwałą i bezawaryjną eksploatację urządzeń.
Budowa i bezpieczeństwo produktu – kluczowe atuty techniczne
- Izolacja przewodów: wykonana z ognioodpornego materiału PP, wolnego od szkodliwych związków
- Pokrycie styku: pozłacane styki zwiększające niezawodność transmisji sygnału oraz odporność na korozję
- Wytrzymałość mechaniczna: przewód o wysokiej odporności na zginanie, skręcanie oraz wielokrotne cykle pracy
- Zgodność z wymaganiami UL, IEC oraz DIN dla aplikacji przemysłowych
- Łatwa identyfikacja żył – kolory: czarny, niebieski, biały i brązowy
Produkt polecany do nowych instalacji oraz zastosowań serwisowych w istniejących systemach, gdzie wymagane jest niezawodne, szybkie i bezpieczne łączenie urządzeń w standardzie M8.
