Męski prosty – żeński 90°
M12 – M12, 4-piny

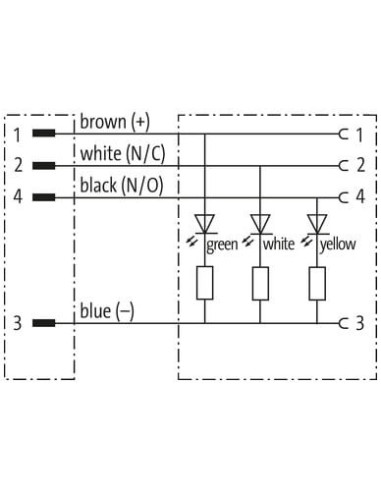

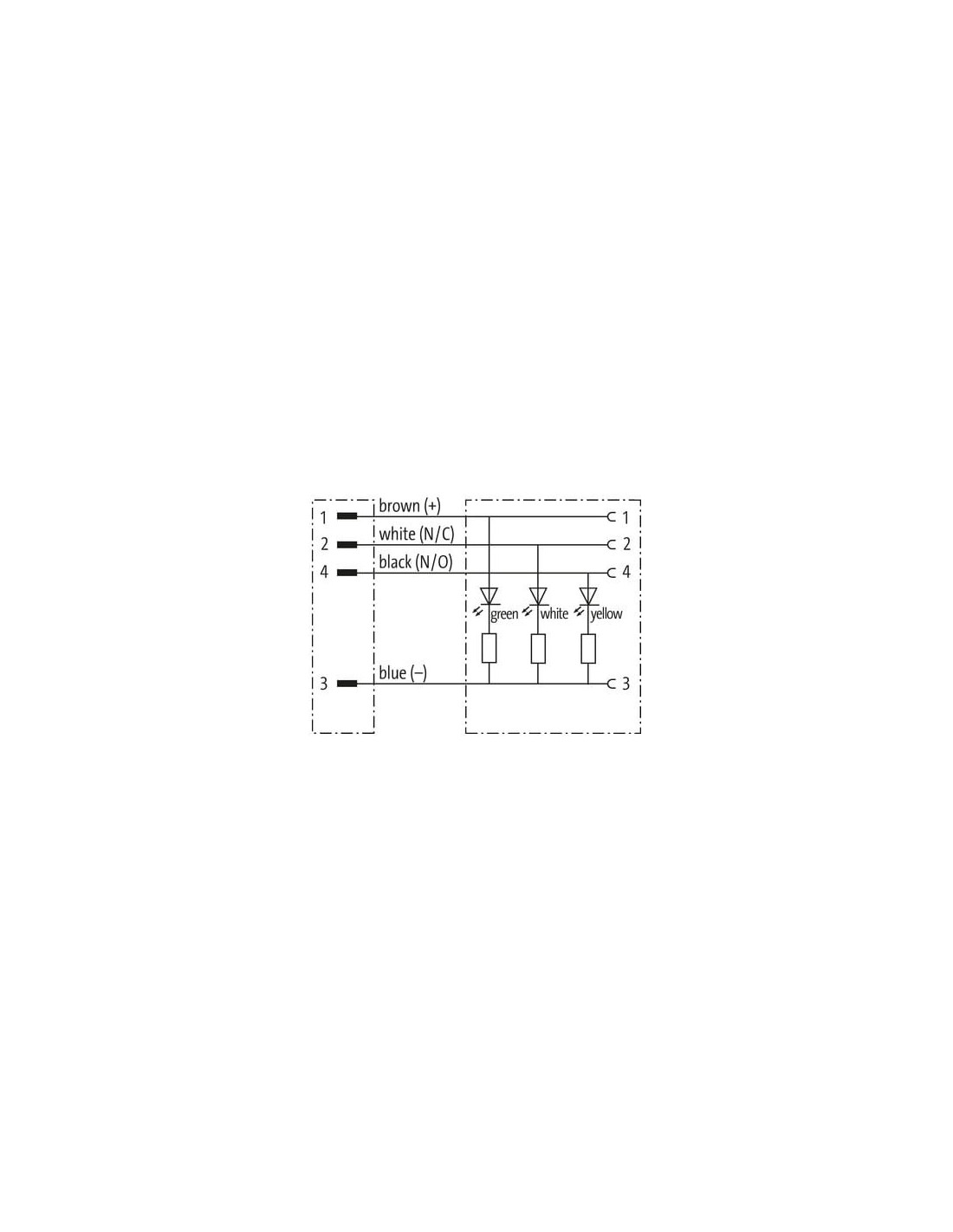

3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty – M12 żeński kątowy z LED 7000-40341-6340500 – profesjonalne rozwiązanie do automatyki
Konektor M12 męski prosty – M12 żeński kątowy z LED (kod produktu: 7000-40341-6340500) to niezawodny element połączeniowy do zastosowań zarówno przemysłowych, jak i automatyki. Wysoka jakość wykonania oraz zastosowanie materiałów odpornych na działanie chemikaliów i olejów pozwala na wykorzystanie w trudnych warunkach pracy.
Zastosowanie konektora M12 w przemyśle – wszechstronność i niezawodność
Konektory M12 znajdują szerokie zastosowanie w instalacjach przemysłowych, systemach automatyki, liniach produkcyjnych, maszynach oraz systemach czujnikowych. Złącza tego typu doskonale sprawdzają się przy łączeniu czujników, elementów wykonawczych, modułów sterujących oraz infrastruktury maszynowej, gdzie wymagana jest szczelność, odporność i stabilność połączenia.
Kluczowe cechy i zalety konektora M12 męskiego prostego – M12 żeńskiego kątowego z LED
- Wysoka trwałość – obudowa z PUR zapewnia bardzo dobrą odporność chemiczną oraz na działanie olejów.
- Wysoki poziom ochrony – stopień ochrony IP65, IP66K, IP67 według EN IEC 60529 umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Wskaźniki LED (biały, zielony, żółty) – szybka i wygodna diagnostyka stanu połączenia oraz sygnału bez potrzeby demontażu instalacji.
- Stabilne połączenie – konektor wyposażony w solidną śrubę radełkowaną oraz blokadę wykonaną z cynkowego odlewu ciśnieniowego z powłoką niklowaną.
- Szeroki zakres temperatur pracy – od -25°C do +85°C umożliwia montaż w różnych środowiskach przemysłowych.
- 4 piny, możliwość realizacji połączeń sygnałowych i zasilających w urządzeniach automatyki.
- Kabel o długości 5 m wykonany z materiałów bezhalogenowych oraz bezpiecznych dla środowiska.
- Typowe zastosowanie: integracja czujników, enkoderów, zaworów, modułów wyjściowych i wejściowych w sterownikach PLC.
Konektor M12 – funkcjonalność oraz bezpieczeństwo użytkowania
Dzięki odpowiedniej konstrukcji konektor M12 męski prosty do żeńskiego kątowego zapewnia szybki montaż, wygodne prowadzenie przewodu oraz wysoką szczelność połączenia. Zastosowane wskaźniki LED pozwalają na natychmiastową identyfikację stanu urządzenia oraz ewentualnego uszkodzenia sygnału. Bezpieczeństwo użytkowania gwarantuje zgodność z normą DIN EN 61076-2-101 oraz zastosowanie wysokiej klasy materiałów izolacyjnych i przewodzących.
Typowe wykorzystanie konektorów M12 z LED – automatyka i systemy czujnikowe
- Połączenia czujników i elementów wykonawczych w liniach produkcyjnych i maszynach CNC.
- Systemy transportowe i magazynowe – przesył sygnałów oraz zasilanie do czujników położenia i silników.
- Integracje urządzeń sterujących PLC – szybka wymiana sygnałów między elementami systemu.
- Systemy bezpieczeństwa – monitoring i szybka diagnostyka statusów dzięki diodom LED.
Konektor M12 7000-40341-6340500 zapewnia pewność działania oraz komfort użytkowania w wymagających aplikacjach przemysłowych i automatyki.
