Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

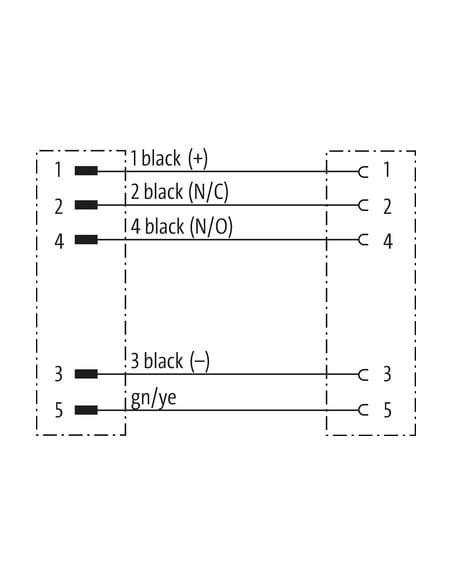

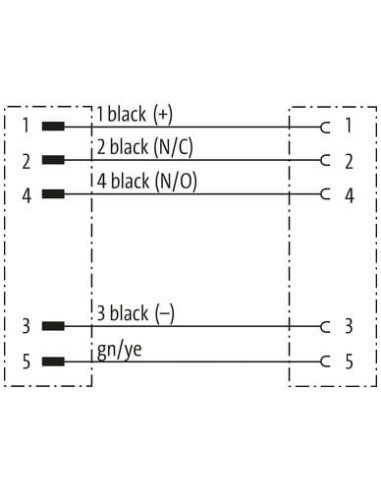

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

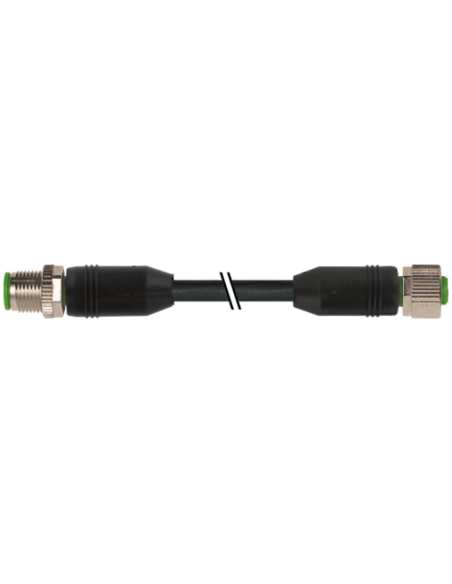

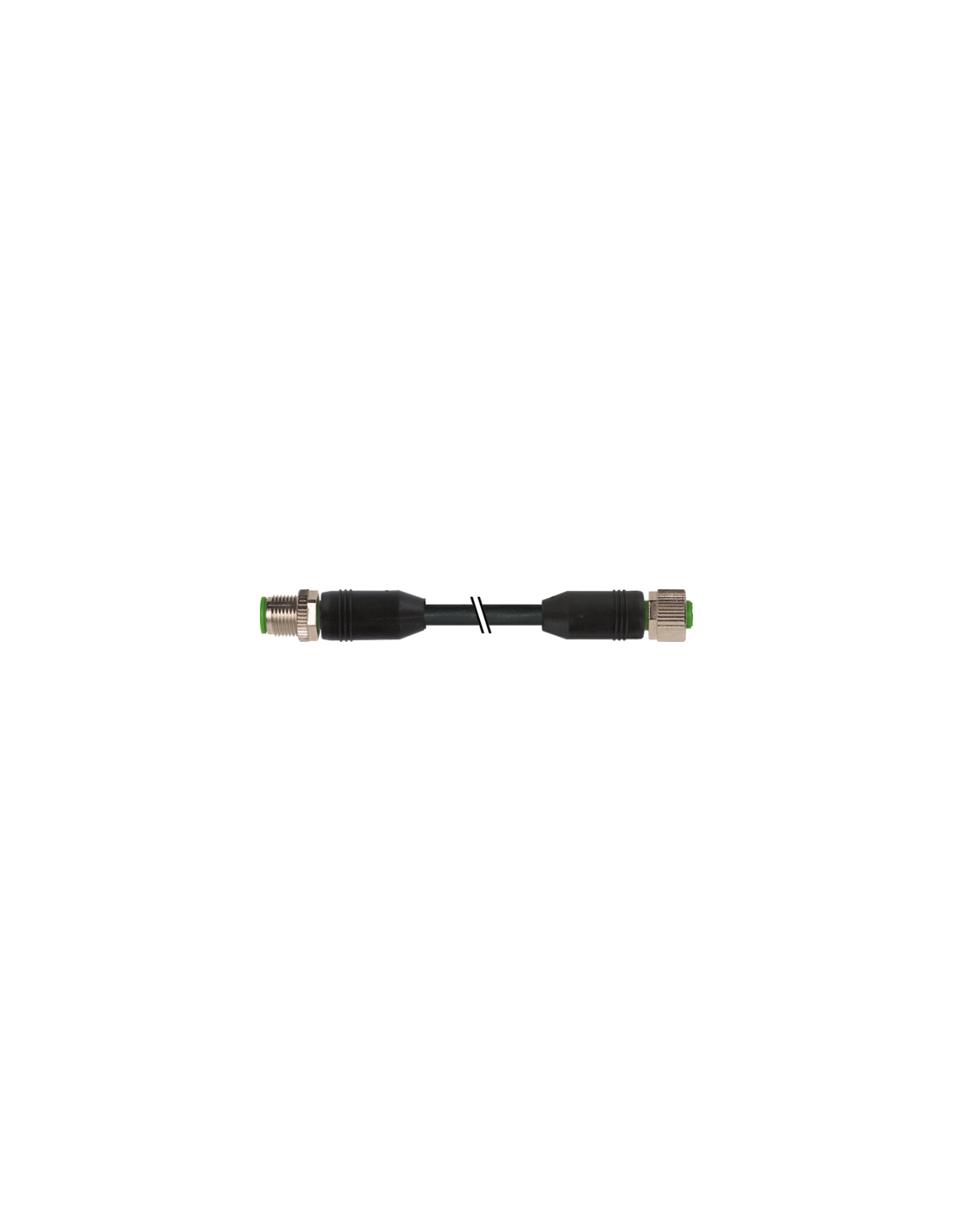

Konektor M12 męski – Konektor M12 żeński, 5-pinowy, 10 m – Przewód połączeniowy
Konektor M12 męski prosty – M12 żeński prosty (kod produktu: 7999-40041-6381000) to wysokiej jakości przewód połączeniowy o długości 10 metrów, zaprojektowany do zastosowań przemysłowych oraz automatyki przemysłowej. Produkt posiada złącza M12 z 5 pinami oraz opaskę kodującą typu A, co zapewnia kompatybilność z wieloma urządzeniami i systemami automatyki.
Budowa i materiały – wytrzymałość połączenia M12
Złącza wykonane są z tworzywa PUR o dobrej odporności chemicznej oraz na działanie olejów, natomiast elementy blokujące wykonano z niklowanego stopu i cynkowego odlewu ciśnieniowego. Całość przewodu chroni powłoka z PUR, która zapewnia podwyższoną trwałość nawet przy intensywnym użytkowaniu. Konstrukcja przewodu spełnia normę DIN EN 61076-2-101 (M12), a stopień ochrony IP67 gwarantuje odporność na kurz i wilgoć zarówno w warunkach zewnętrznych, jak i w halach produkcyjnych.
Zalety i korzyści stosowania przewodów M12 w automatyce
- Wysoka odporność na uszkodzenia mechaniczne – dzięki zastosowaniu wytrzymałych materiałów i metalowych złączy, kabel nadaje się do pracy w wymagających środowiskach przemysłowych.
- Odporność na oleje, smary, promieniowanie UV oraz chemikalia – przewód może być swobodnie stosowany w miejscach narażonych na kontakt z trudnymi mediami, typowymi dla zakładów przemysłowych.
- Podwyższona elastyczność powłoki z PUR – umożliwia łatwy montaż, także na ruchomych częściach maszyn oraz w aplikacjach robotycznych.
- Kompatybilność z szeroką gamą urządzeń – uniwersalne kodowanie A oraz standard M12 pozwalają na integrację z większością czujników, siłowników oraz innych komponentów automatyki.
- Stabilność połączenia elektrycznego – niskie opory przejścia oraz pewność kontaktu dla prądów do 4A oraz napięć do 125V AC/DC.
- Zabezpieczenie przeciwwstrząsowe – wytrzymała konstrukcja idealna do maszyn i linii produkcyjnych, gdzie wymagana jest odporność na wibracje i wstrząsy.
- Przyjazne oznakowanie przewodów – przewód pięciożyłowy z jednoznacznym oznaczeniem kolorystycznym (czarne przewody i żółto-zielony przewód ochronny).
Zastosowania – przewody M12 z 5 pinami
Konektory M12 z 5-pinowymi wtykami są powszechnie wykorzystywane w szerokim zakresie aplikacji, takich jak:
- Połączenia czujników i siłowników w systemach automatyki przemysłowej
- Sterowanie maszynami CNC, robotami przemysłowymi oraz liniami montażowymi
- Zastosowania w przemyśle spożywczym i farmaceutycznym (odporność na łatwe czyszczenie i środki chemiczne)
- Systemy transportu taśmowego, podajniki, systemy pakowania
- Technika transportowa i instalacje rozproszonych urządzeń peryferyjnych
Bezpieczeństwo i trwałość – przewód M12 o długiej żywotności
Przewód, dzięki solidnemu wykonaniu oraz wysokim parametrom wytrzymałościowym (IP67, odporność UV, odporność na oleje), stanowi pewny wybór do aplikacji przemysłowych, gdzie niezawodność i bezpieczeństwo pracy mają kluczowe znaczenie. Konstrukcja przeciwwstrząsowa oraz możliwość pracy w szerokim zakresie temperatur (-25°C do +85°C oraz –40°C do +90°C na przewodzie) sprawiają, że z powodzeniem sprawdza się zarówno w standardowych, jak i w trudnych warunkach.
Możliwości indywidualnej konfiguracji
Długość przewodu standardowo wynosi 10 metrów, jednak na życzenie możliwa jest dostawa innych długości, dostosowanych do konkretnych wymagań instalacji. Produkt spełnia rygorystyczne normy międzynarodowe i posiada odpowiednie certyfikaty jakości (m.in. cURus).
