Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

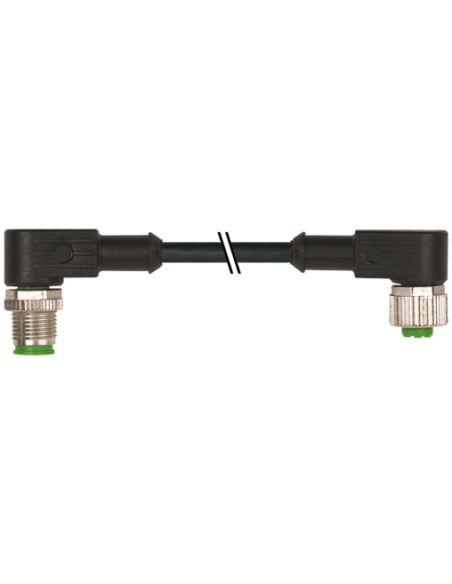

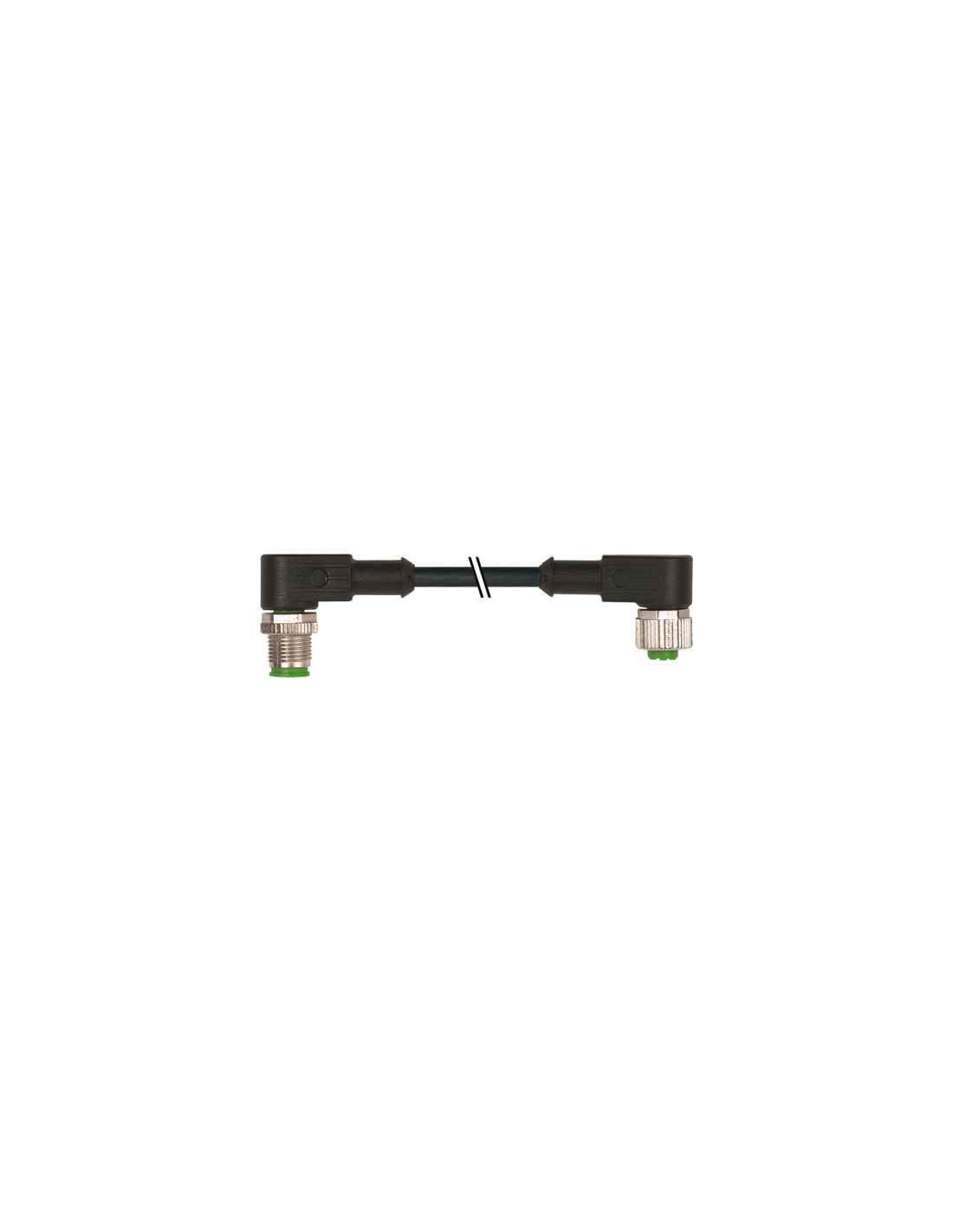

Kabel połączeniowy M12 90° męski – M12 90° żeński 4-pinowy 0,6 m – 7000-40261-6340060
Kabel M12 90° męski – M12 90° żeński to profesjonalny przewód połączeniowy wykorzystywany do transmisji sygnałów i zasilania w aplikacjach przemysłowych. Zapewnia niezawodne połączenie w warunkach wymagających wysokiej odporności na czynniki środowiskowe oraz mechaniczne.
Zastosowanie przemysłowe przewodu M12 – szerokie możliwości
Złącza M12 stosowane są w automatyce przemysłowej, robotyce, systemach czujników oraz sterowaniu maszynami. Produkt świetnie sprawdzi się jako łącznik elementów czujnikowych, urządzeń wykonawczych, napędów oraz urządzeń bezpieczeństwa. Przewód dedykowany jest również do instalacji w szafach sterowniczych i wszędzie tam, gdzie wymagane są pewne, szczelne i odporne na wibracje połączenia.
- Elastyczna konstrukcja – przewód o długości 0,6 m z elastyczną powłoką PUR pozwala na instalację nawet w trudno dostępnych miejscach.
- Odporność na czynniki chemiczne i oleje – obudowa i powłoka cechują się dobrą odpornością na działanie olejów, smarów i czynników chemicznych występujących w przemyśle.
- Stopień ochrony IP66K/IP67 – przewód idealny do pracy w środowisku narażonym na kurz, pył i ciecz.
- Kompatybilność – złącza zgodne z normą DIN EN 61076-2-101 (M12), kodowanie typu A, 4 piny.
- Odporność mechaniczna – wzmocniona konstrukcja zabezpieczająca przed wstrząsami i przeciążeniami mechanicznymi, a także elastyczność gwarantująca długowieczność nawet w instalacjach ruchomych.
Budowa i zalety przewodu M12 4-pinowego
Złącze M12 męskie i żeńskie w wersji kątowej 90° pozwala na wygodne prowadzenie instalacji w ograniczonej przestrzeni. Złącza posiadają nakrętki radełkowane, które ułatwiają szybki montaż i demontaż. Kabel wykonany jest z wytrzymałego tworzywa PUR, co zapewnia wysoką odporność na ścieranie, promieniowanie UV, benzynę oraz oleje. Wewnątrz znajdują się cztery żyły o przekroju 0,34 mm² każda, skręcane w celu zwiększenia elastyczności i odporności na przełamania.
- Złącza 90° – umożliwiają montaż równolegle do powierzchni urządzenia
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Wytrzymałość temperaturowa: praca ciągła w zakresie od -40°C do +85°C
- Ochrona przed zakłóceniami – skręcone żyły ograniczają wpływ zakłóceń elektromagnetycznych
- Wytrzymałość mechaniczna: odporność na zginanie, skręcanie oraz wielomilionowe cykle pracy w prowadnikach
Typowe zastosowania kabla połączeniowego M12
Produkt przeznaczony do:
- Podłączania czujników i siłowników w obrabiarkach, liniach produkcyjnych oraz automatyce przemysłowej
- Instalacji maszyn i urządzeń pracujących w trudnych warunkach środowiskowych
- Integracji sterowników PLC z elementami wykonawczymi
- Łączenia systemów bezpieczeństwa oraz zdalnego sterowania
Dlaczego warto wybrać przewód 7000-40261-6340060?
Kabel M12 90° męski – M12 90° żeński to rozwiązanie dedykowane do wymagających instalacji, gdzie liczy się niezawodność, szczelność połączeń oraz odporność na czynniki zewnętrzne i mechaniczne. Szeroki zakres temperatur pracy, wysoka odporność na zginanie i skręcanie oraz wytrzymała powłoka PUR sprawiają, że przewód doskonale sprawdzi się w pracy ciągłej na liniach produkcyjnych i w aplikacjach zautomatyzowanych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
