Customized printing and packaging
Męski prosty – żeński proste

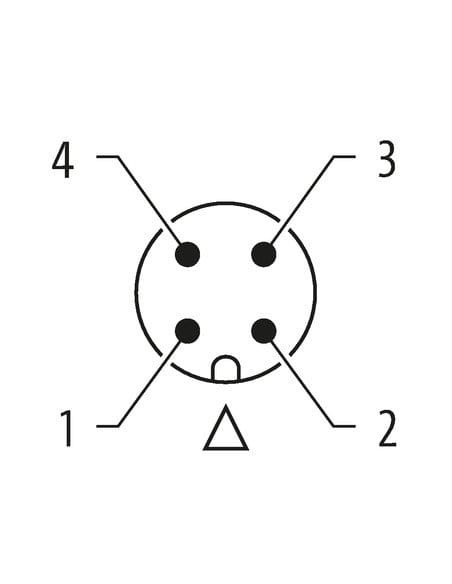

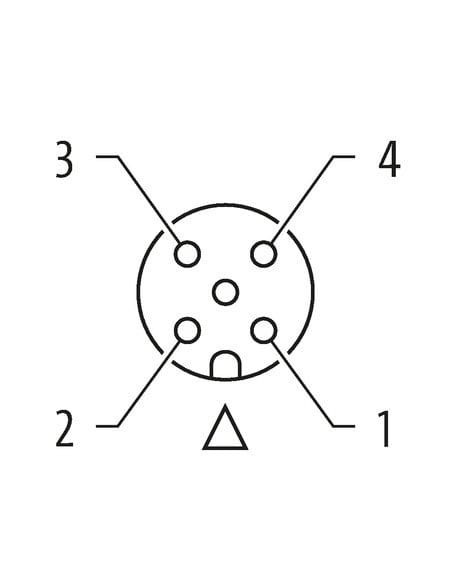

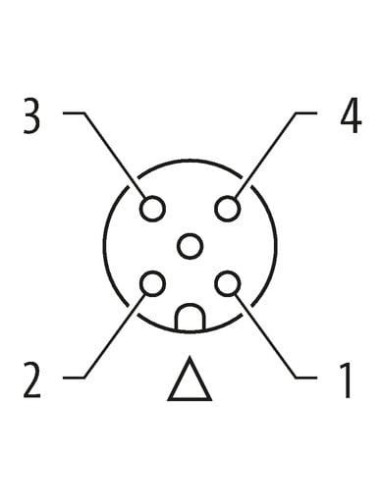

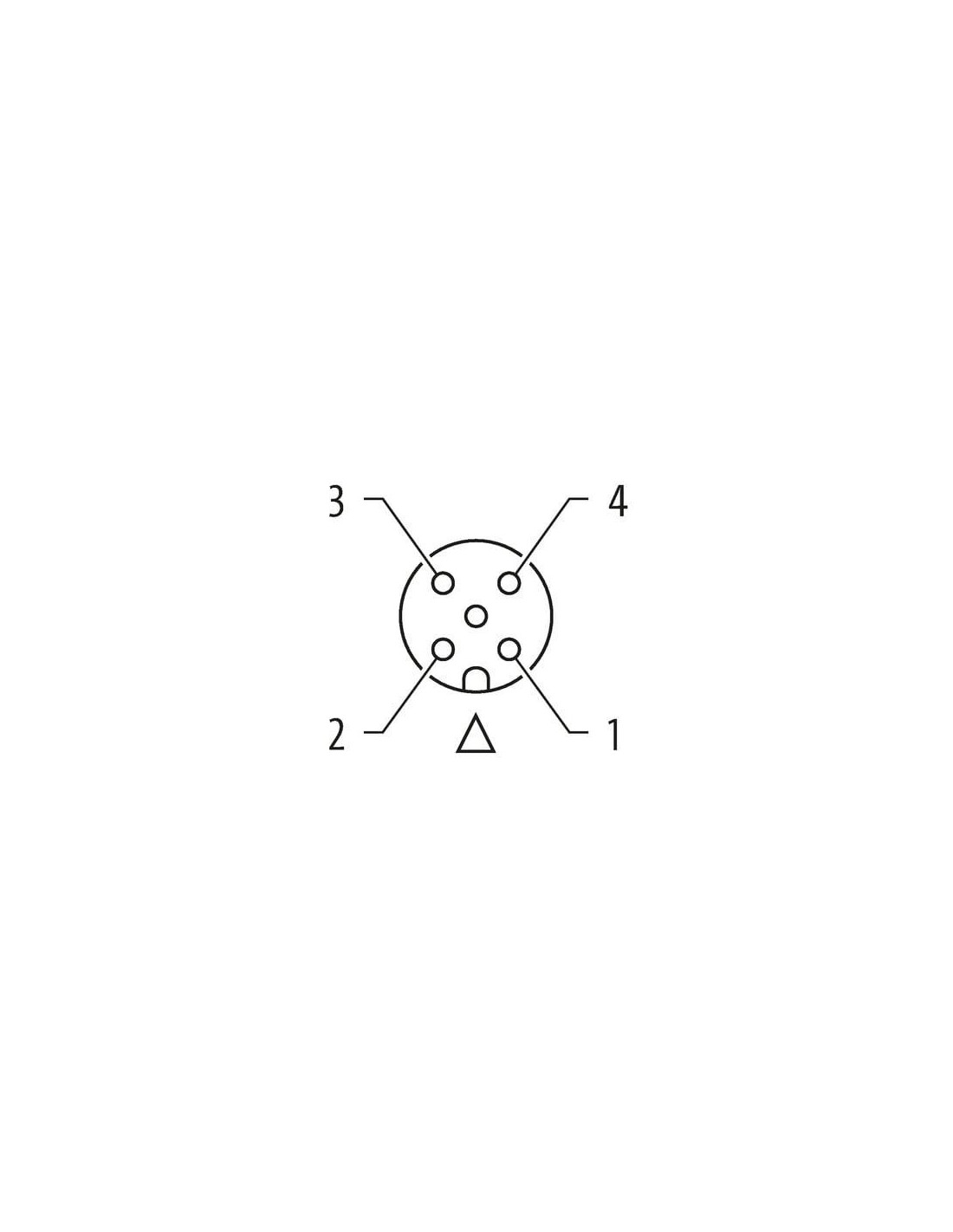

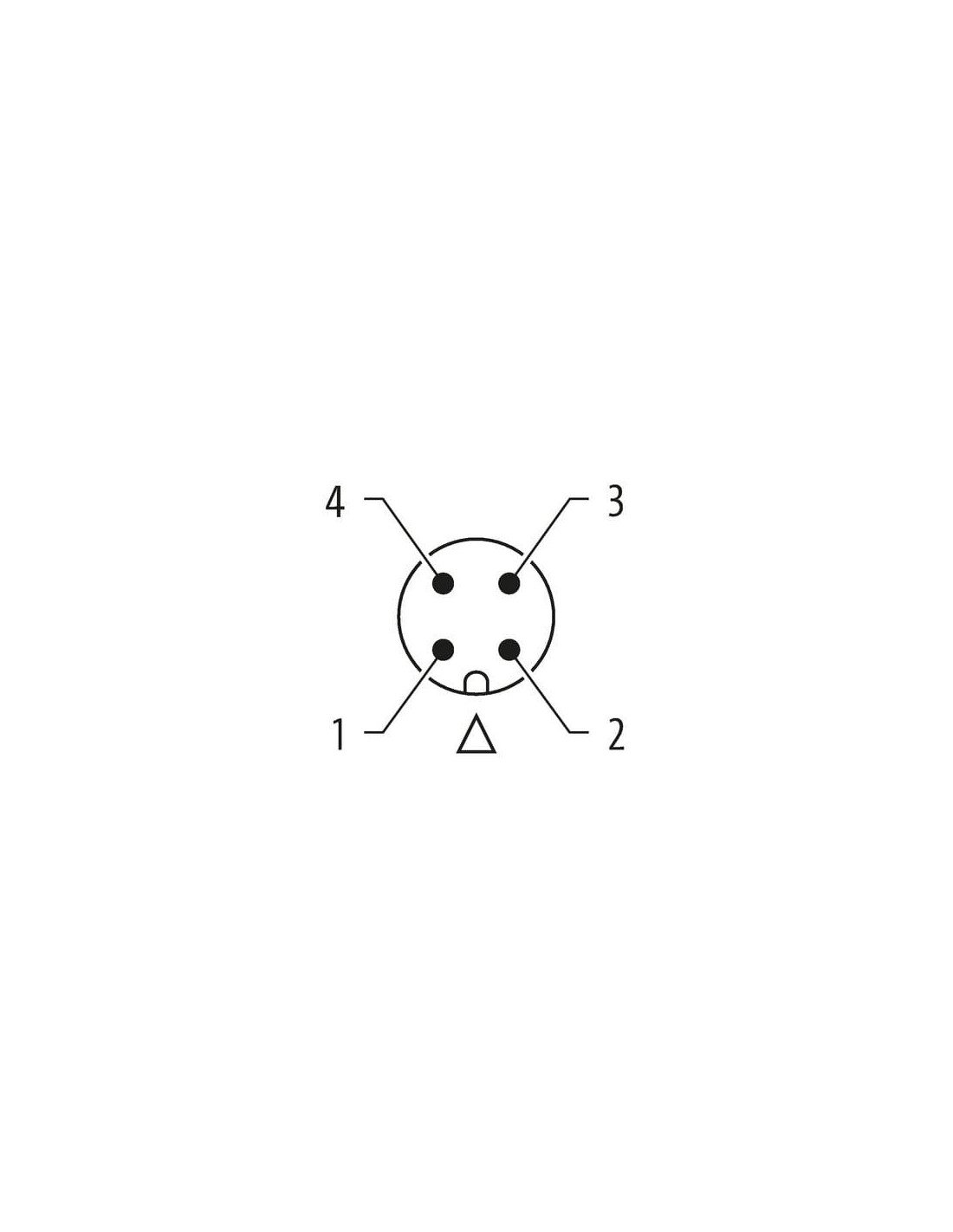

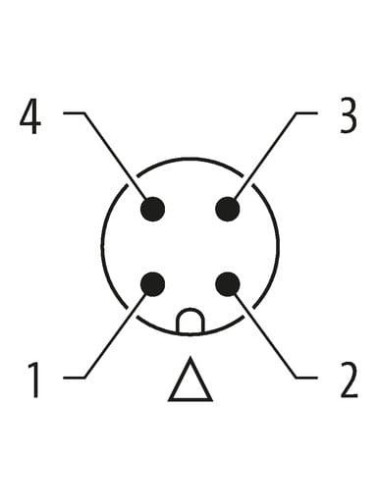

M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

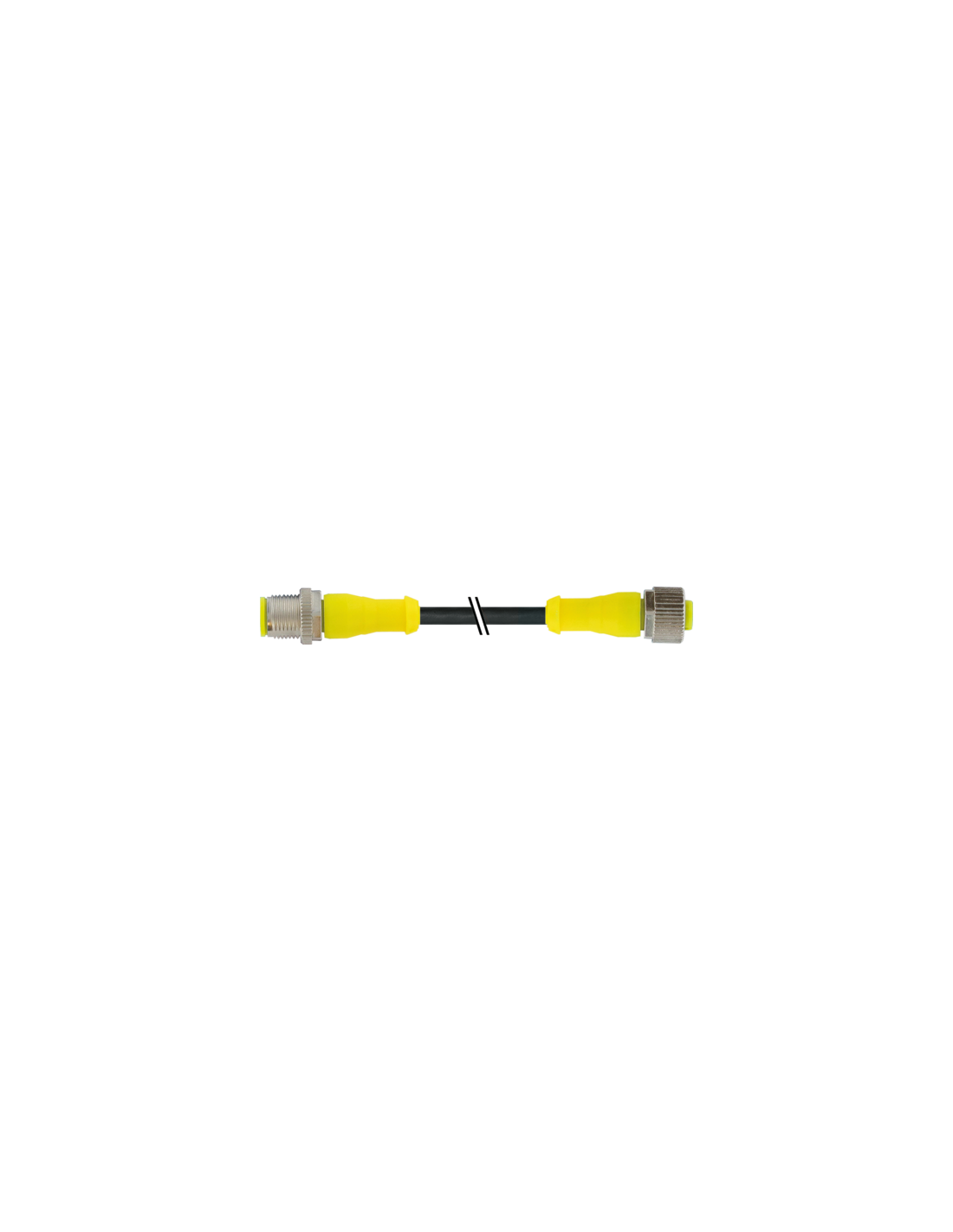

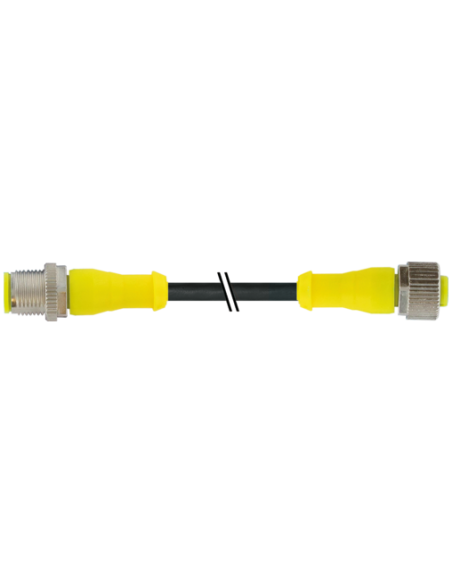

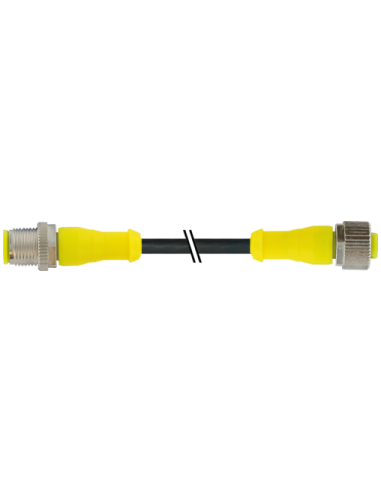

Złącze M12 męskie 0° / M12 żeńskie 0° – Wytrzymały przewód AIDA 7357-40021-6540200
Złącze M12 męskie 0° / M12 żeńskie 0° to solidny i niezawodny przewód przemysłowy zaprojektowany z myślą o wymagających aplikacjach automatyki oraz środowiskach przemysłowych, w których niezawodność połączenia ma kluczowe znaczenie.
Zastosowania przewodu M12-M12 – Przemysł, Automatyka, Robotyka
Przewody M12 z 4 stykami stanowią uniwersalne rozwiązanie dla systemów automatyki, linii produkcyjnych, stanowisk zrobotyzowanych, urządzeń sterujących, sensorów oraz siłowników. Doskonale sprawdzają się zarówno w maszynach przemysłowych, jak i w rozdzielniach czy aparaturze pomiarowej.
- Zastosowanie w systemach automatyki przemysłowej
- Integracja z czujnikami, sterownikami PLC oraz siłownikami
- Możliwość użytkowania w warunkach podwyższonego zapylenia, wilgotności i narażenia na oleje
- Praca w środowiskach o wysokich wymaganiach dotyczących odporności na uszkodzenia mechaniczne
- Montaż w maszynach, aplikacjach mobilnych oraz na stanowiskach spawalniczych
Najważniejsze cechy i korzyści z zastosowania złącza M12
Złącze wykonane jest z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej na oleje i agresywne media (zawsze należy dobrać przewód do warunków pracy). Wtyczki M12, proste (0°), męska i żeńska posiadają cztery piny ze stykami pozłacanymi, które gwarantują niezawodność oraz długą żywotność połączenia elektrycznego.
- Symbol produktu: 7357-40021-6540200
- Kodowanie AIDA
- Czteropinowe złącze zapewniające szybkie i pewne przesyłanie sygnałów oraz zasilania
- Odpowiednie dla napięć roboczych AC/DC do 250 V
- Odporność na odpryski spawalnicze dzięki cynkowemu odlewowi
- Odporność na czynniki chemiczne i oleje (materiał PUR)
- Klasa szczelności oraz wytrzymałość na zanieczyszczenie (stopień 3)
- Przewód bezhalogenowy, wolny od kadmu, silikonu i ołowiu
- Temperatura pracy dla przewodu: od -40°C do 90°C
- Zwiększona odporność mechaniczna i elastyczność przewodu (materiał PUR, 58 ± 3 Shore D)
Budowa przewodu M12 4-pin – Wysoka jakość i trwałość w każdej aplikacji
Przewód o długości 2 m posiada skrętkę z 4 żyłami miedzianymi, z każdą o przekroju 0,34 mm². Izolacja żył z PP (polipropylen) oraz płaszcz z PUR zapewniają doskonałą ochronę przed uszkodzeniami mechanicznymi oraz wpływem niekorzystnych czynników zewnętrznych.
- Układ żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Średnica zewnętrzna przewodu: 4,7 mm
- Minimalny promień zgięcia: 5 x średnica przewodu (montaż stały), 10 x średnica (ruch)
- Wysoka trwałość – przewód odporny na 10 milionów cykli gięcia oraz skręcanie
Złącze M12 – Łatwy montaż, standardowe kodowanie, bezpieczne połączenie
Klasyczne złącza M12 gwarantują szybki i pewny montaż dzięki zakręcanej nakrętce (klucz 13 mm), co zapewnia trwałość oraz doskonały kontakt nawet przy licznych cyklach podłączania i odłączania.
- Prosty montaż „pod klucz” – szybkość i bezpieczeństwo połączenia
- Symetryczne złącze męskie i żeńskie – uniwersalność zastosowania
- Zgodność z najpopularniejszymi standardami automatyki
Podsumowanie – Przewód M12 Męski/Żeński 4-pin – niezawodność w automatyce
Złącze M12 męskie 0° / żeńskie 0° AIDA 7357-40021-6540200 to przemysłowy przewód połączeniowy o wysokiej odporności na uszkodzenia mechaniczne, czynniki chemiczne oraz środowiskowe. Sprawdza się w trudnych warunkach pracy, gwarantując bezpieczeństwo oraz niezawodność przesyłanych sygnałów. Stanowi doskonały wybór do integracji w nowoczesnych liniach produkcyjnych, układach automatyki oraz przy rozbudowie systemów maszyn i urządzeń przemysłowych.
