Męski prosty – żeński proste
M8 – M8
6-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,2 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Moment obrotowy | 0,2 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | NBR |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

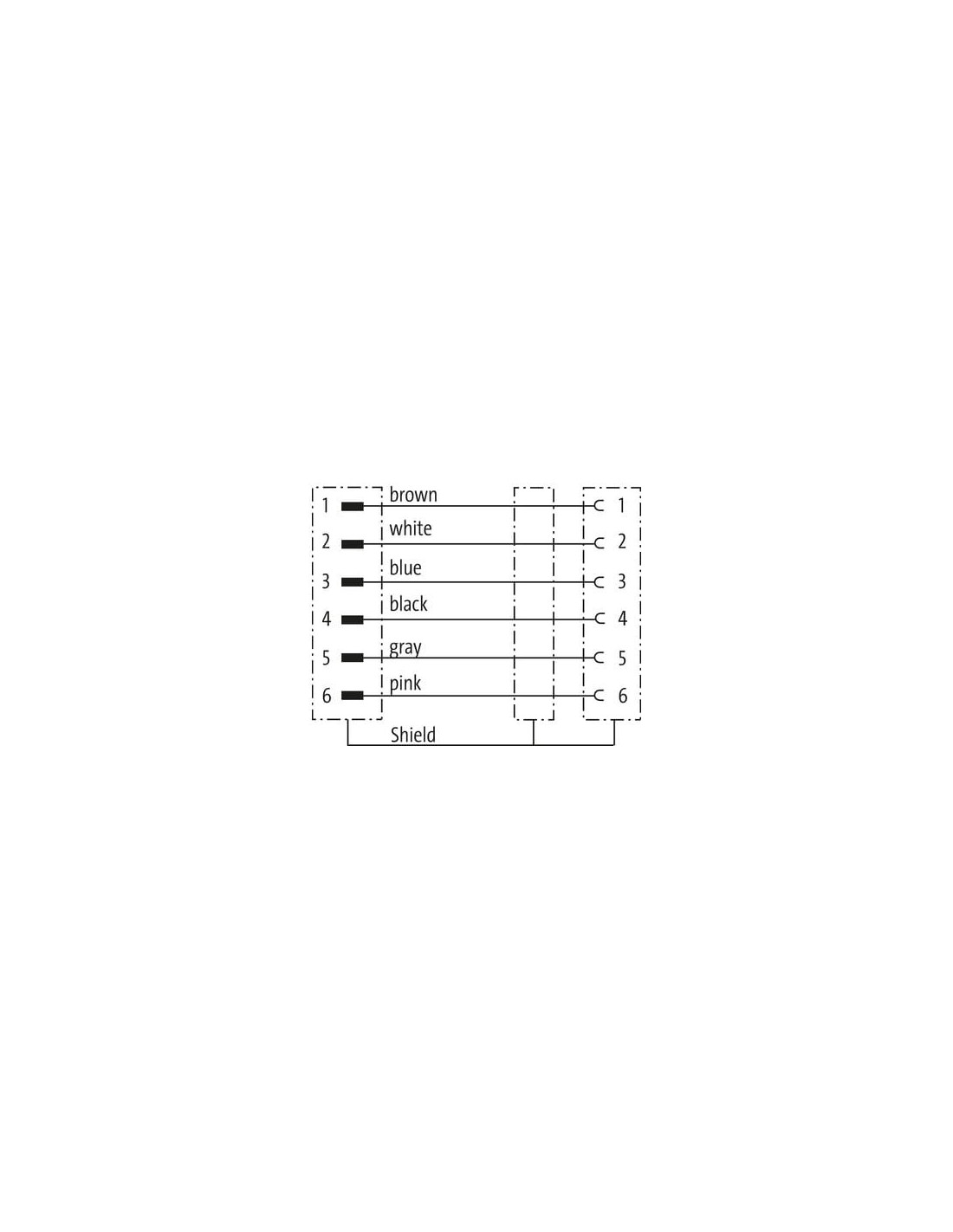

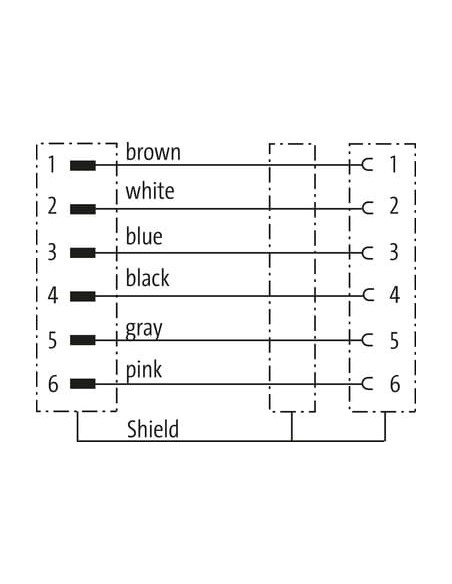

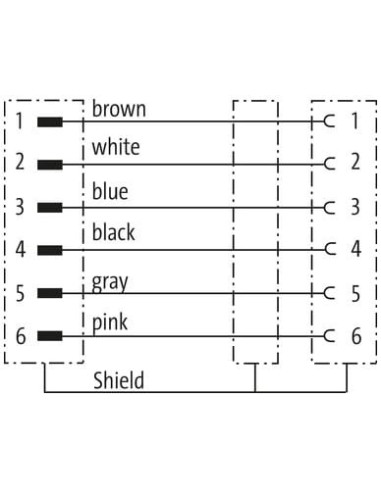

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 493 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Filler | tak |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Cable weigth | 37,4 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 6 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |

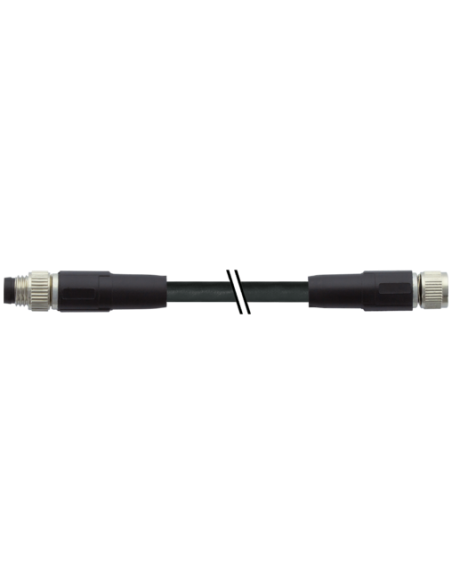

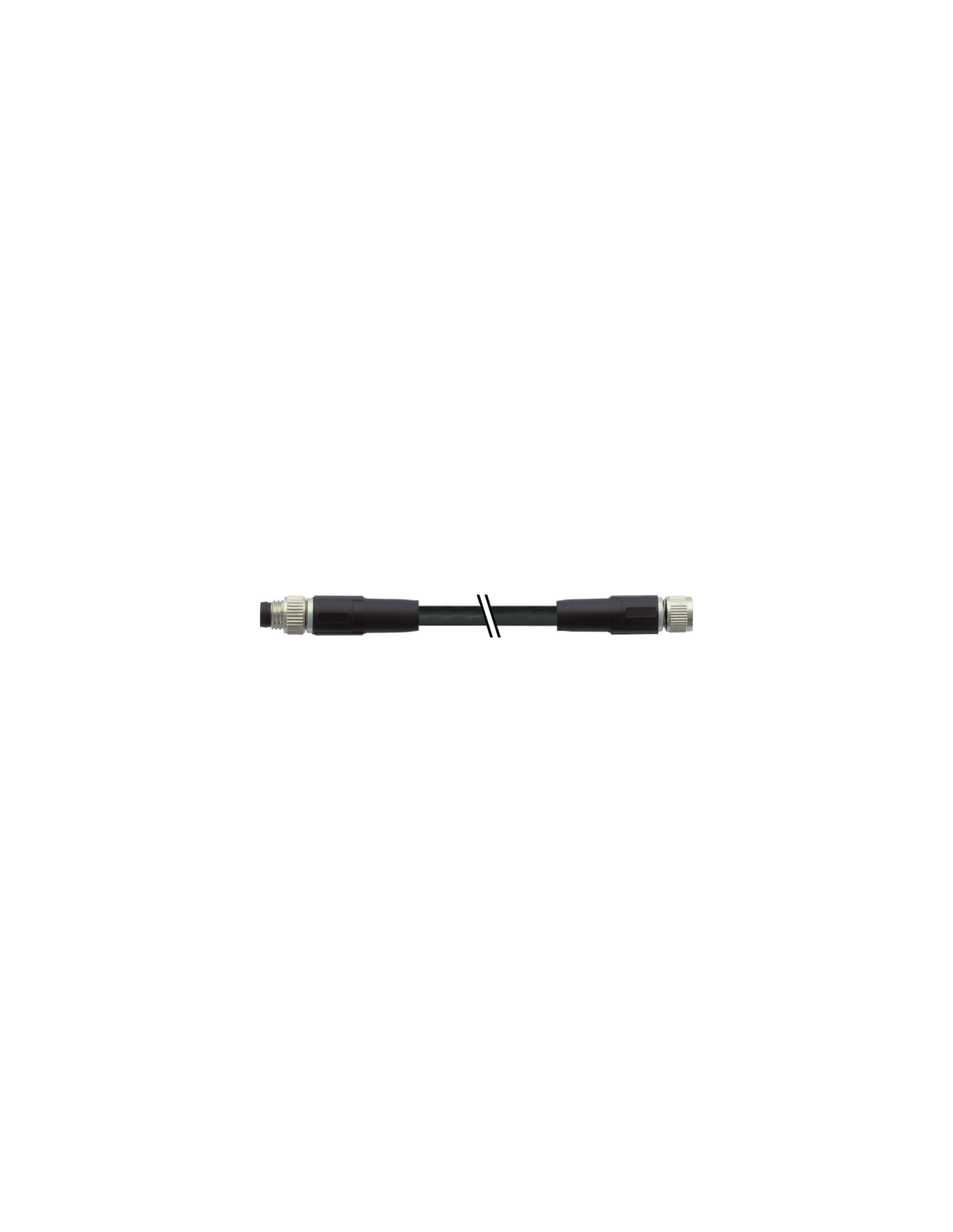

Przewód połączeniowy ekranowany M8 6-pinowy – męski/prosty do żeńskiego/prostego 0°, 3 m
Przewód połączeniowy M8 męski 0° do M8 żeński 0° ekranowany o długości 3 metrów to profesjonalne rozwiązanie do transmisji sygnałów i zasilania w wymagających warunkach przemysłowych. Produkt charakteryzuje się solidną konstrukcją oraz wysoką odpornością na czynniki środowiskowe i chemiczne, co przekłada się na niezawodność działania w automatyce przemysłowej oraz systemach sterowania.
Zastosowania i funkcjonalność przewodu M8 ekranowanego 6-pinowego
Przewód z złączami M8 6-pinowymi stosowany jest w wielu aplikacjach automatyki przemysłowej, m.in.:
- Podłączanie czujników oraz siłowników w liniach produkcyjnych i maszynach przemysłowych.
- Systemy sterowania oraz transmisji sygnałów, w których kluczowa jest ochrona przed zakłóceniami elektromagnetycznymi.
- Budowa rozdzielni i szaf sterowniczych, gdzie wymagane są kompaktowe, niezawodne i łatwo montowalne połączenia.
- Zastosowania w środowisku o podwyższonym ryzyku kontaktu z olejami, chemikaliami lub wilgocią, dzięki wysokiej klasie ochrony IP65/IP67.
Kluczowe cechy techniczne złącza M8 6-pin – zastosowania oraz zalety
Wysoka klasa ochrony IP65/IP67 zapewnia odporność na kurz, wilgoć oraz krótkotrwałe zanurzenie w wodzie.
Ekranowanie przewodu gwarantuje skuteczną ochronę sygnałów przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w środowiskach przemysłowych.
Wytrzymałość mechaniczna – przewód został wyposażony w wytrzymałą powłokę PUR oraz solidne złącza, co umożliwia długotrwałą pracę w trudnych warunkach.
Odporność chemiczna i olejowa – powłoka oraz materiały styków zapewniają wysoką trwałość w kontakcie z wieloma substancjami przemysłowymi.
Sześciopinowe złącza pozwalają na przesył zarówno sygnałów, jak i zasilania różnych urządzeń w jednym przewodzie.
Budowa przewodu M8 męski/żeński 0° – szczegółowa charakterystyka i montaż

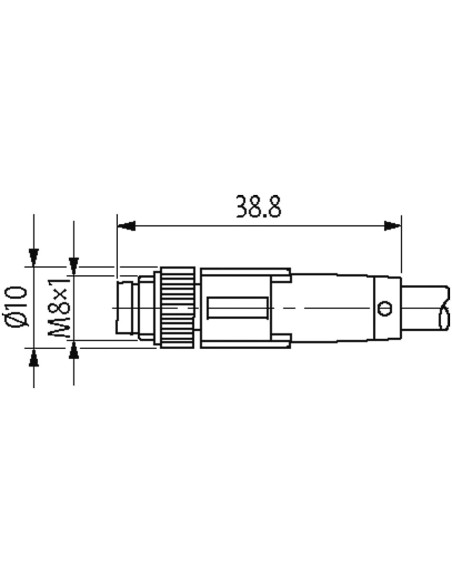

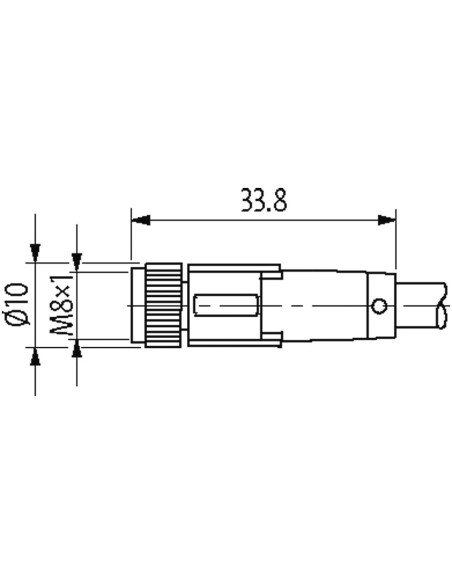

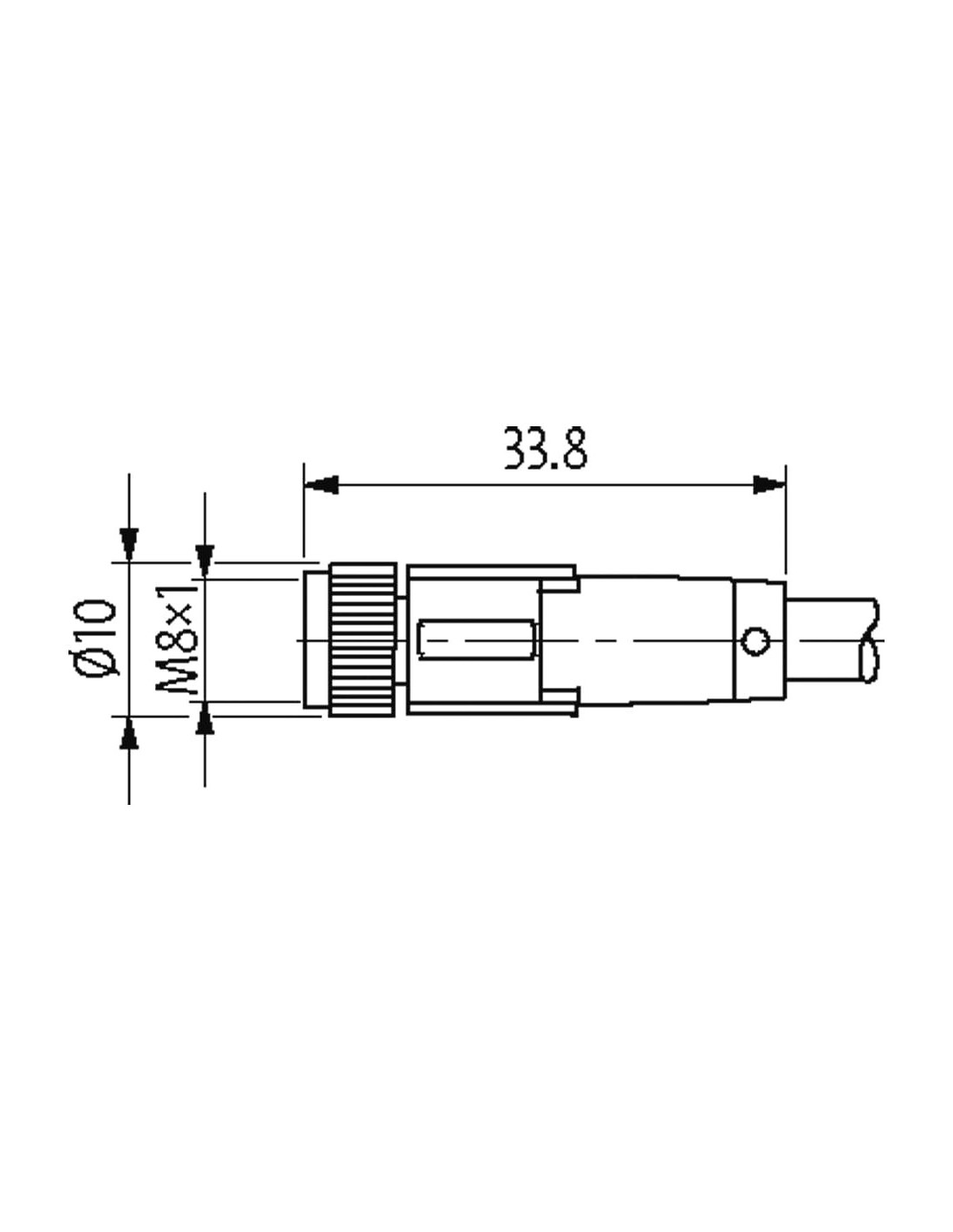

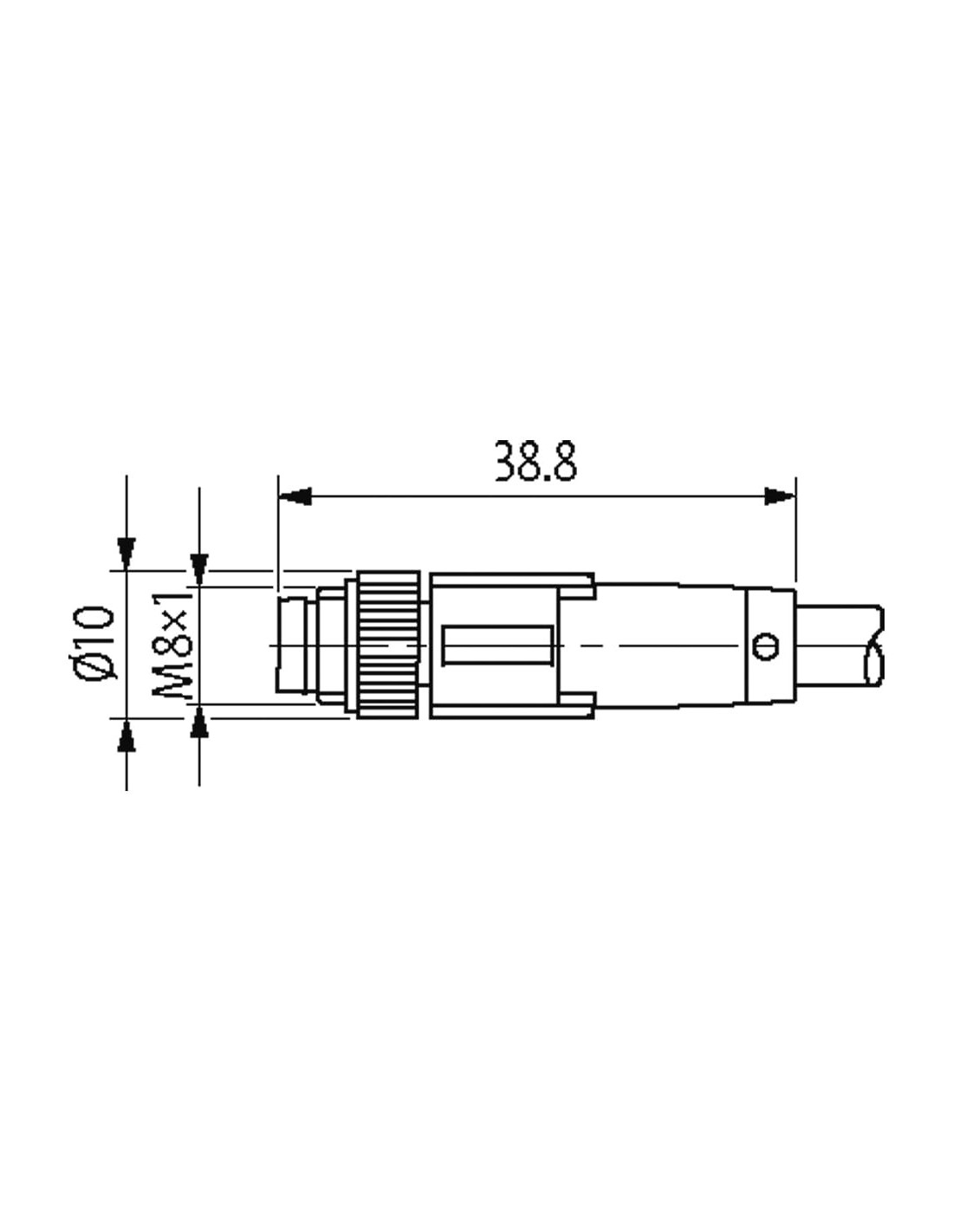

- Złącze M8 męskie 0° oraz M8 żeńskie 0° – standaryzowane wymiary (M8 x 1), szybkość i wygoda montażu.
- Długość przewodu: 3 m (możliwość zamówienia innych długości).
- Wytrzymała powłoka PUR oraz ekran z oplotu miedzianego dla ochrony sygnałów i trwałości przewodu.
- Temperaturowy zakres pracy: od -25 °C do 90 °C (przewód: od -40 °C do +80 °C), co umożliwia użycie w bardzo szerokim spektrum środowisk.
- Wytrzymałość na zginanie – przewód przystosowany do pracy w ruchu (żywotność 4 mln cykli w prowadnikach).
Typowe branże i wykorzystanie przewodu M8 6-polowego ekranowanego
Automatyka przemysłowa, robotyka, linie produkcyjne, systemy transportu wewnętrznego, produkcja maszyn i urządzeń specjalnych oraz budowa rozdzielni – wszędzie tam, gdzie niezbędna jest odporność na zakłócenia oraz szybki i bezpieczny montaż. Przewód idealnie sprawdzi się jako element instalacji sygnałowych oraz do połączeń czujników wymagających niezawodności.
Podsumowanie – przewód ekranowany M8 6-pin męski/prosty – żeński/prosty, 3 m
Kompleksowe, trwałe złącze do systemów przemysłowych o wysokiej odporności środowiskowej i EMC. Dzięki zastosowaniu standaryzowanych złączy M8 oraz wysokiej jakości przewodu ekranowanego, produkt ten znajduje szerokie zastosowanie w połączeniach automatyki, robotyki i inżynierii produkcyjnej, gdzie liczy się długoterminowa niezawodność oraz ochrona sygnału.
