Męski prosty – żeński proste
M12 – M12, 5-piny
USA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 5 |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 5 |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | U05 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,72 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 46,9 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |
Przewód M12 męski – M12 żeński 5-pinowy o długości 3 metrów jest przeznaczony do profesjonalnych zastosowań przemysłowych, gdzie istotna jest niezawodność połączenia oraz odporność na czynniki zewnętrzne. Dzięki zastosowaniu najwyższej jakości materiałów, kabel charakteryzuje się wysoką trwałością oraz odpornością na warunki środowiskowe.
Przewód M12 prosty-prosty 5-pinowy sprawdza się jako element łączeniowy w systemach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach wymagających przesyłu sygnałów i zasilania. Umożliwia szybkie i bezpieczne łączenie czujników, siłowników, zaworów oraz innych urządzeń wyposażonych w złącza M12.
Złącza M12, typ prosty – prosty, są kompatybilne z najpopularniejszymi standardami automatyki przemysłowej, co pozwala na uniwersalne zastosowanie. Przewód pięcioprzewodowy zapewnia pełne wykorzystanie dostępnych pinów, co umożliwia obsługę zaawansowanych czujników i urządzeń wielofunkcyjnych.

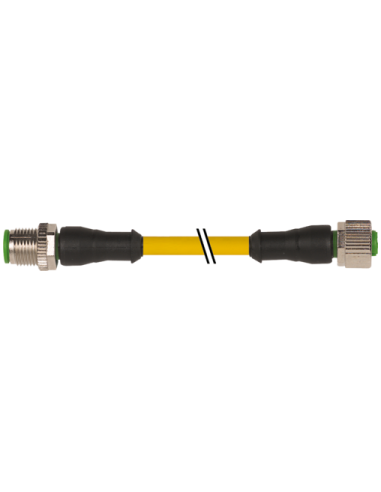

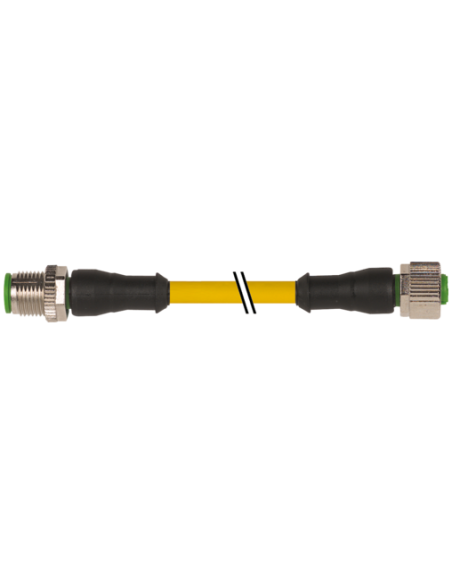

Wtyczka M12 oraz gniazdo M12 z wysokiej jakości niklowanym zamknięciem oraz obudową z odpornego na uszkodzenia tworzywa sztucznego zapewniają stabilne połączenie i odporność na uszkodzenia mechaniczne. Kąt 0° pozwala na łatwą instalację nawet w trudno dostępnych miejscach, a wyraźny żółty płaszcz kabla ułatwia identyfikację na linii produkcyjnej.
Złącze 5-pinowe umożliwia przesyłanie zarówno sygnału, jak i zasilania, nawet w wymagających aplikacjach. Konstrukcja gwarantuje prawidłowe przypisanie przewodów, a zgodność z normami pozwala na integrację z istniejącymi systemami automatyki.
Zaawansowane właściwości materiału pozwalają na stosowanie kabla w zakresie temperatur od -40°C do +105°C (praca stała) oraz od -20°C do +90°C (praca w ruchu). Trwała izolacja zapobiega uszkodzeniom i utracie szczelności, nawet przy wielokrotnym zginaniu.
Złącze kablowe M12 męski – żeński 7700-40041-U050300 umożliwia montaż w pojazdach przemysłowych, liniach produkcyjnych, urządzeniach robotycznych oraz systemach bezpieczeństwa, zapewniając nieprzerwaną transmisję sygnału i zasilania, nawet w trudnych warunkach eksploatacyjnych.
To rozwiązanie jest idealne dla instalacji, w których liczy się niezawodność połączeń, wytrzymałość i elastyczność montażu.
