Męski prosty – żeński 90°

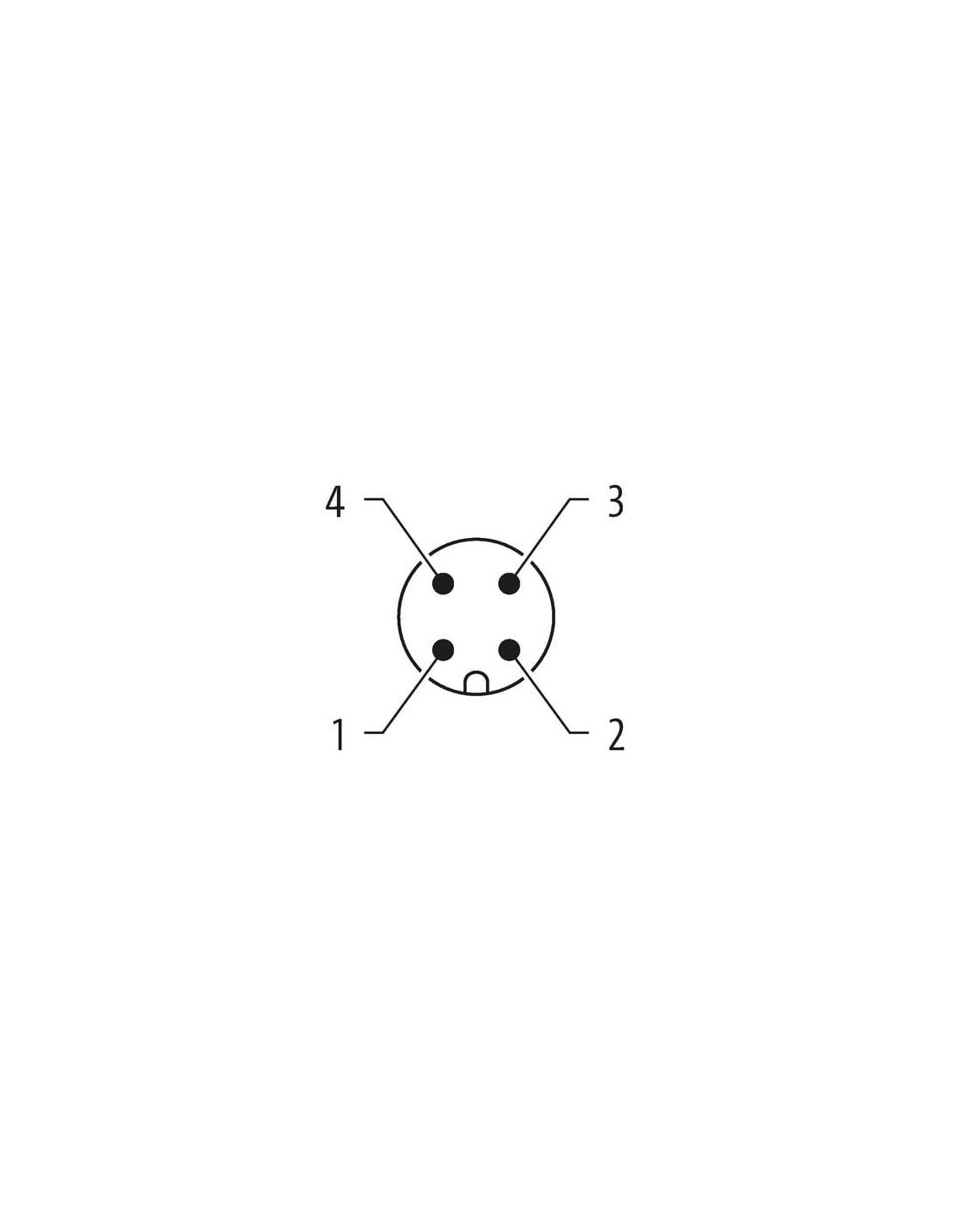

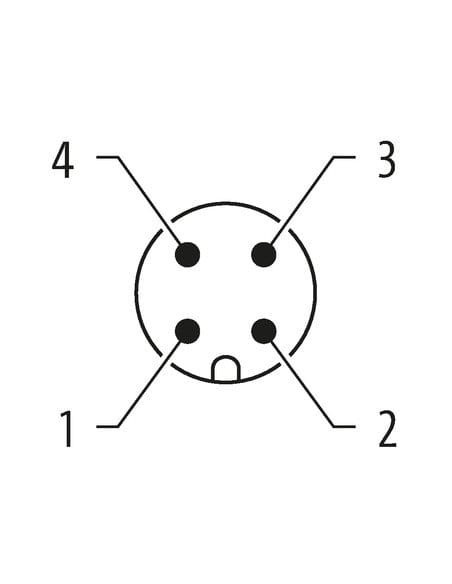

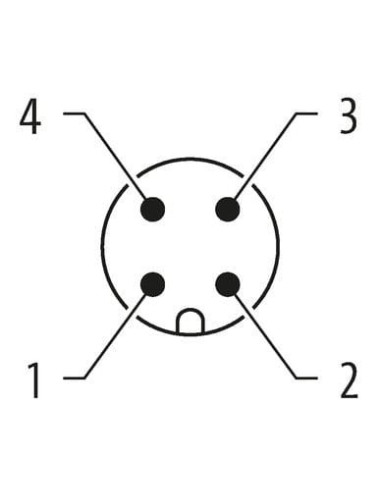

M12 – M12, 4-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 241 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

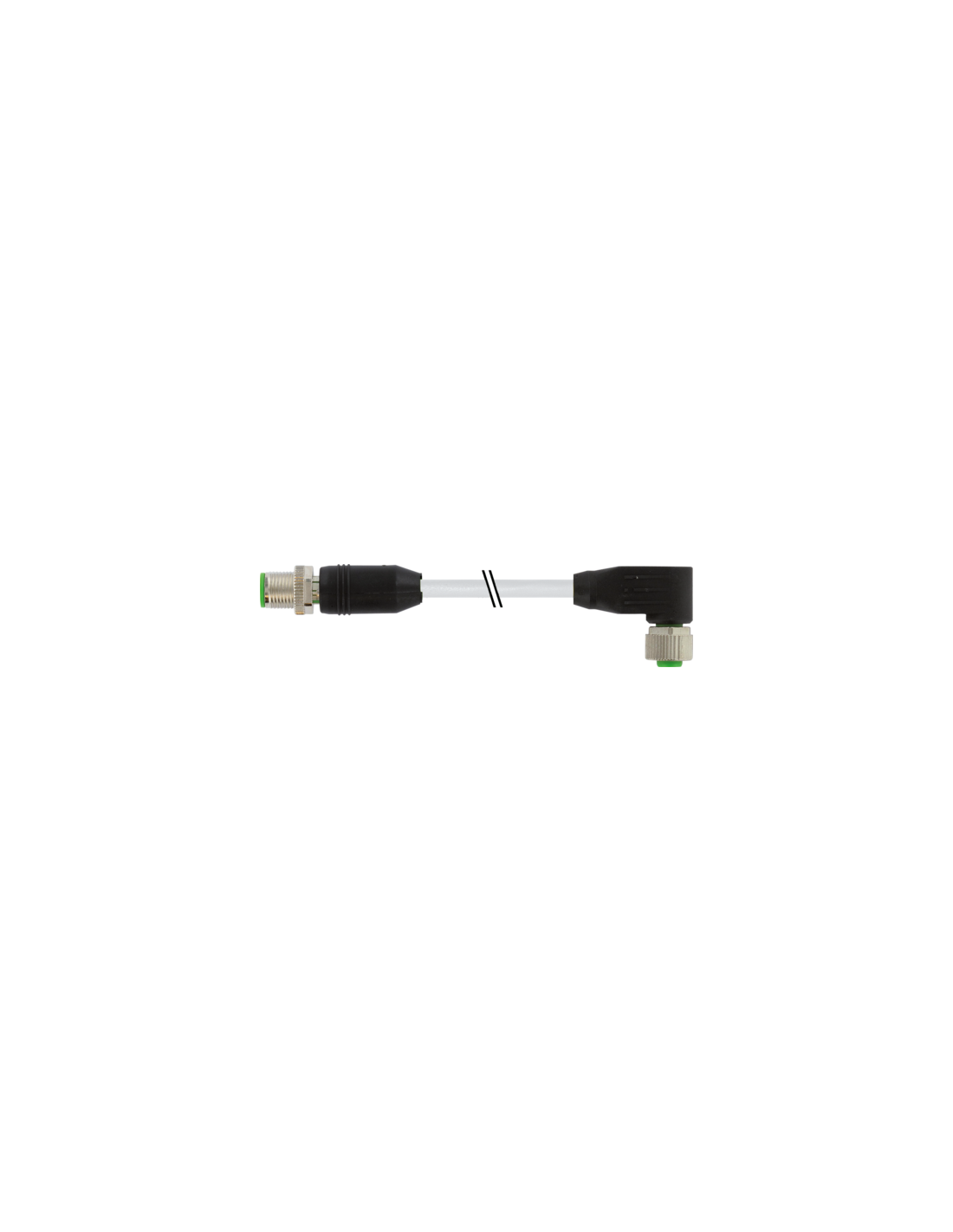

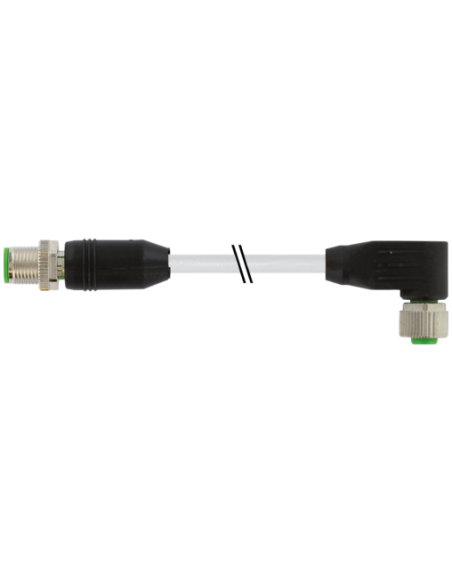

Przewód M12 męski prosty – M12 żeński kątowy 90°, ekranowany – 4 piny, 3 m
M12 męski prosty / M12 żeński 90° ekranowany to zaawansowany przewód połączeniowy o długości 3 metrów, przystosowany do przemysłowych aplikacji automatyki, sterowania oraz transmisji sygnałów i zasilania. Złącza M12, zapewniające pewność połączenia oraz wysoką odporność na czynniki zewnętrzne, znajdują szerokie zastosowanie w nowoczesnych instalacjach przemysłowych i maszynach produkcyjnych.
Zastosowania przewodu M12 ekranowanego – automatyka, maszyny, robotyka
Kabel M12-M12, 4-pinowy, ekranowany doskonale sprawdza się w instalacjach wymagających niezawodnej transmisji sygnałów w trudnych warunkach przemysłowych. Najczęściej wykorzystywany jest w:
- Automatyce przemysłowej – integracja czujników, siłowników, sterowników PLC
- Inżynierii maszyn – łączenie elementów automatyki maszyn oraz urządzeń specjalistycznych
- Robotyce – transmisja sygnałów i zasilania w ruchomych częściach instalacji
- Systemach wizyjnych i bezpieczeństwa – szybkie i pewne przesyłanie danych sensorycznych
- Przemysłowych systemach IoT – łączenie urządzeń w sieci IIoT z zachowaniem wysokiej odporności EMC
Najważniejsze cechy konstrukcyjne przewodu M12
- Kątowe złącze żeńskie 90° – umożliwia zastosowanie w trudno dostępnych miejscach i zapewnia optymalną organizację okablowania.
- Ekranowanie przewodu – oplot miedziany, ocynowany (pokrycie 80%), minimalizuje zakłócenia elektromagnetyczne i gwarantuje stabilność transmisji.
- Solidna obudowa z tworzywa sztucznego – odporna na działanie środków chemicznych i olejów (przy doborze należy uwzględnić specyfikę aplikacji).
- Płaszcz przewodu z PUR – wykazuje wysoką odporność na uszkodzenia mechaniczne oraz łatwość czyszczenia, nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonu.
- Wysoka szczelność – stopnie ochrony IP66K oraz IP67 chronią połączenie przed kurzem, wodą, wilgocią oraz silnymi strumieniami wody.
Wytrzymałość i niezawodność – przewód M12 do aplikacji przemysłowych
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12) i charakteryzuje się prądami do 4 A i napięciem roboczym do 60 V. Solidne i hermetyczne wykonanie pozwala na stosowanie przewodu w obszarach o wysokiej dynamice ruchu, gdzie wymagany jest promień zgięcia wynoszący nawet 5x średnicę zewnętrzną w instalacjach stałych oraz 10x średnicę zewnętrzną w aplikacjach ruchomych.
- Liczba cykli gięcia wynosi do 5 milionów (C-track, 25°C)
- Zakres temperatur pracy: -40°C do 90°C (praca z długą żywotnością)
- Odporność na płomień: zgodność z normami UL 1581, IEC 60332-2-2
- Kodowanie A oraz śruba montażowa SW13 dla wygodnej i pewnej instalacji

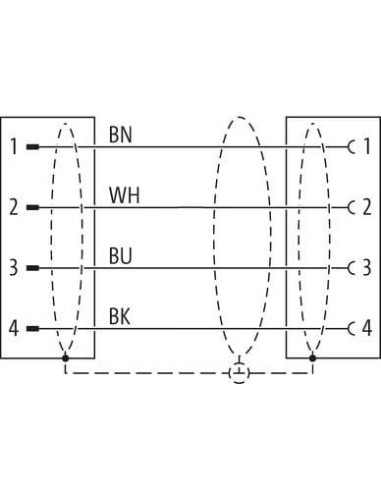

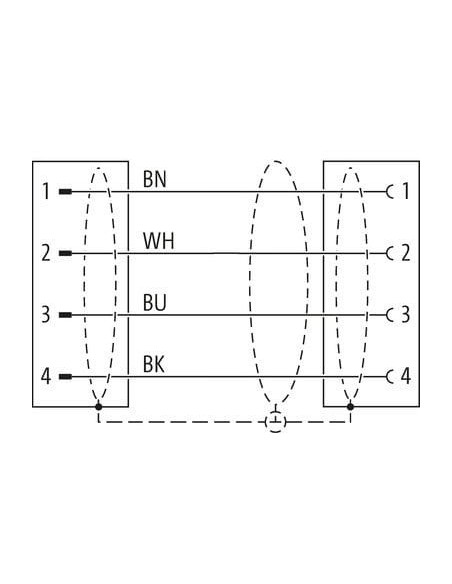

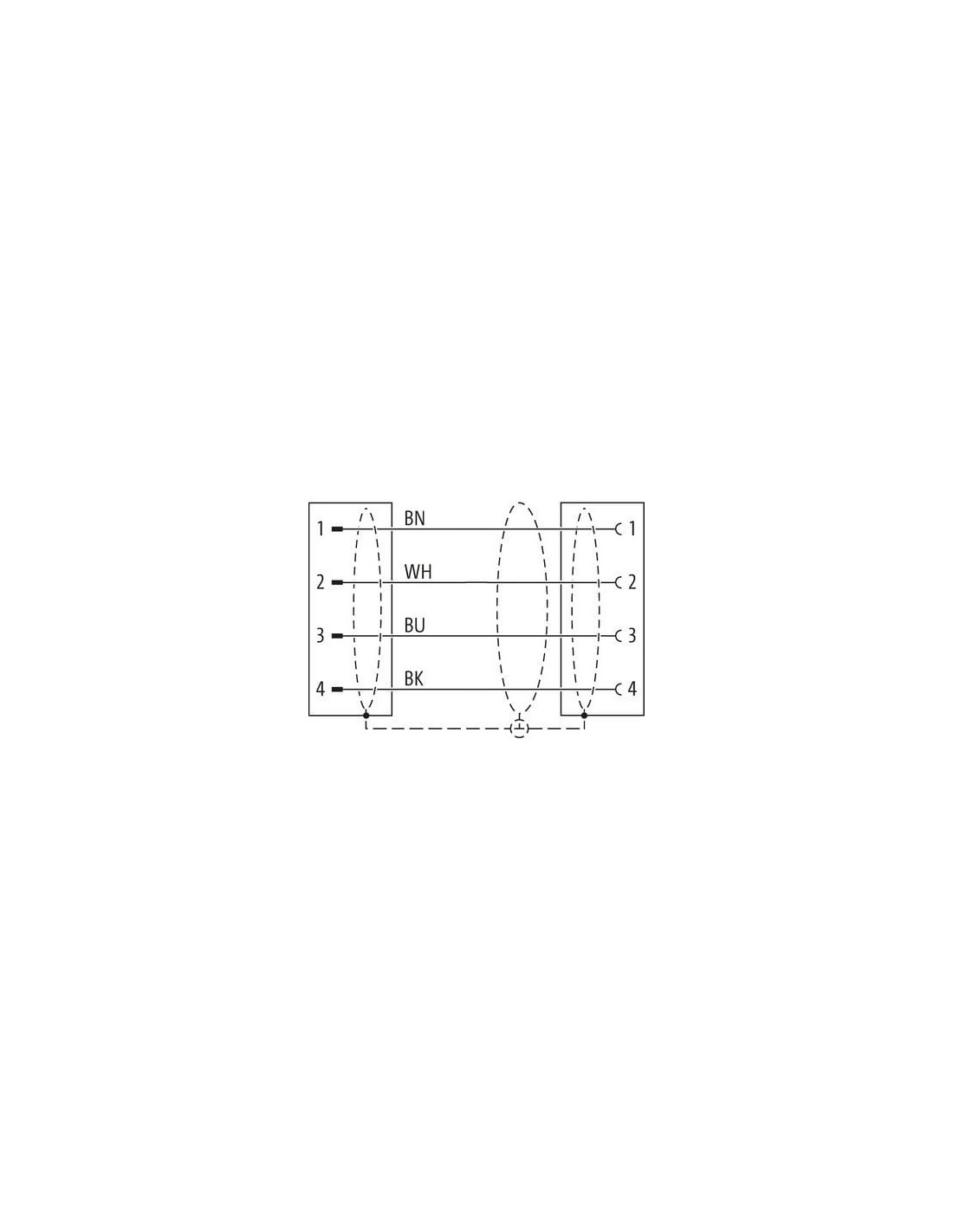

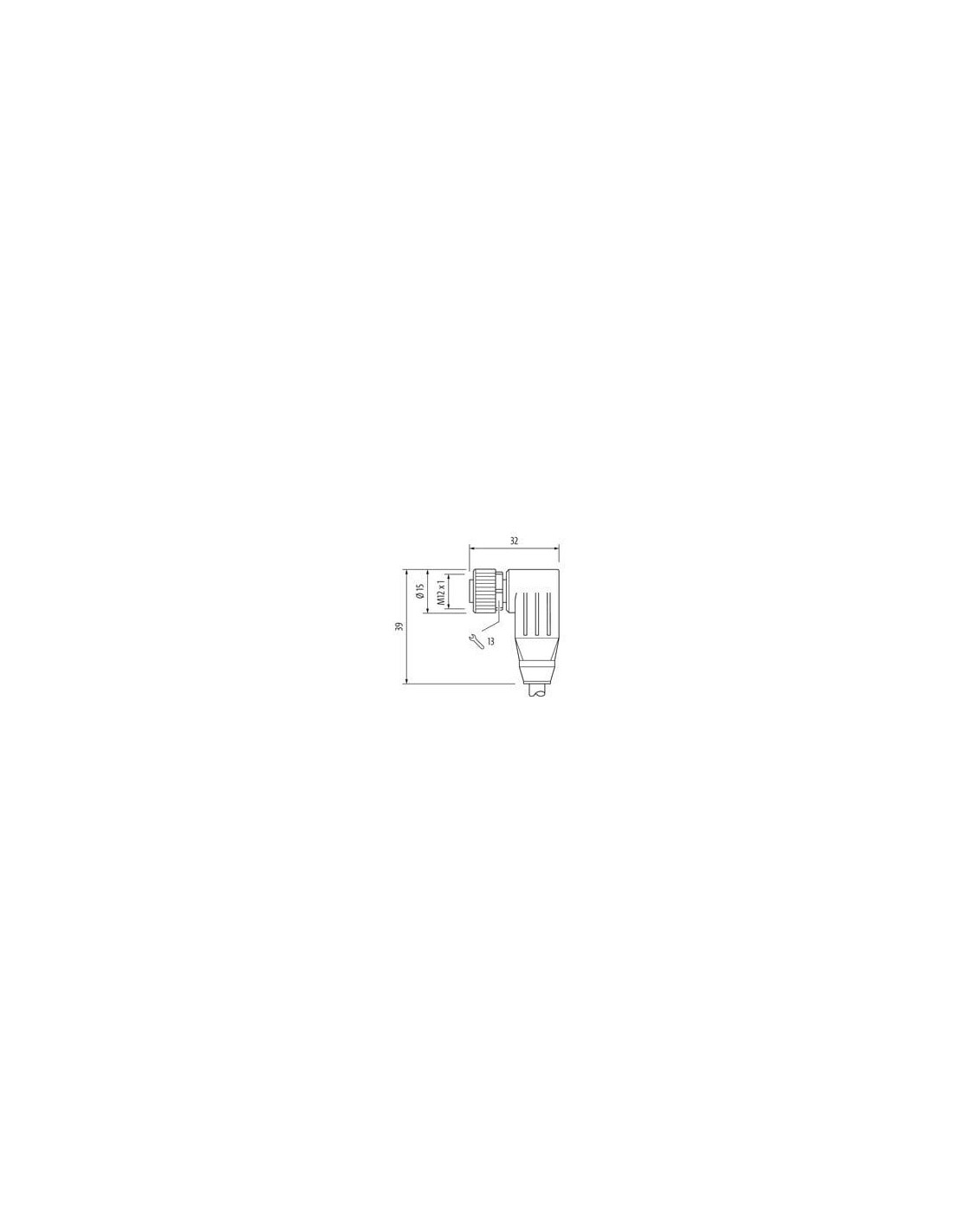

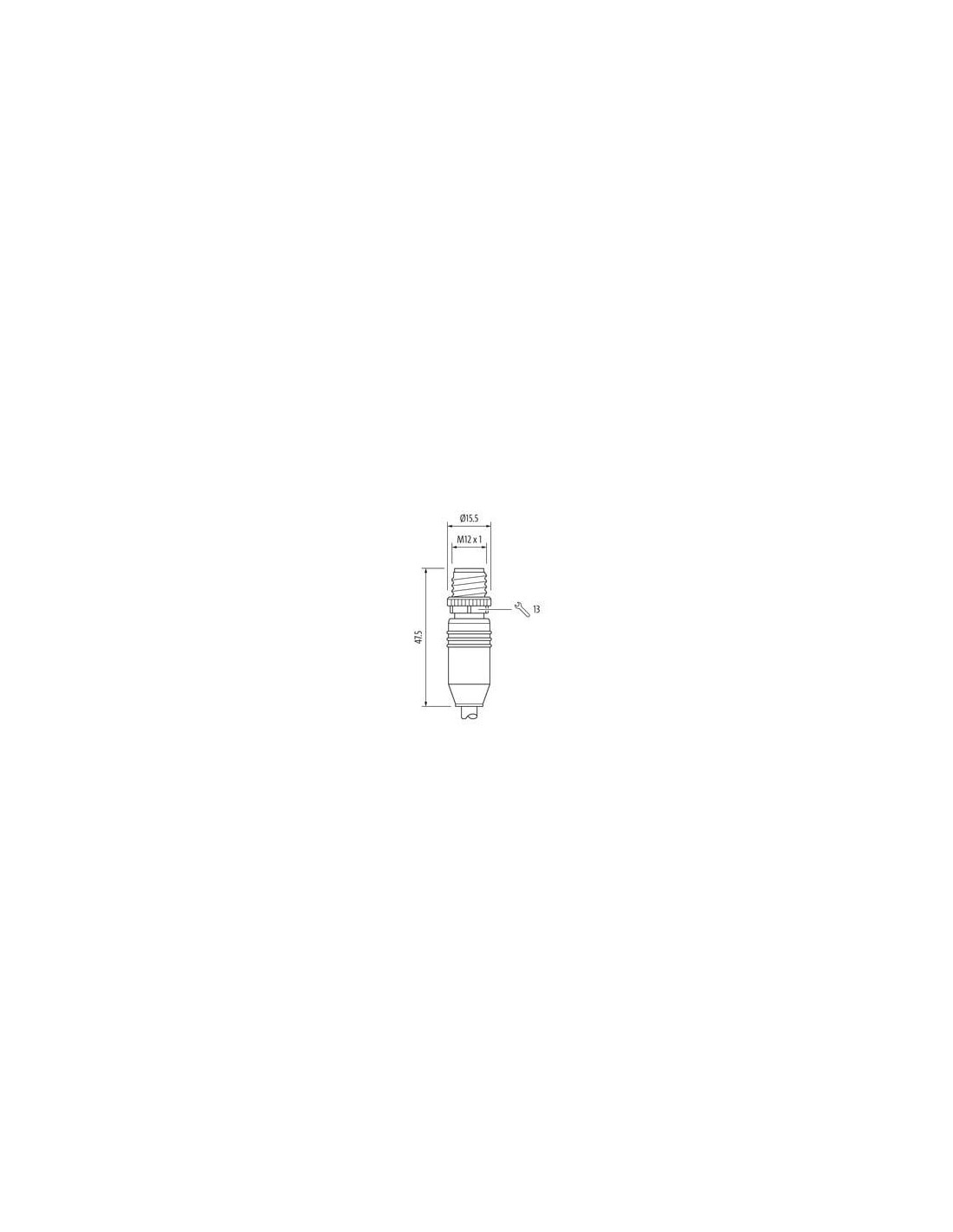

Schemat i konstrukcja przewodu M12

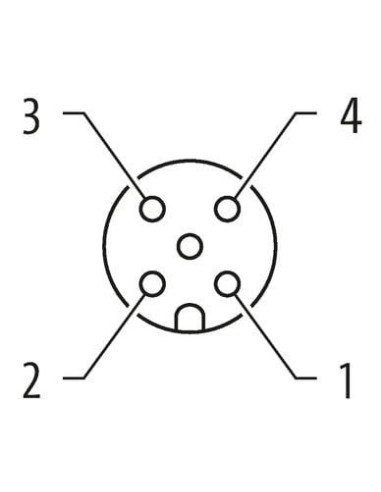

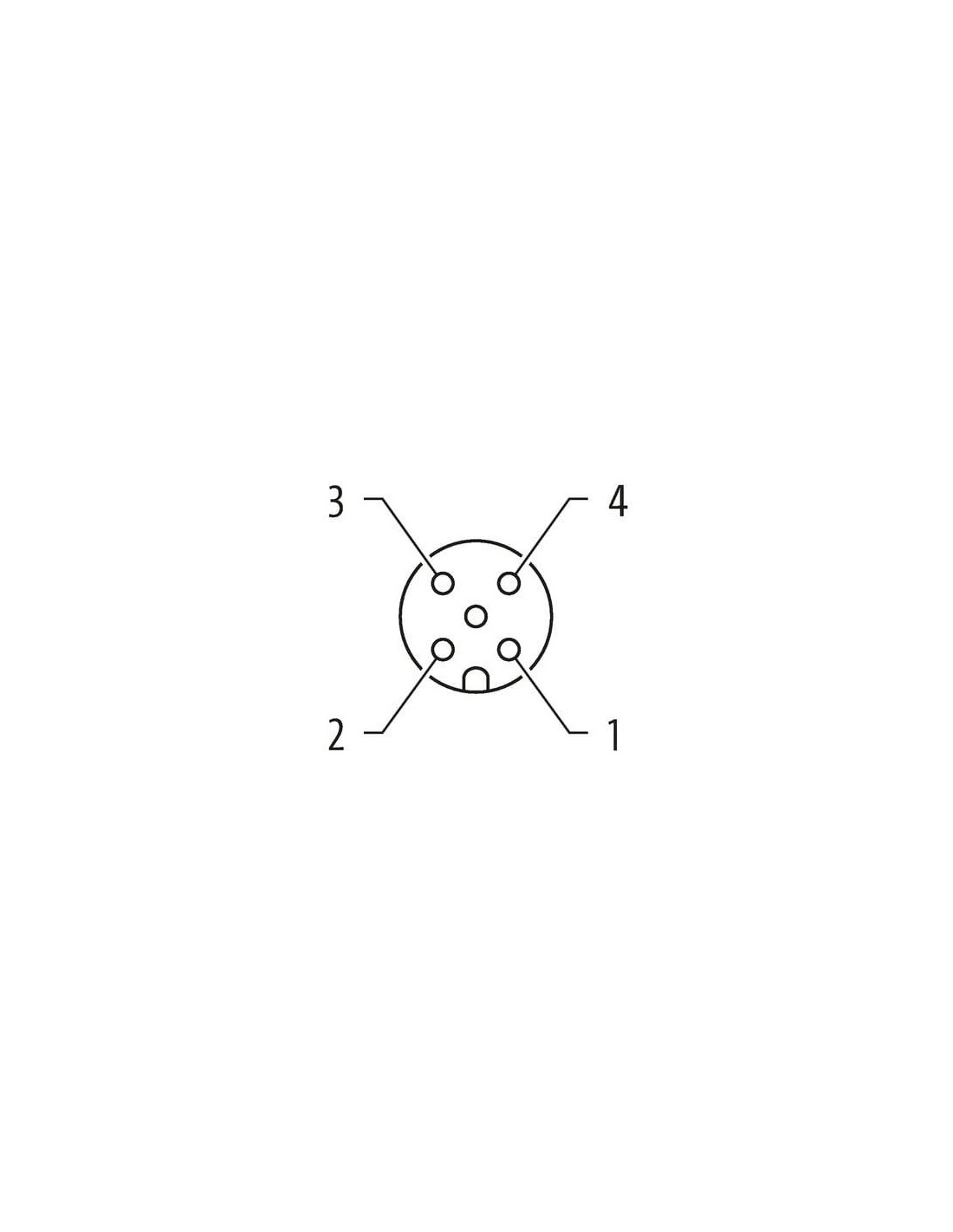

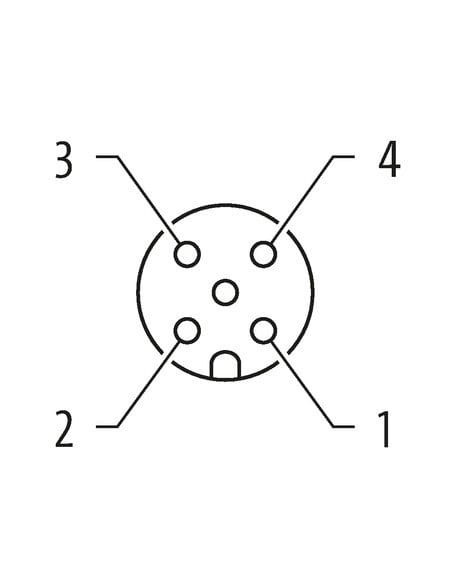

- Układ żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Przekrój żyły: 0,34 mm², klasa 6, 42 druty o średnicy 0,1 mm
- Izolacja z polipropylenu (PP), grubość 1,25 mm, twardość 70 ± 5 Shore D
Typowy przewód dedykowany jest do transmisji sygnałów binarnych, sygnałów czujnikowych, a także zasilania urządzeń automatyki i elementów wykonawczych maszyn. Złącza M12 znajdują również zastosowanie jako kable sygnałowe do kamer przemysłowych oraz enkoderów.
M12 – Przewód przeznaczony do wymagających środowisk
Dzięki solidnej konstrukcji i ekranowaniu, przewód M12 męski prosty – M12 żeński kątowy 90° jest rekomendowany wszędzie tam, gdzie niezawodność transmisji sygnału oraz wysoka odporność na zakłócenia EMC są kluczowe dla działania urządzeń i bezpieczeństwa procesu produkcyjnego.
