AIDA conform

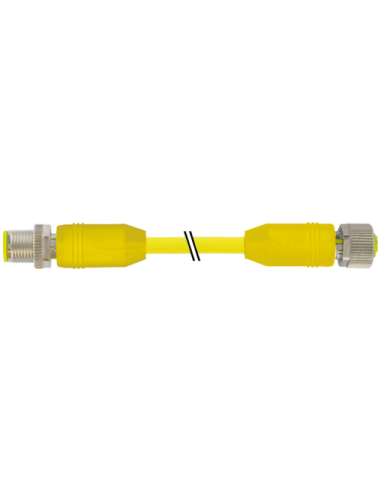

Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

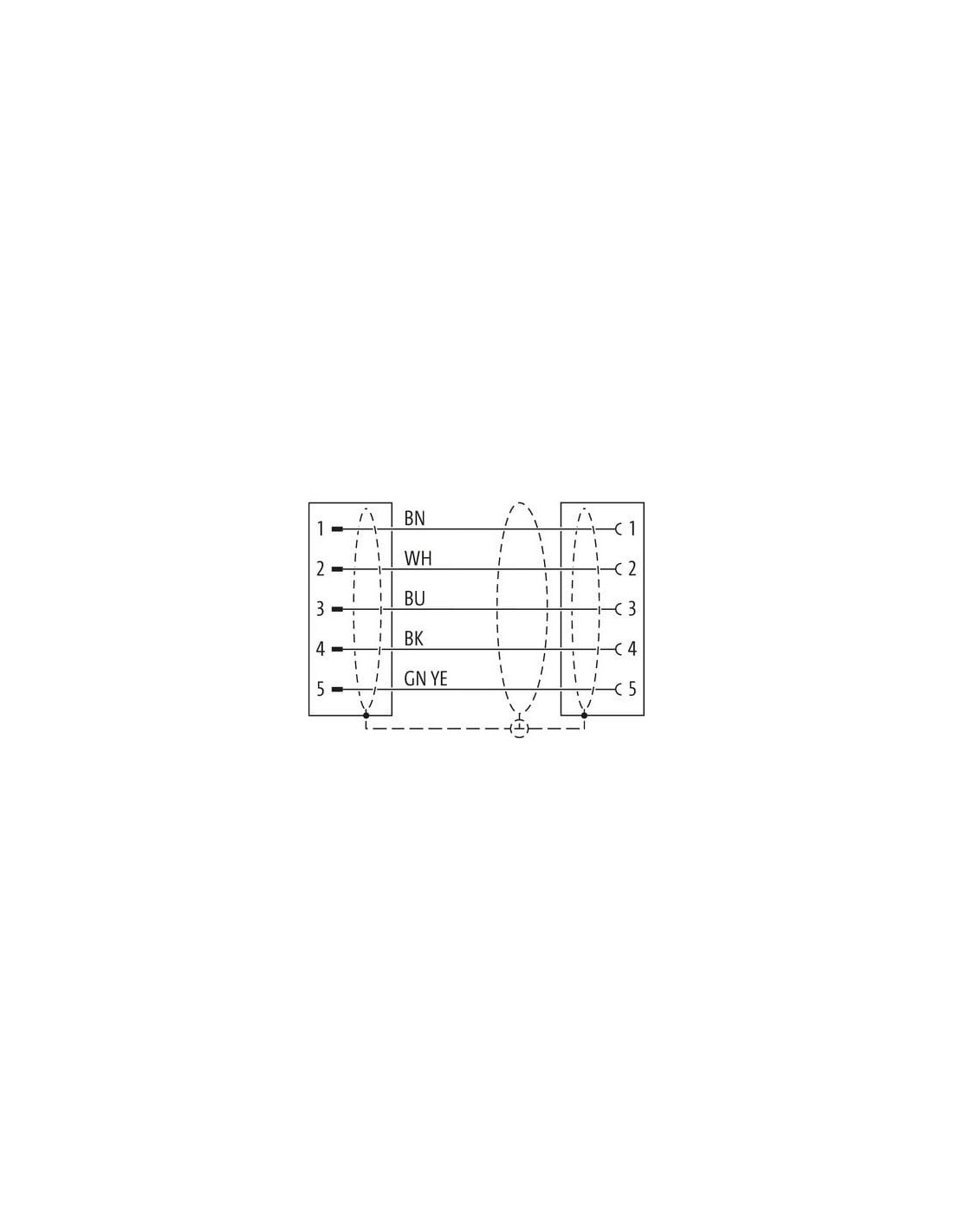

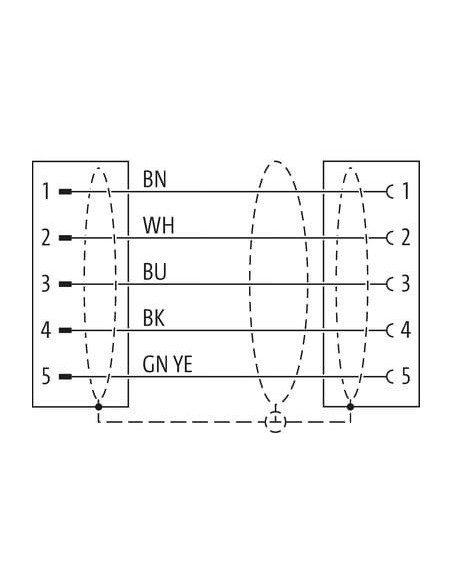

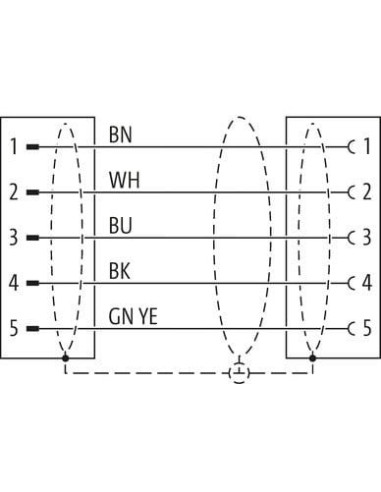

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty do konektora M12 żeńskiego prostego to wysokiej jakości przewód połączeniowy, przystosowany do wymagających zastosowań przemysłowych oraz automatyki. Produkt spełnia normy AIDA, a jego konstrukcja oraz parametry techniczne umożliwiają szeroki zakres zastosowań w środowisku pracy narażonym na niekorzystne warunki.
Przewód M12 5-pinowy ekranowany przeznaczony jest do stosowania w różnorodnych systemach transmisji sygnałów i zasilania w urządzeniach przemysłowych. Standardowy rozmiar M12 z gwintem M12 x 1 zapewnia pełną kompatybilność z wieloma czujnikami, urządzeniami sterującymi, siłownikami oraz rozszerzeniami sieci przemysłowych. Dzięki wysokiemu stopniowi ochrony IP65, IP66K, IP67, złącza te mogą być wykorzystywane nawet w miejscach o podwyższonej wilgotności, zapyleniu oraz obecności substancji chemicznych lub olejów.
Konektor prosty M12 jest idealny do połączeń maszyn, modułów wejściowych/wyjściowych (I/O), czujników ruchu, elementów sterowania oraz systemów bezpieczeństwa. Dzięki standardowi kodowania A oraz wysokim parametrom elektrycznym znajduje zastosowanie w:
Przewód został wykonany z dbałością o bezpieczeństwo, elastyczność oraz długą żywotność:
Każdy konektor wyposażony jest w zabezpieczenia przeciwwstrząsowe oraz odporność na skręcanie i wielokrotne zginanie (do 5 milionów cykli). Umożliwia to zastosowanie w dynamicznych aplikacjach, gdzie częste ruchy przewodu są normą.
Wskazówka: Aby zachować szczelność oraz klasę ochrony IP, należy starannie zabezpieczyć konektor przed nadmiernym zginaniem oraz stosować zabezpieczenia mechaniczne, np. opaski kablowe.
Męski i żeński konektor M12 w wersji prostej, kodowanie A, 5-pinowy ekranowany przewód to produkt o szerokim zastosowaniu w systemach przemysłowych, automatyce i robotyce. Stosowany wszędzie tam, gdzie liczy się bezpieczeństwo transmisji sygnałów, długotrwała niezawodność oraz odporność na trudne warunki eksploatacji.
