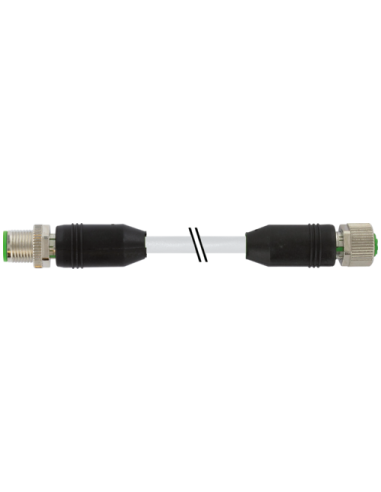

Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |

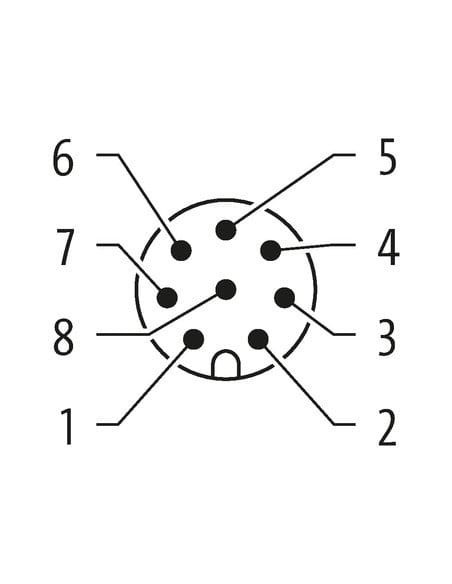

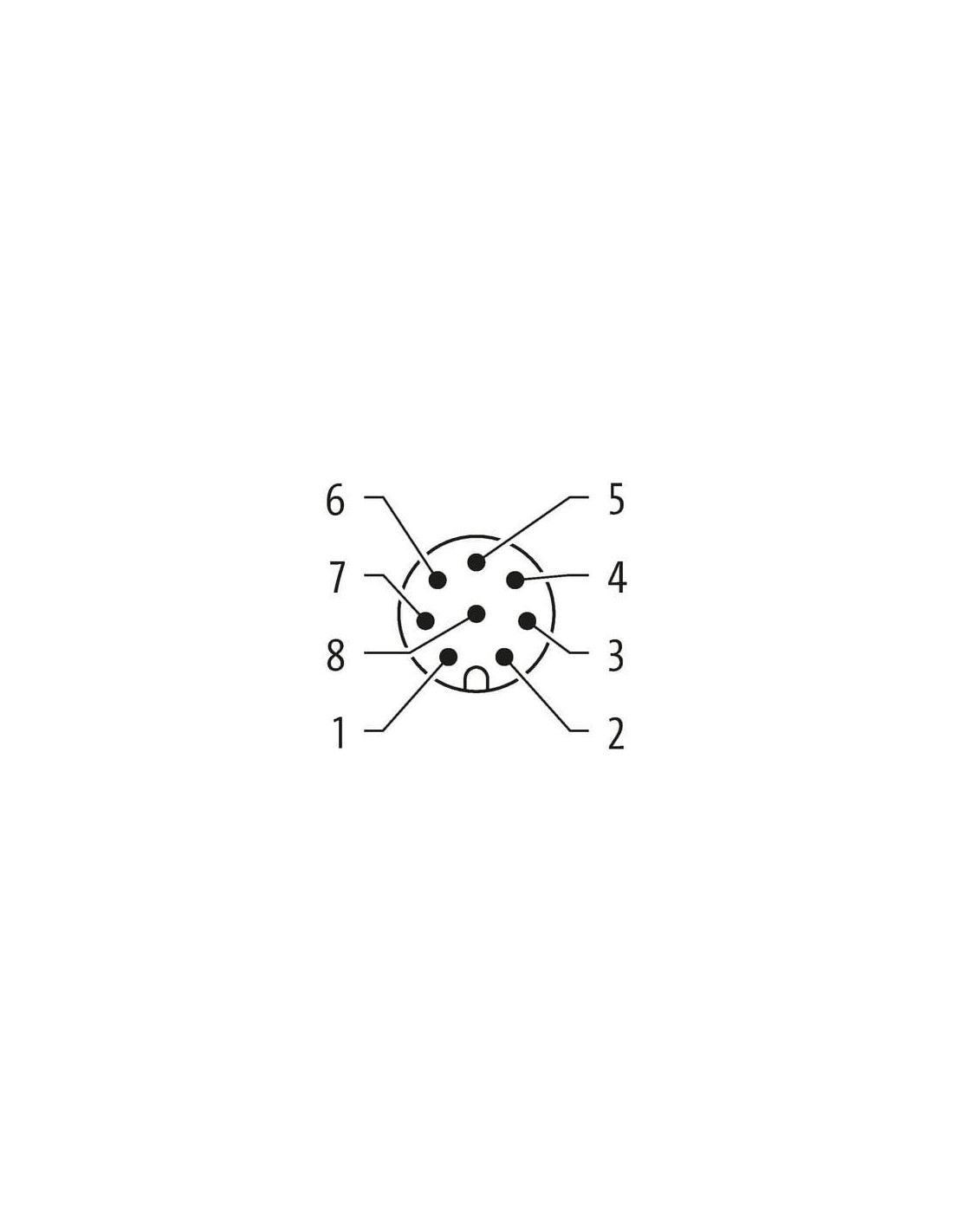

| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

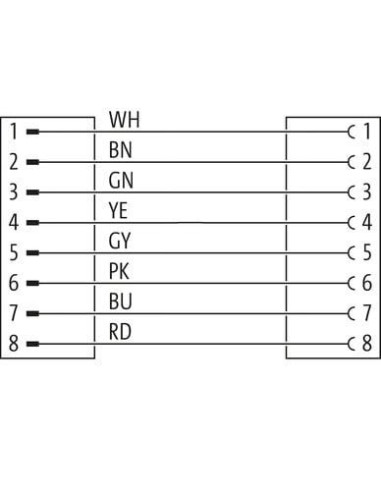

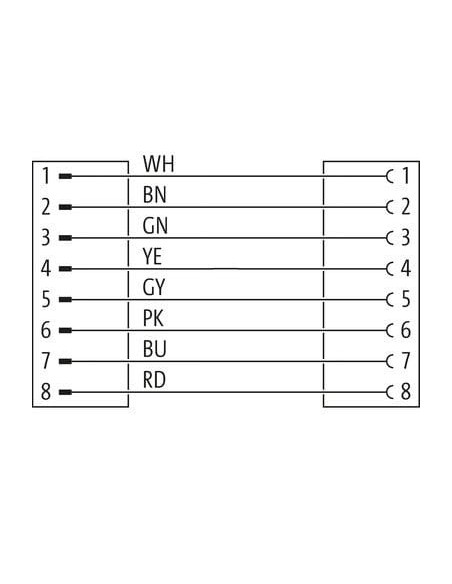

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męski – M12 żeński, 8-pinowe, 2,5 m - zastosowanie w automatyce przemysłowej
Kabel połączeniowy M12 męski – M12 żeński prosty o długości 2,5 m to wysokiej jakości rozwiązanie dedykowane do przemysłowych aplikacji automatyki, przesyłu sygnałów i zasilania. Złącza w standardzie M12 ośmiopinowe gwarantują niezawodne połączenie elektryczne i są szeroko stosowane w systemach czujników, siłowników, modułów I/O oraz w maszynach wymagających stabilnych, odpornych na zakłócenia przewodów sygnałowych.
Wytrzymały kabel z certyfikatem, odporny na warunki przemysłowe
Kabel charakteryzuje się wytrzymałą powłoką wykonaną z PUR, która zapewnia wysoką odporność na ścieranie, oleje, chłodziwa i czynniki chemiczne. Użyte materiały są wolne od ołowiu, kadmu, FCKW, halogenów i silikonu. Dzięki temu produkt jest zgodny z rygorystycznymi wymogami środowiskowymi i nadaje się do pracy w trudnych warunkach przemysłowych.
Bezpieczeństwo i niezawodność – kluczowe cechy złącza M12
- Stopień ochrony IP umożliwia stosowanie w środowiskach narażonych na pył oraz wilgoć.
- Pozłacane styki zapewniają długotrwałą stabilność połączenia oraz niski opór kontaktowy.
- Obudowa z tworzywa sztucznego zapewnia odporność na działanie chemikaliów i olejów.
- Temperatura pracy: od -25°C do 85°C – stabilność nawet przy dużych wahaniach temperatur.
- Spełnia wymagania norm bezpieczeństwa i jakości (m.in. cURus, UL).
Budowa i przeznaczenie kabla M12 8-pinowego
Złącze M12 8-pinowe umożliwia szybkie i bezpieczne połączenie urządzeń wykorzystujących połączenia wieloprzewodowe – do przesyłu danych, sygnałów sterujących i zasilania. Konstrukcja skrętkowa przewodów oraz zastosowanie dodatkowych wypełniaczy ogranicza poziom zakłóceń elektromagnetycznych (EMC) i poprawia żywotność przewodu w aplikacjach ruchomych.
Typowe zastosowania kabla M12 – automatyka, robotyka, linie produkcyjne
- Automatyka przemysłowa i systemy sterowania
- Integracja czujników i siłowników
- Budowa maszyn, urządzeń oraz wyposażenie linii produkcyjnych
- Robotyka i instalacje mechaniczne
- Przesył sygnałów w systemach bezpieczeństwa i sterowania procesami
Złącze kablowe M12 męski – M12 żeński nadaje się zarówno do stałego montażu, jak i do zastosowań wymagających częstych podłączeń i wypięć. Łatwość montażu za pomocą standardowego gwintu M12 oraz szeroka gama kompatybilnych urządzeń czyni go uniwersalnym rozwiązaniem kablowym dla przemysłu.
M12 2,5m 8P - cechy wyróżniające
- Przewód 8-żyłowy (kolory żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony)
- Minimalny promień gięcia: wysoka odporność na zginanie – odpowiedni do aplikacji ruchomych i torów kablowych (C-track)
- Obciążalność prądowa: do 3A (dla pojedynczej żyły)
- Przekrój żyły: 0,25 mm²
- Niska rezystancja przewodów: zapewnia efektywny przesył sygnałów na dłuższych odcinkach
- Lekka i kompaktowa budowa - całkowita średnica przewodu 5,8 mm
Kabel M12 męski-żeński 8P to doskonały wybór dla specjalistów poszukujących niezawodnych połączeń w środowisku przemysłowym, gdzie liczy się trwałość, bezpieczeństwo i uniwersalność zastosowań.
