AIDA conform
Adapter
Męski - żeński

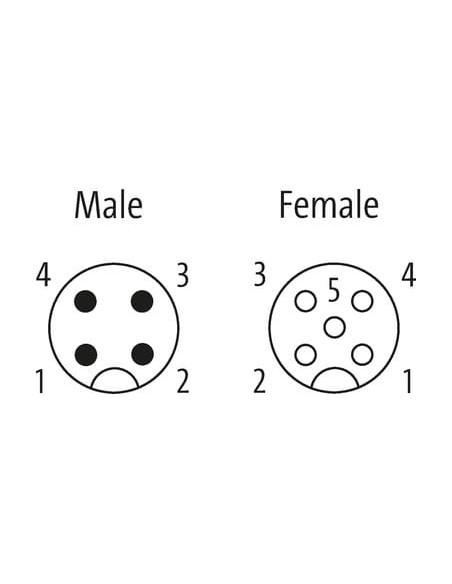

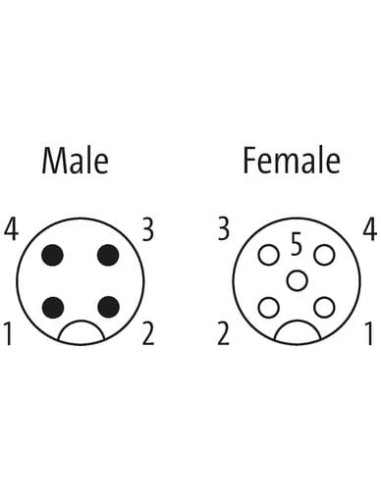

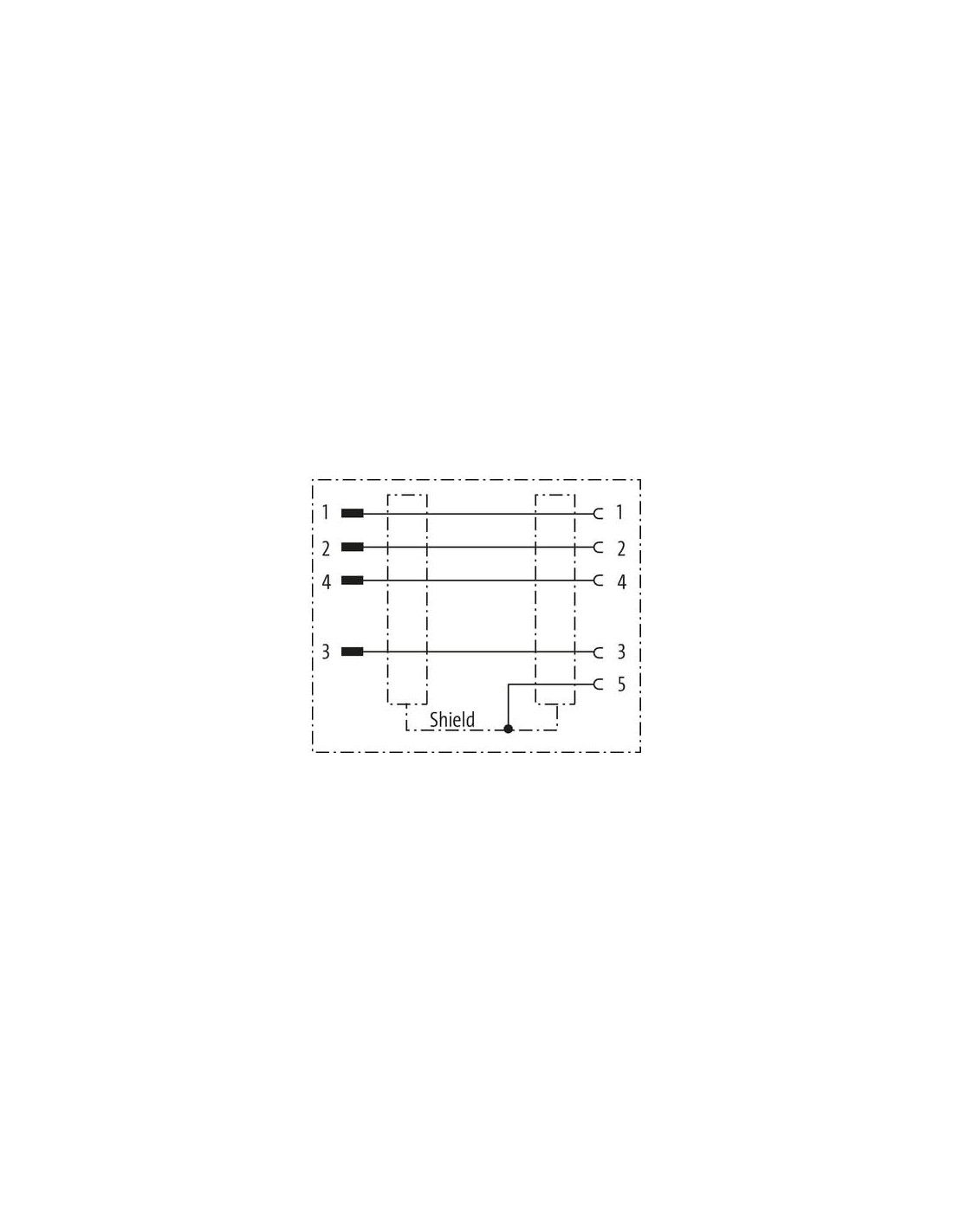

M12 – M12, 4/5-piny
ekranowany
| Family construction form | M12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

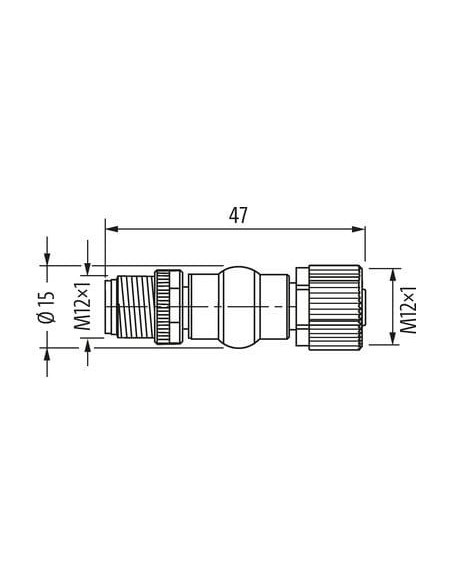

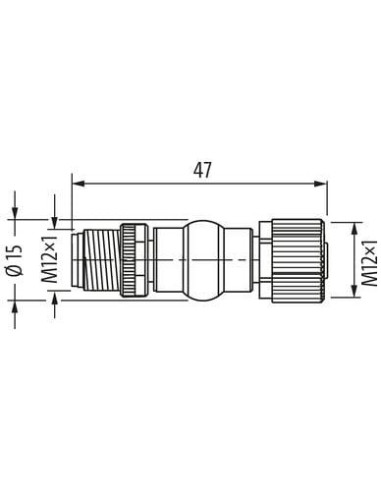

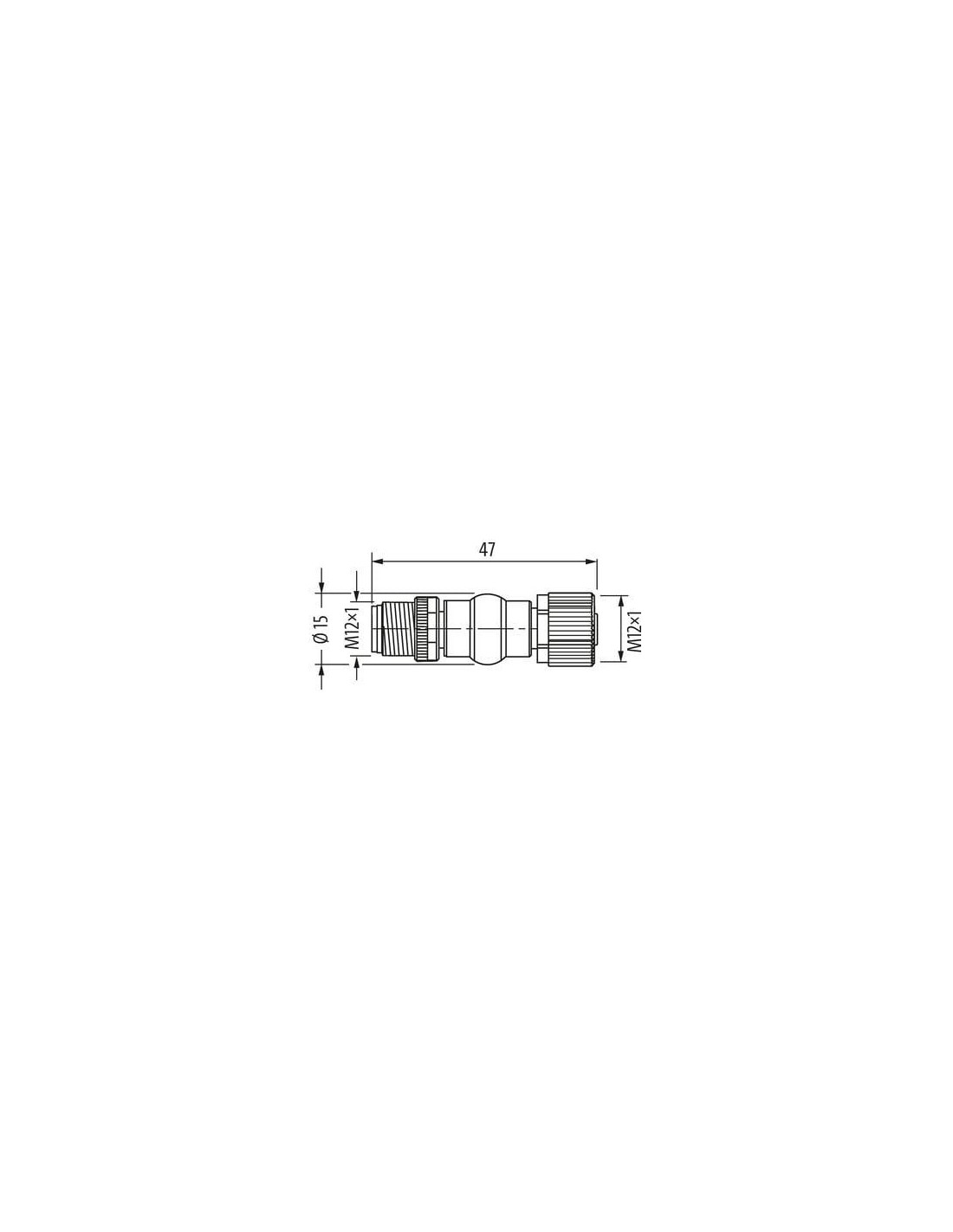

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowe napięcie izolacji | 800 V |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

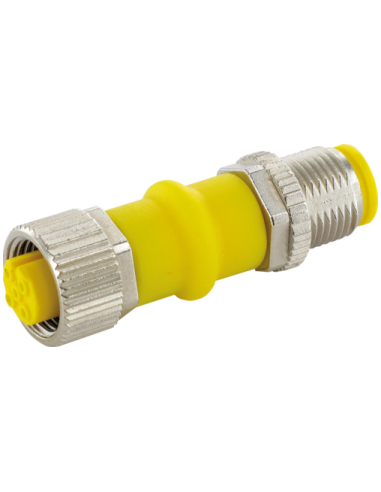

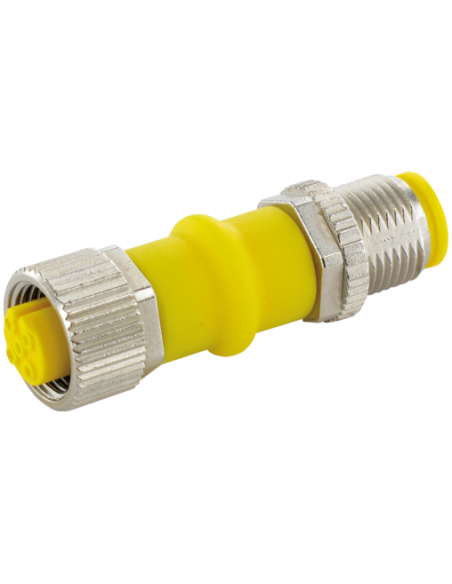

Adapter M12 męski / M12 żeński z osłoną – AIDA 7030-42291-0000000
Adapter M12 męski / M12 żeński AIDA 7030-42291-0000000 to wysokiej jakości złącze przemysłowe dostosowane do wymagających zastosowań w automatyce i instalacjach przemysłowych. Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz standardy AIDA, co zapewnia pełną zgodność z nowoczesnymi systemami sterowania i przesyłu sygnału.
Zastosowanie adaptera M12 w automatyce przemysłowej
Adapter M12 znalazł szerokie zastosowanie w środowiskach przemysłowych, gdzie wymagana jest solidna i niezawodna transmisja sygnałów oraz zasilania. Idealnie sprawdza się m.in. w:
- Systemach sterowania maszynach,
- Automatyce procesowej,
- Połączeniach czujników i aktuatorów,
- Instalacjach robotycznych,
- oraz tam, gdzie wymagane jest bezpieczne połączenie z wysokim stopniem ochrony IP67.
Najważniejsze zalety adaptera M12 7030-42291-0000000
- Solidna konstrukcja – obudowa wykonana z trwałego PUR oraz blokada z niklowanego cynku gwarantują wytrzymałość mechaniczną i odporność na trudne warunki pracy.
- Stopień ochrony IP67 – zapewnia odporność na pył i wodę oraz umożliwia użycie adaptera w miejscach narażonych na wilgoć i zanieczyszczenia.

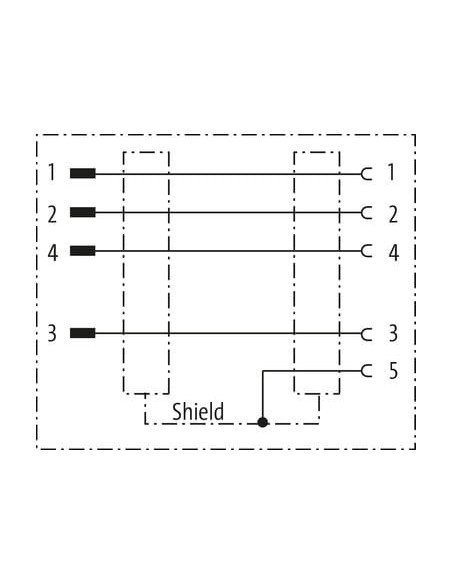

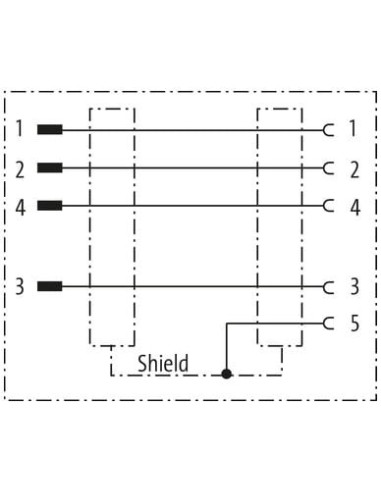

- Możliwość ekranowania – adapter wyposażony jest w ekranowanie, co zabezpiecza transmisję sygnału przed zakłóceniami elektromagnetycznymi.
- Uniwersalność podłączenia – złącza typu M12 męskie-żeńskie z 4/5-pinowym układem pozwalają na łatwą integrację z szeroką gamą przewodów i urządzeń automatyki.
- Zabezpieczenie przeciwwstrząsowe – pewny montaż dzięki zabezpieczeniu przed wibracjami, idealne do aplikacji mobilnych oraz maszyn o wysokim natężeniu drgań.
Możliwości wykorzystania adaptera M12 – wszechstronne złącze do zastosowań profesjonalnych
Złącze M12 zaprojektowano z myślą o szybkim i bezpiecznym łączeniu przewodów sygnałowych oraz zasilających w instalacjach maszynowych i przemysłowych. Odpowiednie zarówno do stałych, jak i tymczasowych połączeń w modułach maszyn, szafach sterowniczych oraz liniach produkcyjnych.
Budowa i wytrzymałość – adapter do wymagających aplikacji
Konstrukcja adaptera oparta jest na niklowanych elementach metalowych, wytrzymałej powłoce PUR oraz solidnym gwincie M12 x 1. Zapewnia on odporność na uszkodzenia mechaniczne i korozję, a temperatura pracy w zakresie od -25°C do +85°C umożliwia wykorzystanie w szerokim zakresie środowisk przemysłowych.
Typowe zastosowanie złącza M12 męski – żeński z osłoną
- Przedłużanie istniejących połączeń M12
- Integracja kolejnych urządzeń w systemach maszynowych
- Profesjonalne instalacje w trudnych warunkach zewnętrznych i wewnętrznych
- Bezpieczne połączenia w środowiskach narażonych na drgania oraz przepięcia
Adapter M12 męski / M12 żeński AIDA 7030-42291-0000000 to niezawodne rozwiązanie dla specjalistów automatyki, robotyki oraz przemysłu produkcyjnego, gwarantujące pewność i trwałość połączeń zgodnych ze światowymi standardami.
