Adapter
Męski - żeński
M8 – M8, 4/3-piny
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

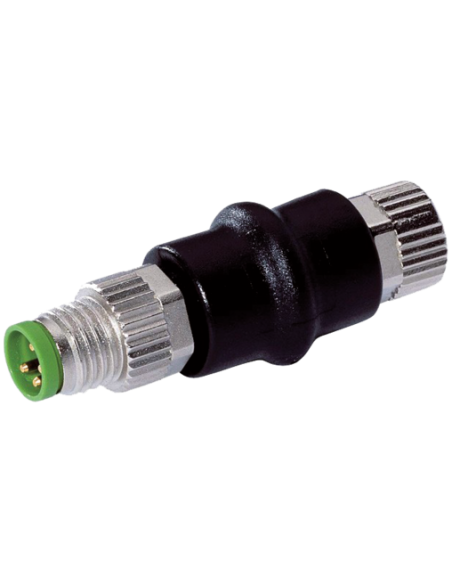

Adapter M8 męski 4-polowy – M8 żeński 3-polowy 7000-88501-0000000 – Wytrzymały łącznik przemysłowy
Adapter M8 męski 4-polowy – M8 żeński 3-polowy to wysokiej jakości element przeznaczony do łączenia przewodów i urządzeń automatyki przemysłowej. Został zaprojektowany z myślą o zapewnieniu niezawodnego i trwałego połączenia w środowiskach wymagających wysokiego poziomu odporności na warunki zewnętrzne oraz uszkodzenia mechaniczne.
Możliwości wykorzystania adaptera M8 w przemyśle i automatyce
Adapter M8 7000-88501-0000000 znajduje szerokie zastosowanie w systemach czujników, sterowania, automatyki przemysłowej oraz w instalacjach wymagających szybkiego i pewnego połączenia sygnałowego. Przeznaczony jest do:
- Łączenia czujników i elementów wykonawczych w maszynach produkcyjnych
- Przedłużania kabli sygnałowych i zasilających w trudnych warunkach pracy
- Modernizacji i rozbudowy istniejących instalacji automatyki
- Połączeń systemów pomiarowych i urządzeń sterujących
Najważniejsze zalety adaptera M8 męski/żeński
Wytrzymała konstrukcja:
- Korpus wykonany z odpornego na uderzenia materiału PUR
- Metalowe elementy z niklowaną powłoką zapewniające ochronę przed korozją
- Złącza śrubowe gwarantujące stabilność i bezpieczeństwo połączenia
- Stopień ochrony IP67 – pełna odporność na kurz oraz zanurzenie w wodzie
Bezpieczeństwo i niezawodność:
- Praca pod napięciem do 50 V AC/DC
- Prąd znamionowy do 4 A na styk
- Wysoka odporność na przepięcia i izolacja elektryczna (do 800 V)
Wygoda montażu i uniwersalność:
- Gwint montażowy M8 x 1 umożliwia szybką i solidną instalację
- Budowa umożliwiająca wykorzystanie w najbardziej wymagających aplikacjach przemysłowych

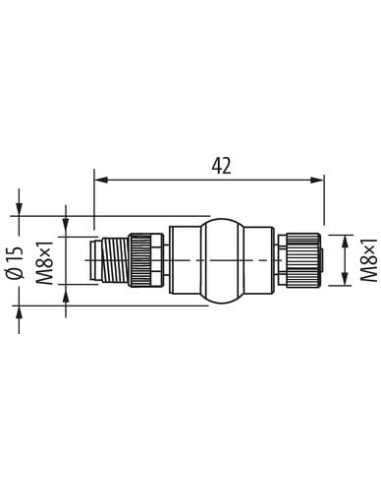

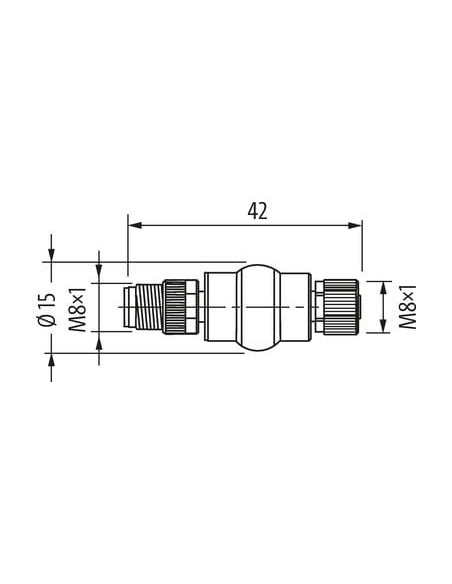

- Kompaktowe wymiary (długość 42 mm, średnica 15 mm) pozwalają na zastosowanie nawet w ciasnych przestrzeniach

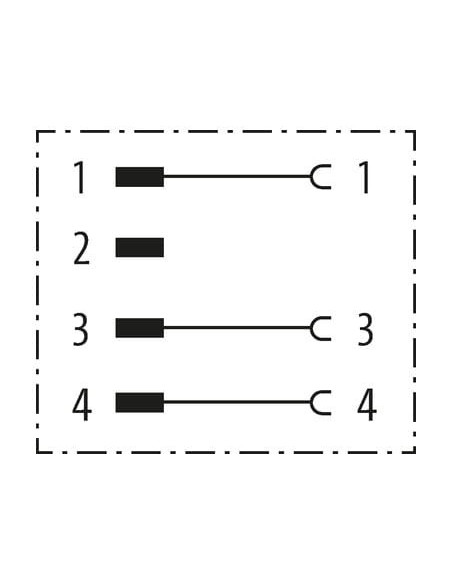

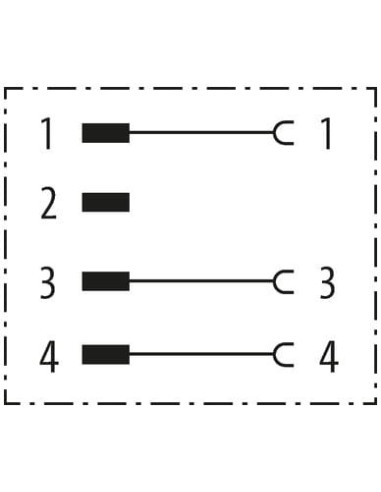

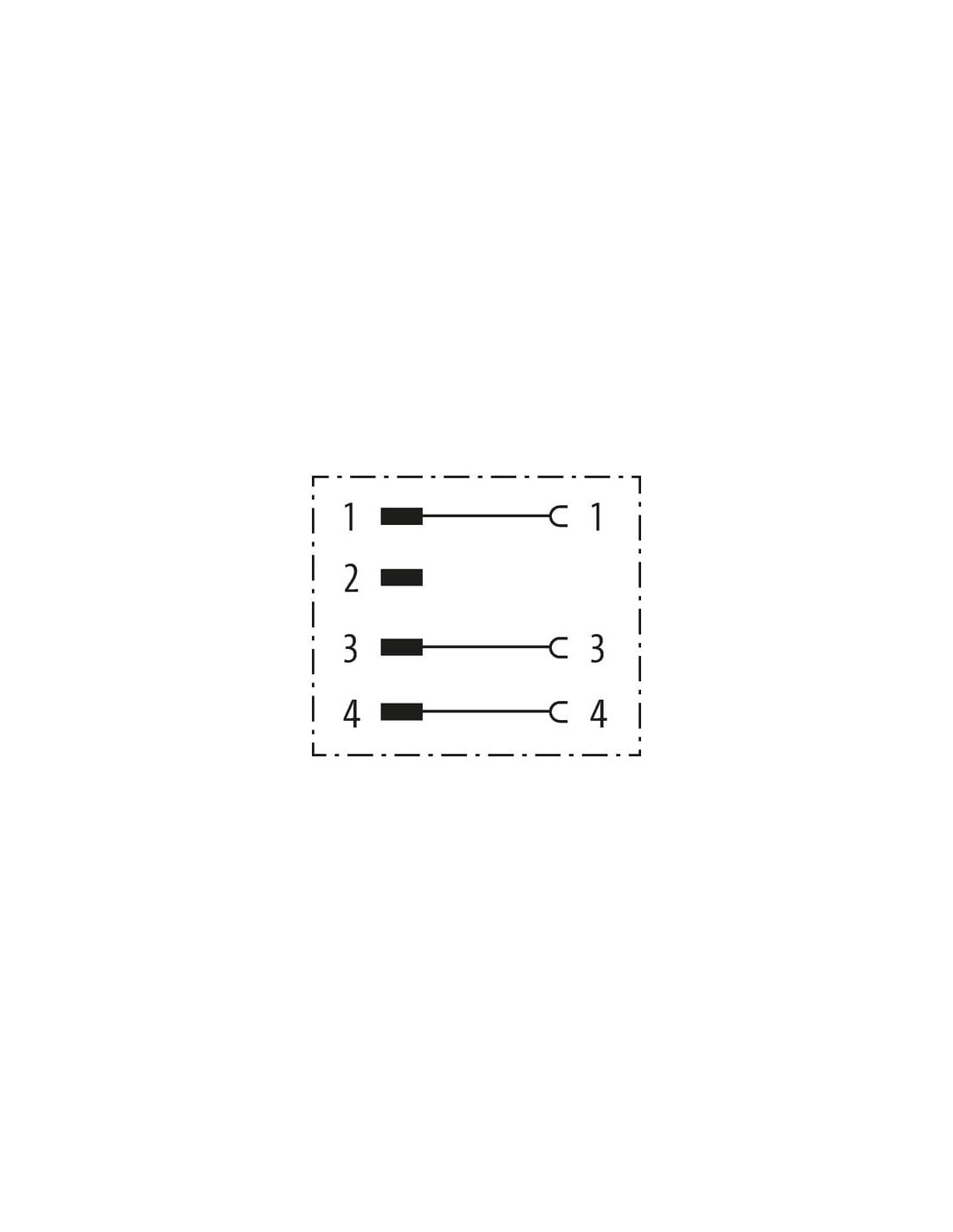

Schemat połączeń i typowe zastosowanie adaptera 4/3-pinowego M8

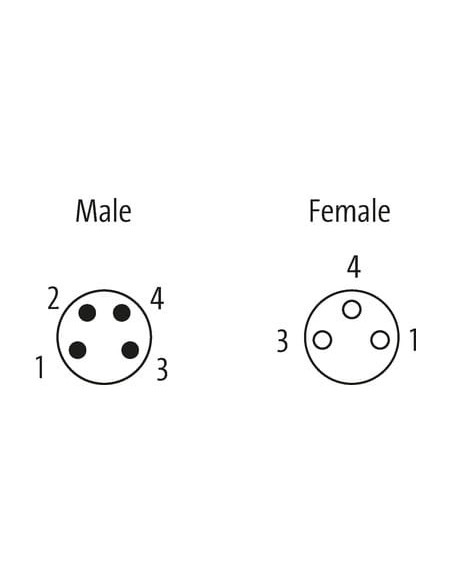

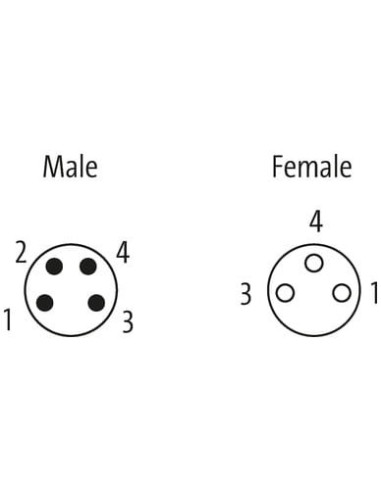

Adapter jest wyposażony w wtyk M8 4-pinowy męski oraz gniazdo M8 3-pinowe żeńskie, co pozwala na szybkie podłączenie i rozbudowę systemów automatyki bez potrzeby ingerencji w okablowanie. Schemat połączeń zapewnia przejście sygnałów z pinów 1, 3 i 4, co umożliwia współpracę z szeroką gamą czujników i urządzeń sterujących różnych producentów.
Odporność na warunki eksploatacyjne
Adapter został przystosowany do pracy w szerokim zakresie temperatur od -25°C do 85°C, co pozwala na zastosowanie zarówno w halach produkcyjnych, jak i na zewnątrz obiektów. Dodatkową zaletą jest odporność na wibracje i wstrząsy dzięki zabezpieczeniu przeciwwstrząsowemu oraz solidnej blokadzie mechanicznej.
Podsumowanie – rozwiązanie dla profesjonalistów
Adapter M8 męski 4-polowy – M8 żeński 3-polowy to niezawodne akcesorium dla wszystkich, którzy oczekują wysokiej jakości, bezpieczeństwa i trwałości połączeń w systemach automatyki przemysłowej. Produkt dedykowany jest zarówno do nowych instalacji, jak i modernizacji istniejących rozwiązań, zapewniając elastyczność oraz pewność działania w każdych warunkach.
