Dostępny
Adapter
Męski - żeński
M12 – M12
4-piny (zmostkowany)
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

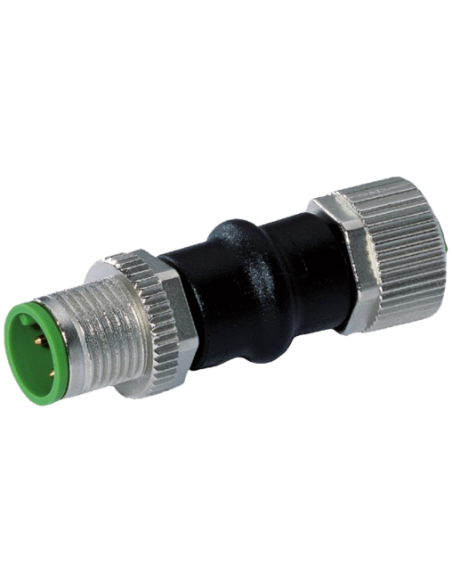

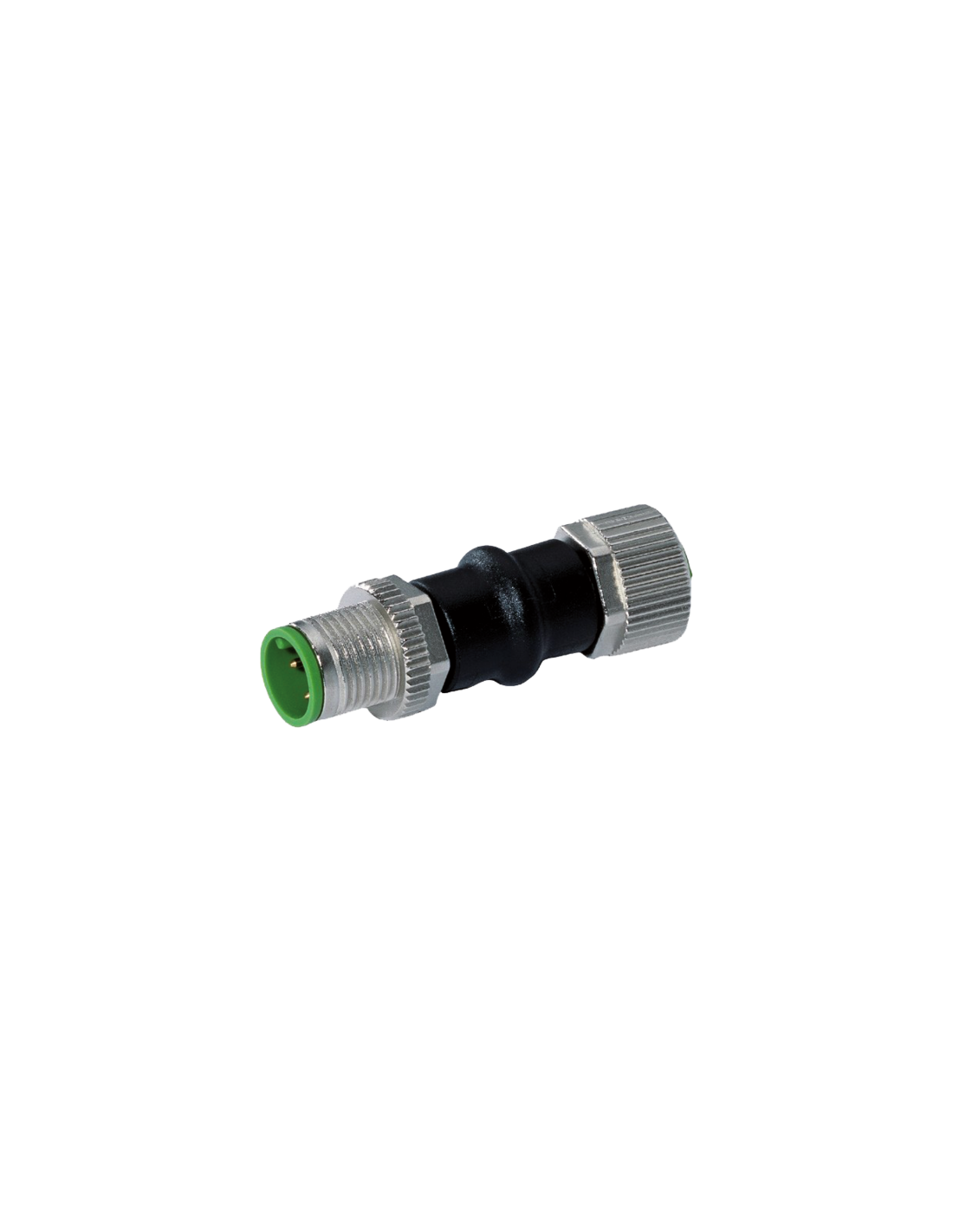

Adapter M12 męski/M12 żeński 4-pinowy 7000-15061-0000000 - wszechstronne połączenie przemysłowe
Adapter M12 męski/M12 żeński 4-biegunowy to wysokiej jakości komponent stosowany w automatyce przemysłowej, systemach sterowania oraz instalacjach wymagających niezawodnych i szczelnych połączeń elektrycznych. Model 7000-15061-0000000 został zaprojektowany do aplikacji, w których niezawodność, bezpieczeństwo i odporność na trudne warunki środowiskowe są kluczowe.
Właściwości i zalety adaptera M12 4-pinowego
Adapter umożliwia szybkie i pewne łączenie przewodów za pomocą wtyku M12, wykorzystując standard 4-pinowy. Dzięki zmostkowanej konfiguracji pinów 3 i 4 znajduje zastosowanie w specjalnych aplikacjach wymagających łączenia lub powielania sygnału na tych pinach.
- Szybki montaż – konstrukcja typu „przykręć i połącz” ułatwia instalację i integrację z systemami automatyki.
- Wysoki poziom ochrony IP67 – zapewnia odporność na pył i wodę w warunkach przemysłowych.
- Wytrzymałość mechaniczna – solidna obudowa wykonana z odlewu cynkowego z niklowaną powłoką gwarantuje długą żywotność oraz odporność na wibracje i wstrząsy.
- Bezpieczeństwo – spełnia normy DIN EN 61076-2-101 (M12), zapewniając bezpieczną i stabilną pracę.
- Zakres temperatur pracy od -25°C do +85°C – umożliwia stosowanie w wielu branżach i środowiskach.
Zastosowania adaptera M12 męskiego/żeńskiego 4-biegunowego
Adapter M12 4-pinowy znajduje zastosowanie w różnych gałęziach przemysłu, w tym w:
- systemach automatyki i robotyki przemysłowej,
- maszynach produkcyjnych,
- układach czujników oraz siłowników,
- instalacjach transportowych i logistycznych,
- systemach przetwarzania sygnałów w aplikacjach wymagających mostkowania pinów.
Wytrzymała konstrukcja oraz łatwość montażu sprawiają, że adapter sprawdza się zarówno w stałych instalacjach, jak i aplikacjach mobilnych, gdzie kluczowa jest odporność na uszkodzenia mechaniczne oraz szczelność połączeń.
Budowa i schemat połączeń adaptera M12 4-pinowego

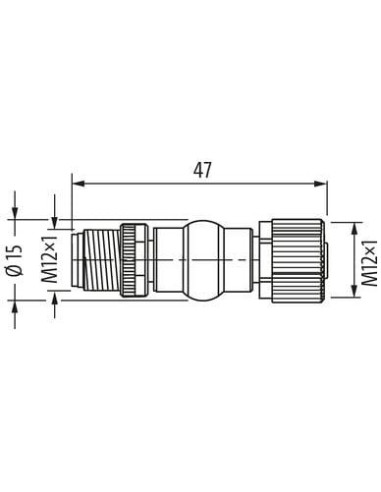

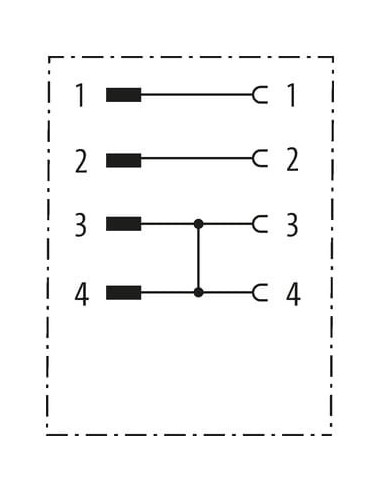

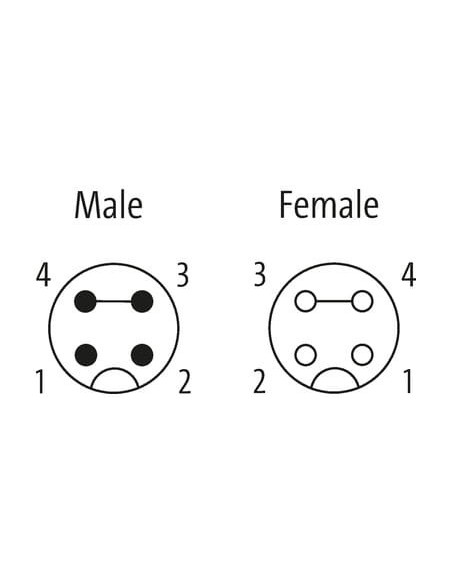

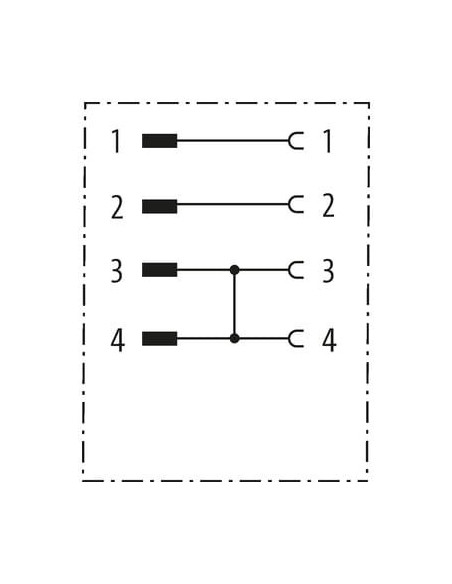

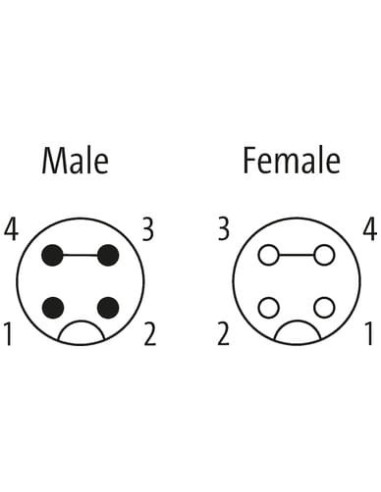

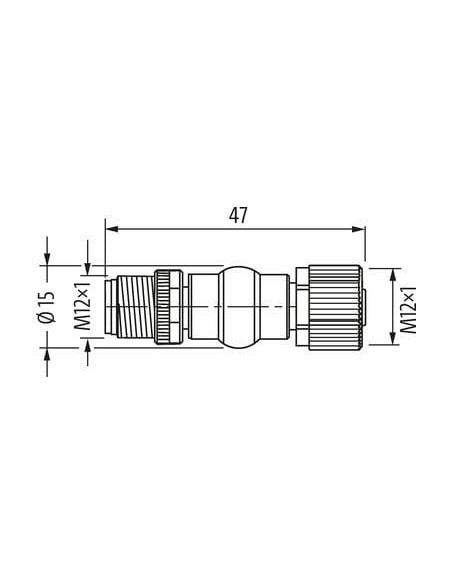

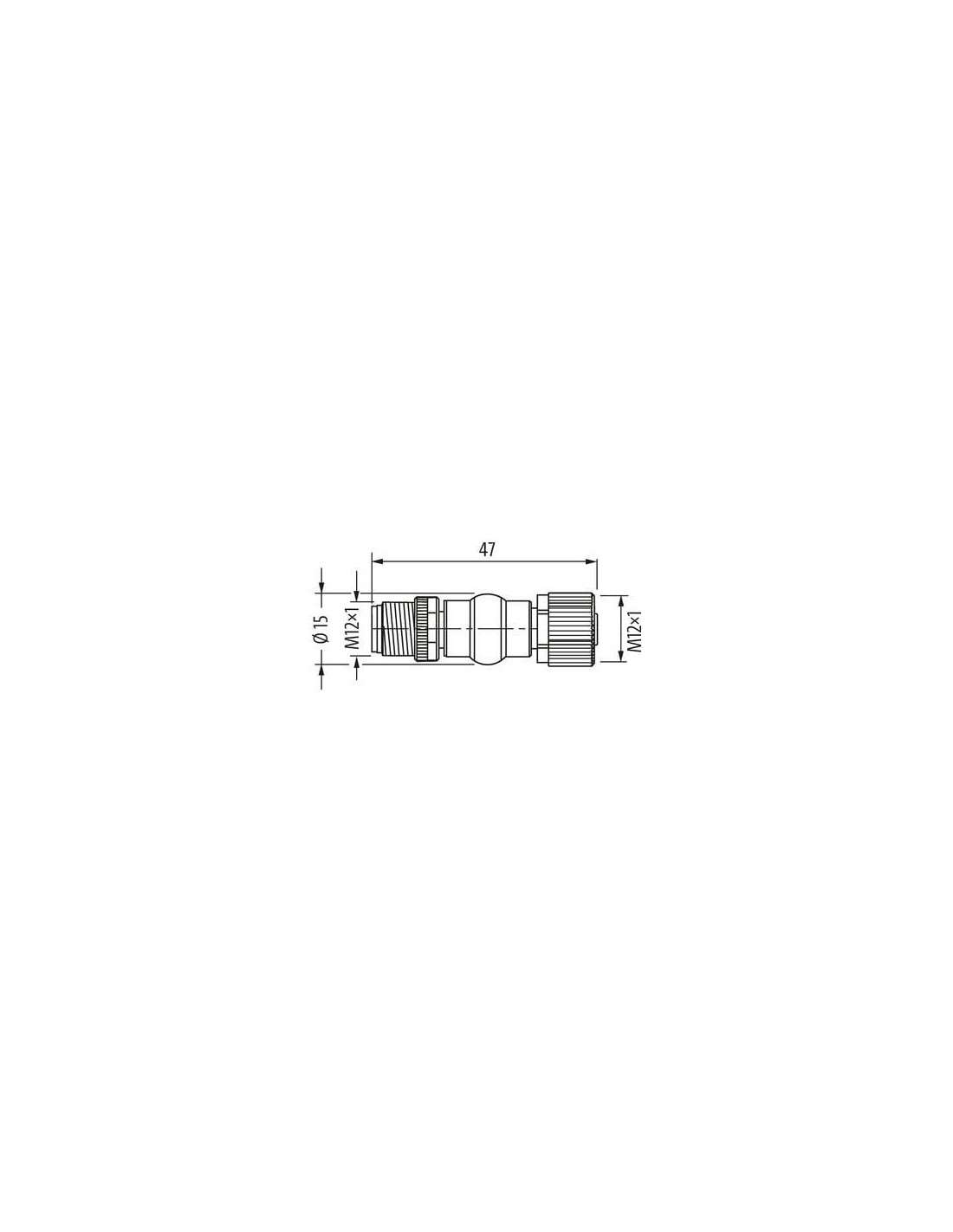

Adapter posiada wtyk męski i gniazdo żeńskie typu M12 o średnicy 15 mm. Standardowy układ pinów 1:1 z dodatkowym mostkowaniem między stykami 3 i 4 umożliwia zastosowanie w specjalistycznych systemach sterowania i przetwarzania sygnałów.
- Moment dokręcania: 0,6 Nm
- Indeks klucza: SW13
- Długość całkowita: 47 mm
Bezpieczeństwo i trwałość w każdych warunkach
Adapter M12 męski/M12 żeński 4-pinowy 7000-15061-0000000 to niezawodne rozwiązanie, które zapewnia szczelność, bezpieczeństwo oraz kompatybilność z szerokim spektrum urządzeń. Spełnia wszelkie kryteria pod względem wytrzymałości elektrycznej (napięcie do 250 V, prąd do 4 A), a klasa ochrony IP67 gwarantuje odporność na działanie czynników zewnętrznych.
