PROFIBUS
Złącze wtykowe magistrali 90°
SUB-D9 (męski), M12× 1 mm, kodowanie B
Programator
Dane techniczne | Dane elektryczne
| Terminator | możliwość włączenia, zintegrowane |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 12 MBit/s |
Instalowanie | Podłączanie
| Family construction form | M12 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP30 |
Dane mechaniczne | Dane montażowe
| Wysokość | 66 mm |
| Szerokość | 62 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

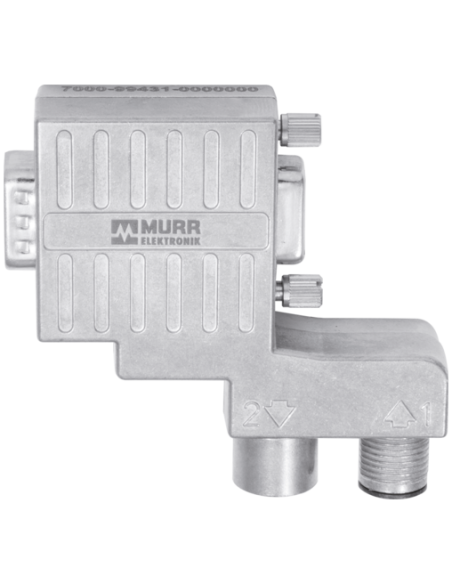

Adapter PROFIBUS M12/D-SUB 90° – wygodne połączenie przemysłowe
Adapter PROFIBUS M12/D-SUB 90° (kod produktu: 7000-99431-0000000) to wysokiej jakości akcesorium, które służy do niezawodnego łączenia urządzeń automatyki przemysłowej w standardzie PROFIBUS. Wykonany z trwałego stopu cynku, zapewnia solidność i długą żywotność, a konstrukcja złącza kątowego 90° umożliwia montaż w miejscach o ograniczonej przestrzeni.
Kluczowe cechy adaptera M12/D-SUB 90° dla PROFIBUS
- Złącze SUB-D9 (męskie) oraz złącze M12 (B-kodowane) – uniwersalne rozwiązanie do łączenia magistrali PROFIBUS.
- Konstrukcja kątowa 90° – optymalna do montażu w szafach sterowniczych oraz w trudno dostępnych miejscach.
- Zintegrowany terminator z możliwością włączenia – proste zakończenie linii magistrali.
- Maksymalna prędkość transmisji danych do 12 MBit/s, co pozwala na zastosowanie adaptera w nowoczesnych i wymagających systemach przemysłowych.
- Stopień ochrony IP30 – odpowiedni do większości warunków przemysłowych.
- Kompaktowe wymiary: 66 × 62 × 17 mm.
- Zakres temperatur pracy: od -20°C do +70°C – idealny do zastosowań w różnych środowiskach przemysłowych.
Zastosowanie adaptera PROFIBUS M12/D-SUB 90° w automatyce
Adapter PROFIBUS M12/D-SUB 90° znajduje zastosowanie w systemach sterowania, automatyki przemysłowej oraz w instalacjach maszyn i linii produkcyjnych. Umożliwia wygodne i bezpieczne łączenie elementów sieci PROFIBUS przy użyciu zarówno kabli M12, jak i klasycznych złączy SUB-D9. Odpowiednio dobrane kodowanie B zapewnia kompatybilność z urządzeniami PROFIBUS DP.
Zalety zastosowania adaptera PROFIBUS M12/D-SUB 90°
- Łatwa instalacja dzięki przemyślanej konstrukcji oraz wygodnym śrubom mocującym.
- Możliwość szybkiego zakończenia linii komunikacji za pomocą wbudowanego terminatora.
- Poprawa organizacji okablowania dzięki kompaktowej formie i kątowemu ustawieniu połączeń.
- Wysoka wytrzymałość mechaniczna dzięki obudowie ze stopu cynku.
- Oszczędność miejsca w szafie sterowniczej oraz łatwiejsze utrzymanie porządku w instalacji.
Budowa i bezpieczeństwo użytkowania
Konstrukcja adaptera oparta jest na metalowej obudowie, co zabezpiecza złącza przed uszkodzeniami mechanicznymi oraz wpływem zakłóceń elektromagnetycznych. Montaż można przeprowadzić szybko, pamiętając o właściwym zabezpieczeniu przewodów przed nadmiernym zginaniem oraz stosując odpowiednie rozwiązania odciążające (np. opaski zaciskowe).

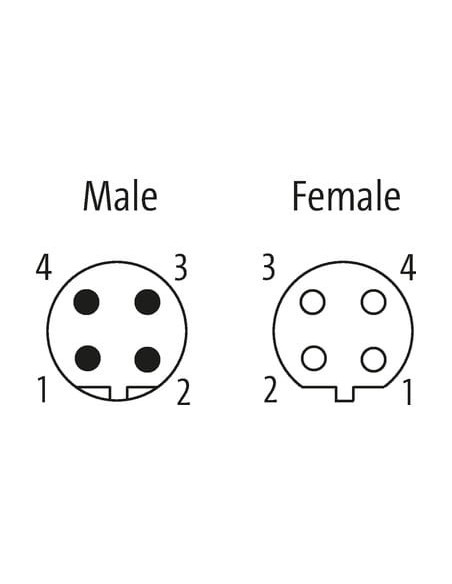

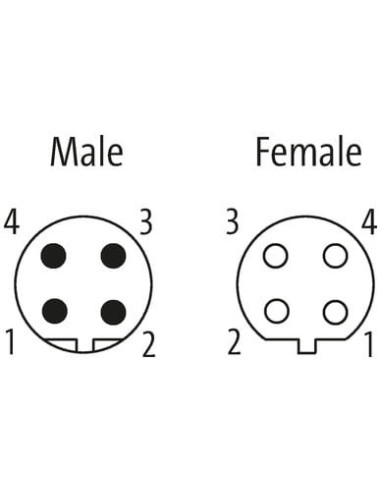

Podłączenie typu M12 (zgodnie z przedstawionym schematem pinów) gwarantuje właściwe dopasowanie sygnałów, a odpowiedni montaż zapewnia stopień ochrony IP30 oraz niezawodność w działaniu nawet podczas intensywnego użytkowania.
