Adapter
M12 – M12
5-piny
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

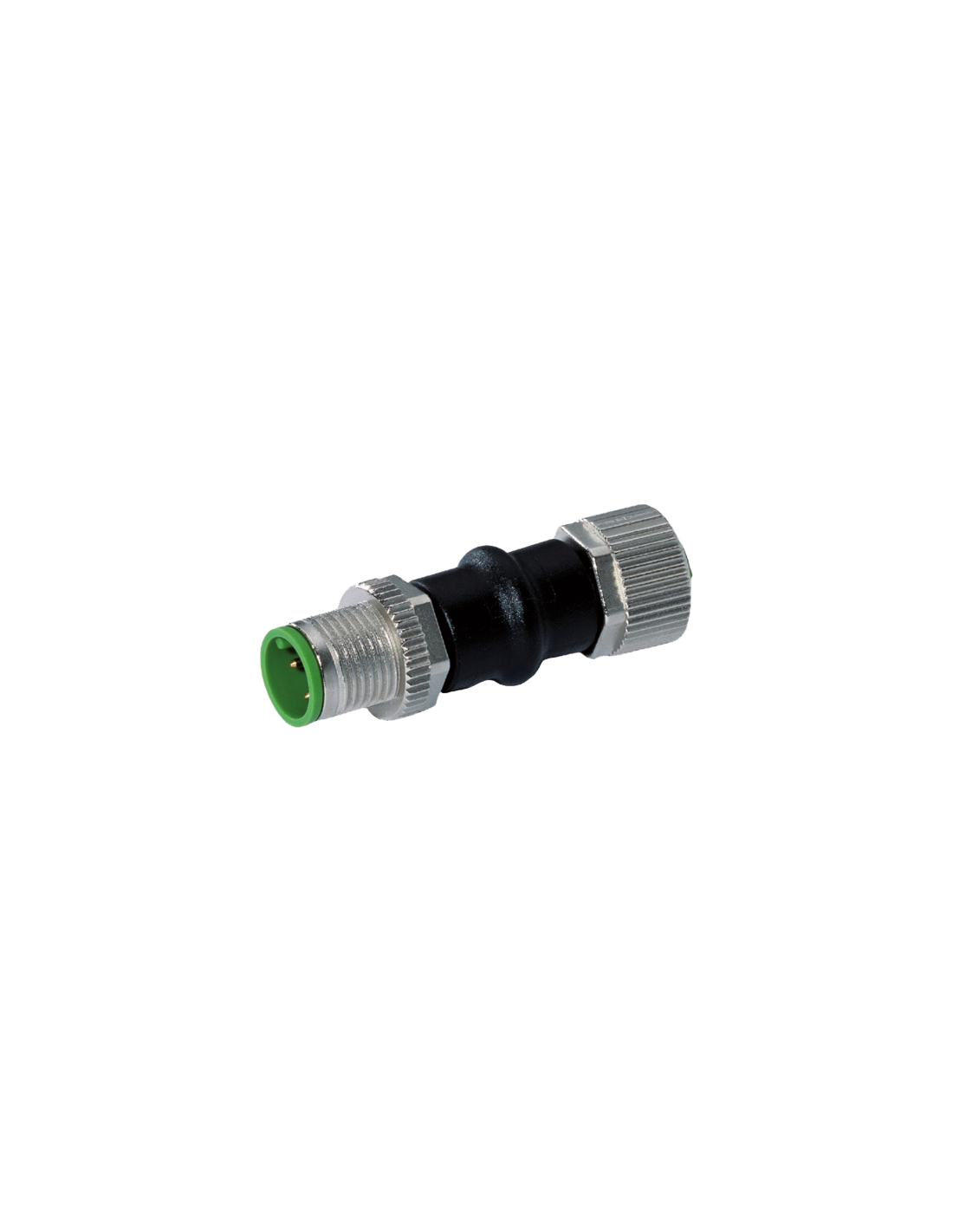

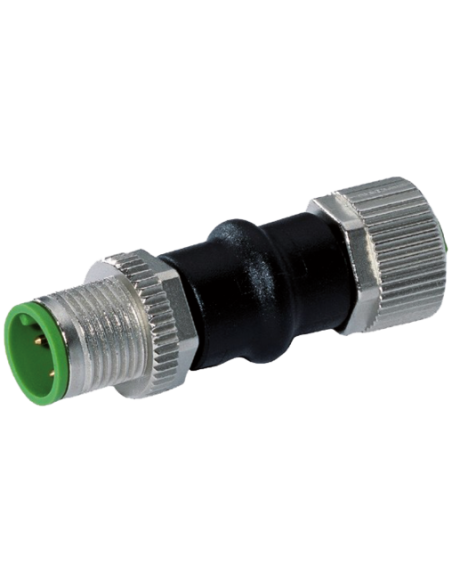

Adapter M12 5-pinowy – M12 żeński do M12 męski, kod produktu 333370
Adapter M12 damski – M12 żeński to uniwersalne rozwiązanie, które umożliwia szybkie i niezawodne łączenie urządzeń przemysłowych wyposażonych w złącza typu M12 5-pin. Adapter wyróżnia się wysoką jakością wykonania oraz solidnym zabezpieczeniem mechanicznym, co pozwala na jego stosowanie w wymagających warunkach pracy.
Zastosowanie adaptera M12 5-pin – szerokie możliwości wykorzystania
Adapter M12 – M12 jest przeznaczony głównie do łączenia, przedłużania oraz konwertowania sygnałów i zasilania między urządzeniami automatyki przemysłowej, czujnikami, siłownikami oraz elementami systemów sterujących. Doskonale sprawdza się w:
- Instalacjach automatyki przemysłowej
- Systemach sterowania maszyn
- Aplikacjach techniki pomiarowej
- Infrastrukturalnych systemach przemysłowych
- Transporcie, robotyce i logistyce
Adapter umożliwia szybkie podłączenie oraz rozbudowę istniejących systemów bez konieczności zmian w okablowaniu.
Opis konstrukcji i zalety adaptera M12 5-pin
Adapter M12 wykonany jest z trwałych materiałów: metalowa powłoka blokady jest niklowana, a obudowa z wytrzymałego PUR, co zapewnia odporność na uszkodzenia mechaniczne, drgania oraz wpływ czynników środowiskowych.
- Stopień ochrony IP67 – całkowita ochrona przed pyłem i wysokim ciśnieniem wody; połączenia są odporne na trudne warunki przemysłowe
- Stabilność połączenia i ochrona przed rozłączeniem dzięki blokadzie antywstrząsowej
- Wysoka niezawodność przesyłu sygnału i zasilania – prąd roboczy do 4 A na styk oraz napięcie do 24 V AC/DC

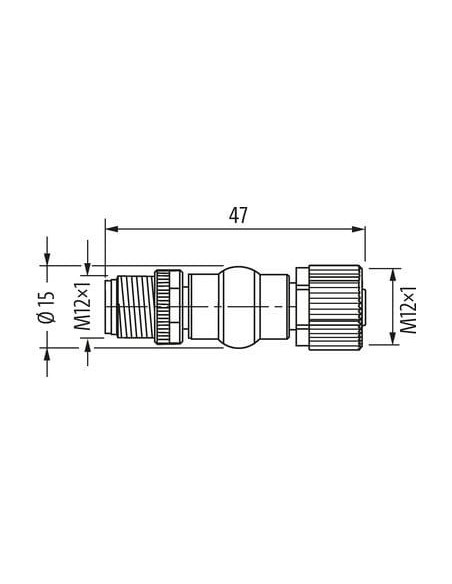

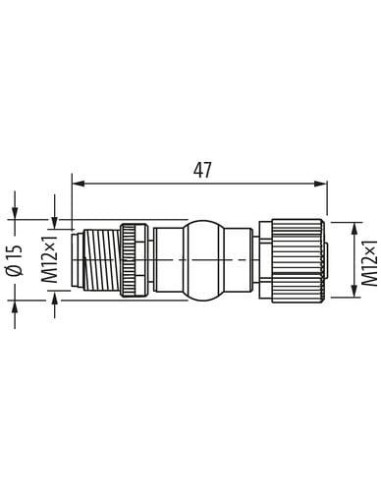

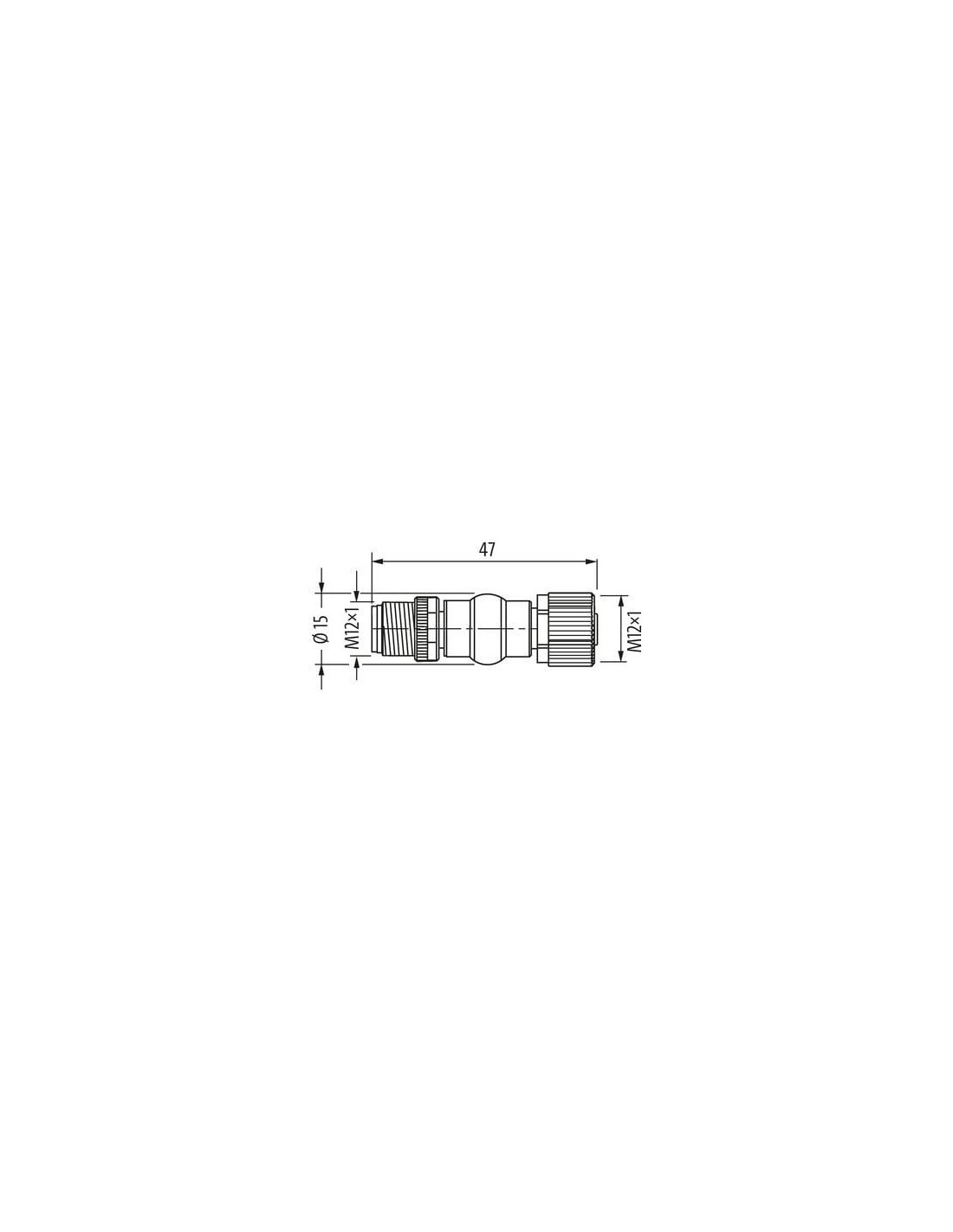

- Uniwersalne wymiary: długość 47 mm, średnica 15 mm, gwint montażowy standardowy M12 x 1
- Wyraźne oznaczenie styków zwiększa bezpieczeństwo instalacji i eliminuje ryzyko błędnego podłączenia
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C
Typowe podłączenie i kompatybilność
Adapter M12 5-pinowy zapewnia bezpośrednie połączenie pin do pinu, co gwarantuje kompatybilność z większością standardowych urządzeń wyposażonych w złącza M12 5-pin (wtyk/gniazdo). Dzięki temu jest idealnym rozwiązaniem do modernizacji, rozbudowy lub tymczasowych połączeń w aplikacjach serwisowych.
Podsumowanie – adapter M12 M12 do wymagających zastosowań
Adapter przemysłowy M12 5-pin jest niezastąpionym elementem przy budowie, serwisie oraz modernizacji układów automatyki i sterowania. Wysoki stopień ochrony, trwałość oraz uniwersalność czynią go rozwiązaniem wybieranym w nowoczesnych instalacjach przemysłowych.
