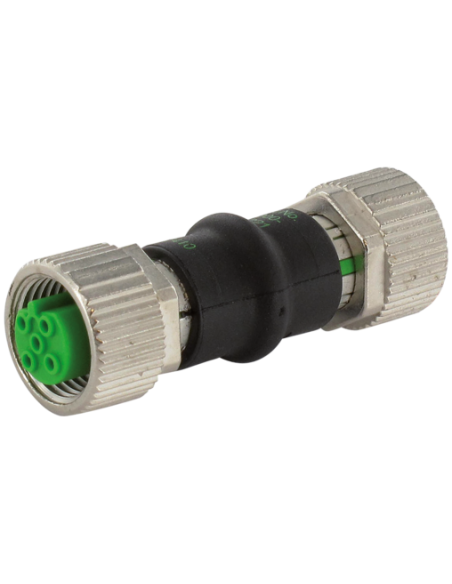

Adapter
Żeński - żeński
M12 – M12, 2-piny
Kodowanie B
ekranowany
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Adapter M12 żeński B-cod/B-cod ekranowany – zastosowanie i możliwości
Adapter M12 żeński B-code/M12 żeński B-code ekranowany o kodzie produktu 7000-44221-0000000 to wysokiej jakości złączka przeznaczona do profesjonalnych i przemysłowych zastosowań w automatyce, robotyce oraz instalacjach wymagających przesyłu sygnału lub zasilania w trudnych warunkach środowiskowych. Ekranowana konstrukcja gwarantuje ochronę przed zakłóceniami elektromagnetycznymi, co sprawia, że adapter jest doskonałym wyborem do miejsc o wysokim natężeniu pola elektromagnetycznego.
Charakterystyka i zalety adaptera M12 żeński – żeński 2-pin B-cod
- Podwójne gniazdo M12 żeńskie – umożliwia łatwe i szybkie łączenie dwóch przewodów z wtykami M12 (B-codowanie) w prosty i solidny sposób.
- Ekranowanie – zwiększona odporność na zakłócenia EMC, pewność transmisji sygnału oraz bezpieczeństwo instalacji.
- Kodowanie B – adapter dedykowany do przesyłu sygnałów oraz zasilania w automatyce przemysłowej (np. systemy Profibus, urządzenia pomiarowe, sterowniki, czujniki).
- Wysoka szczelność – stopień ochrony IP67 zapewnia odporność na pył i wilgoć, również w trudnych warunkach przemysłowych.
- Solidne materiały – obudowa z wytrzymałego PUR oraz blokada z cynkowego odlewu ciśnieniowego zapewniają długą trwałość i niezawodność połączenia.
- Prosty montaż – adapter posiada złącza gwintowane M12 x 1, co gwarantuje stabilność i odporność na wstrząsy.
Zastosowanie adaptera ekranowanego M12 B-cod
Adapter M12 żeński–żeński 2-pin ekranowany znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna transmisja sygnałów lub napięcia w trudnych środowiskach pracy, a także ochrona połączenia przed szkodliwymi czynnikami zewnętrznymi. Typowe branże to:
- Automatyka przemysłowa – rozbudowa instalacji, tworzenie mostków i szybka modernizacja linii produkcyjnych.
- Robotyka – łączenie przewodów sygnałowych, np. czujników lub urządzeń wykonawczych.
- Systemy sterowania – integracja urządzeń zgodnych z B-codowaniem w rozdzielniach i szafach sterowniczych.
- Aplikacje mobilne – maszyny budowlane, pojazdy przemysłowe, transport wewnętrzny (AGV, wózki).

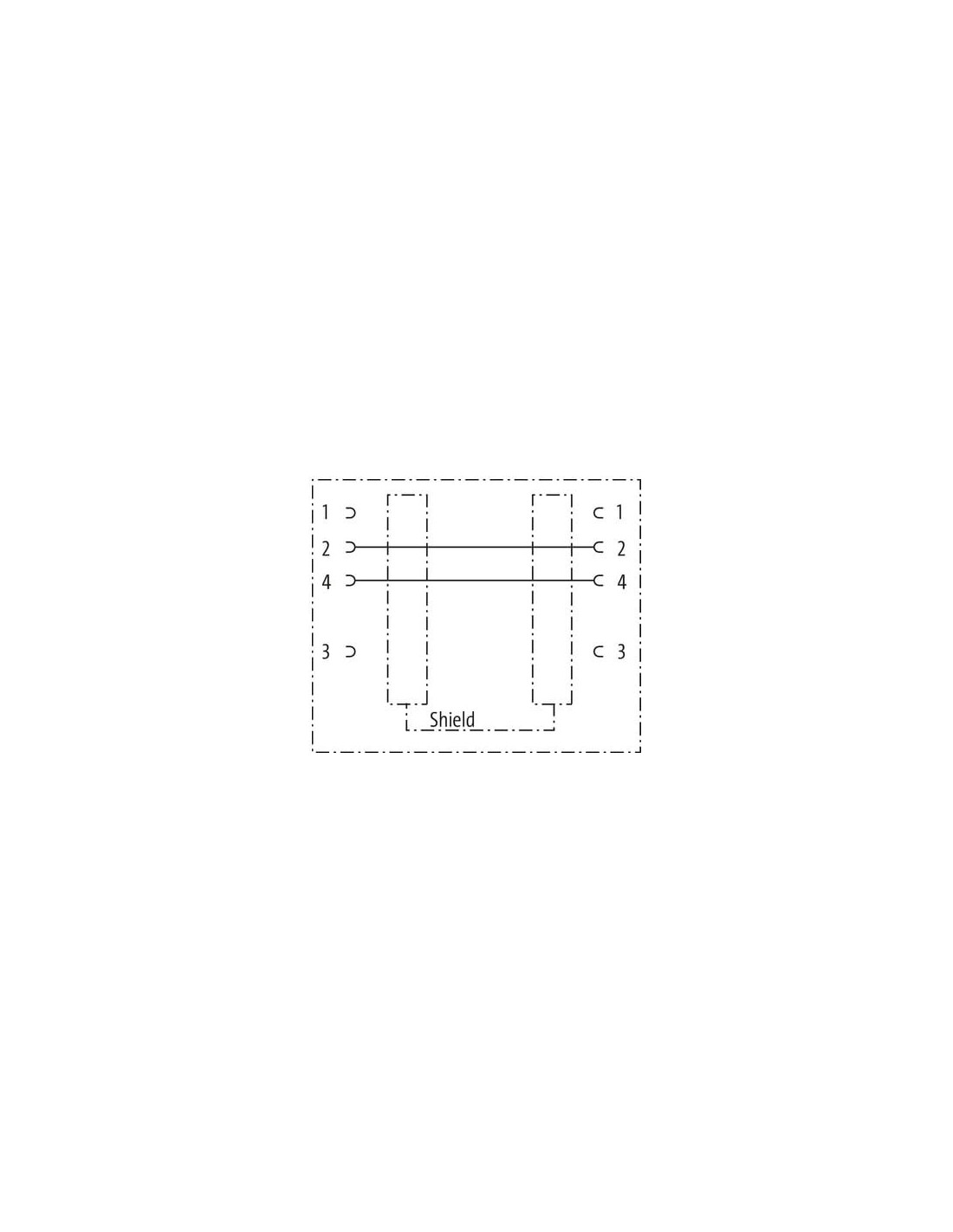

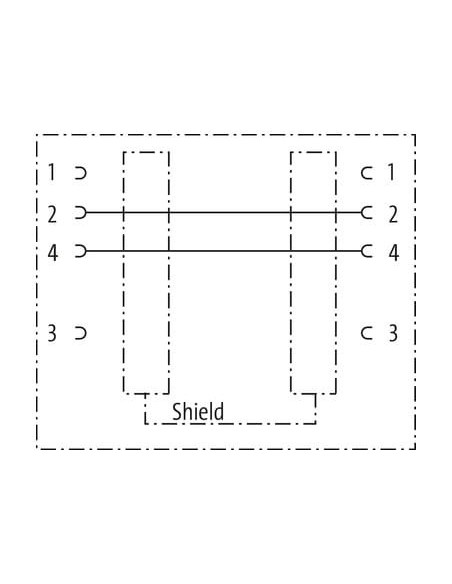

Parametry i schematy złącza adaptera M12 – dane uzupełniające

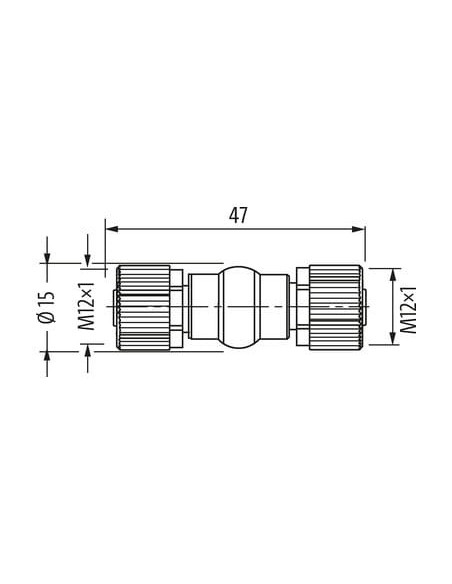

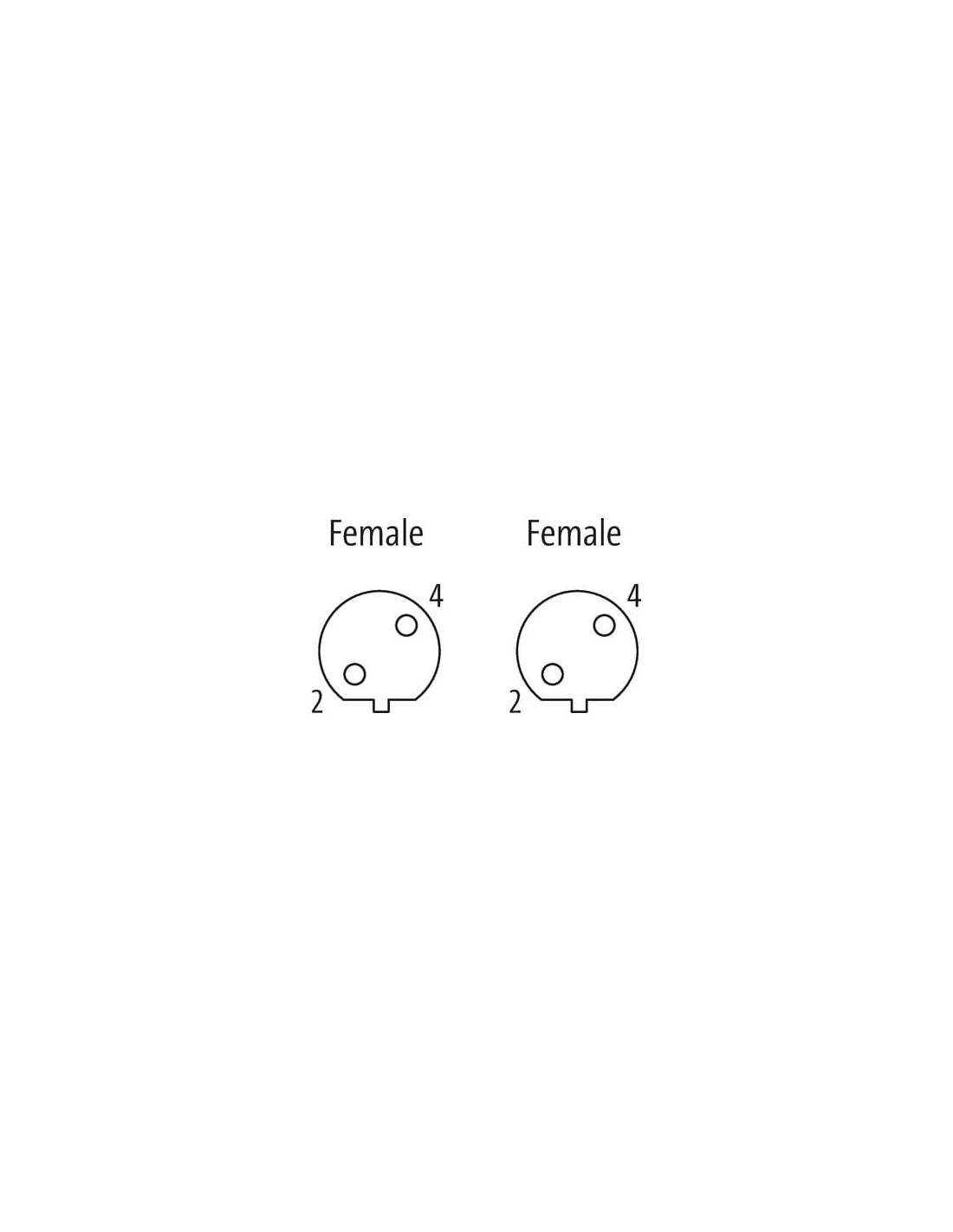

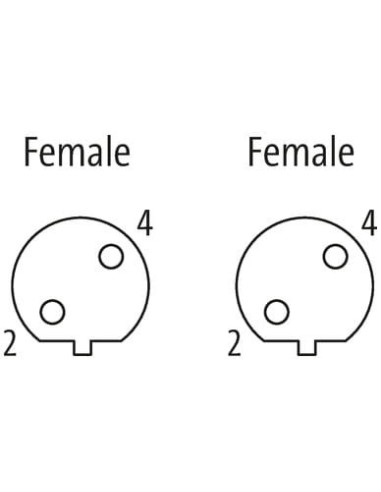

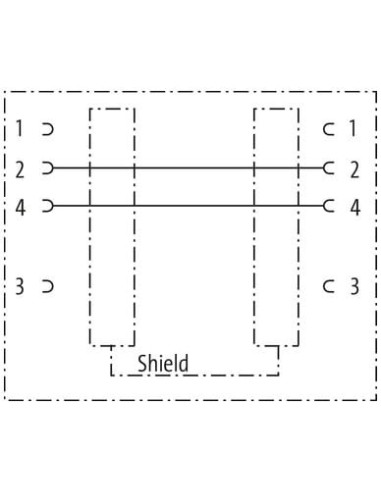

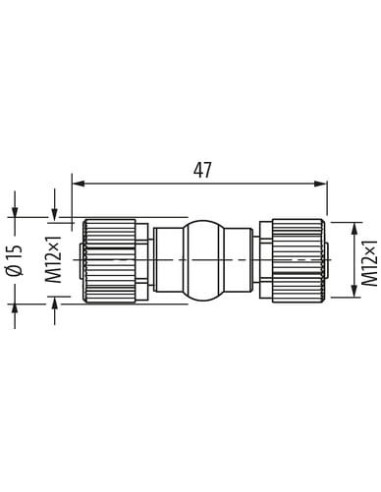

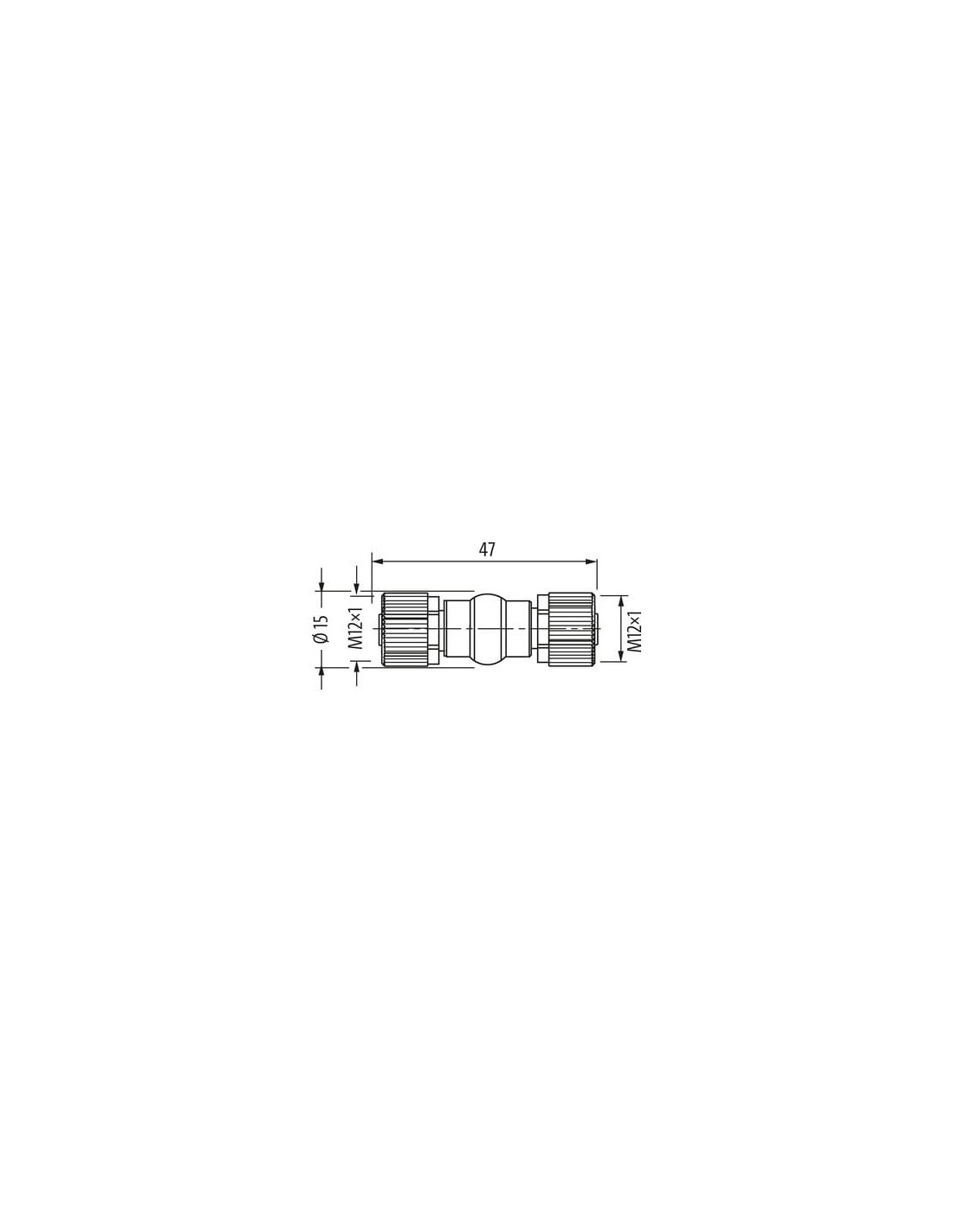

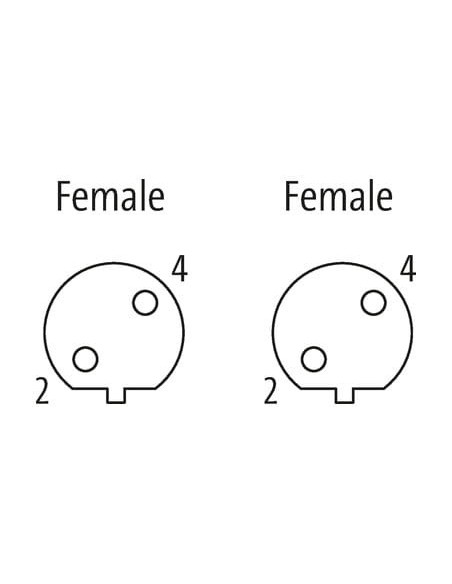

Adapter M12 B-cod 2-piny umożliwia bezproblemowe i pewne połączenie układów elektrycznych zgodnie z przedstawionym schematem złącza i rozkładem pinów. Wymiary adaptera (47 mm długości, 15 mm średnicy) gwarantują kompatybilność z większością standardowych gniazd M12 używanych w przemyśle.
Dzięki wysokiej odporności mechanicznej oraz wytrzymałości termicznej (-25°C do +85°C), adapter może być stosowany w szerokim zakresie temperatur otoczenia.
Montaż i bezpieczeństwo użytkowania adaptera M12 B-cod
Bezpieczny montaż został zapewniony dzięki zastosowaniu precyzyjnego gwintu i konstrukcji, która chroni przed przypadkowym rozłączeniem. Dodatkowa odporność na wstrząsy sprawia, że adapter doskonale sprawdza się nawet w aplikacjach mobilnych lub narażonych na dynamiczne obciążenia.
- Zaleca się stosowanie opasek lub prowadników w celu ochrony połączenia przed nadmiernym obciążeniem mechanicznym.
- Przestrzeganie minimalnego promienia gięcia kabli jest kluczowe dla zachowania szczelności IP67.
Adapter M12 B-cod to niezawodne rozwiązanie do szerokiego zakresu zastosowań przemysłowych, umożliwiające łatwą rozbudowę i modernizację istniejących instalacji bez ryzyka utraty szczelności czy stabilności połączenia.
