Adapter
Męski - żeński
M12 – M12, 5-piny
ekranowany
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Adapter M12 ekranowany 5-polowy/4-polowy – 7000-42261-0000000

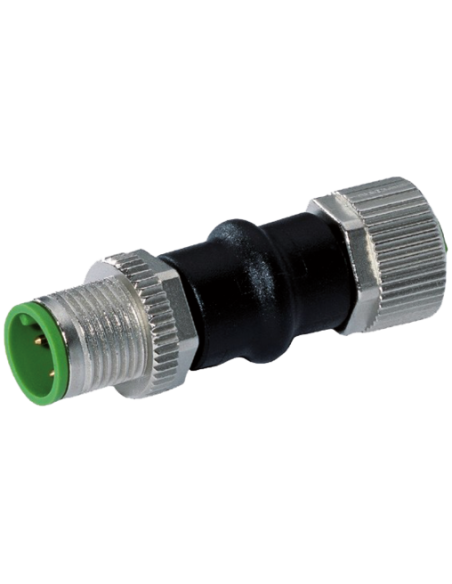

Adapter M12 damski 5-polowy / M12 żeński 4-polowy ekranowany umożliwia szybkie i niezawodne łączenie urządzeń automatyki przemysłowej z wykorzystaniem standaryzowanych złączy M12. Jest idealny do zastosowań wymagających wysokiej odporności na zakłócenia elektromagnetyczne.
Zastosowanie adaptera M12 5p/4p ekranowanego
Adapter M12 5-polowy do 4-polowego znajduje zastosowanie wszędzie tam, gdzie konieczna jest konwersja pomiędzy urządzeniami wyposażonymi w różną liczbę pinów. Stosowany jest w:
- SYSTEMACH AUTOMATYKI PRZEMYSŁOWEJ – panele operatorskie, moduły I/O, czujniki i siłowniki.
- LINIACH PRODUKCYJNYCH – szybkie połączenia pomiędzy segmentami maszyn bez konieczności zmian okablowania.
- MASZYNACH PRZEMYSŁOWYCH – integracja urządzeń wymagających ekranowania i wysokiego poziomu ochrony IP.
- APLIKACJACH MOBILNYCH – pojazdy specjalne, roboty autonomiczne, systemy AGV.
Zalety adaptera M12 damski 5-polowy / M12 żeński 4-polowy ekranowanego
- Ekranowanie – ochrona sygnału przed zakłóceniami elektromagnetycznymi oraz wysoki poziom niezawodności transmisji danych.
- Stopień ochrony IP67 – adapter doskonale sprawdza się w trudnych warunkach przemysłowych, gdzie wymagane jest zabezpieczenie przed kurzem i wilgocią (przy prawidłowym montażu – włożony, przykręcony).

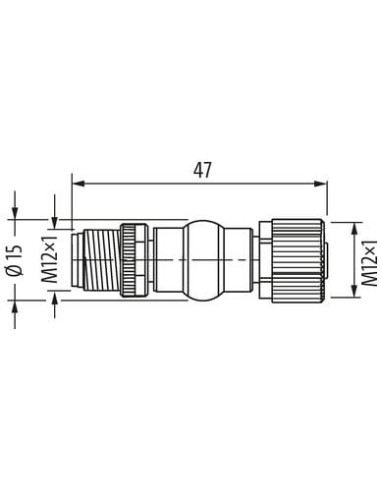

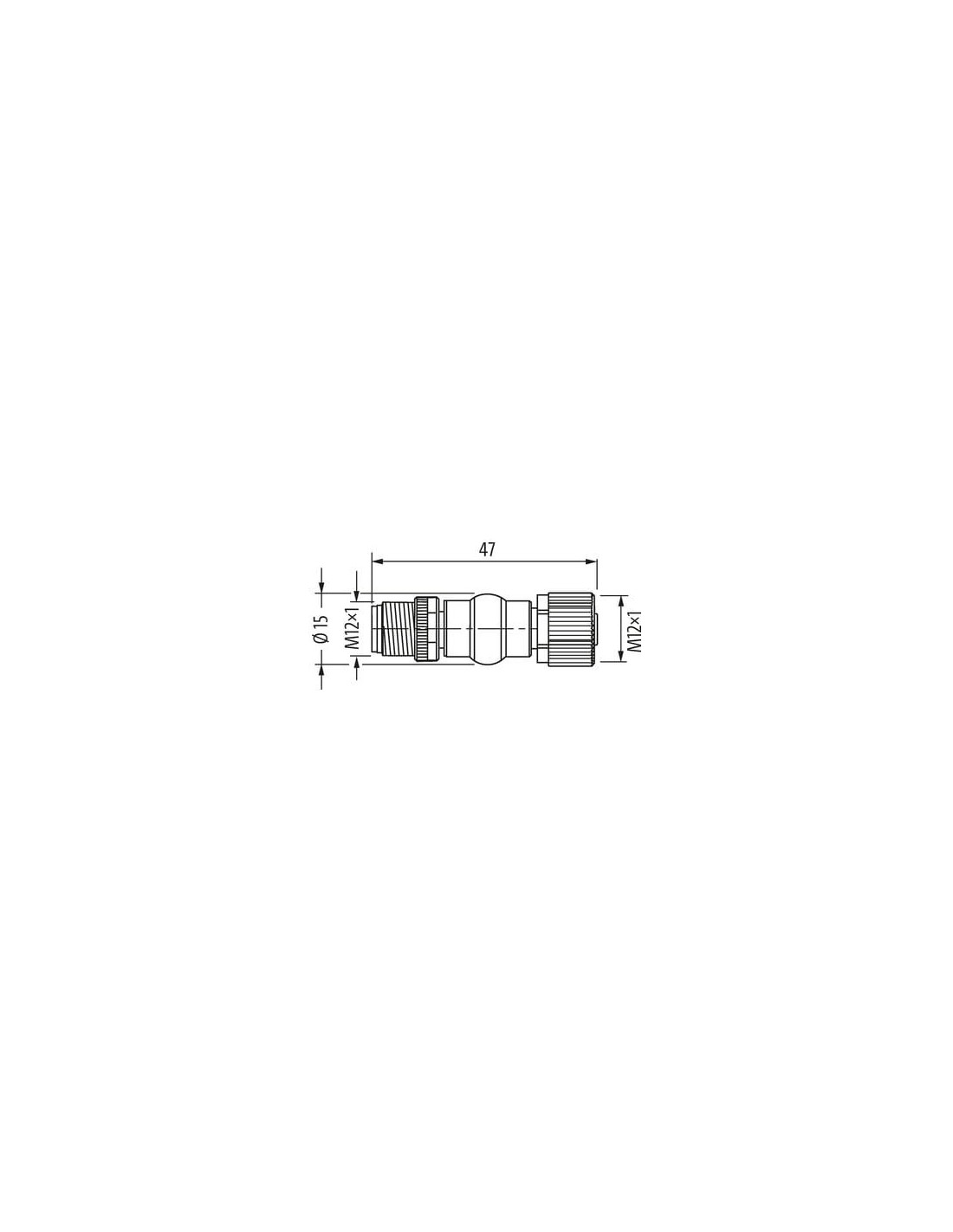

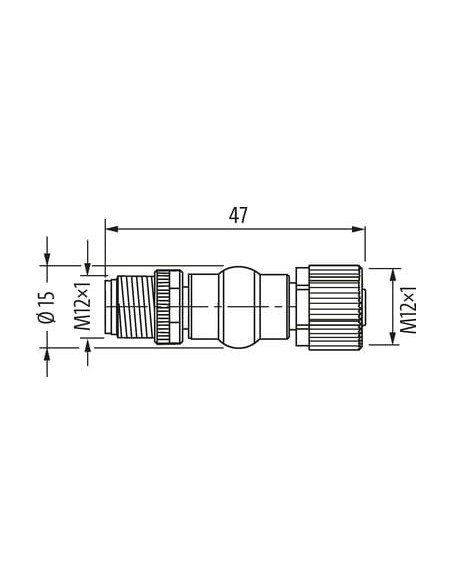

- Szybka i łatwa instalacja – gwint montażowy M12 x 1 oraz kompaktowa budowa (średnica 15 mm, długość 47 mm) umożliwiają bezproblemowy montaż nawet w ograniczonej przestrzeni.
- Wysoka odporność mechaniczna – adapter wykonany z trwałych materiałów: obudowa PUR i blokada z cynkowego odlewu ciśnieniowego oraz niklowana powłoka zwiększająca trwałość złącza.
- Szeroki zakres temperatur pracy – stabilna praca w temperaturach od -25°C do +85°C.
- Duża wytrzymałość elektryczna – dopuszczalne napięcie do 60 V AC/DC (standard), 30 V AC/DC (UL), prąd do 4 A na styk.
Możliwości wykorzystania adaptera M12 ekranowanego
Adapter M12 damski 5p/żeński 4p pozwala na łatwą integrację komponentów systemów automatyki, które mogą posiadać różne standardy połączeń. Ułatwia:
- Podłączanie urządzeń pomiarowych, czujników i elementów wykonawczych do istniejącej infrastruktury okablowania M12.
- Modernizację starszych linii produkcyjnych, gdzie występują złącza 4- i 5-pinowe.
- Błyskawiczną wymianę komponentów bez konieczności ingerencji w przewody.
Typowa budowa i schemat połączeń adaptera M12

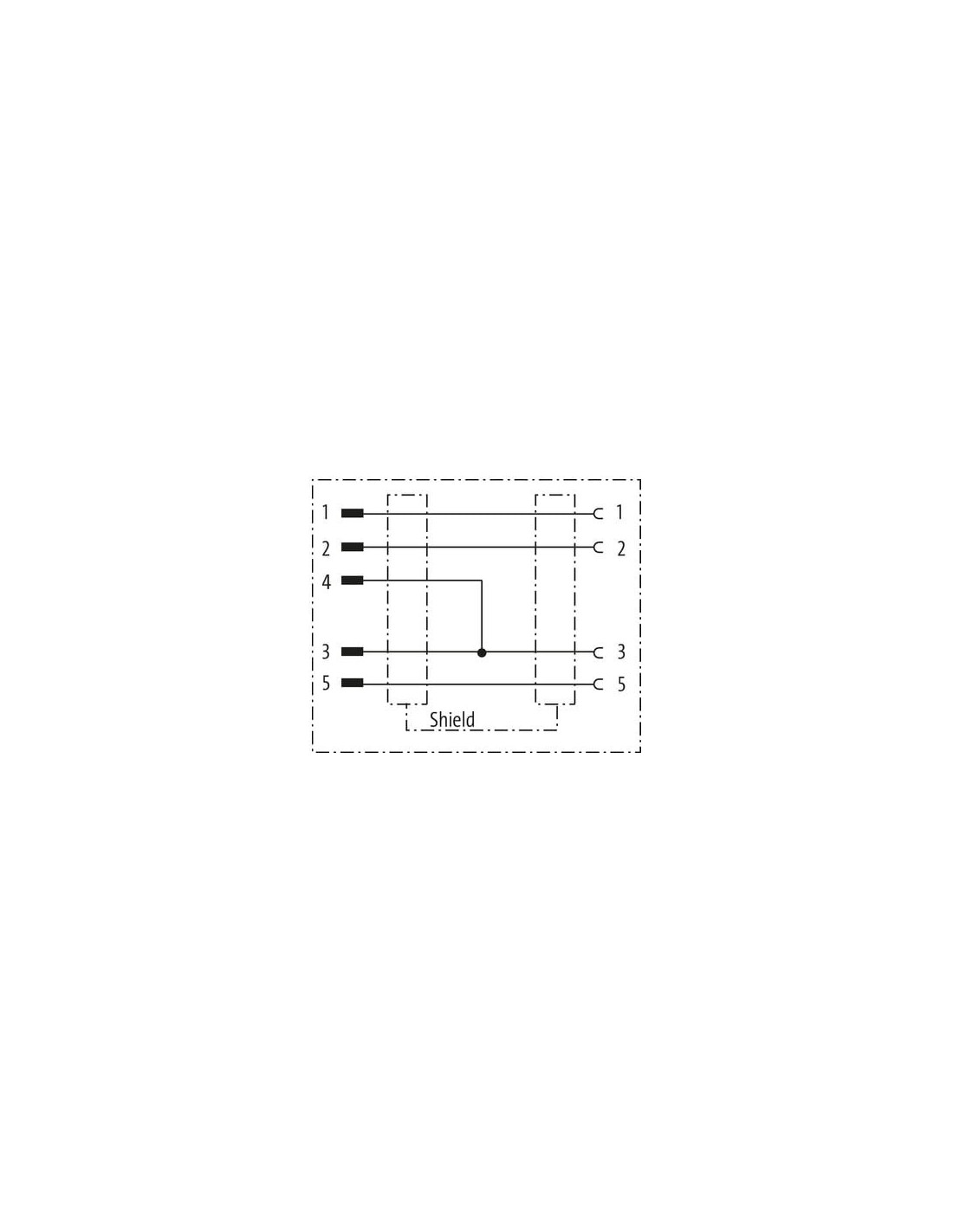

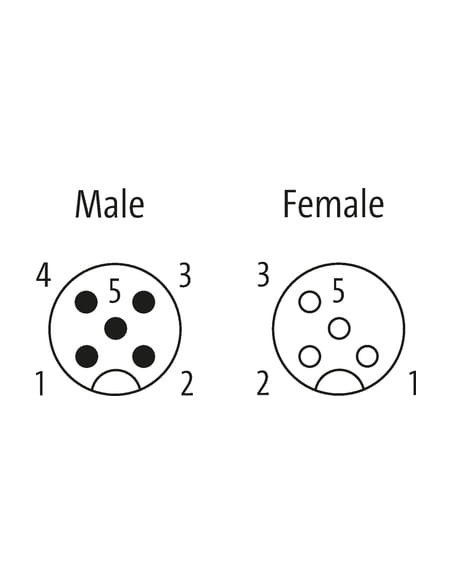

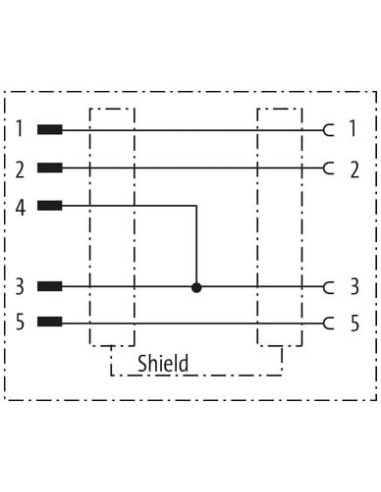

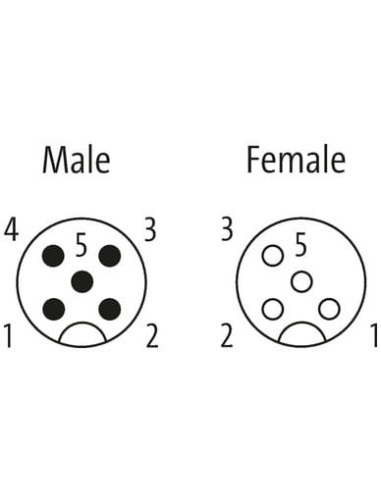

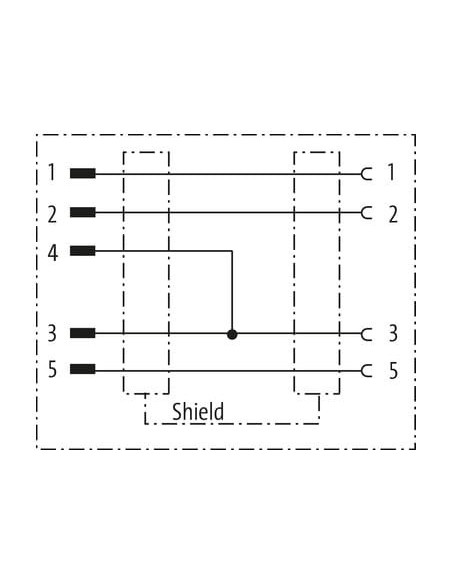

Adapter wyposażony jest w złącze męskie 5-pin oraz złącze żeńskie 4-pin M12. Sposób połączeń prezentuje dołączony schemat, który umożliwia prawidłową konwersję sygnałów, zachowując ekranowanie.
Uwaga: W celu zachowania klasy ochrony IP67 należy stosować zalecenia dotyczące poprawnego montażu oraz ochrony przed obciążeniami mechanicznymi (użycie opasek kablowych, odpowiedni promień gięcia).
