Adapter
Męski - żeński

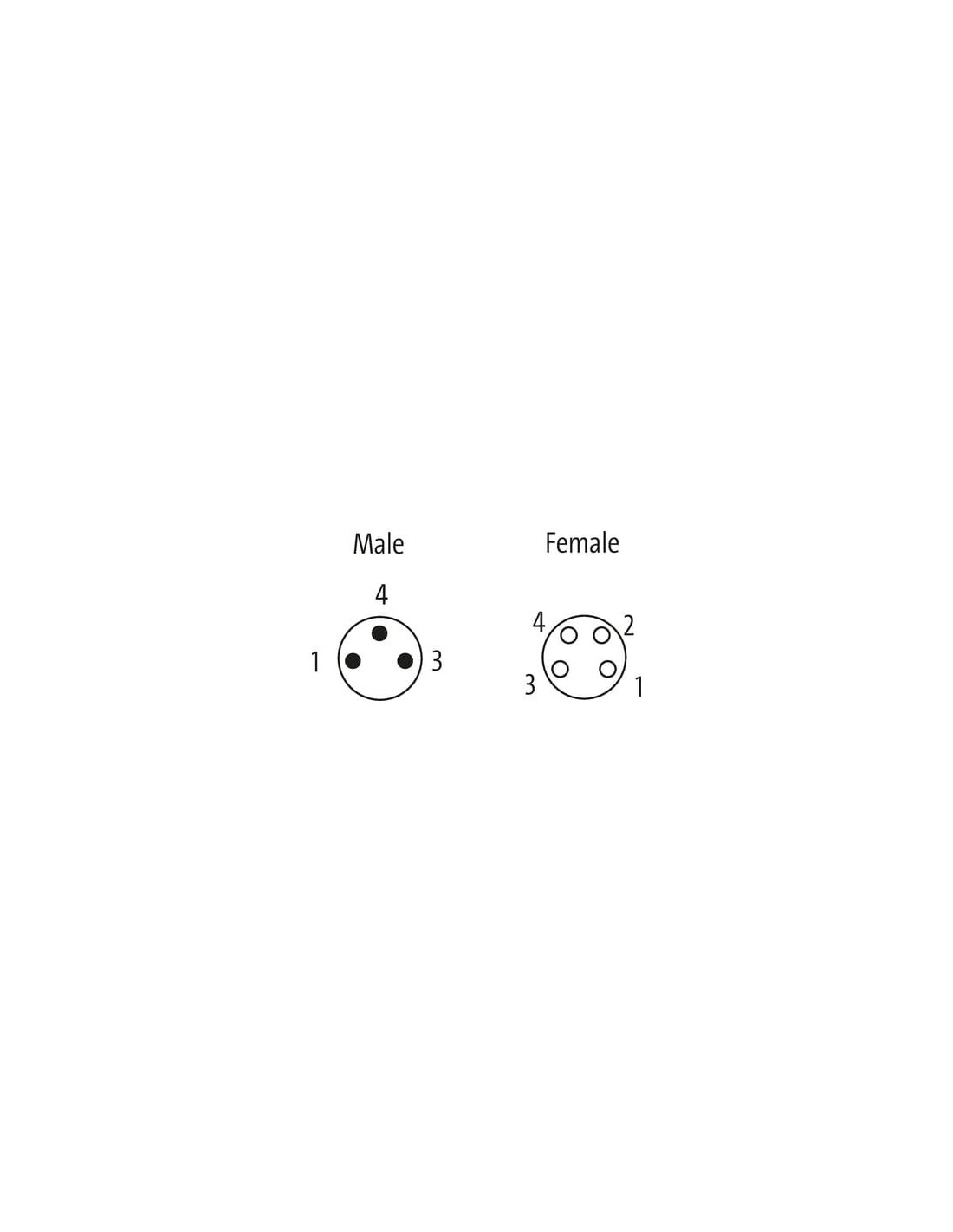

M8 – M8, 3/4-piny
| Family construction form | M8 |
| Rozwartość klucza | SW9 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowe napięcie izolacji | 800 V |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

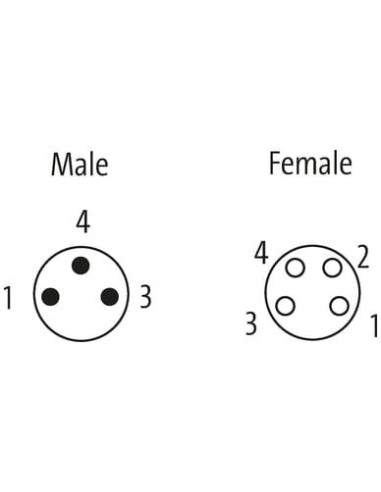

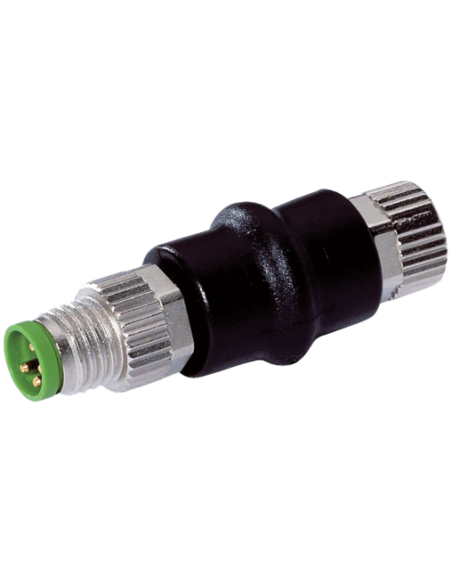

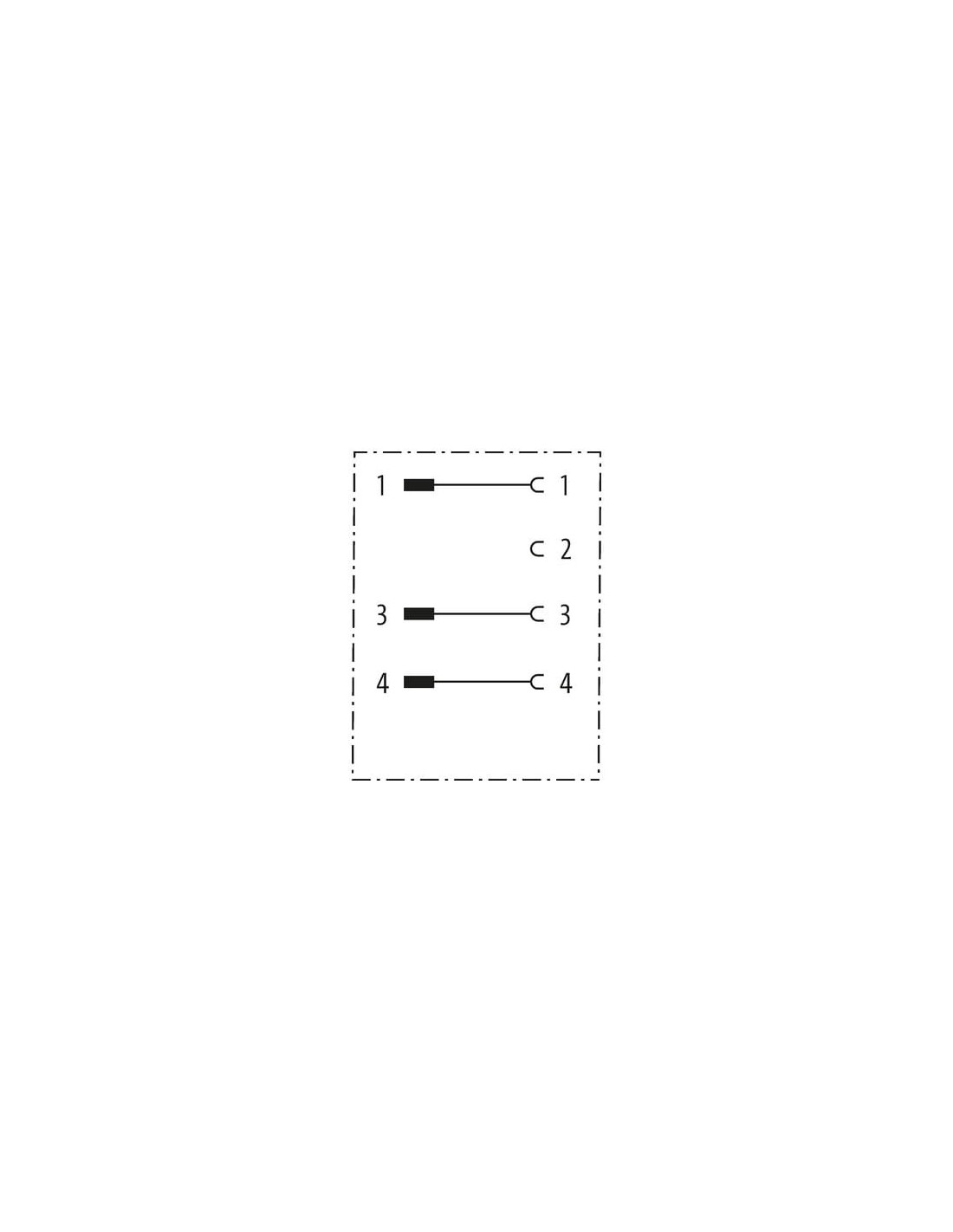

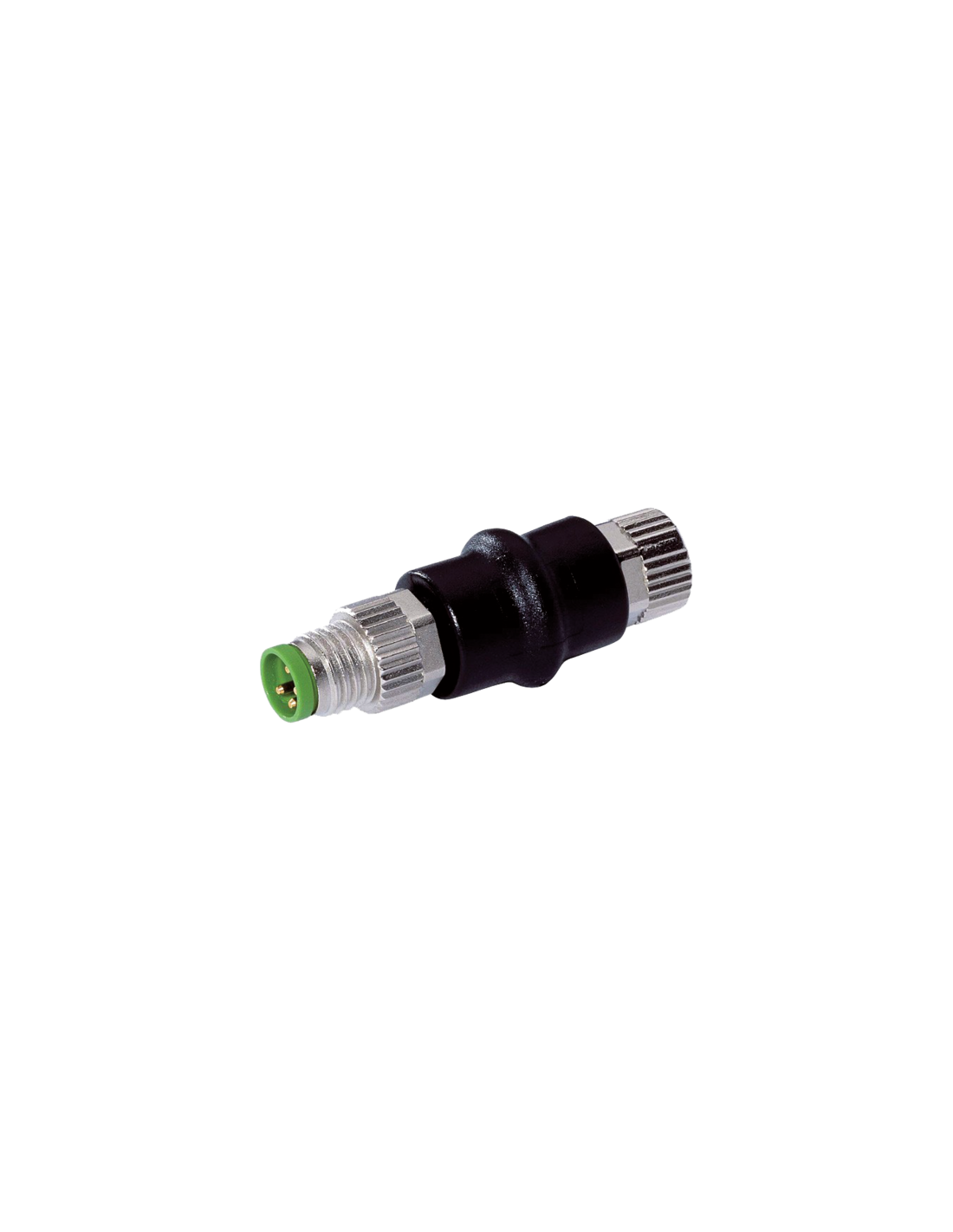

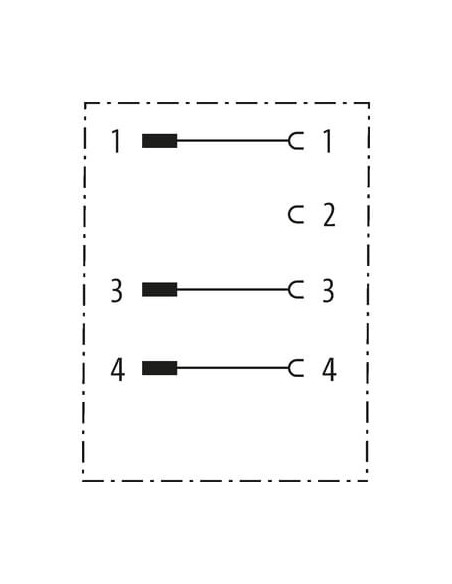

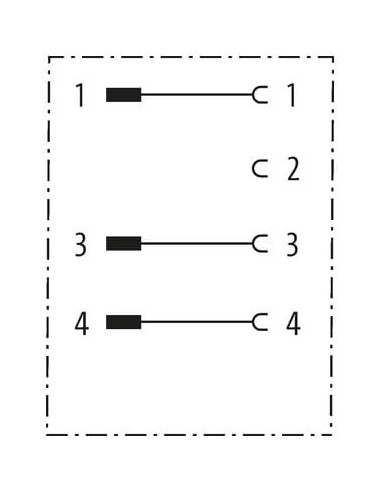

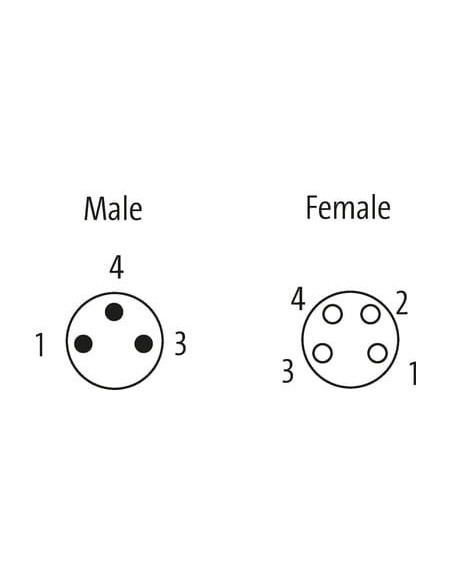

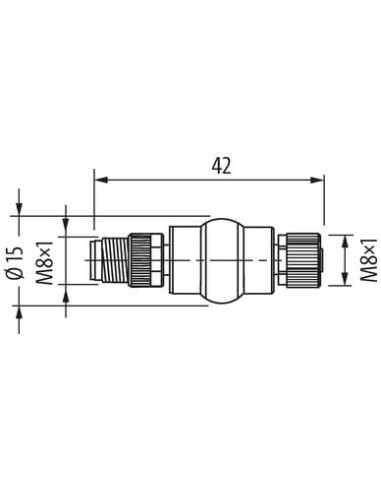

Adapter M8 męski 3-polowy na M8 żeński 4-polowy – uniwersalne rozwiązanie do połączeń przemysłowych
Adapter M8 męski 3-polowy – M8 żeński 4-polowy o kodzie produktu 7000-88511-0000000 to wysokiej jakości złącze przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, mechatronice oraz systemach sterowania. Umożliwia szybkie i bezproblemowe łączenie urządzeń z różnymi konfiguracjami pinów, zapewniając kompatybilność między urządzeniami wyposażonymi w wtyki i gniazda M8.
Charakterystyka i zastosowania adaptera M8
Ten adapter M8 pozwala na połączenie przewodów i urządzeń wyposażonych w złącza M8 o różnej liczbie pinów – od 3-polowego wtyku męskiego do 4-polowego gniazda żeńskiego. Rozwiązanie to przydaje się wszędzie tam, gdzie konieczne jest dostosowanie okablowania do wymagań danej instalacji lub wymiana komponentów bez kosztownej przebudowy całej sieci.
- Szybka i pewna konwersja połączeń – przydatna przy modernizacji lub rozbudowie istniejących systemów.
- Uniwersalne rozwiązanie – wykorzystywane w systemach automatyki, czujnikach, siłownikach, liniach produkcyjnych, maszynach CNC i robotyce.
- Solidne wykonanie – obudowa z PUR oraz niklowane elementy zapewniają wysoką odporność na uszkodzenia mechaniczne.
Odporność przemysłowa i bezpieczeństwo użytkowania
Adapter posiada stopień ochrony IP67, co oznacza pełną odporność na pył oraz krótkotrwałe zanurzenie w wodzie. Jest przystosowany do pracy w trudnych warunkach przemysłowych – odporność na drgania i wstrząsy dzięki blokadzie przeciwwstrząsowej oraz solidnej konstrukcji.
Bezpieczeństwo elektryczne jest zapewnione przez wysokie znamionowe napięcie izolacji (800 V) oraz odporność na przepięcia (1,5 kV).
Zalety i atuty adaptera M8 męski – M8 żeński

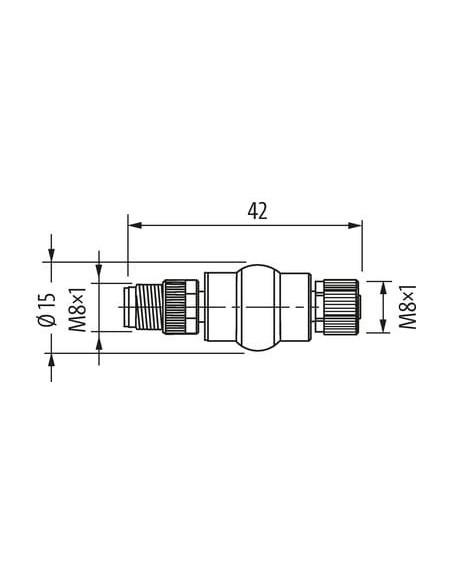

- Prosta i szybka instalacja dzięki gwintom M8x1 oraz optymalnym wymiarom adaptera.
- Wytrzymałość na duże obciążenia prądowe – maksymalny prąd na styk to 4 A.
- Możliwość pracy w szerokim zakresie temperatur, od -25°C do 85°C.
- Doskonałe parametry izolacyjne i odporność na zanieczyszczenia przemysłowe (stopień 3).
Typowe zastosowania adaptera M8 – integracja systemów automatyki
Adaptery M8 znajdują zastosowanie w branży przemysłowej przy integracji układów automatyki, montażu czujników, elementów wykonawczych oraz w aplikacjach wymagających szybkiego dostosowania torów sygnałowych lub zasilających. Stosowane są również w rozdzielnicach, szafach sterowniczych oraz wszędzie tam, gdzie zachodzi potrzeba niezawodnego i hermetycznego łączenia przewodów w środowisku wymagającym wysokiej niezawodności.
Dzięki adapterowi M8 możliwa jest elastyczna modernizacja instalacji bez konieczności wymiany całych przewodów, co zwiększa efektywność pracy serwisu i utrzymania ruchu.
