PROFIBUS
Złącze wtykowe magistrali 90°

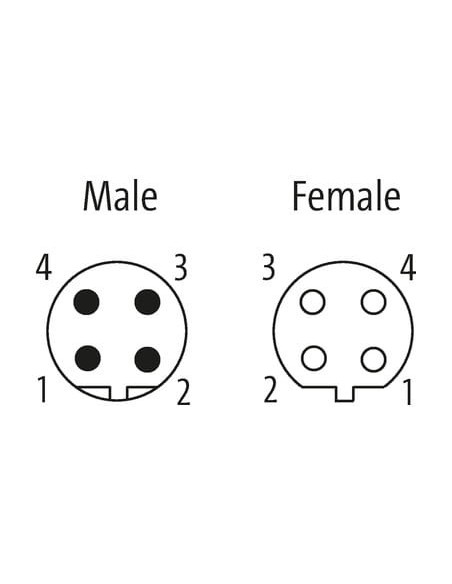

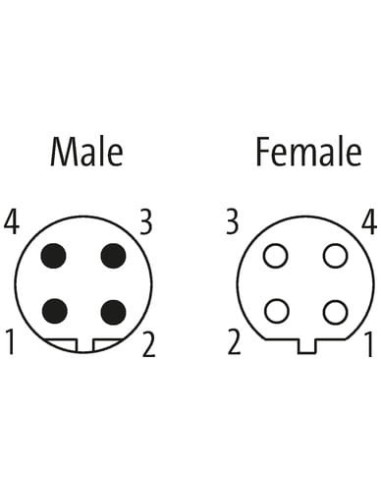

SUB-D9 (męski), M12× 1 mm, kodowanie B
Programator
Dane techniczne | Dane elektryczne
| Terminator | możliwość włączenia, zintegrowane |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 4,75 V |
| Napięcie robocze DC maks. | 5,25 V |
| Pobór prądu maks. | 12,5 mA |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 12 MBit/s |
Instalowanie | Podłączanie
| Family construction form | M12 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP30 |
Dane mechaniczne | Dane montażowe
| Wysokość | 59 mm |
| Szerokość | 45 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

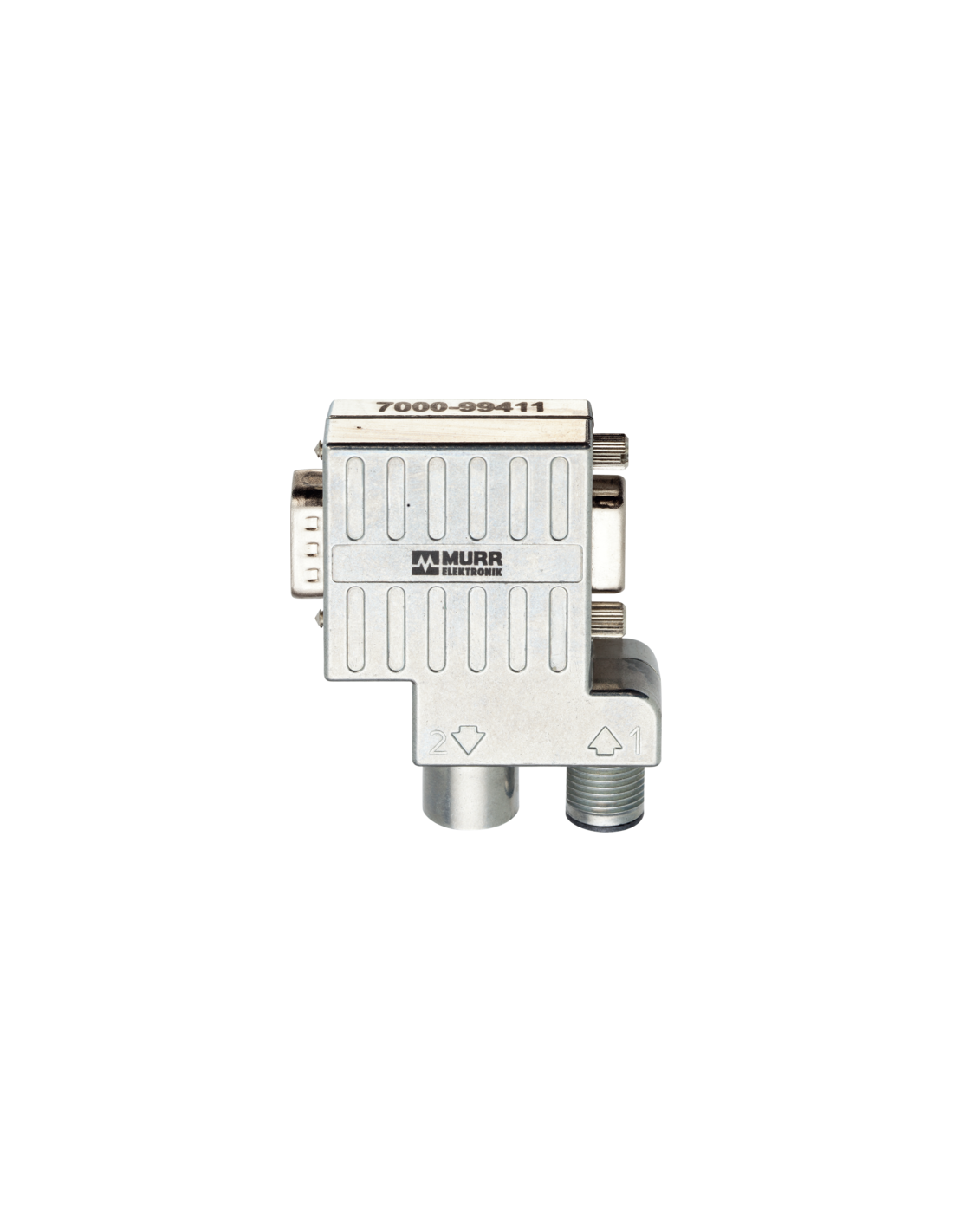

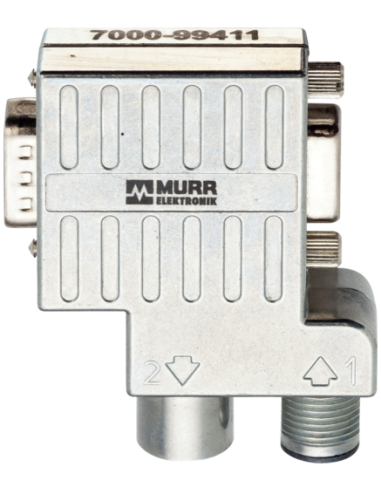

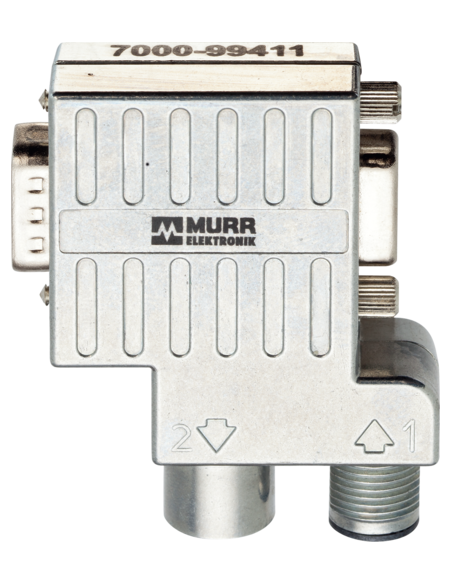

Adapter Profibus M12/SUB-D 90° 7000-99411-0000000 – profesjonalny adapter przemysłowy
Adapter Profibus M12/SUB-D 90° marki Murr Elektronik (kod produktu: 7000-99411-0000000) to specjalistyczne rozwiązanie umożliwiające łatwe i niezawodne łączenie urządzeń w przemysłowych sieciach PROFIBUS. Adapter wyposażony jest w złącza SUB-D9 (męskie) oraz M12 (B-kodowanie), co pozwala na szybkie i wygodne przejście pomiędzy różnymi standardami połączeń. Konstrukcja pod kątem 90° umożliwia montaż w miejscach o ograniczonej przestrzeni oraz efektywne prowadzenie przewodów.
Charakterystyka i możliwości zastosowania adaptera Profibus M12/SUB-D
Adapter Profibus M12/SUB-D jest stosowany wszędzie tam, gdzie wymagana jest integracja urządzeń automatyki przemysłowej z siecią PROFIBUS, na przykład w liniach produkcyjnych, instalacjach maszyn, systemach sterowania ruchem oraz rozdzielniach. Idealnie sprawdza się w wymagających aplikacjach przemysłowych, gdzie niezawodność połączenia oraz łatwość serwisowania są kluczowe.
- Szybkie połączenie ze złączem M12 (B-kodowanie) oraz SUB-D9
- Kątowy układ adaptera ułatwia montaż w szafach sterowniczych i w miejscach o ograniczonej przestrzeni
- Możliwość włączenia zintegrowanego terminatora – zapewnia właściwą terminację magistrali, co pozwala na utrzymanie stabilności transmisji danych
- Wytrzymała konstrukcja spełniająca wymagania przemysłowe, odporna na uszkodzenia mechaniczne
- Szybkość transmisji danych do 12 MBit/s – dostosowany do nowoczesnych, szybkich sieci Profibus
- Niewielkie wymiary (59 x 45 x 17 mm) umożliwiają instalację w kompaktowych urządzeniach
- Zakres temperatury pracy: od -20°C do 70°C – adapter może być stosowany w trudnych warunkach przemysłowych
Zalety stosowania adaptera Profibus M12/SUB-D
Stosowanie adaptera Profibus M12/SUB-D umożliwia integrację różnych urządzeń automatyki przemysłowej, zapewniając jednocześnie wysoką niezawodność transmisji oraz minimalizując ryzyko błędów komunikacyjnych. Wyposażony w stopień ochrony IP30, adapter jest zabezpieczony przed wpływem typowych zagrożeń w środowisku przemysłowym. Dodatkowo, możliwość łatwego podłączenia programatora ułatwia szybkie serwisowanie i diagnostykę sieci Profibus.
Typowe zastosowania przemysłowe adaptera Profibus M12/SUB-D
Adapter Profibus M12/SUB-D 90° wykorzystywany jest m.in. w takich sektorach jak:
- Automatyka przemysłowa (linie produkcyjne, maszyny, stanowiska zrobotyzowane)
- Systemy sterowania i monitorowania procesów
- Systemy rozdzielcze i szafy sterownicze
- Modernizacja i rozbudowa istniejących instalacji Profibus
Wskazówki montażowe i bezpieczeństwo
Aby zapewnić długotrwałą i stabilną pracę adaptera Profibus M12/SUB-D 90°, należy chronić złącza przed przeciążeniami mechanicznymi, np. przy pomocy opasek kablowych. Zaleca się również przestrzeganie dopuszczalnych promieni gięcia przewodów, co jest istotne dla utrzymania stopnia ochrony oraz niezawodności połączeń. Adapter został zaprojektowany z myślą o łatwym i bezproblemowym montażu w standardowych instalacjach PROFIBUS.
