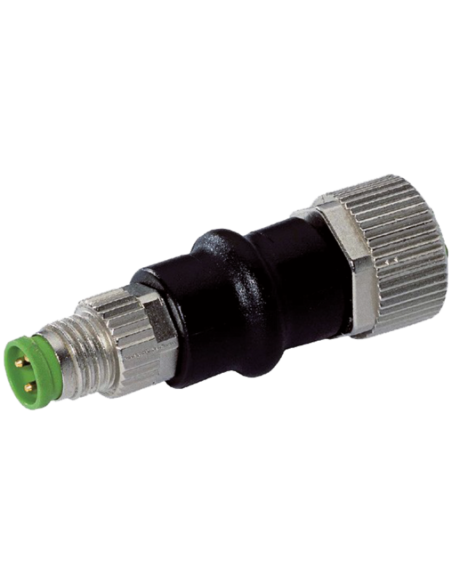

Adapter
Męski - żeński
M8 – M12, 4-piny
dla rozdzielacza M8 4-piny
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Adapter M8 męski 4-pinowy do M12 żeński 4-pinowy – uniwersalne połączenie w automatyce
Adapter M8 męski, 4-polowy – M12 żeński, 4-polowy o kodzie 7000-88531-0000000 to rozwiązanie umożliwiające szybkie i niezawodne łączenie systemów automatyki przemysłowej, czujników oraz rozdzielaczy sygnałów. Wysoka kompatybilność standardów przemysłowych zapewnia szeroki zakres zastosowań w instalacjach wymagających stabilnych połączeń sygnałowych.
Charakterystyka i zalety adaptera M8/M12
Adapter M8 do M12 4-pinowy umożliwia bezproblemowe łączenie przewodów i urządzeń wyposażonych w złącza M8 i M12, gwarantując pełną kompatybilność elektryczną i mechaniczną. Dzięki swojej konstrukcji sprawdza się w trudnych warunkach środowiskowych – stopień ochrony IP67 umożliwia pracę nawet w obecności pyłów i wilgoci.

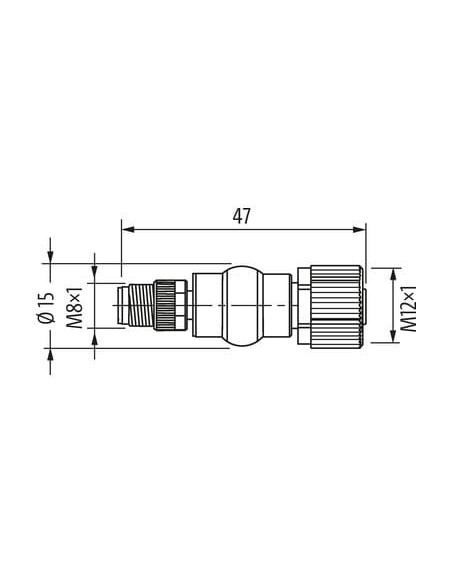

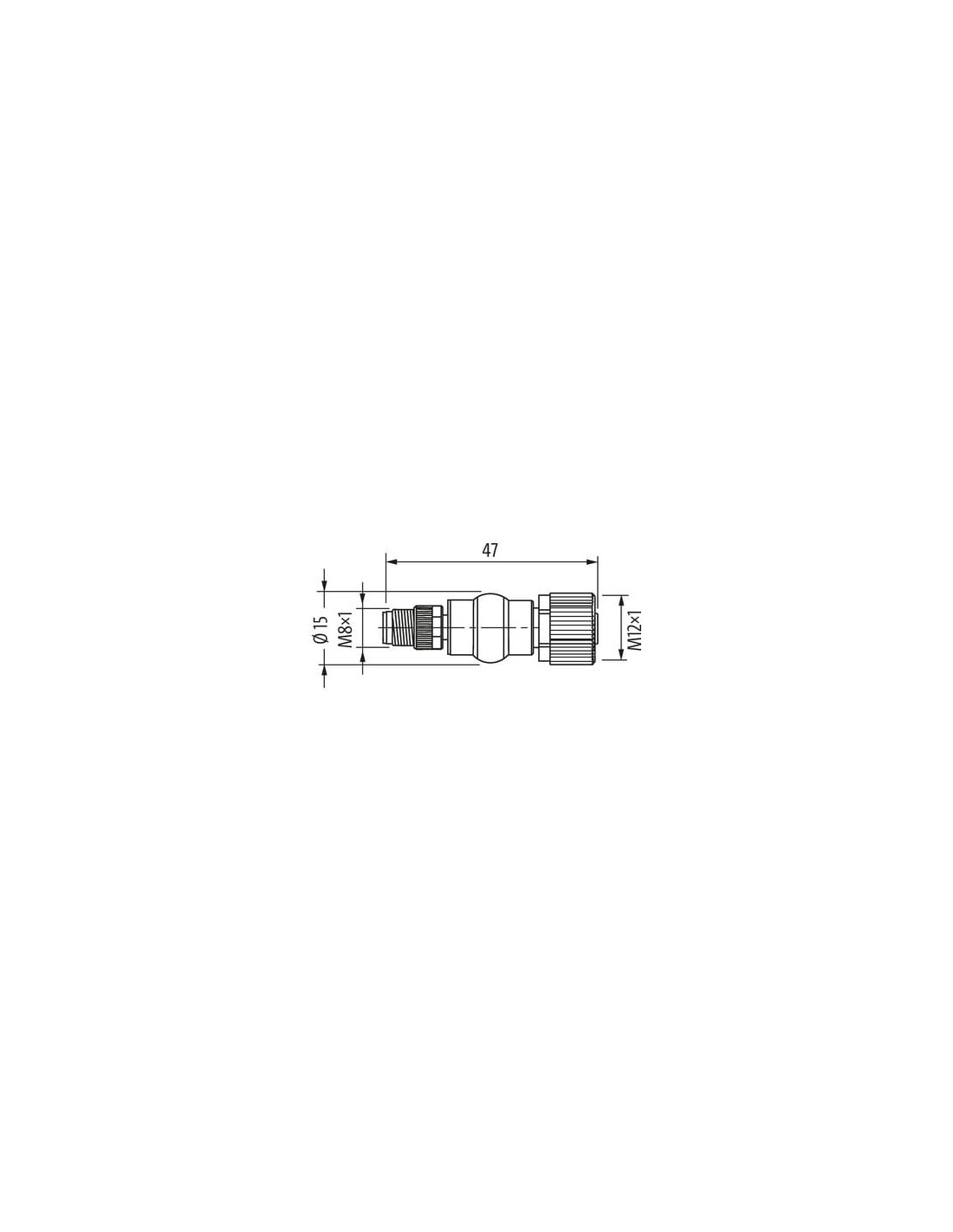

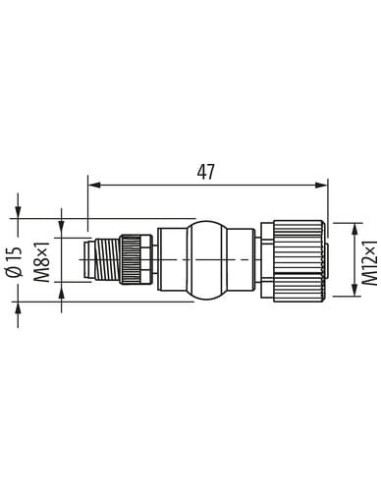

- Wytrzymałe złącza – gwinty M8 x 1 (męski) oraz M12 x 1 (żeński)
- Przepustowość prądowa do 4 A na styk
- Odporność na wibracje oraz zabezpieczenie przed rozłączeniem
- Odporność na działanie czynników chemicznych – obudowa z PUR, pokrycie niklowane, elementy z cynku
- Zakres temperatur pracy: od -25°C do +85°C

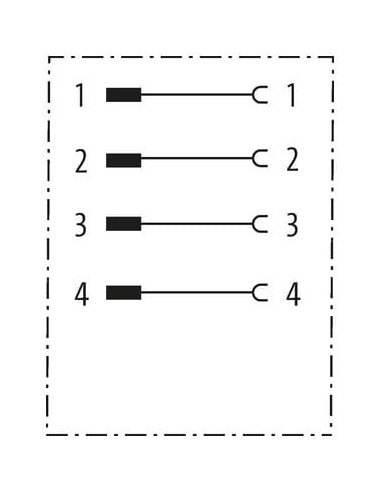

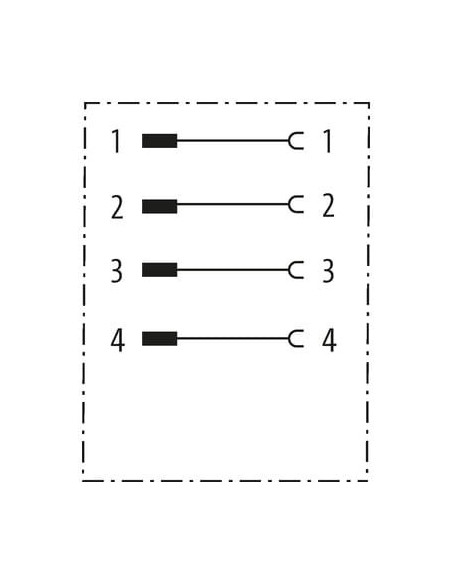

- Bezpośrednie połączenie sygnałów 1:1 – zachowanie ciągłości toru sygnałowego
Zastosowanie adaptera M8 na M12 w przemyśle i automatyce
Adapter M8 4-pinowy na M12 4-pinowy znajduje zastosowanie wszędzie tam, gdzie niezbędne jest rozszerzenie możliwości połączeniowych urządzeń przemysłowych. Szczególnie polecany do stosowania w:
- systemach rozdzielaczy M8
- instalacjach z czujnikami i siłownikami
- automatyce procesowej i maszynowej
- konfiguracjach wymagających adaptacji przewodów do różnych typów złącz

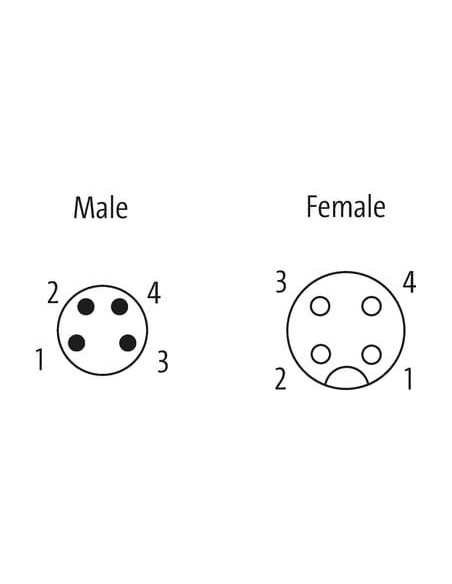

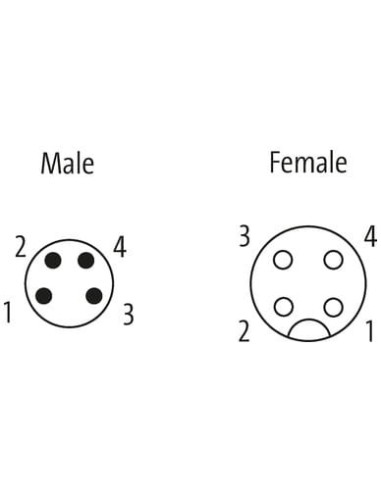

Solidne wykonanie oraz precyzyjna mechanika gwarantują niezawodność połączenia nawet w wymagających warunkach, np. przy częstym montażu/demontażu oraz w instalacjach narażonych na drgania. Adapter umożliwia szybkie podłączenie urządzeń, minimalizując czas przestoju oraz ryzyko błędów montażowych dzięki wyraźnemu oznaczeniu pinów i zastosowaniu standardowego kodowania przemysłowego.
Bezpieczeństwo oraz normy techniczne adaptera M8/M12
Produkt spełnia wymagania normy EN IEC 60529 w zakresie szczelności i odporności, zapewniając wysoki poziom bezpieczeństwa instalacji. Wysokie parametry znamionowego napięcia izolacji (do 800 V) oraz dopuszczalne napięcia pracy pozwalają na montaż nawet w rozbudowanych i zaawansowanych technicznie aplikacjach przemysłowych.
Podczas instalacji zaleca się zabezpieczenie połączeń przed nadmiernym obciążeniem mechanicznym oraz przestrzeganie minimalnego promienia gięcia kabli – pozwala to zachować pełną szczelność i odporność na uszkodzenia.
