Złącze wtykowe magistrali 90°
SUB-D9 (żeński), zaciski śrubowe
max. 1 Mbit/s z dołączanym rezystorem obciążenia
CANopen
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane techniczne | Dane elektryczne
| Terminator | możliwość włączenia, zintegrowane |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 65 mm |
| Szerokość | 48 mm |
| Głębokość | 16 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Parametry zacisków
Typ przyłącza 1
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 9 |
| PIN 2 | CAN_L |
| PIN 3 | CAN_GND |
| PIN 5 | CAN_SHLD |
| PIN 6 | 0 V |
| PIN 7 | CAN_H |
| PIN 9 | CAN V + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 6 |

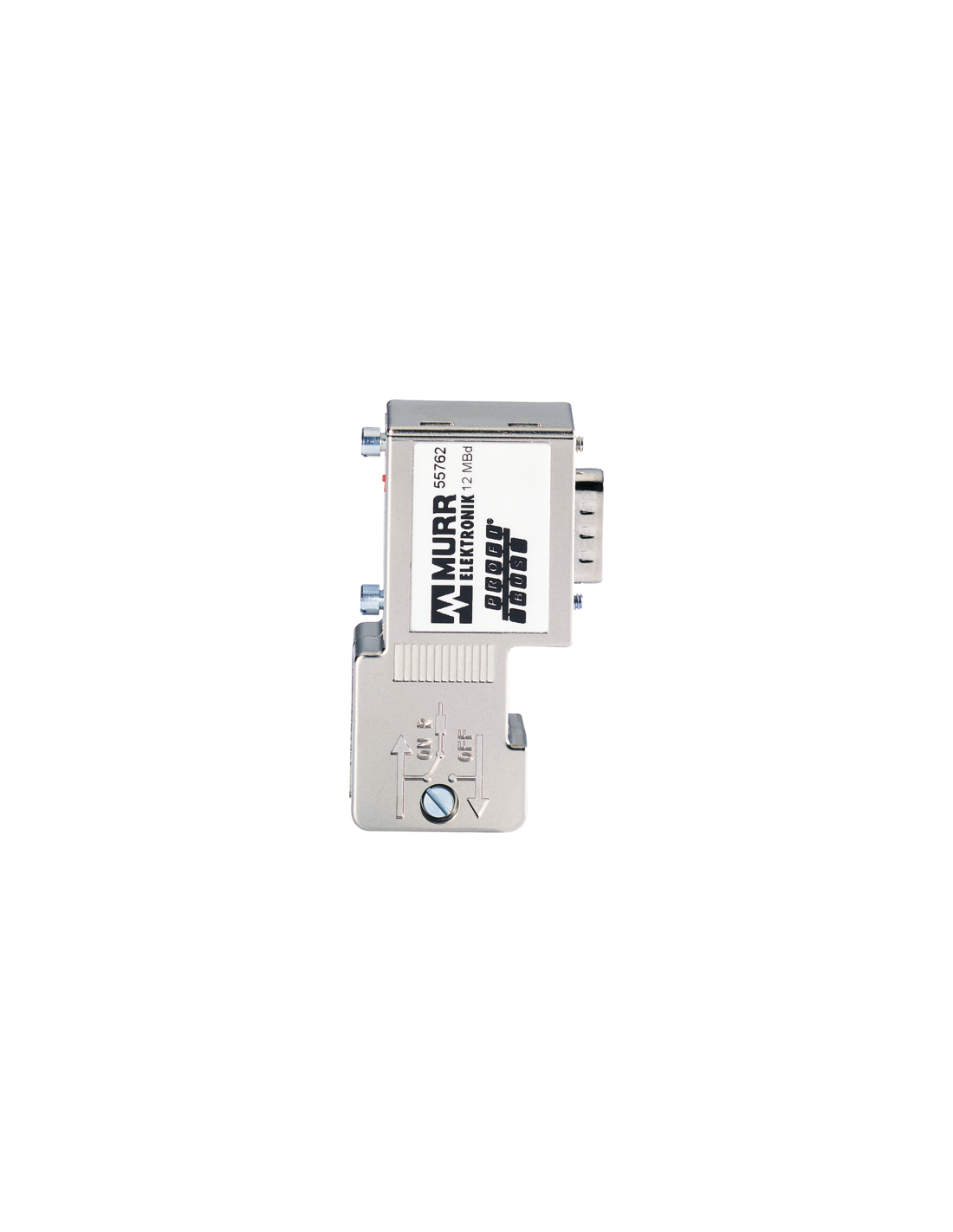

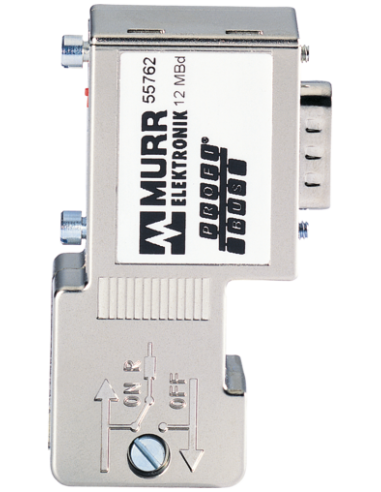

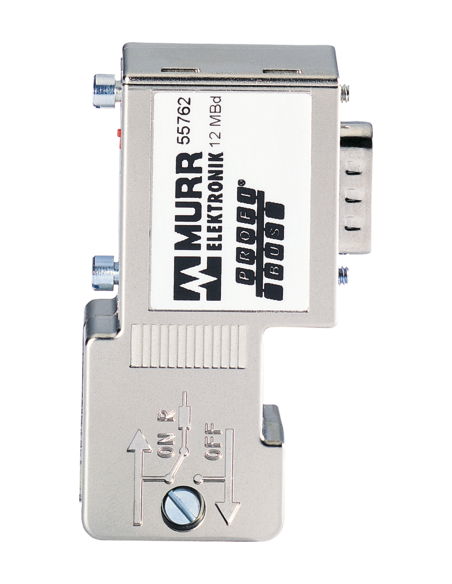

Wtyczka CAN bus 120 Ω, 1 Mbit/s – Zaawansowane złącze dla magistrali CAN
Wtyczka CAN bus to specjalistyczne złącze przeznaczone do przemysłowych systemów komunikacji opartych na magistrali CANopen. Zastosowanie zintegrowanego rezystora terminującego o wartości 120 Ω oraz możliwość jego łatwego włączania umożliwiają idealne dopasowanie rezystancji na końcach magistrali, co znacząco poprawia stabilność i pewność transmisji danych, nawet przy maksymalnej przepustowości do 1 Mbit/s.
Solidna konstrukcja i uniwersalne zastosowania
Złącze SUB-D9 (żeńskie) z zaciskami śrubowymi ułatwia szybki montaż i zapewnia niezawodność połączenia w trudnych warunkach przemysłowych. Obudowa wykonana jest z tworzywa o wysokiej odporności chemicznej i olejoodporności, co sprawia, że produkt doskonale sprawdza się w trudnych warunkach eksploatacyjnych. Dzięki kompaktowym rozmiarom (wysokość 65 mm, szerokość 48 mm, głębokość 16 mm) wtyczka idealnie nadaje się do instalacji w szafach sterowniczych i maszynach.
- Możliwość włączania rezystora terminującego – łatwa adaptacja do topologii sieci CAN.
- Standard CANopen – kompatybilność z popularnymi protokołami przemysłowymi.
- Prosta instalacja dzięki zaciskom śrubowym i subsystemowi D-Sub.
- Maksymalna transmisja 1 Mbit/s umożliwia wykorzystanie w wymagających aplikacjach automatyki przemysłowej.
- Ochrona IP20 – zabezpieczenie przed dotykiem ciał obcych.
Montaż i zalecenia instalacyjne – bezpieczeństwo i niezawodność
Dzięki wyraźnym oznaczeniom oraz przełącznikowi rezystora wtyczka CAN bus umożliwia łatwą konfigurację podczas pracy w instalacji. Produkt został zaprojektowany z myślą o ochronie mechanicznej, dlatego zaleca się stosowanie dodatkowych zabezpieczeń, np. opasek zaciskowych, chroniących złącze przed naprężeniami. Szczególną uwagę należy zwrócić na odpowiednie promienie gięcia przewodów, aby utrzymać deklarowany stopień ochrony.
- Obsługa przekroju przewodów do 1 mm²
- 9 biegunów (D-Sub) i 6 biegunów (zaciski śrubowe)
- Wyprowadzenia m.in.: CAN_L, CAN_H, CAN_GND, CAN_SHLD, 0V, CAN V+
Typowe zastosowania wtyczki CAN bus 120 Ω
Wtyczka CAN bus jest idealnym rozwiązaniem w aplikacjach wymagających stabilnej transmisji sygnałów cyfrowych w systemach automatyki przemysłowej, liniach produkcyjnych oraz maszynach z komunikacją CANopen. Znajduje także zastosowanie w rozbudowie sieci przemysłowych, gdzie niezbędne jest odpowiednie zakończenie magistrali oraz łatwość serwisowania.
Wytrzymałość na temperatury robocze od 0°C do 60°C oraz odporność na skrajne warunki przechowywania sprawiają, że produkt jest przystosowany do wielu środowisk przemysłowych.
Wtyczka CAN bus 120 Ω 1 Mbit/s to niezawodne złącze dla nowoczesnych systemów przemysłowych, gwarantujące bezpieczeństwo oraz wysoką jakość transmisji sygnału.
