Adapter
Męski - męski
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

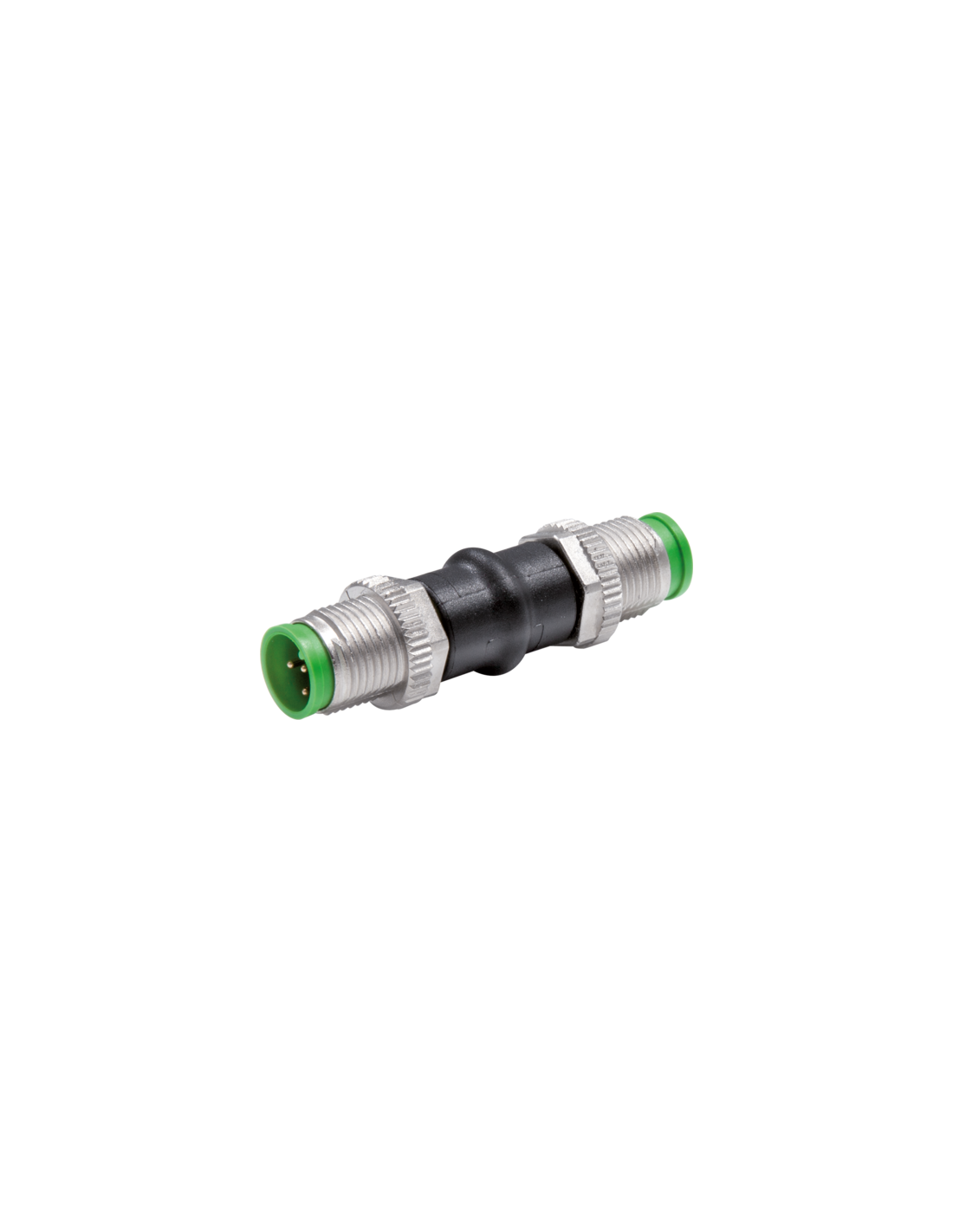

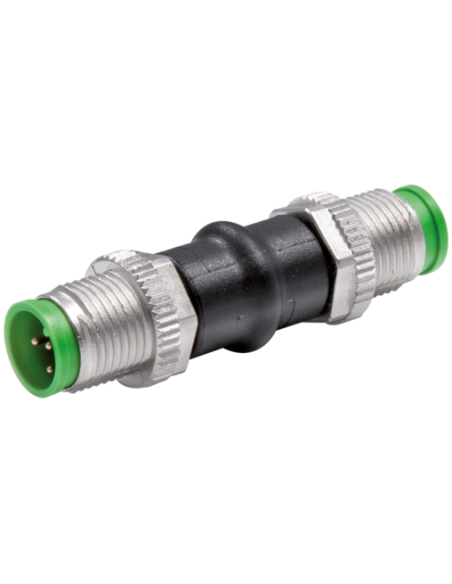

Adapter M12 męski/męski 5-pinowy – wszechstronne złącze przemysłowe
Adapter M12 męski/męski 7000-40057-0000000 to wysokiej jakości złącze stosowane w licznych aplikacjach przemysłowych, automatyce oraz budowie maszyn i urządzeń. Dzięki uniwersalnej konstrukcji oraz zwiększonej odporności na czynniki zewnętrzne jest często wybierane jako niezawodne rozwiązanie do łączeń.
Zastosowanie adaptera M12 męski/męski – automatyka, sensoryka, przemysł
Adaptory M12 typu męski/męski z 5-pinowym kodowaniem A wykorzystywane są w wielu typowych zastosowaniach:
- Przemysł automatyki: szybkie i pewne łączenie przewodów sygnałowych w systemach sterowania oraz transmisji danych.
- Sensorika i aparatura pomiarowa: bezpieczne sprzęganie czujników z modułami wejść/wyjść oraz innymi komponentami instalacji.
- Maszyny i linie produkcyjne: niezawodne połączenia elementów wykonawczych pracujących w trudnych warunkach środowiskowych (wilgotność, zapylenie, zmiany temperatur).
- Technika transportowa i logistyka: zapewnienie nieprzerwanej transmisji sygnałów w instalacjach pojazdów, magazynów oraz systemów intralogistycznych.
Kluczowe zalety adaptera M12 męski/męski 7000-40057-0000000
- Solidność wykonania: metalowy gwint i trwała obudowa z PUR oraz pozłacane styki zapewniają długotrwałe i stabilne połączenie.
- Odporność na warunki środowiskowe: wysoki stopień ochrony IP65, IP66K, IP67 umożliwia stosowanie adaptera na zewnątrz, w wilgotnych lub zapylonych miejscach.

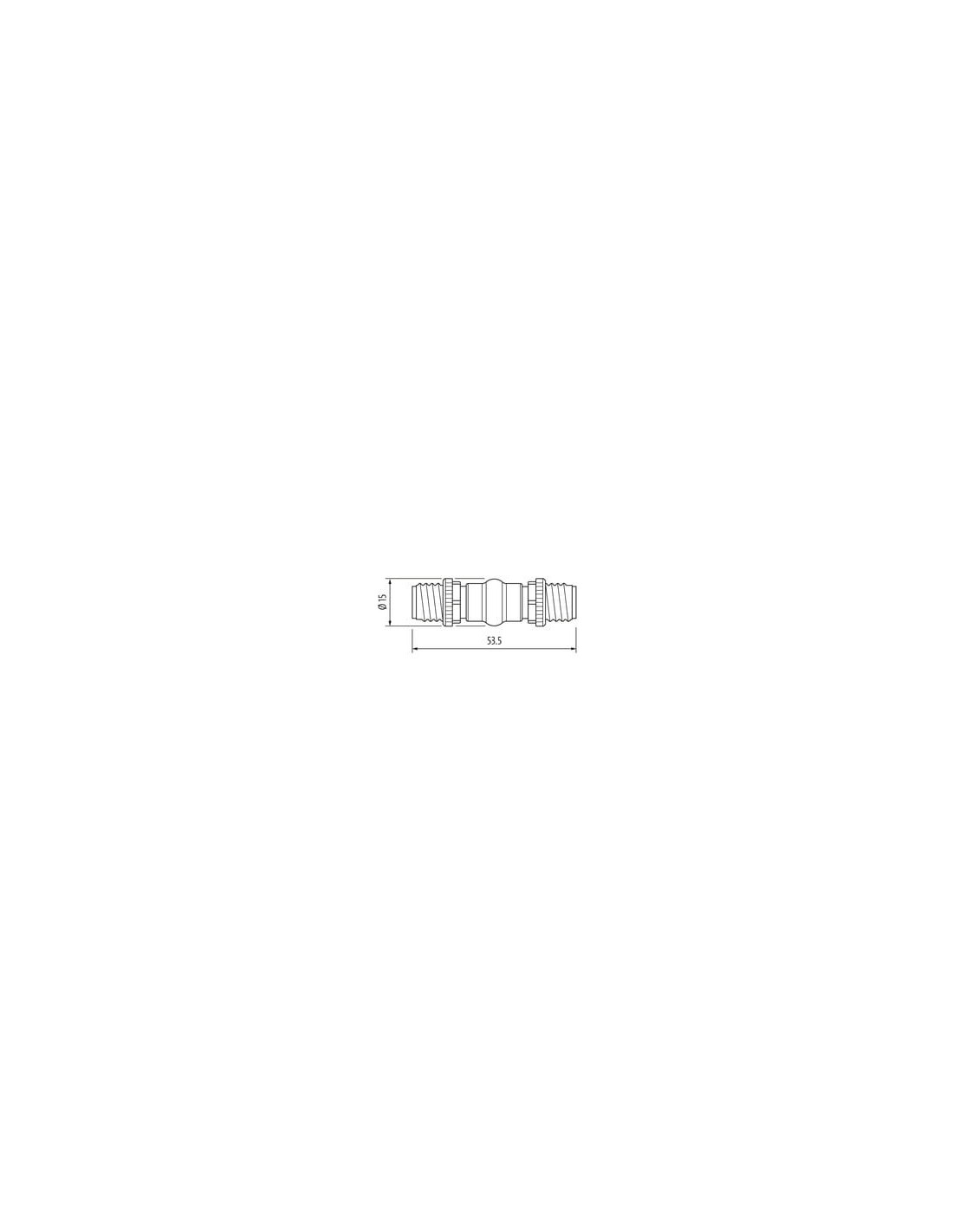

- Uniwersalność montażu: gwint M12 x 1 oraz kompaktowe wymiary (długość zaledwie 53,5 mm) ułatwiają instalację nawet w ograniczonych przestrzeniach.
- Kodowanie A – eliminacja błędów połączeń: kodowanie złączy ogranicza ryzyko błędnego wpięcia oraz zapewnia kompatybilność z szeroką gamą urządzeń.
- Bezpieczeństwo transmisji: nominalny prąd do 4A i napięcie do 125V pozwalają stosować adapter zarówno do transmisji sygnałów, jak i niewielkich zasilających.
- Zgodność z normami: produkt spełnia wymagania normy DIN EN 61076-2-101.

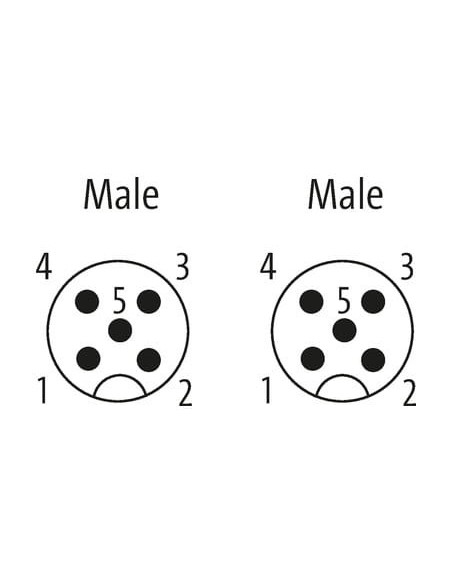

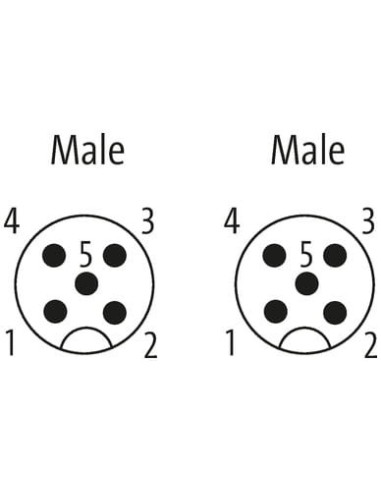

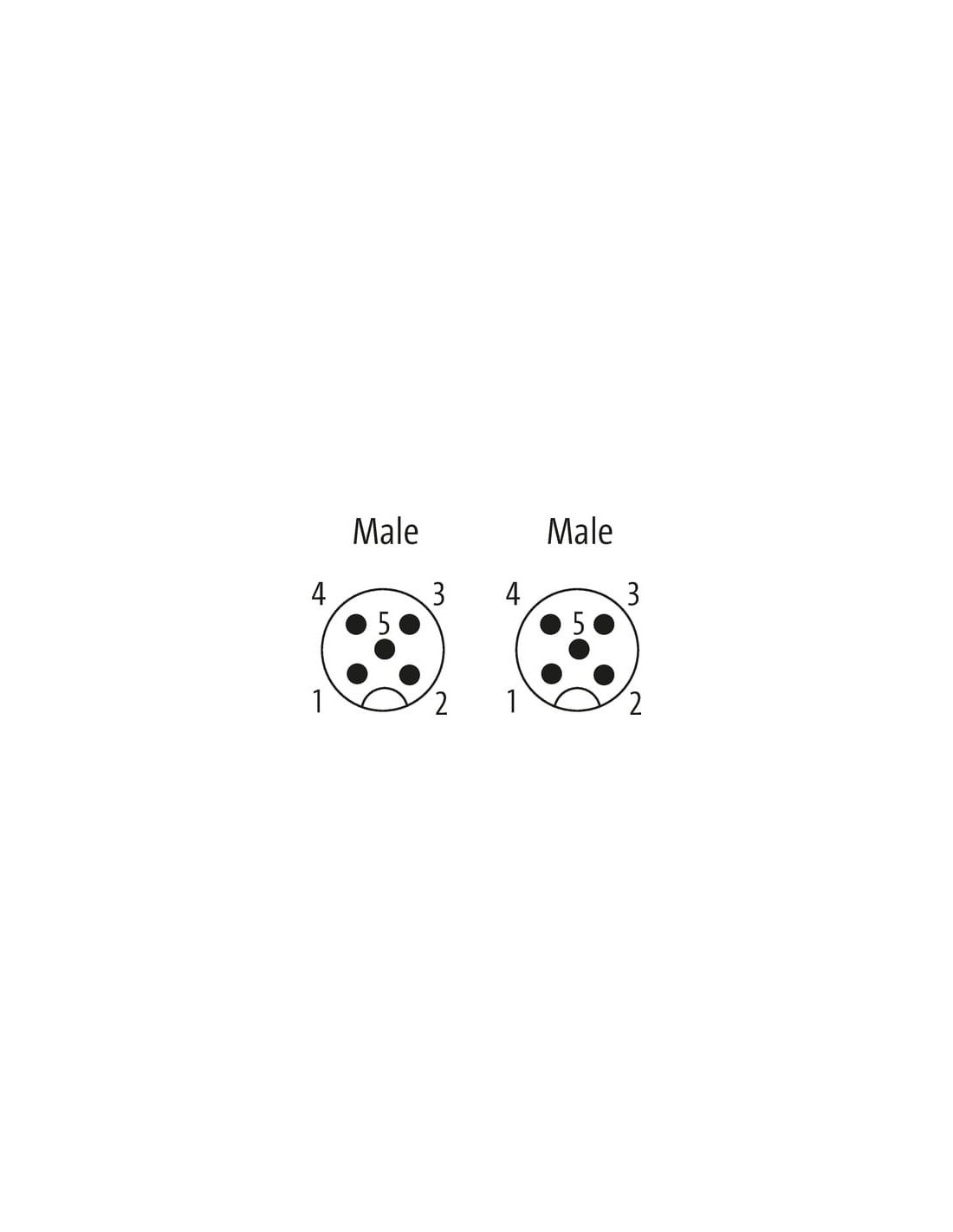

Schematy połączeń i wymiary adaptera złącza M12 męski/męski

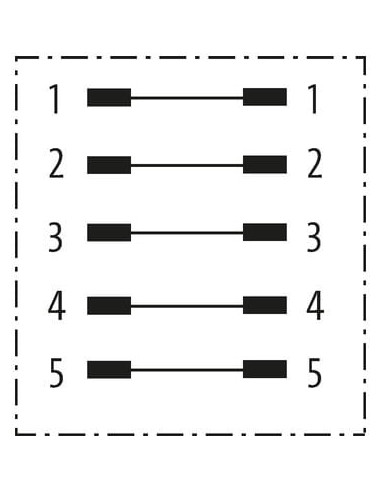

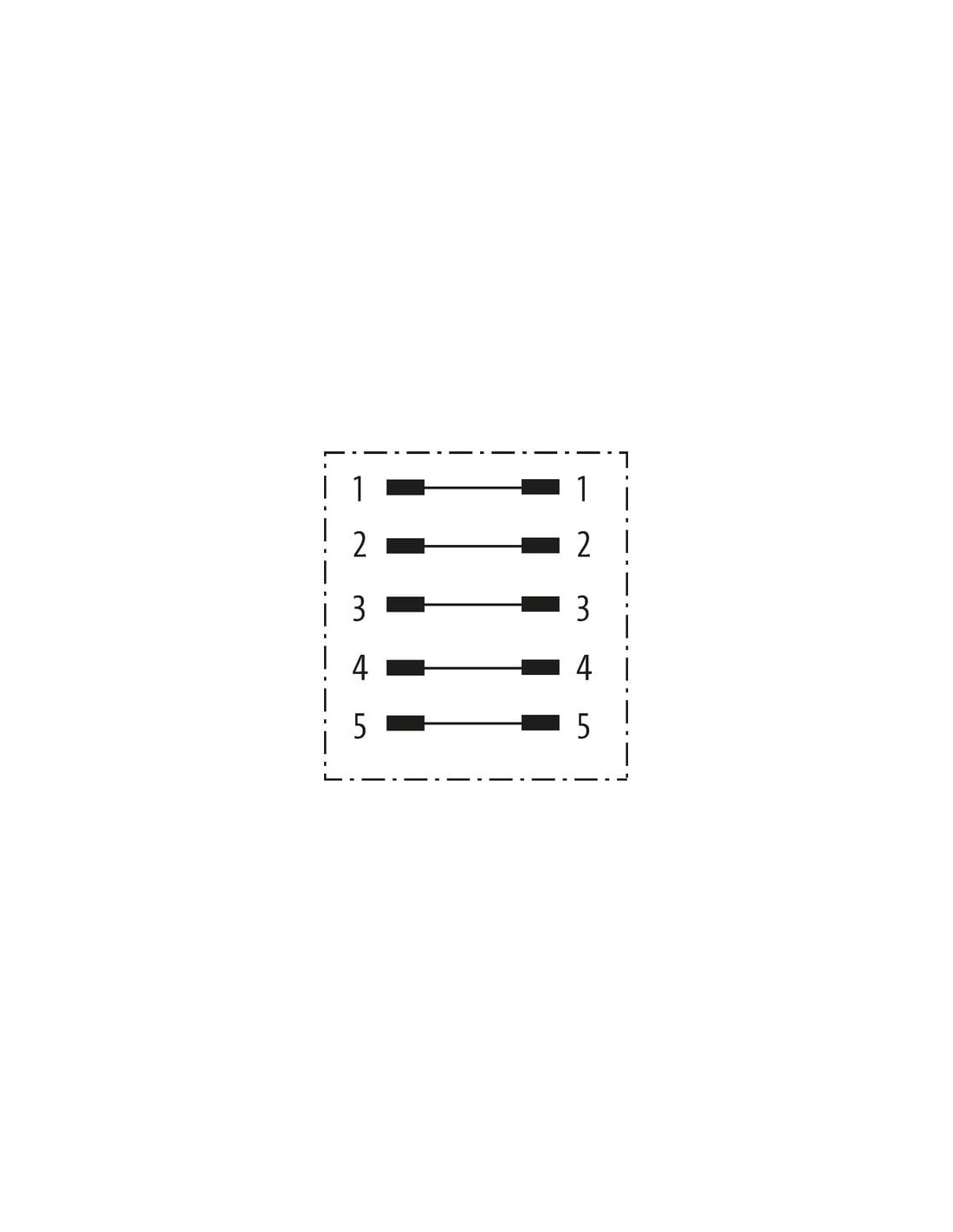

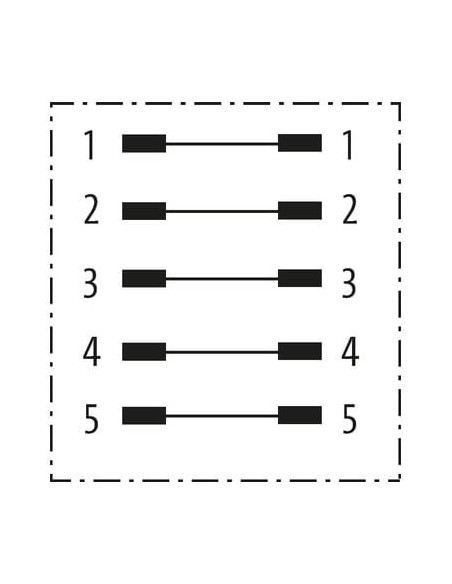

Adapter posiada bezpośrednie połączenie pinów (1:1 na każdej stronie), co gwarantuje prostą i bezproblemową integrację z istniejącą infrastrukturą okablowania.
Kompaktowe wymiary oraz precyzyjne wykonanie umożliwiają szybki i łatwy montaż, niezależnie od specyfiki stanowiska pracy.
Warunki użytkowania adaptera przemysłowego M12
Dzięki wysokiej trwałości materiałów, adapter M12 może pracować w zakresie temperatur od -25°C do +85°C, co czyni go odpowiednim rozwiązaniem do zastosowań w wielu gałęziach przemysłu. Odpowiednia ochrona przed wodą i pyłem zapewnia długą żywotność oraz bezawaryjną eksploatację nawet w wymagających środowiskach przemysłowych.
Zastosowanie adaptera M12 męski/męski 5-pinowego wspiera szybkie modernizacje, rozbudowę instalacji lub naprawy istniejących połączeń bez konieczności ingerencji w całą sieć kablową. To rozwiązanie, które zapewnia skuteczność, bezpieczeństwo oraz efektywność działania systemów automatyki.
