- Nowy
Obecnie brak na stanie
Adapter
Męski - żeński

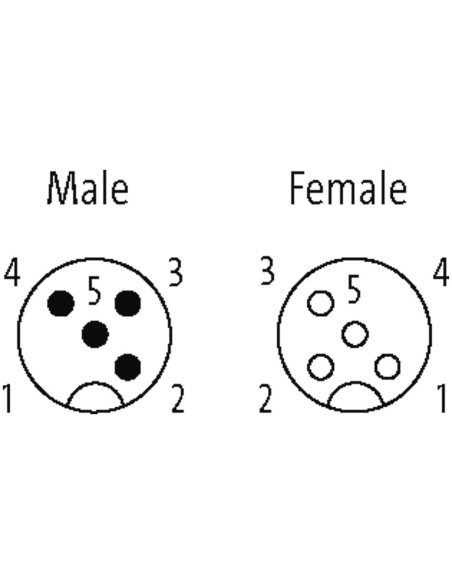

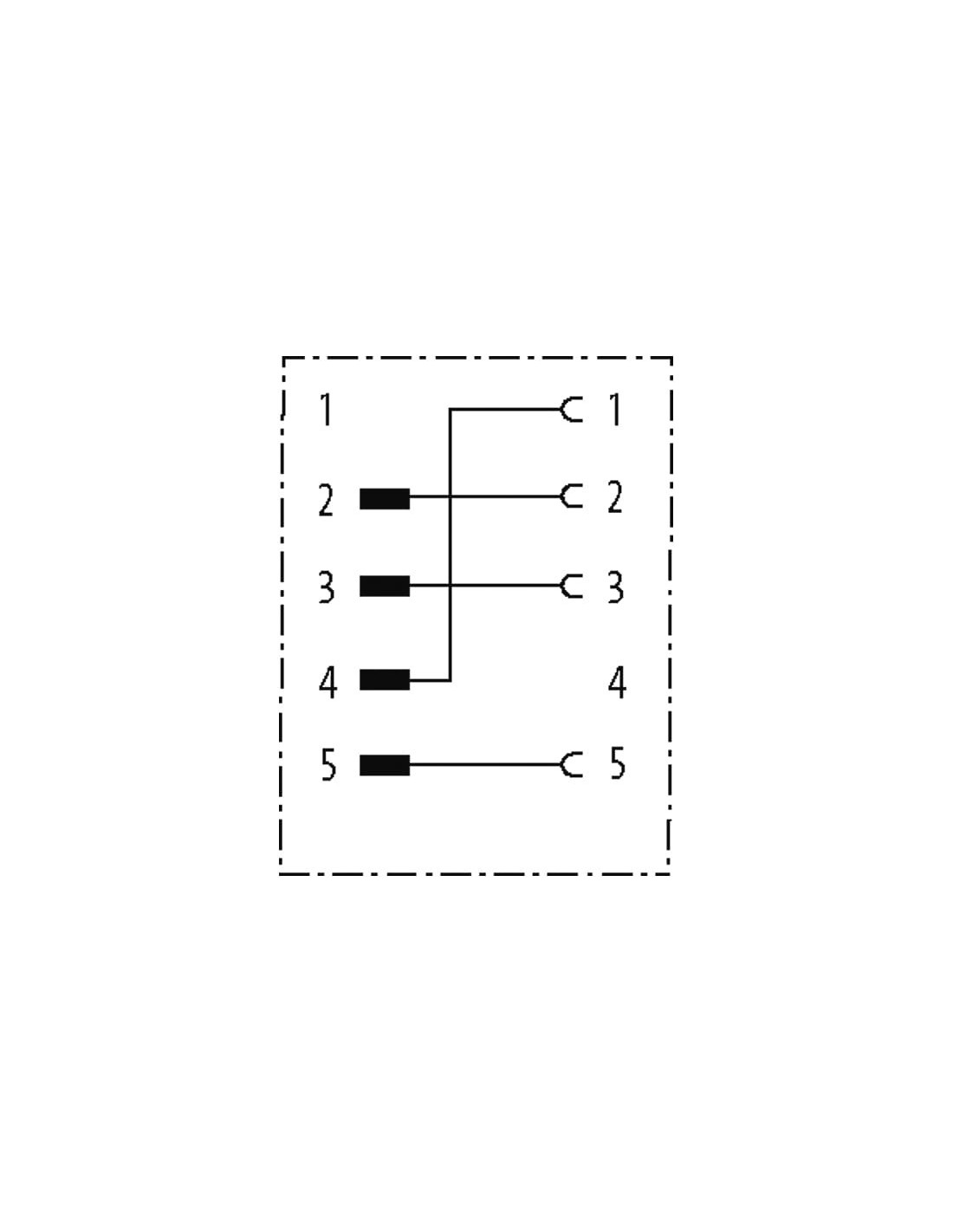

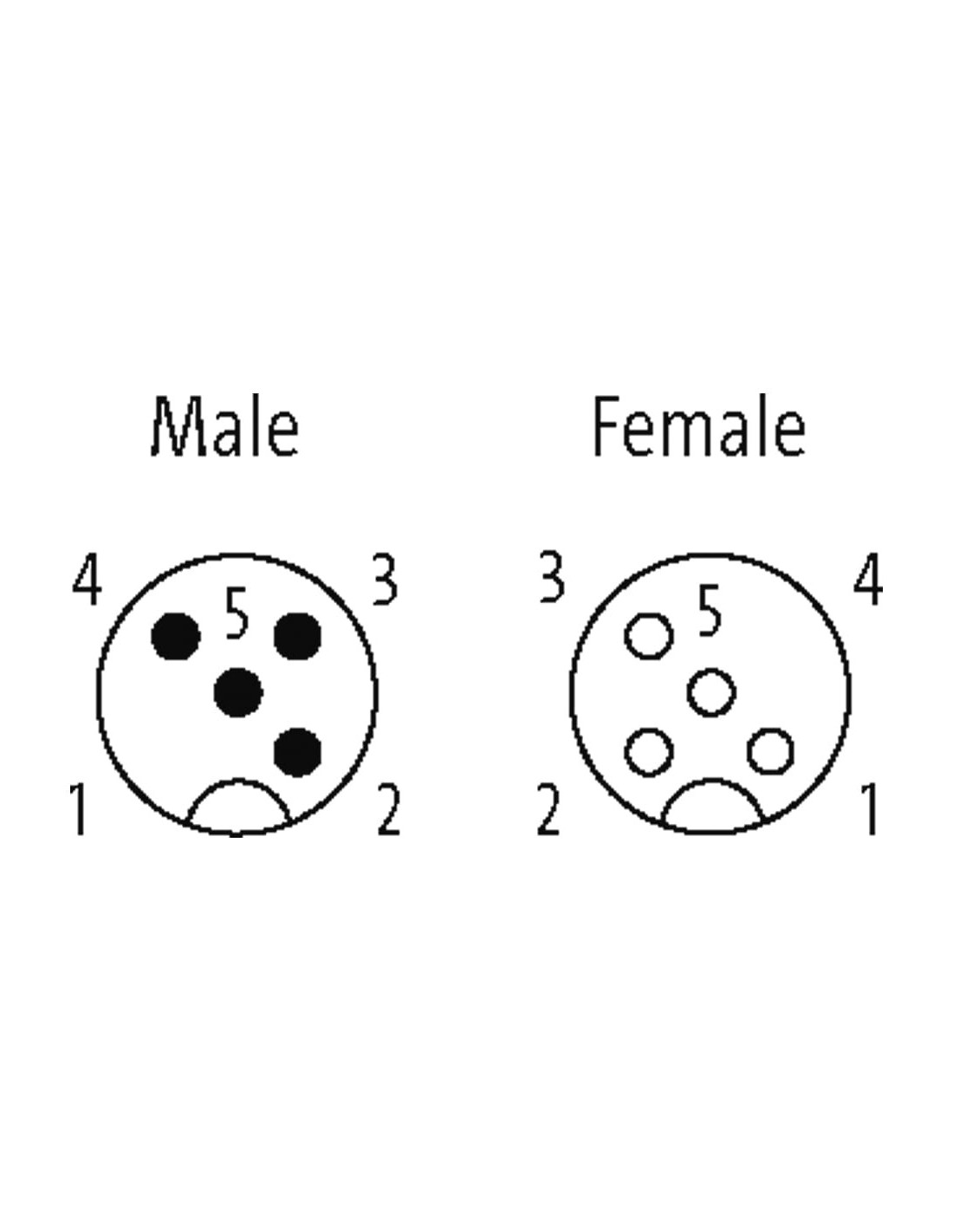

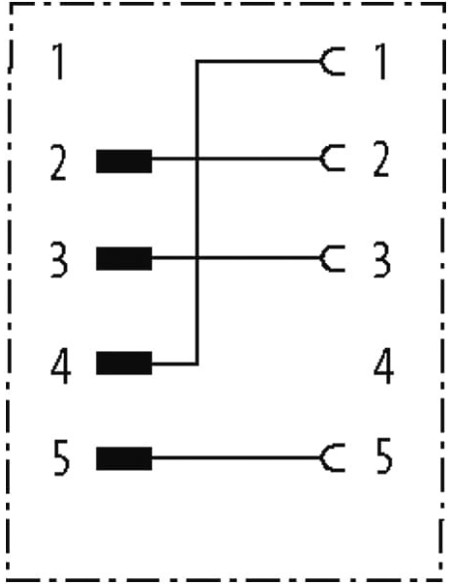

M12 – M12, 4-pinowy (schemat obwodu)
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

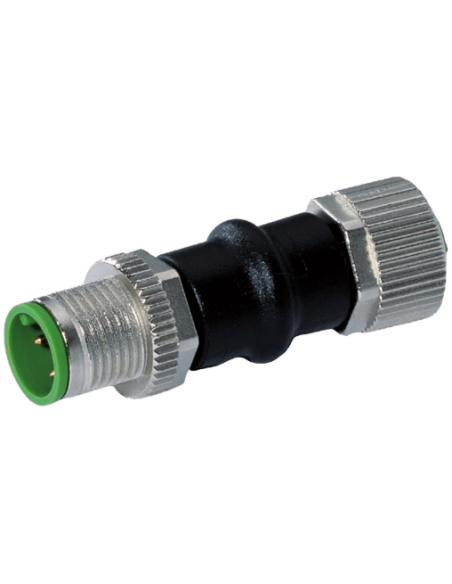

Adapter M12 damski/żeński 4-pinowy 7000-41243-0000000 – profesjonalne połączenia przemysłowe
Adapter M12 damski/M12 żeński 4-pinowy to wysokiej jakości element łączący dwa przewody lub urządzenia wyposażone w standardowe złącza M12. Dzięki uniwersalnej konstrukcji oraz wysokiemu poziomowi ochrony produkt sprawdzi się zarówno w aplikacjach przemysłowych, jak i automatyce budynkowej.
Zastosowanie adaptera M12
Adapter M12 znajduje zastosowanie w różnych gałęziach przemysłu, w tym w automatyce przemysłowej, systemach sterowania, robotyce oraz przyrządach pomiarowych. Jest wykorzystywany do szybkiego i niezawodnego łączenia przewodów sygnałowych i zasilających w maszynach, liniach produkcyjnych oraz wszędzie tam, gdzie liczy się bezpieczne, hermetyczne połączenie elektryczne.
- Rozszerzanie i łączenie przewodów M12 – możliwość łatwego przedłużenia istniejących połączeń bez lutowania.
- Modernizacja istniejących instalacji – szybka integracja nowych urządzeń z istniejącą infrastrukturą.
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny – odporność na wilgoć, kurz i chwilowe zanurzenia dzięki standardowi ochrony IP67.
Najważniejsze cechy adaptera M12 damski/żeński
Adapter M12 7000-41243-0000000 wyróżnia się szeregiem cech, które przekładają się na niezawodność i bezpieczeństwo pracy:
- Solidna konstrukcja – wykonanie z wysokiej jakości materiałów, takich jak PUR oraz niklowany cynkowy odlew ciśnieniowy.
- Złącza 4-pinowe, kodowanie A – kompatybilność z większością standardowych instalacji przemysłowych.
- Odporność na warunki przemysłowe – stopień ochrony IP67 zapewniający szczelność oraz odporność na pył i wodę.
- Bezpieczny i pewny montaż – gwint M12 x 1 oraz moment obrotowy gwarantujący stabilność połączenia.
- Ochrona przeciwprzepięciowa oraz zabezpieczenie przeciwwstrząsowe – przystosowany do pracy w wymagających warunkach produkcyjnych.
Budowa i podłączenie elektryczne adaptera M12 4-pinowego
Adapter M12 damski/żeński umożliwia łatwe i szybkie wykonanie połączeń dzięki standaryzacji pinów oraz klarownemu oznaczeniu przewodów i gniazd. Przemyślana konstrukcja minimalizuje ryzyko błędów przy montażu, a odporność na zanieczyszczenia oraz uszczelnienie pozwala na zastosowanie nawet w trudnych warunkach środowiskowych.
Korzyści z zastosowania adaptera M12 – szeroki zakres możliwości
Adapter M12 damski/żeński 7000-41243-0000000 to niezastąpiony element wyposażenia każdej instalacji, w której niezbędne są szybkie, szczelne i odporne na uszkodzenia połączenia elektryczne. Dzięki uniwersalnej konstrukcji i wysokim parametrom technicznym znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i sterowania, zapewniając pewność i bezpieczeństwo transmisji sygnału oraz zasilania.
