- Nowy
Obecnie brak na stanie
Adapter
Męski - żeński
M12 – M12, 5-piny
3× LED (PNP)
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowe napięcie izolacji | 800 V |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

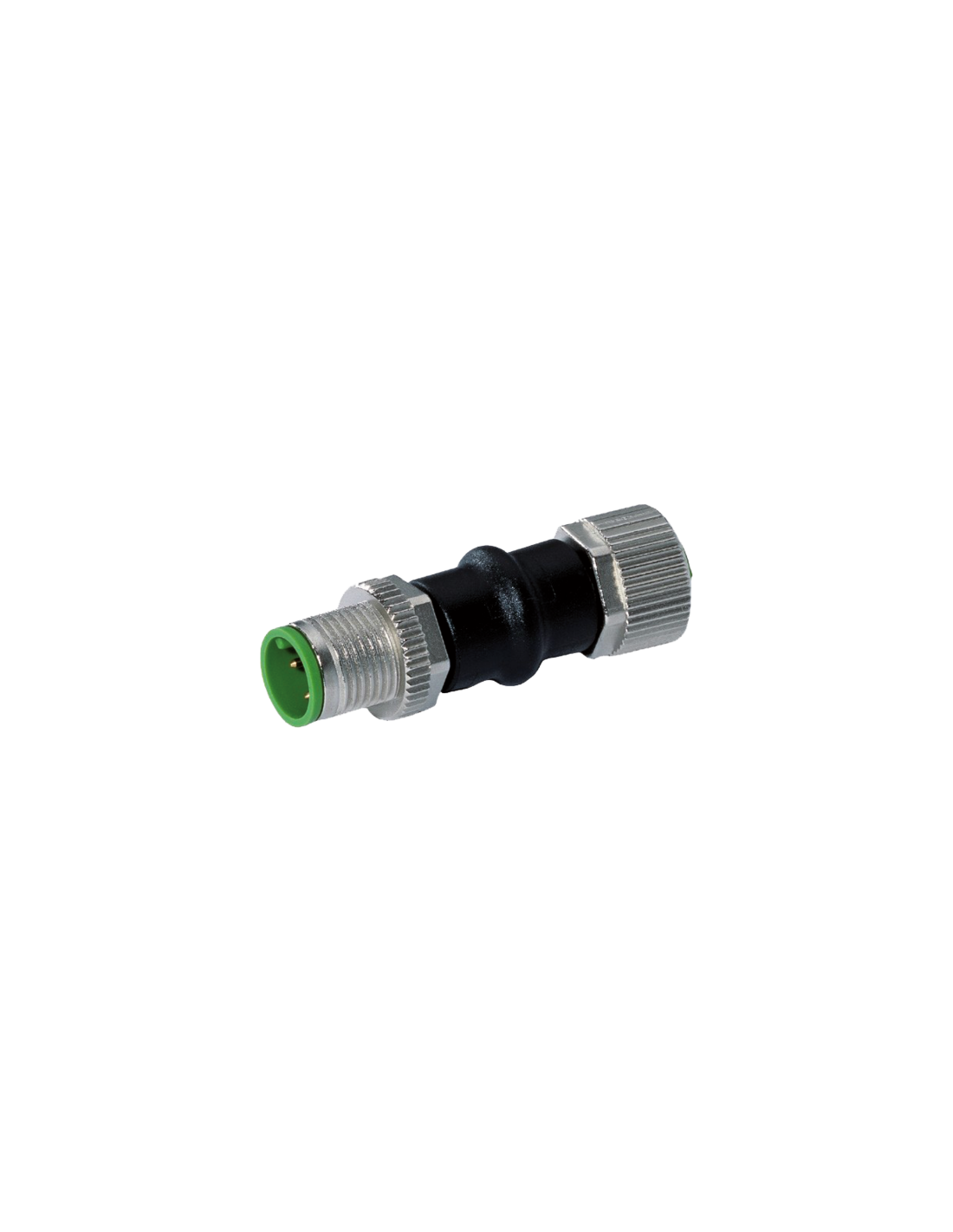

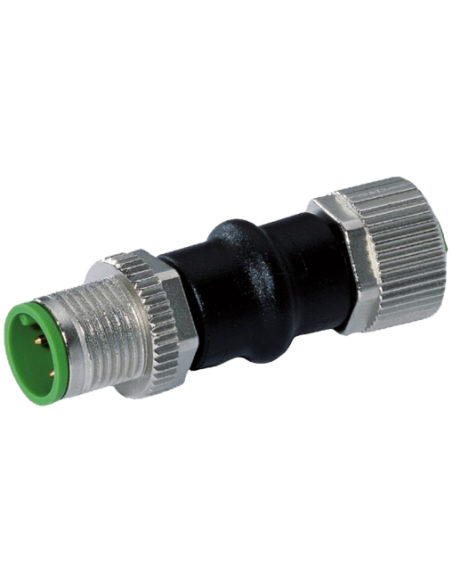

Adapter M12 męski / M12 żeński 5-pinowy 7000-42281-0000000 – uniwersalne połączenie przemysłowe
Adapter M12 męski / M12 żeński o kodzie 7000-42281-0000000 to niezawodne i wszechstronne rozwiązanie stosowane w rozbudowanych instalacjach automatyki przemysłowej, maszynach oraz systemach sterowania.
Solidność i niezawodność w trudnych warunkach – złącze M12 5-pin
Złącza M12 są szeroko stosowane w aplikacjach przemysłowych ze względu na swoje kompaktowe wymiary oraz wysoką odporność na czynniki zewnętrzne. Prezentowany adapter pozwala na szybkie i trwałe połączenie systemów sygnałowych lub zasilających w standardzie 5-pinowym, gwarantując trwałość i stabilność działania nawet w wymagających warunkach produkcyjnych.
Adapter M12 z wbudowanymi wskaźnikami LED

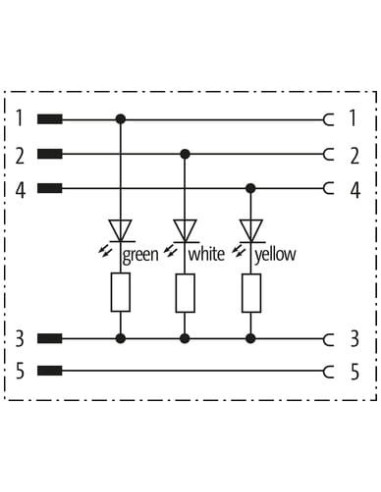

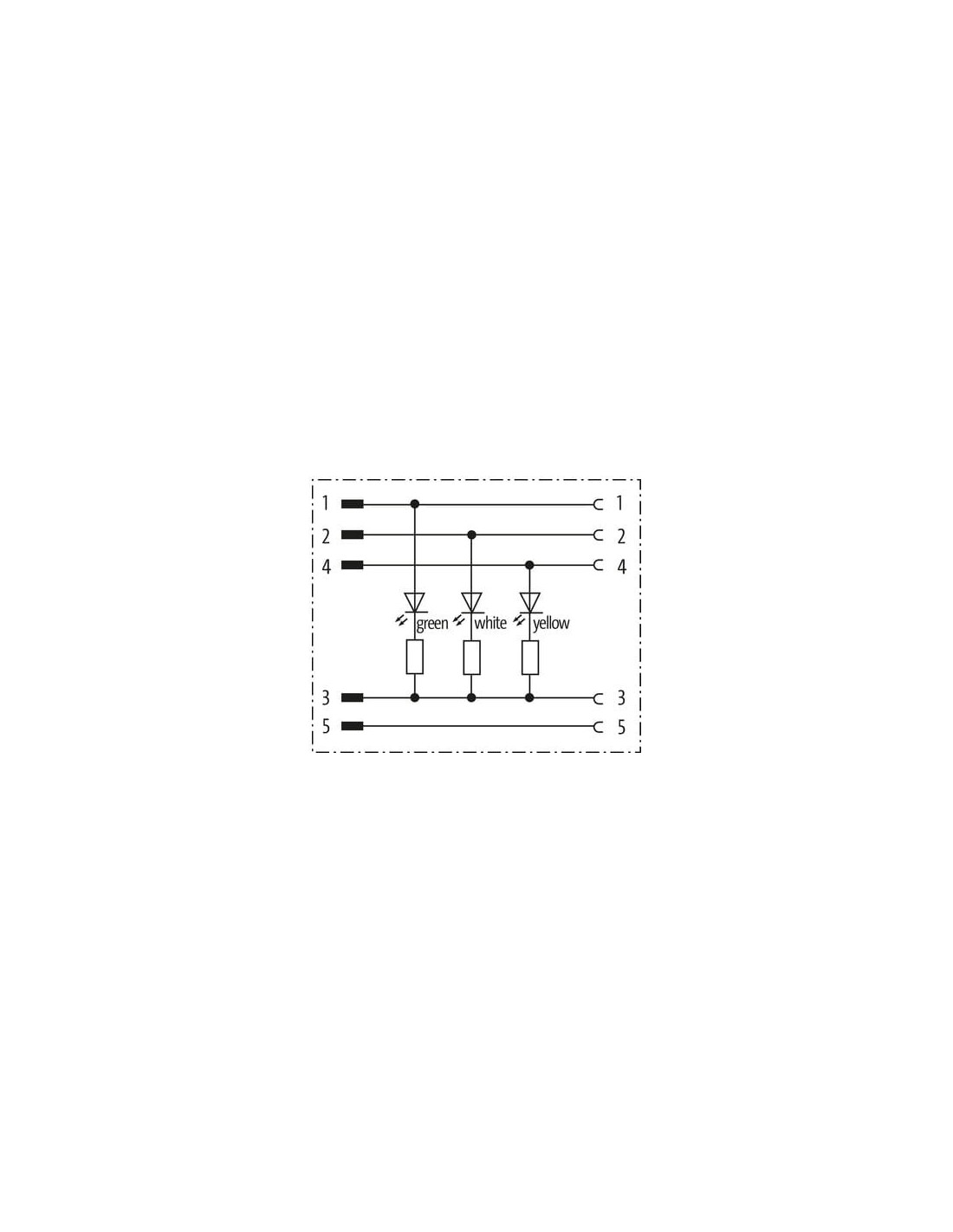

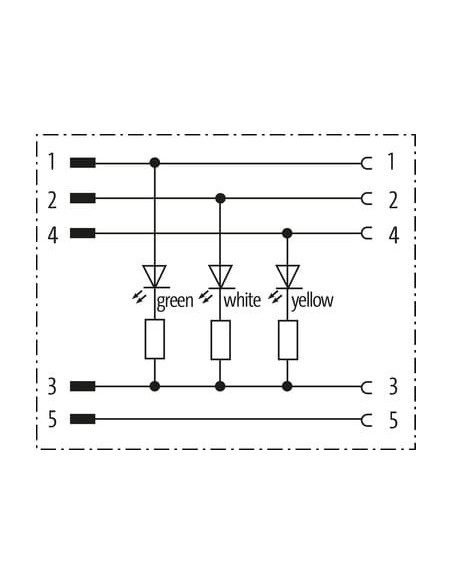

Wbudowane 3 diody LED (zielona, biała, żółta) PNP umożliwiają szybki monitoring stanu połączeń oraz przesyłanych sygnałów, co znacząco ułatwia diagnostykę i serwisowanie instalacji. Każda z diod odpowiada za inny tor sygnałowy według przypisanych pinów, co jest szczególnie przydatne w rozbudowanych układach automatyki.
Zastosowanie adaptera M12 7000-42281-0000000
- Automatyka przemysłowa – łączenie czujników i siłowników w systemach sterowania.
- Budowa maszyn – szybkie przedłużenie lub adaptacja przewodów sygnałowych i zasilających.
- Systemy transportowe i robotyka – bezpieczne połączenie w środowiskach narażonych na drgania i wstrząsy.
- Panele sterowania maszyn – możliwość podglądu stanu połączeń bezpośrednio na adapterze.
- Instalacje oświetleniowe LED wymagające przesyłu sygnałów w środowisku przemysłowym.
Konstrukcja, trwałość i odporność adaptera 5-pinowego M12

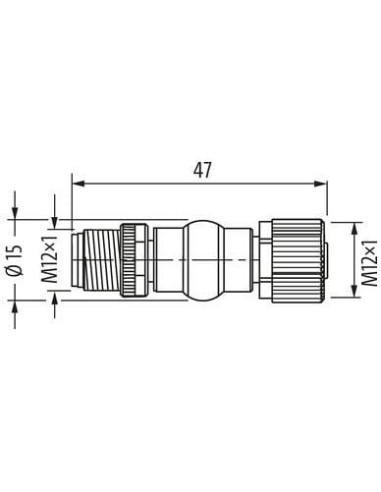

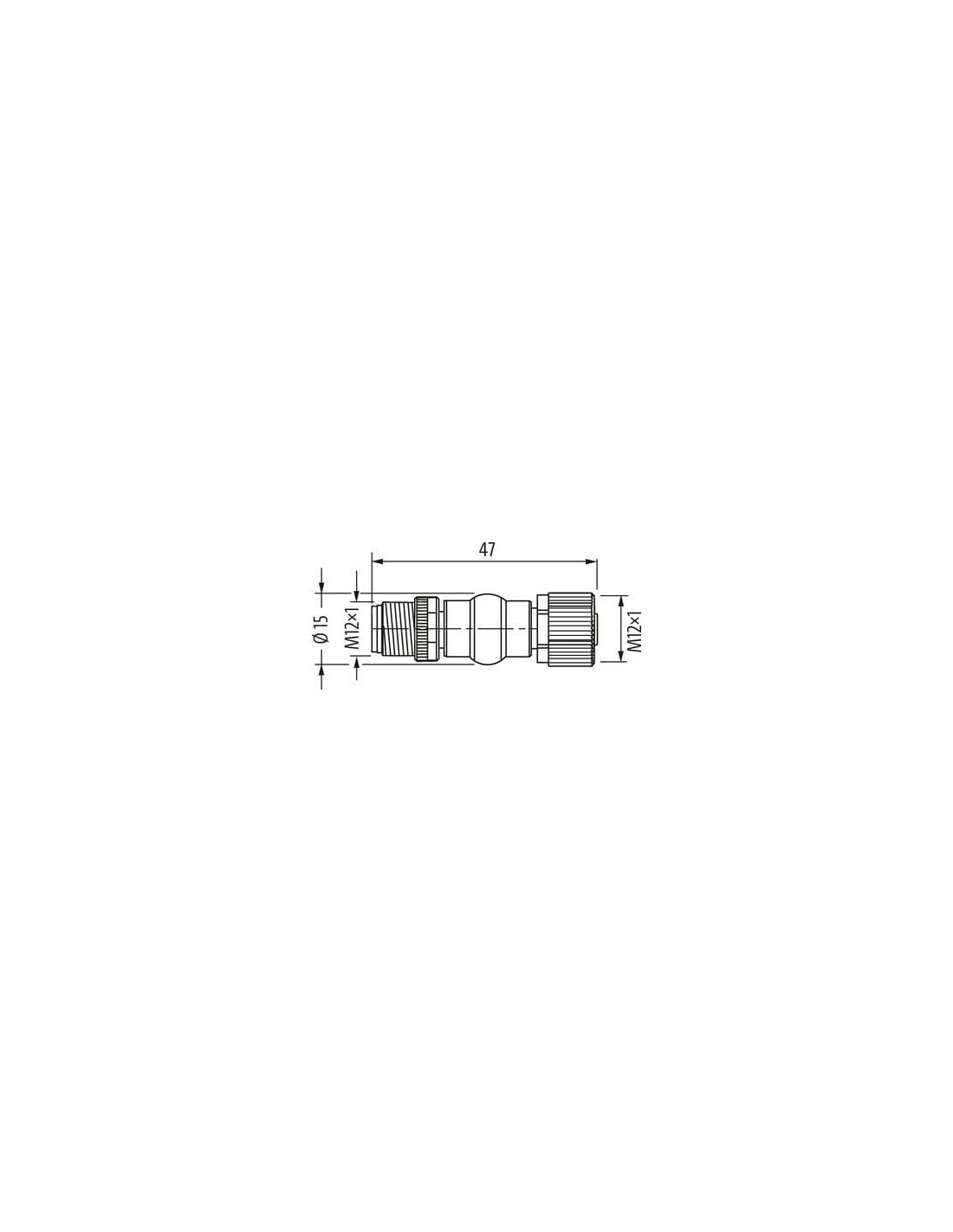

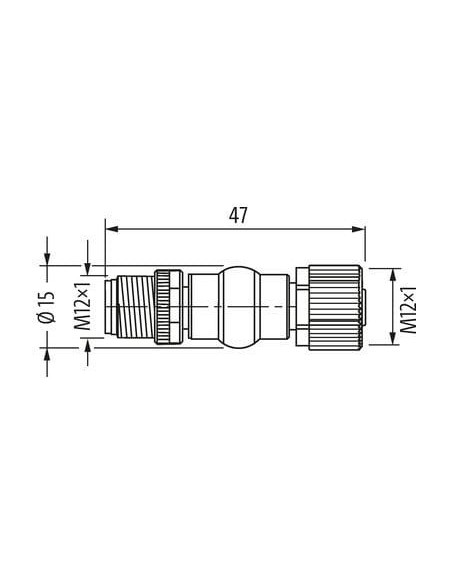

Adapter M12 męski / żeński wyróżnia się kompaktową budową (długość 47 mm, średnica 15 mm), co ułatwia montaż w trudno dostępnych miejscach. Osłony wykonane z niklowanego metalu oraz obudowa z wytrzymałego PUR zapewniają odporność na czynniki mechaniczne i chemiczne, a wysoki poziom szczelności IP67 gwarantuje ochronę przed pyłem i wodą w warunkach przemysłowych. Adapter spełnia wymagania EN IEC 60529.
Bezpieczny montaż i pewność działania
Łatwy montaż dzięki gwintowi M12x1 oraz zastosowanym zabezpieczeniom przeciwwstrząsowym sprawia, że połączenie jest stabilne nawet przy intensywnych wibracjach. Adapter przystosowany jest do przewodów, które podlegają częstym ugięciom — zaleca się stosowanie odpowiednich opasek zaciskowych dla dodatkowej ochrony przewodów.
Korzyści z zastosowania adaptera M12 z LED
- Szybka diagnostyka połączeń i sygnałów dzięki zintegrowanym diodom LED.
- Wysoka odporność na wilgoć, pył i wstrząsy (IP67).
- Trwałość i niezawodność – wykonanie z wysokiej klasy materiałów (PUR, metal niklowany, odlew cynkowy).
- Uniwersalne zastosowanie w wielu branżach przemysłu.
Adapter 7000-42281-0000000 M12 męski / M12 żeński 5-pinowy to niezastąpione rozwiązanie wszędzie tam, gdzie liczy się szybki, trwały oraz łatwo diagnozowalny system połączeń elektrycznych i sygnałowych w warunkach przemysłowych.
