8 A
Monitoring - drzwi zabezpieczające
Monitoring - maty załączające
Automatyczne/ręczne resetowanie/start
Zaciski śrubowe
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór mocy maks. | 1,6 W |
| Moc pozorna maks. | 3,7 VA |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 3 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 41-42 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 45 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | S 14 |
| PIN 3 | S 23 |
| PIN 4 | X 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 42 |
| PIN 2 | 14 |
| PIN 3 | 24 |
| PIN 4 | 34 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 1 |
| PIN 2 | S 13 |
| PIN 3 | S 24 |
| PIN 4 | X 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 41 |
| PIN 2 | 13 |
| PIN 3 | 23 |
| PIN 4 | 33 |

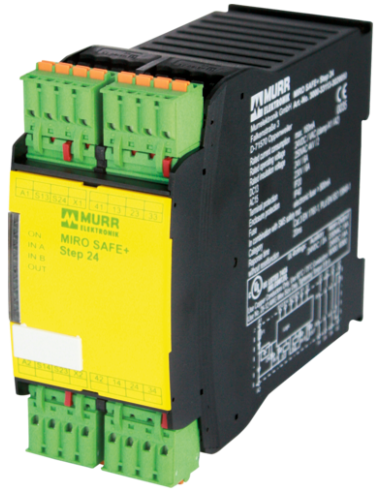

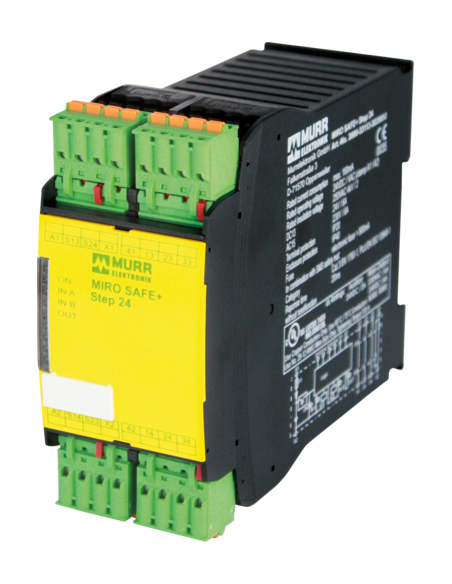

Przekaźnik bezpieczeństwa MIRO SAFE+ STEP 24 – profesjonalne rozwiązanie dla przemysłu
Przekaźnik bezpieczeństwa MIRO SAFE+ STEP 24 (kod produktu: 3000-33113-3020050) to zaawansowane urządzenie przeznaczone do zastosowań, które wymagają najwyższych standardów bezpieczeństwa w automatyce przemysłowej. Produkt firmy Murrelektronik zapewnia skuteczny monitoring drzwi zabezpieczających, monitoring mat załączających oraz obsługuje różne tryby resetowania (automatyczne/ręczne).
Zalety przekaźnika bezpieczeństwa MIRO SAFE+ STEP 24
Model MIRO SAFE+ STEP 24 charakteryzuje się wysokim poziomem niezawodności i trwałością, gwarantując długą żywotność urządzenia nawet przy intensywnej eksploatacji. Przekaźnik spełnia wymogi norm bezpieczeństwa, takich jak EN ISO 13849-1 (kategoria 4, PL e) oraz IEC 61508 (SIL 3). Długi cykl życia – zarówno mechanicznego, jak i elektrycznego – obejmuje nawet 10 milionów cykli, co przekłada się na znaczące zmniejszenie kosztów związanych z przestojami i konserwacją.
Typowe zastosowania przekaźnika bezpieczeństwa MIRO SAFE+ STEP 24
Przekaźnik bezpieczeństwa MIRO SAFE+ STEP 24 znajduje zastosowanie przede wszystkim w:
- SYSTEMACH BEZPIECZEŃSTWA MASZYN – nadzór nad prawidłowym zamknięciem drzwi i osłon maszynowych, wyłączanie maszyny w razie zagrożenia
- MONITOROWANIU MAT BEZPIECZEŃSTWA – wykrywanie obecności operatora w strefach niebezpiecznych i natychmiastowe wyłączanie napędów
- AUTOMATYCE PRZEMYSŁOWEJ – wszędzie tam, gdzie wymagane jest pewne rozłączenie obwodów w sytuacjach awaryjnych lub w celu zapewnienia bezpieczeństwa
- LINIACH PRODUKCYJNYCH – integracja z systemami bezpieczeństwa w zakładach produkcyjnych i logistycznych
Możliwości integracji i montażu
Przekaźnik jest przystosowany do szybkiego montażu na szynie DIN zgodnej z normą EN 60715, co znacząco ułatwia instalację w szafach sterowniczych. Wymuszone, samoczyszczące styki (Ag Sn O) gwarantują pewność działania w wymagających aplikacjach. Urządzenie wyposażono w zaciski sprężynowe FK, zapewniające szybkie i pewne podłączenie przewodów.
Parametry użytkowe i cechy przekaźnika MIRO SAFE+ STEP 24
- Napięcie robocze: 24 V DC
- Maksymalny prąd przekaźnika: 8 A

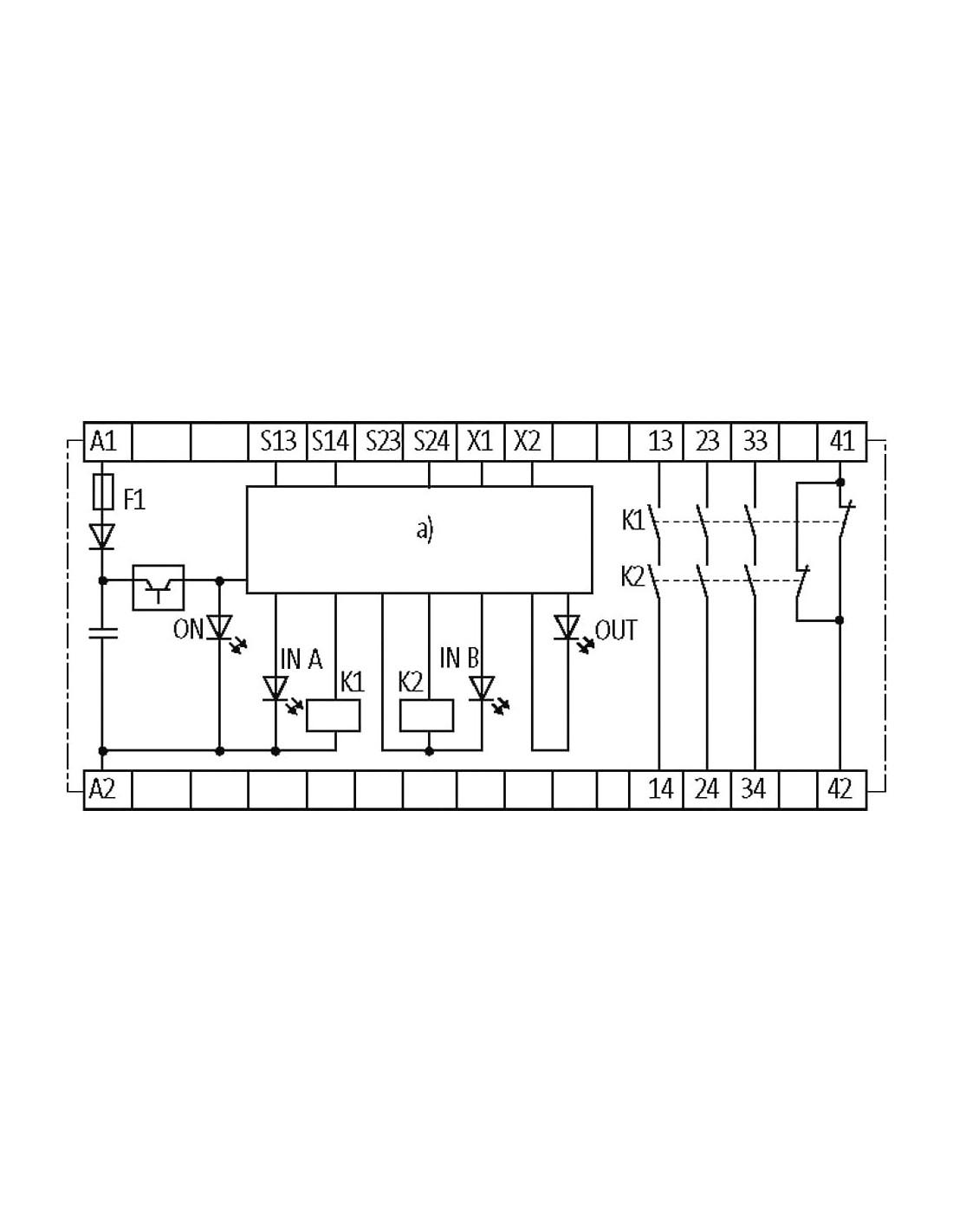

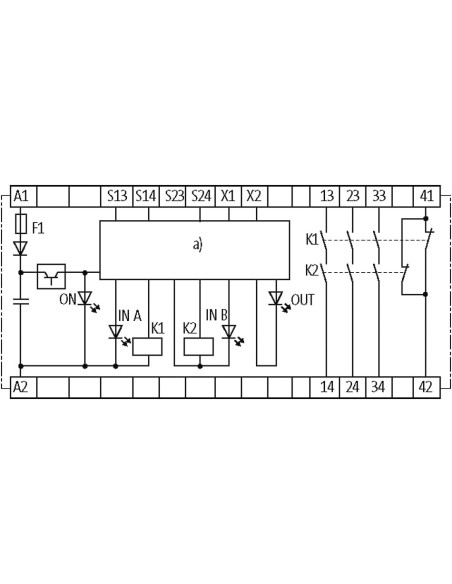

- 3 styki bezpieczeństwa (13-14, 23-24, 33-34) oraz 1 styk pomocniczy (41-42)
- Obsługa trybu automatycznego i ręcznego resetu
- Sygnalizacja LED stanu urządzenia i wejść

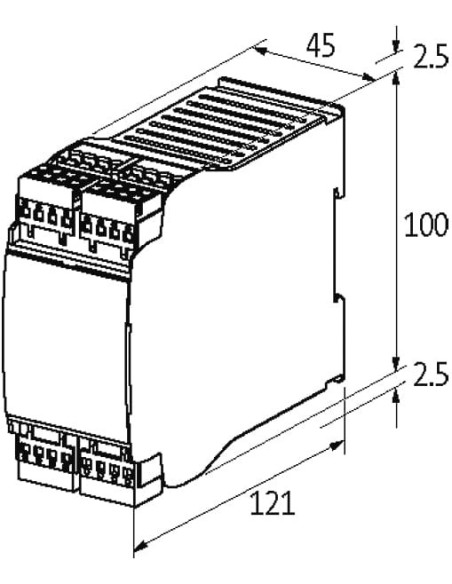

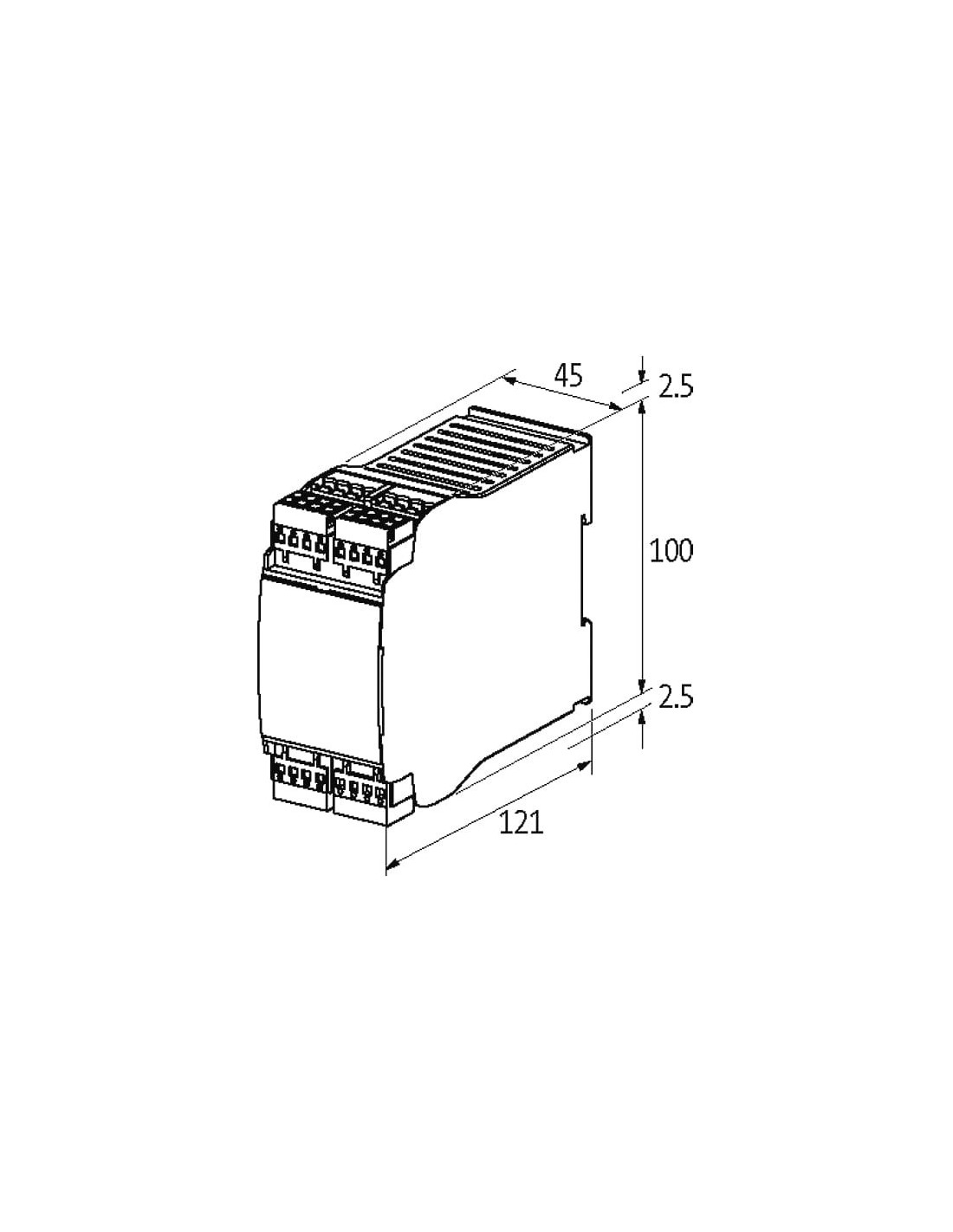

- Kompaktowe wymiary: 100 × 45 × 121 mm umożliwiające zastosowanie w ograniczonej przestrzeni
- Zakres temperatur pracy: od -25°C do +60°C
- Trwałość potwierdzona certyfikatami jakości renomowanych instytucji
Podsumowanie – przekaźnik bezpieczeństwa dla wymagających
Przekaźnik bezpieczeństwa MIRO SAFE+ STEP 24 to sprawdzony wybór do zastosowań przemysłowych, gdzie liczy się najwyższy poziom ochrony ludzi i maszyn. Uniwersalność, niezawodność oraz łatwość montażu sprawiają, że znajduje on szerokie zastosowanie w branży automatyki przemysłowej oraz budowy maszyn.
