6 A (STOP1); 8 A (STOP0)
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Automatyczny/manualny/ręcznie monitorowany resetowanie/start
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg STOP0 (EN ISO 13849-1) | 99 % |
| DCavg STOP1 min. (EN ISO 13849-1) | 60 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 (STOP0); 3 (STOP1) |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e (STOP0); d (STOP1) |
| SIL (IEC 61508) | 3 (STOP0); 2 (STOP1) |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 2,4 W |
| Moc pozorna maks. | 5,9 VA |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 0 |
| Liczba wyjść sygnalizacyjnych | 1 |
| Liczba styków bezpieczeństwa STOP0 | 2 |
| Liczba styków bezpieczeństwa STOP1 | 1 |
| Kategoria użytkowa AC-15 STOP0 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 5 A @ 24 V |
| Kategoria użytkowa DC-13 STOP1 (EN IEC 60947-5-1) | 2 A @ 24 V |
| Wyjścia sygnalizacyjne | Y1 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 5 V AC/5 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Zdolność łączeniowa styków bezpieczeństwa STOP1 | max. 250 V AC/6 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa STOP0 | 13-14, 23-24 |
| Styki bezpieczeństwa STOP1 | 37-38 |
| Prąd sumaryczny STOP0 | 8 A |
| Prąd sumaryczny STOP1 | 6 A |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

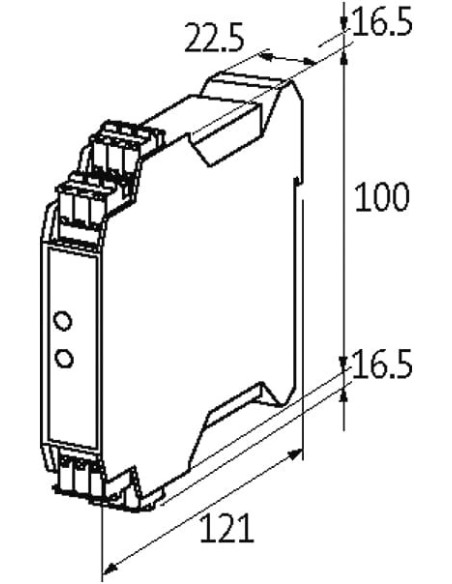

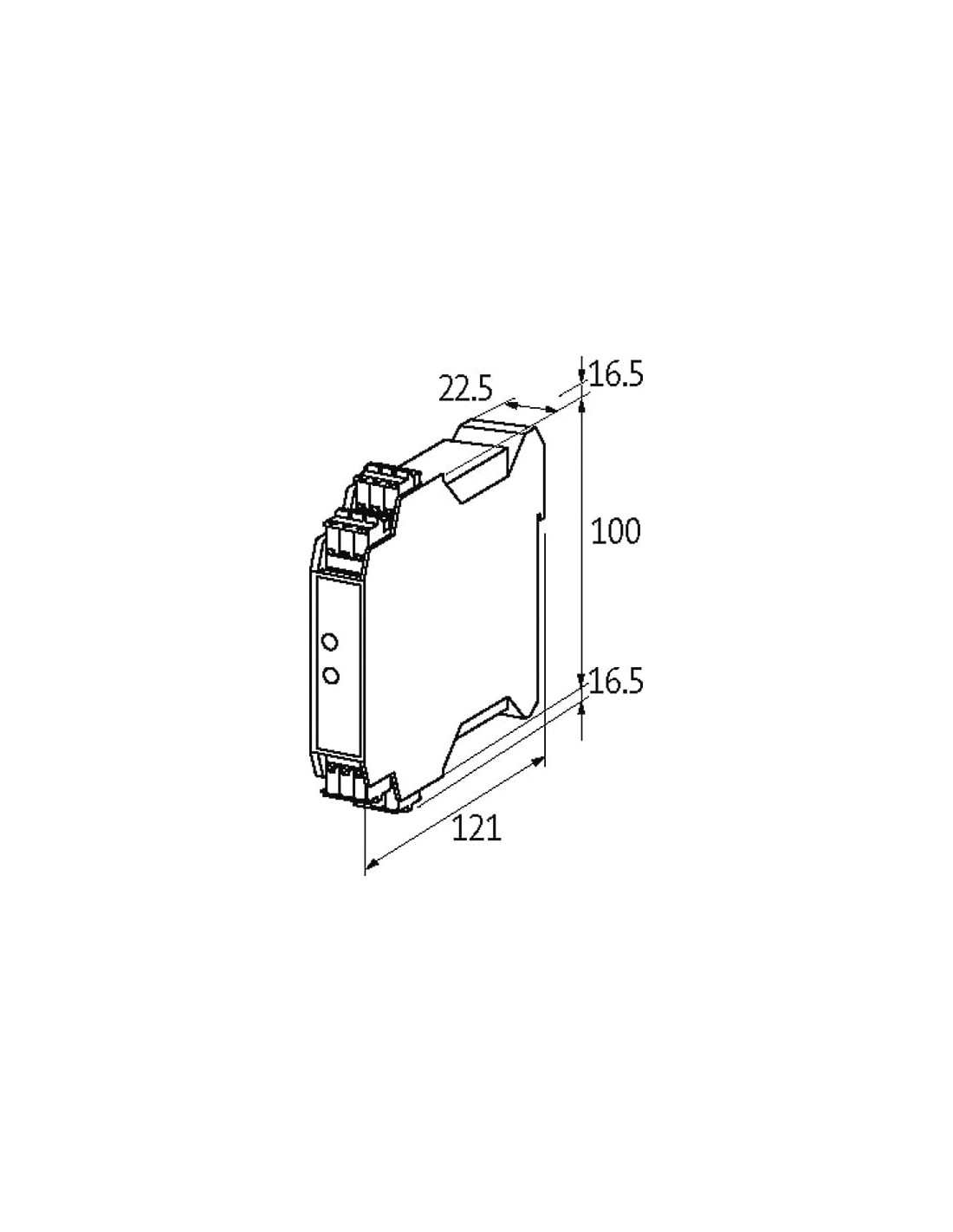

| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

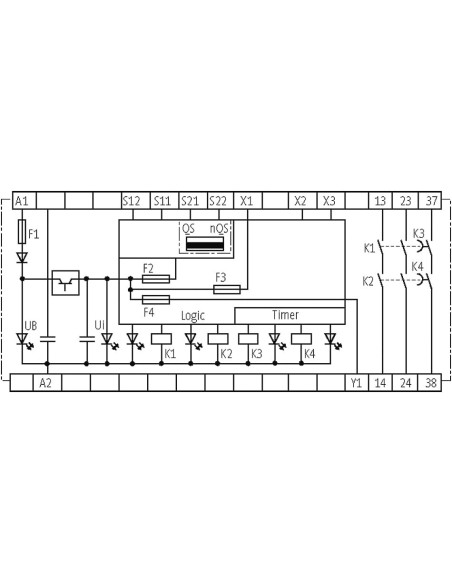

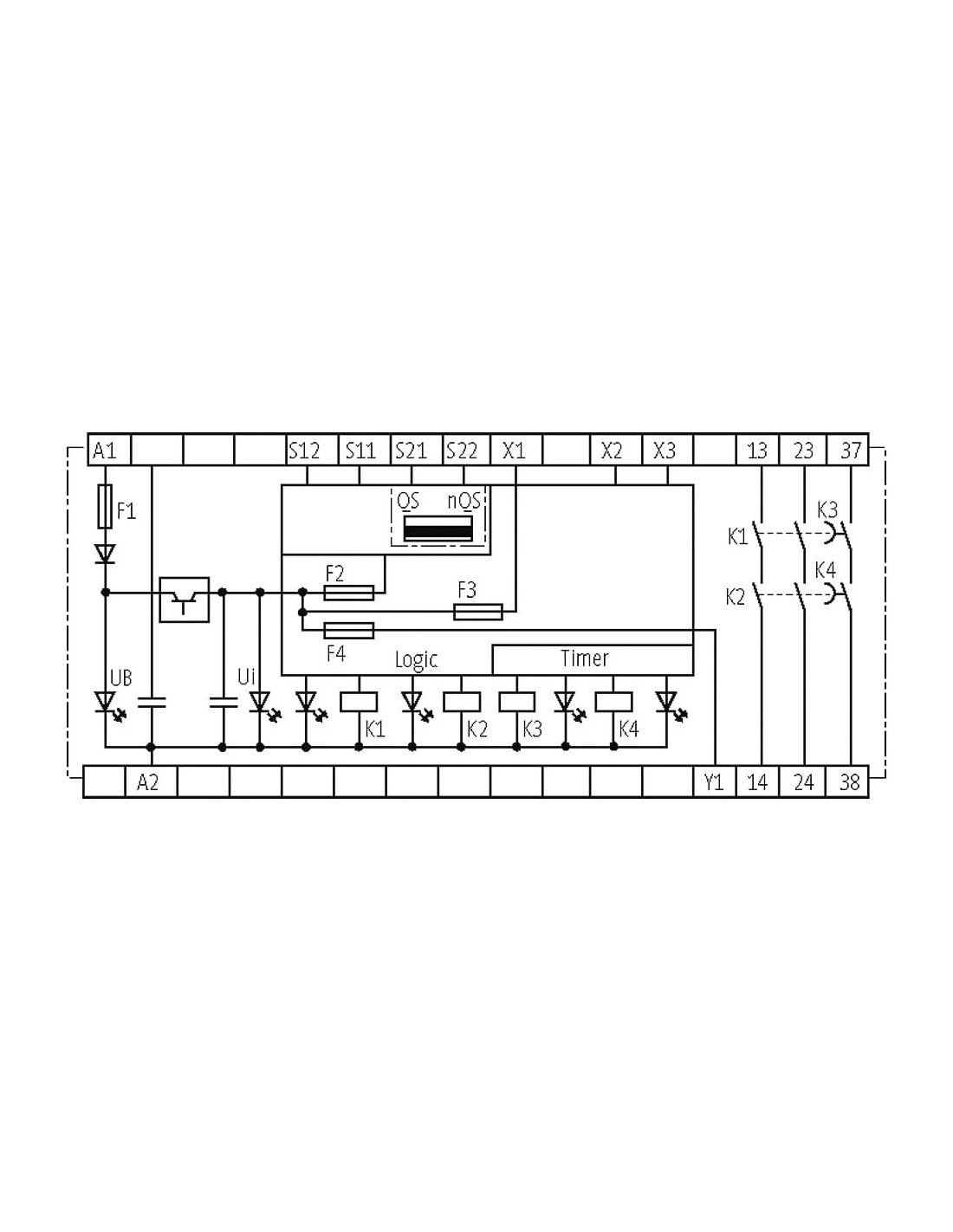

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 38 |
| PIN 2 | 24 |
| PIN 3 | 14 |
| PIN 4 | X 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 3 |
| PIN 2 | S 22 |
| PIN 3 | S 21 |
| PIN 4 | A 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 1 |
| PIN 2 | S 12 |
| PIN 3 | S 11 |
| PIN 4 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 37 |
| PIN 2 | 23 |
| PIN 3 | 13 |
| PIN 4 | Y 1 |

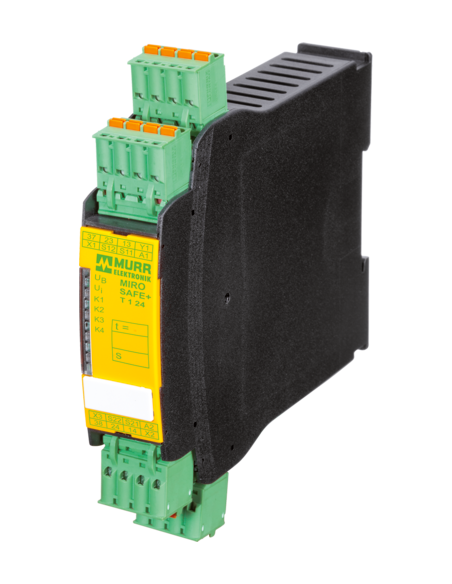

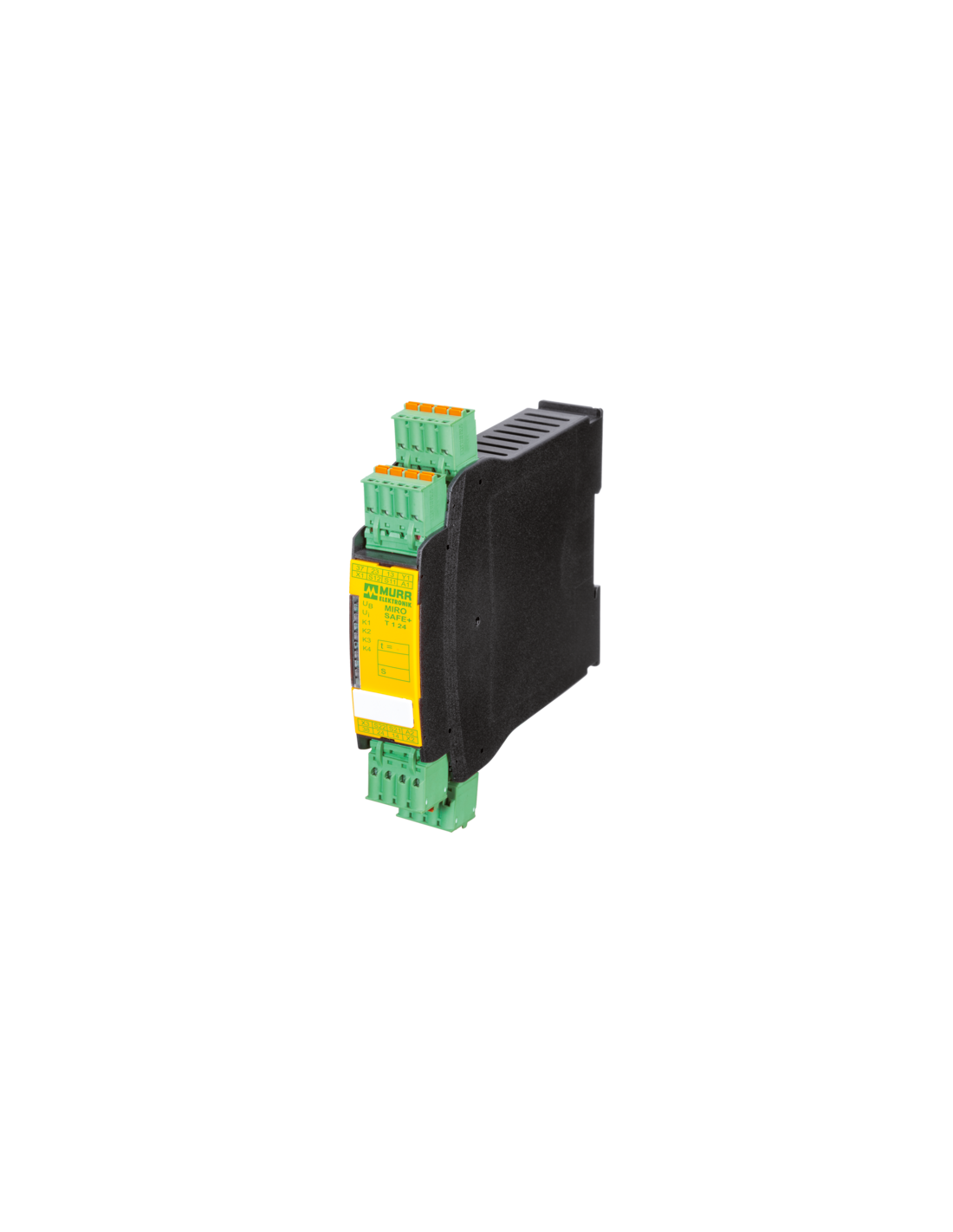

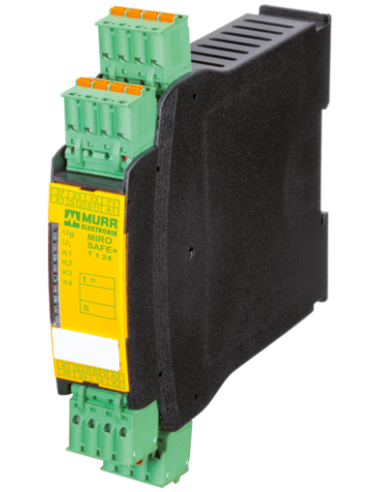

Przekaźnik bezpieczeństwa MIRO SAFE+ T 1 24 – zaawansowane rozwiązanie dla systemów zabezpieczeń
Przekaźnik bezpieczeństwa MIRO SAFE+ T 1 24 o kodzie produktu 3000-33113-3020065 to wysokiej klasy urządzenie zaprojektowane do zastosowań w systemach bezpieczeństwa maszyn oraz automatyzacji przemysłu. Sprzęt ten spełnia rygorystyczne normy bezpieczeństwa i umożliwia skuteczny monitoring wyłączników awaryjnych, drzwi bezpieczeństwa, kurtyn świetlnych oraz magnetycznych wyłączników bezpieczeństwa.
Zastosowanie przekaźnika bezpieczeństwa MIRO SAFE+ T 1 24
Urządzenie sprawdza się w wielu obszarach przemysłu, szczególnie tam, gdzie wymagana jest maksymalna ochrona operatora i infrastruktury. Typowe zastosowania obejmują:
- Monitoring wyłączników awaryjnych (STOP0 i STOP1) – zapewnia szybkie i niezawodne odcięcie zasilania w sytuacjach awaryjnych, minimalizując ryzyko wypadków.
- Nadzór drzwi osłonowych – kontrola dostępu do stref niebezpiecznych z automatycznym lub ręcznie monitorowanym resetowaniem.
- Obsługa kurtyn świetlnych oraz czujników bezpieczeństwa – niezależny nadzór nad elementami bezpieczeństwa w strefie roboczej maszyn.
- Integracja z systemami automatyki – dzięki różnorodnym trybom resetowania oraz elastycznym opcjom wejść i wyjść przekaźnik łatwo dostosować do wymogów różnych instalacji.
Kluczowe zalety oraz cechy funkcjonalne MIRO SAFE+ T 1 24
- Najwyższy poziom bezpieczeństwa funkcjonalnego – certyfikaty poziomu SIL3 (STOP0) oraz kategoria 4 PL e zgodnie z EN ISO 13849-1 gwarantują niezawodność ochrony nawet w najbardziej wymagających aplikacjach.
- Wytrzymałość i długa żywotność – do 10 milionów cykli mechanicznych i elektrycznych pozwala na długie użytkowanie, nawet w intensywnie eksploatowanych liniach produkcyjnych.
- Kompaktowa budowa – niewielka szerokość 22,5 mm pozwala na oszczędność miejsca w rozdzielni, ułatwiając instalację i modernizację istniejących systemów.
- Elastyczny montaż na szynie DIN (EN 60715) – szybka i wygodna integracja w szafie sterowniczej.
- Wymuszone, samoczyszczące styki – zwiększają niezawodność działania oraz bezpieczeństwo użytkowania.
- Szeroki zakres temperatury pracy – od -25°C do +60°C, umożliwiający pracę w trudnych warunkach przemysłowych.
- Wysoka wydajność energetyczna – niski pobór mocy 2,4 W oraz uniwersalne napięcie zasilania 24 V AC/DC.
- Szybkie i bezpieczne zaciski sprężynowe – łatwe i pewne przyłączanie przewodów dzięki zastosowaniu wytrzymałych zacisków FK.
Możliwości integracji i uniwersalne zastosowanie
Przekaźnik MIRO SAFE+ T 1 24 dedykowany jest zarówno do nowych projektów, jak i modernizacji istniejących układów bezpieczeństwa. Może być stosowany w:
- liniach produkcyjnych i montażowych,
- systemach transportu wewnętrznego,
- robotyce przemysłowej,
- maszynach CNC oraz centrach obróbczych,
- aplikacjach wymagających niezawodnego odłączania zasilania.
Dlaczego warto wybrać przekaźnik bezpieczeństwa Murrelektronik MIRO SAFE+ T 1 24?
Dzięki zaawansowanym technologiom ochrony i wielofunkcyjności, MIRO SAFE+ T 1 24 stanowi kluczowy element każdego systemu zabezpieczeń w automatyzacji przemysłowej. Przystosowany do współpracy z szeroką gamą urządzeń bezpieczeństwa, pozwala realizować zarówno proste, jak i rozbudowane konfiguracje zabezpieczeń zgodnie z wymogami branżowymi.
