6 A (STOP1); 8 A (STOP0)
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Automatyczny/manualny/ręcznie monitorowany resetowanie/start
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg STOP0 (EN ISO 13849-1) | 99 % |
| DCavg STOP1 min. (EN ISO 13849-1) | 60 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 (STOP0); 3 (STOP1) |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e (STOP0); d (STOP1) |
| SIL (IEC 61508) | 3 (STOP0); 2 (STOP1) |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 3,2 W |
| Moc pozorna maks. | 7,1 VA |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 3 |
| Liczba styków bezpieczeństwa STOP0 | 3 |
| Liczba styków bezpieczeństwa STOP1 | 2 |
| Kategoria użytkowa AC-15 STOP0 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Kategoria użytkowa DC-13 STOP1 (EN IEC 60947-5-1) | 2 A @ 24 V |
| Styki pomocnicze | 31-32 |
| Wyjścia sygnalizacyjne | 13-14, 23-24, 33-34 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Zdolność łączeniowa styków bezpieczeństwa STOP1 | max. 250 V AC/6 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa STOP0 | 13-14, 23-24, 33-34 |
| Styki bezpieczeństwa STOP1 | 47-48, 57-58 |
| Prąd sumaryczny STOP0 | 18 A |
| Prąd sumaryczny STOP1 | 12 A |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 45 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 14 |
| PIN 2 | 24 |
| PIN 3 | 34 |
| PIN 4 | 62 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 48 |
| PIN 2 | 58 |
| PIN 3 | X 3 |
| PIN 4 | Y 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | S 21 |
| PIN 3 | A 1.1 |
| PIN 4 | S 22 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 4 |
| PIN 2 | S 31 |
| PIN 3 | S 32 |
| PIN 4 | RT |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 1 |
| PIN 2 | S 11 |
| PIN 3 | S 12 |
| PIN 4 | X 5 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 3 |
| PIN 2 | X 2 |
| PIN 3 | X 1 |
| PIN 4 | Y 2 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 23 |
| PIN 3 | 33 |
| PIN 4 | 61 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 47 |
| PIN 2 | 57 |
| PIN 3 | S 32 |
| PIN 4 | Y 1 |

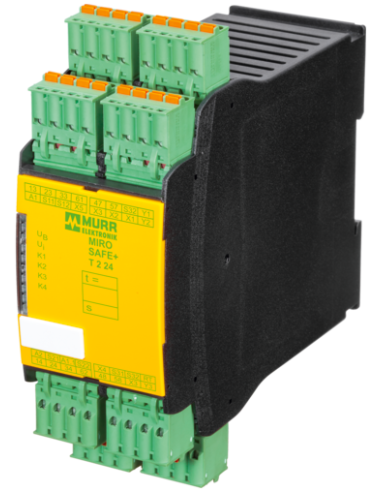

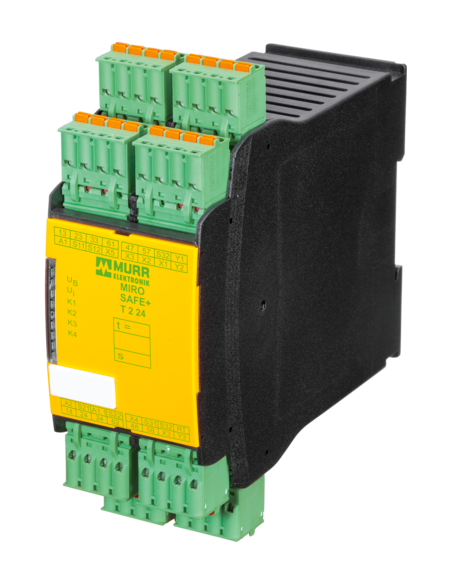

Przekaźnik bezpieczeństwa MIRO SAFE+ T 2 24 – zaawansowana ochrona maszyn i urządzeń
Przekaźnik bezpieczeństwa MIRO SAFE+ T 2 24 o kodzie 3000-33113-3020060 jest dedykowany do realizacji funkcji bezpieczeństwa w zaawansowanych systemach automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o zapewnieniu maksymalnej ochrony ludzi i maszyn w zakładach przemysłowych, zgodnie z obowiązującymi normami bezpieczeństwa.
Typowe zastosowania przekaźnika MIRO SAFE+ T 2 24
Przekaźnik MIRO SAFE+ T 2 24 znajduje szerokie zastosowanie w systemach sterowania bezpieczeństwem, szczególnie w takich sytuacjach, jak:
- Monitorowanie drzwi bezpieczeństwa oraz wyłączników awaryjnych
- Monitorowanie kurtyn świetlnych stosowanych do ochrony stref niebezpiecznych
- Obsługa magnetycznych wyłączników bezpieczeństwa
- Automatyczne, manualne i ręcznie monitorowane resetowanie oraz start
Najważniejsze zalety MIRO SAFE+ T 2 24
- Wysoki poziom bezpieczeństwa funkcjonalnego – urządzenie spełnia wymagania norm EN ISO 13849-1 (kategoria 4/3, poziom bezpieczeństwa PL e/d) oraz IEC 61508 (SIL 3/2)
- Uniwersalność zastosowań – możliwość integracji z różnymi elementami systemów bezpieczeństwa
- Duża żywotność – zarówno elektryczna, jak i mechaniczna (do 10 000 000 cykli)
- Trwałe styki z materiału AgSnO, charakteryzujące się wymuszonym prowadzeniem i funkcją samoczyszczenia dla zwiększonej niezawodności

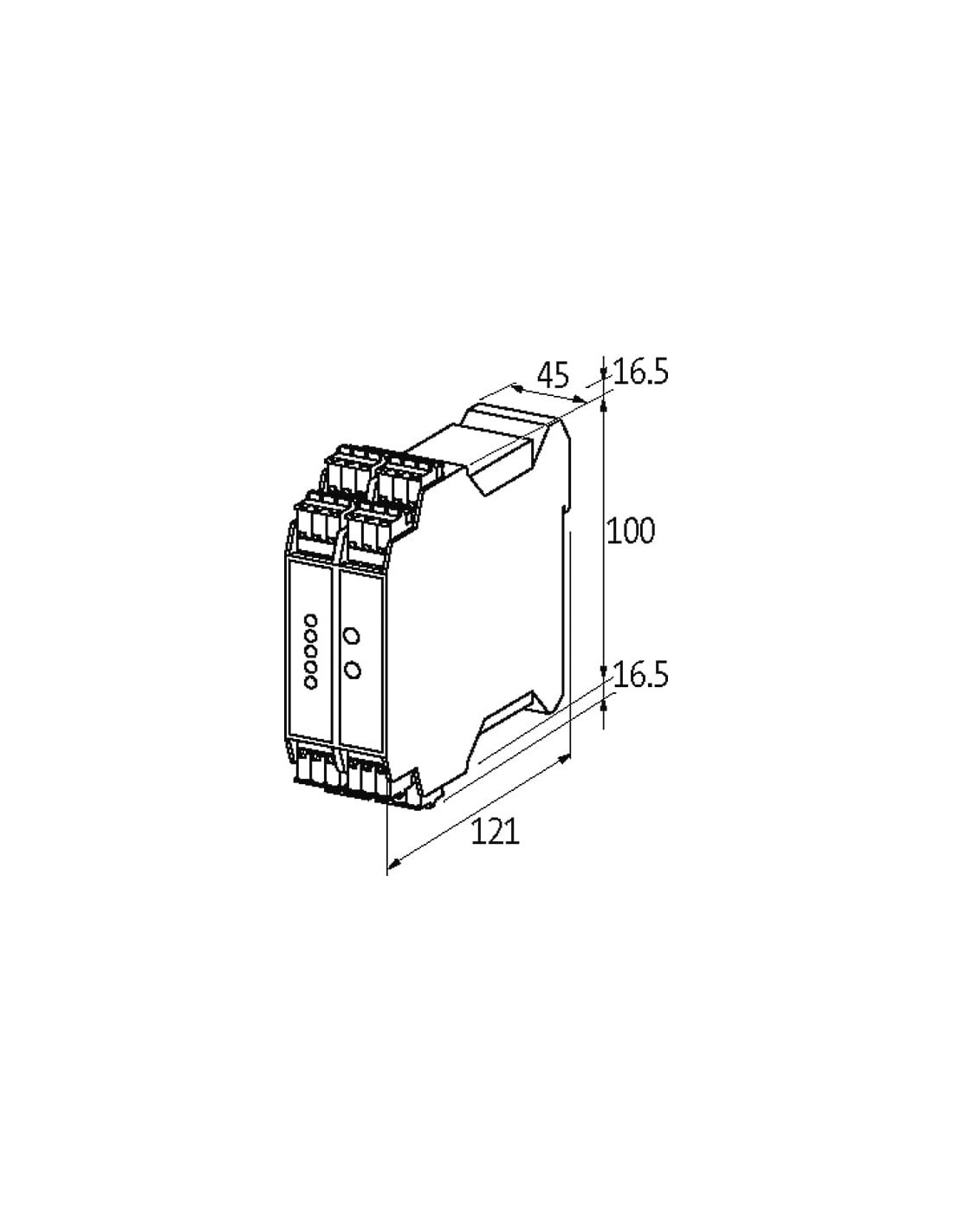

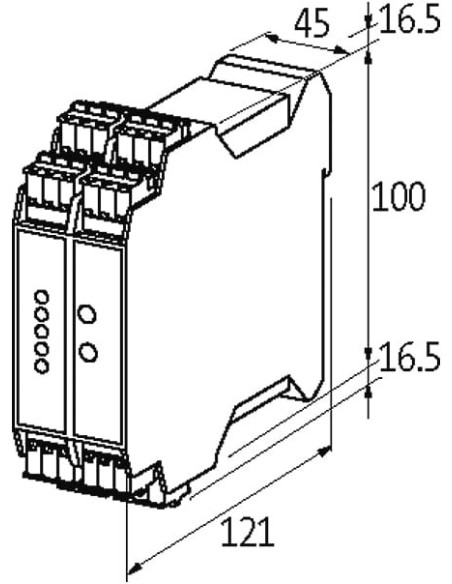

- Elastyczność montażu – szybki montaż na standardowej szynie DIN (EN 60715) oraz kompaktowe wymiary (szerokość 45 mm, wysokość 100 mm, głębokość 121 mm)
- Wysoka obciążalność styków bezpieczeństwa – do 8 A przy 250 V AC oraz minimalne prądy i napięcia umożliwiające współpracę z różnorodnymi aplikacjami
- Szeroki zakres temperatury pracy – od -25°C do +60°C
- Zaciski sprężynowe FK ułatwiające szybkie i pewne podłączenie przewodów
Funkcjonalność i możliwości konfiguracji
Urządzenie obsługuje kilka trybów resetowania (automatyczny, manualny, ręcznie monitorowany) oraz posiada bogaty zestaw wyjść bezpieczeństwa (trzy styki bezpieczeństwa STOP0, dwa styki bezpieczeństwa STOP1, styki pomocnicze i wyjścia sygnalizacyjne). Konstrukcja zapewnia wysoką odporność na obciążenia i długą, bezawaryjną pracę.
Gdzie stosować przekaźnik bezpieczeństwa MIRO SAFE+ T 2 24?
MIRO SAFE+ T 2 24 rekomendowany jest do:
- Bezpiecznego odcinania zasilania w awaryjnych sytuacjach na liniach produkcyjnych
- Zabezpieczania maszyn CNC, pakujących, obróbczych i innych maszyn przemysłowych
- Ochrony stanowisk z dostępem operatora do stref niebezpiecznych
- Zastosowań w branżach: motoryzacyjnej, spożywczej, logistycznej, farmaceutycznej oraz wszędzie tam, gdzie wymagane są certyfikowane obwody bezpieczeństwa
Konstrukcja i budowa – łatwy montaż i integracja

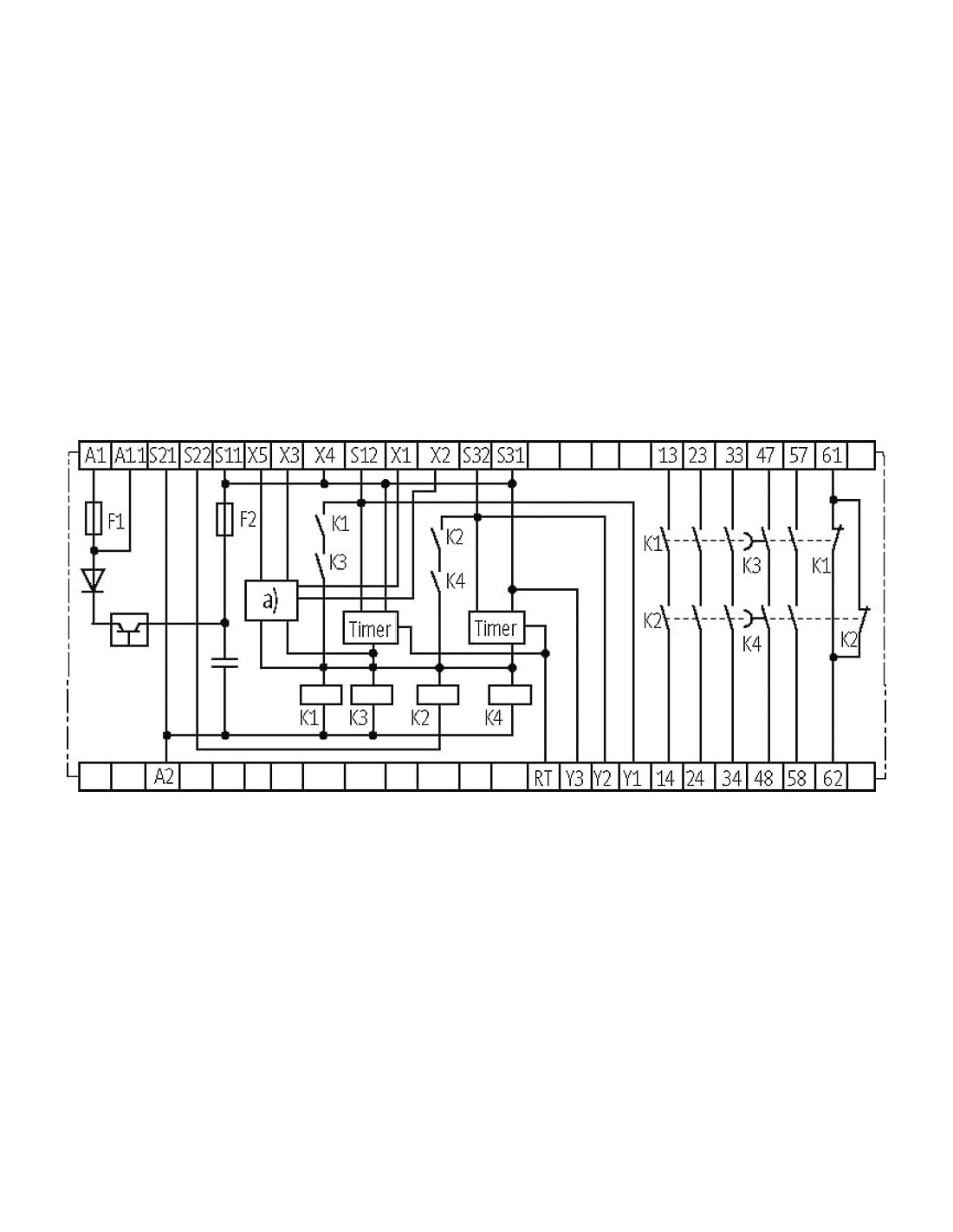

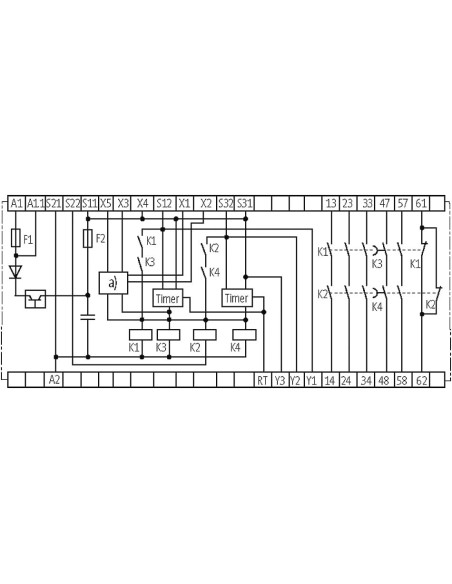

Obudowa o kompaktowych wymiarach pozwala na montaż w szafach sterowniczych o ograniczonej przestrzeni. Zaciski sprężynowe zapewniają szybkie i trwałe połączenia elektryczne bez potrzeby użycia specjalistycznych narzędzi. Starannie zaprojektowany układ styków i precyzyjna dokumentacja techniczna (w tym czytelny schemat podłączeń) usprawniają proces projektowania oraz integracji z systemem sterowania maszyną.
Podsumowanie możliwości – bezpieczeństwo i uniwersalność użytkowania
Przekaźnik bezpieczeństwa MIRO SAFE+ T 2 24 to niezawodne, łatwe w obsłudze i certyfikowane rozwiązanie do budowy systemów bezpieczeństwa maszyn. Wysoka kategoria bezpieczeństwa, długi okres eksploatacji i uniwersalne zastosowanie sprawiają, że jest to produkt rekomendowany do realizacji nawet najbardziej wymagających projektów przemysłowych.
