8 A
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Automatyczny/manualny/ręcznie monitorowany resetowanie/start
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 2 W |
| Moc pozorna maks. | 4,9 VA |
| Prąd sumaryczny maks. | 24 A |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 3 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |

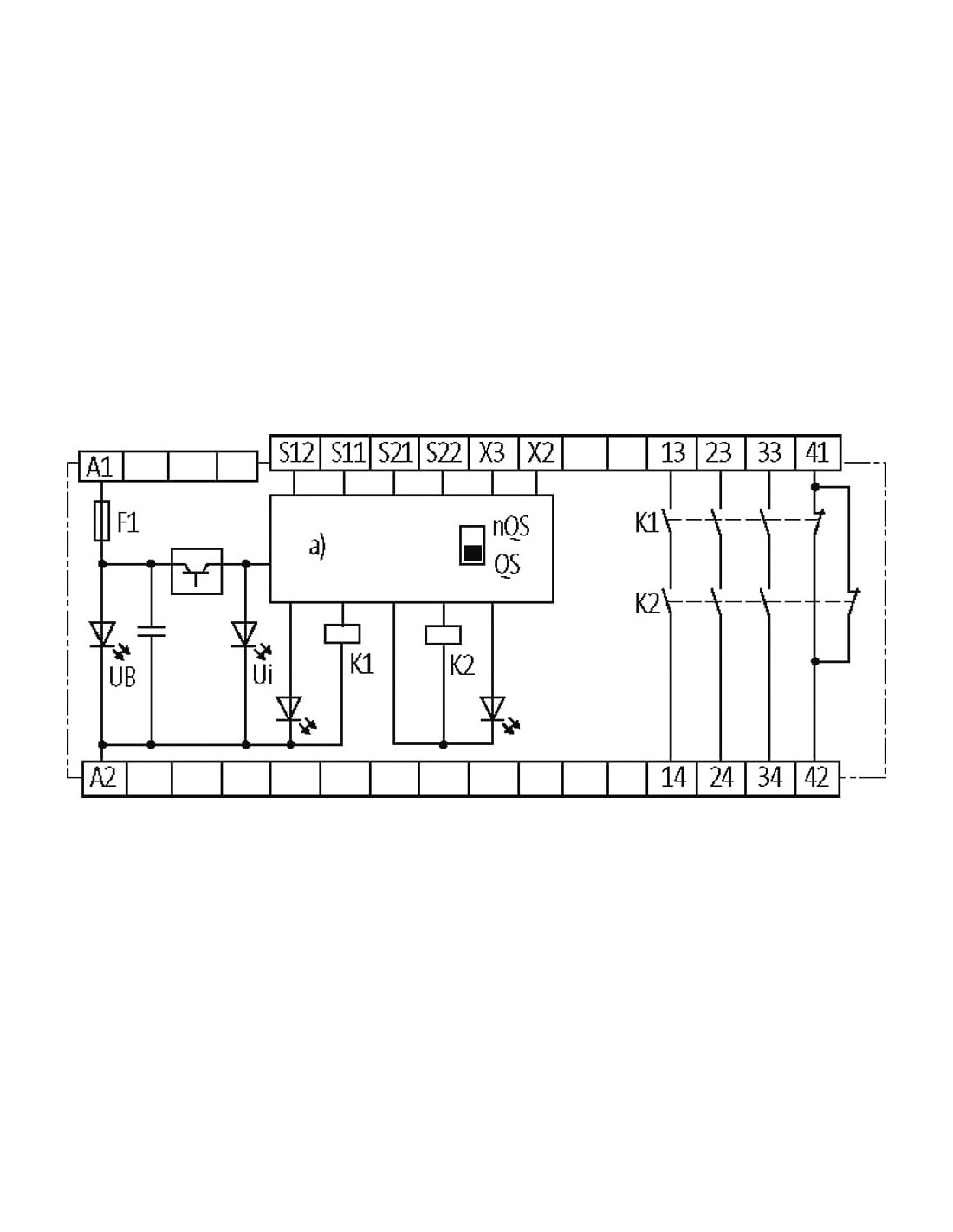

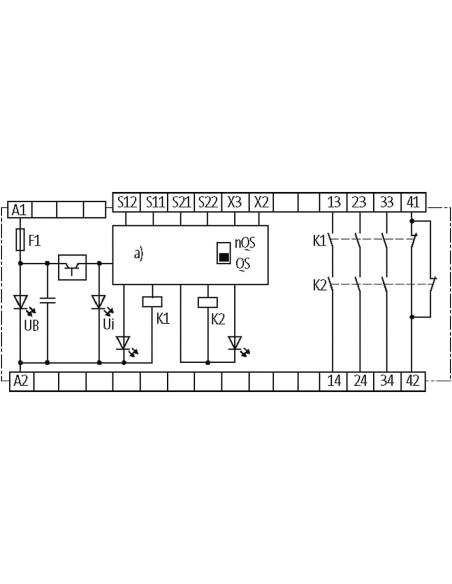

| Styki pomocnicze | 41-42 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

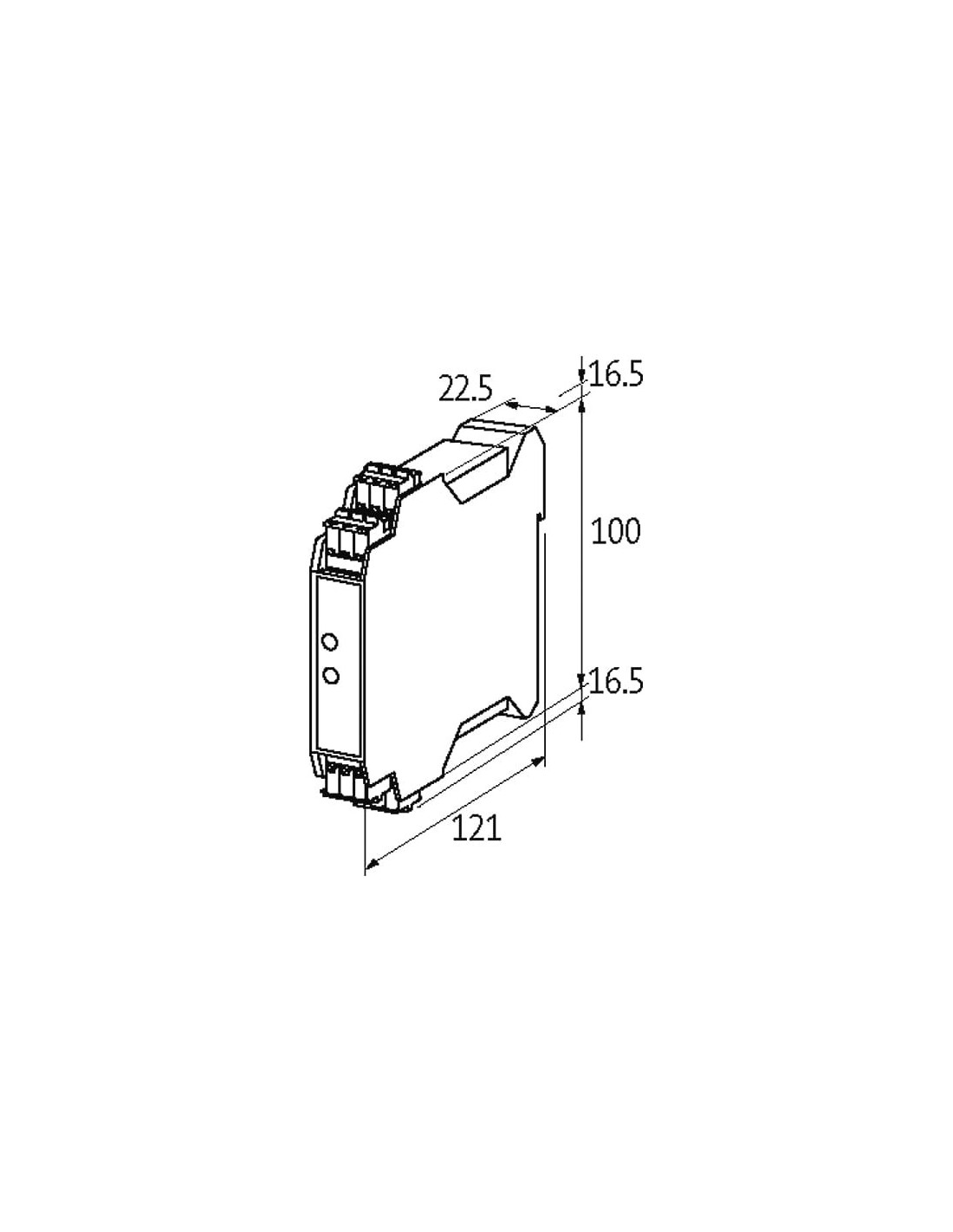

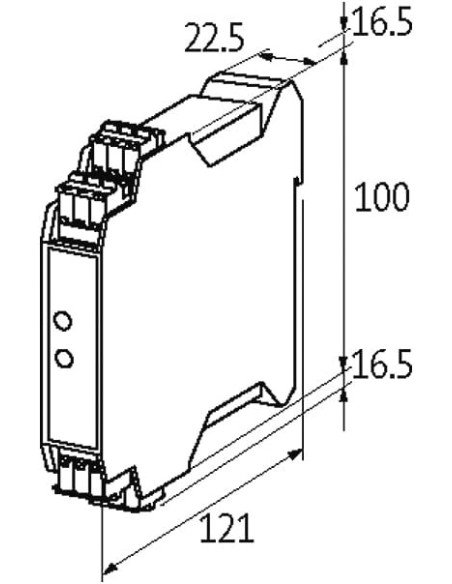

| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 34 |
| PIN 2 | 24 |
| PIN 3 | 14 |
| PIN 4 | 42 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 3 |
| PIN 2 | S 22 |
| PIN 3 | S 21 |
| PIN 4 | A 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 2 |
| PIN 2 | S 12 |
| PIN 3 | S 11 |
| PIN 4 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 33 |
| PIN 2 | 23 |
| PIN 3 | 13 |
| PIN 4 | 41 |

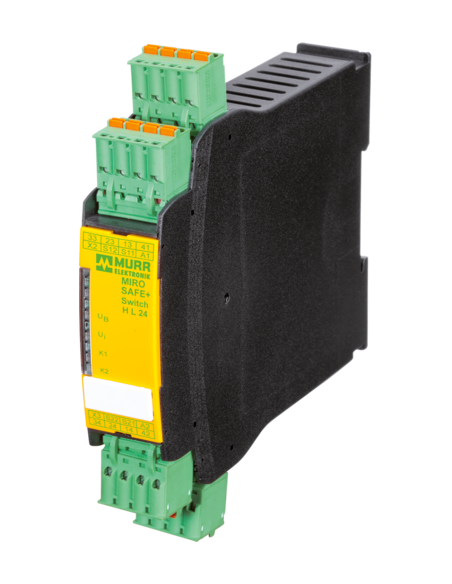

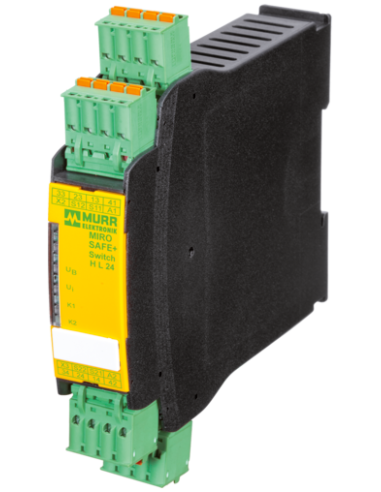

Przekaźnik bezpieczeństwa MIRO SAFE+ Switch HL 24 – niezawodność i wszechstronność
Przekaźnik bezpieczeństwa MIRO SAFE+ Switch HL 24 o kodzie produktu 3000-33113-3020012 to zaawansowane urządzenie stosowane w aplikacjach automatyki przemysłowej, które zapewnia wysoki poziom bezpieczeństwa dla maszyn i operatorów. Przekaźnik ten jest dedykowany do monitorowania różnorodnych elementów bezpieczeństwa, takich jak drzwi ochronne, wyłączniki awaryjne (emergency stop), kurtyny świetlne czy magnetyczne wyłączniki bezpieczeństwa.
Zastosowania przemysłowe przekaźnika MIRO SAFE+ HL 24
Typowe zastosowania tego przekaźnika obejmują zabezpieczanie stref niebezpiecznych, sterowanie systemami zatrzymania awaryjnego oraz ochronę dostępu do maszyn i linii produkcyjnych. Sprawdza się zarówno w prostych, jak i bardziej rozbudowanych systemach bezpieczeństwa, gdzie wymagana jest wysoka niezawodność oraz zgodność z normami bezpieczeństwa.
- Monitorowanie drzwi bezpieczeństwa – kontrola dostępu do stref zagrożonych.
- Obsługa wyłączników awaryjnych E-STOP – szybkie odłączenie zasilania w sytuacjach awaryjnych.
- Integracja z kurtynami świetlnymi – ochrona operatorska przed uruchomieniem maszyny.
- Współpraca z magnetycznymi czujnikami bezpieczeństwa.
Kluczowe cechy i zalety przekaźnika bezpieczeństwa HL 24
Przekaźnik bezpieczeństwa MIRO SAFE+ HL 24 wyróżnia się solidną konstrukcją oraz spełnianiem rygorystycznych norm bezpieczeństwa, takich jak EN ISO 13849-1 oraz IEC 61508. Dzięki temu doskonale integruje się z systemami wymagającymi osiągnięcia Poziomu Zapewnienia Bezpieczeństwa (PL e) oraz SIL 3. To rozwiązanie o szerokim zastosowaniu w wielu branżach przemysłowych.
- Wysoka żywotność – mechaniczna i elektryczna wytrzymałość na poziomie 10 milionów cykli.
- Obsługa trzech styków bezpieczeństwa oraz styk pomocniczy – szerokie możliwości konfiguracji obwodu.
- Kompaktowe wymiary – szerokość zaledwie 22,5 mm pozwala na oszczędność miejsca w szafie sterowniczej.
- Kategoria 4, PL e, SIL 3 – spełnia najwyższe standardy bezpieczeństwa funkcjonalnego.
- Elastyczne opcje resetowania – automatyczny, manualny oraz ręcznie monitorowany restart.
- Prosty montaż na szynie DIN (EN 60715).
- Wysoki prąd i napięcie łączeniowe – aż do 8 A oraz 250 V na stykach bezpieczeństwa.
- Zaciski sprężynowe (komfortowa i trwała instalacja przewodów).
- Zakres temperatur pracy od -25°C do +60°C – dostosowany do trudnych warunków przemysłowych.
Możliwości i elastyczność konfiguracji
MIRO SAFE+ Switch HL 24 umożliwia integrację z różnymi sensorami i urządzeniami zabezpieczającymi, co czyni go uniwersalnym rozwiązaniem dla systemów bezpieczeństwa. Dzięki swojej konstrukcji pozwala na stosowanie w instalacjach, gdzie wymagana jest szybka reakcja i niezawodne odcinanie zasilania w sytuacji zagrożenia.
Dlaczego warto wybrać MIRO SAFE+ HL 24?
Wybór przekaźnika bezpieczeństwa MIRO SAFE+ HL 24 gwarantuje podwyższenie poziomu ochrony w każdym systemie automatyki przemysłowej. Moduł ten jest doskonałym rozwiązaniem zarówno dla maszyn nowych, jak i modernizowanych, w których istotna jest zgodność z obowiązującymi przepisami bezpieczeństwa.
Produkt doskonale sprawdzi się w aplikacjach przemysłu spożywczego, motoryzacyjnego, maszynowego oraz wszędzie tam, gdzie priorytetem jest ochrona operatorów i zapewnienie zatrzymania maszyny w sytuacjach awaryjnych.
