Dostępny
4 A
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Automatyczne/ręczne resetowanie/start
Dane techniczne | Wskaźniki bezpieczeństwa
| Kategoria (EN ISO 13849-1) | 4 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 2 W |
| Moc pozorna maks. | 5,2 VA |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 0 |
| Liczba wyjść sygnalizacyjnych | 1 |
| Liczba styków bezpieczeństwa | 2 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 2 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 1 A @ 24 V |
| Wyjścia sygnalizacyjne | Y1 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 4 A |
| Zdolność łączeniowa wyjścia sygnalizacyjnego Y1 | 100 mA @ 24 V DC |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/4 A; min. 5 V AC/1 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

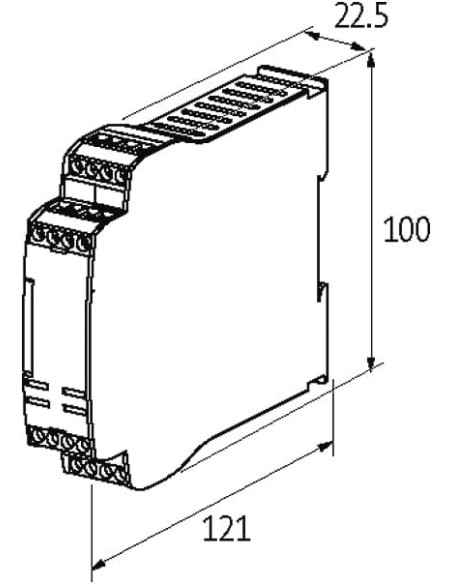

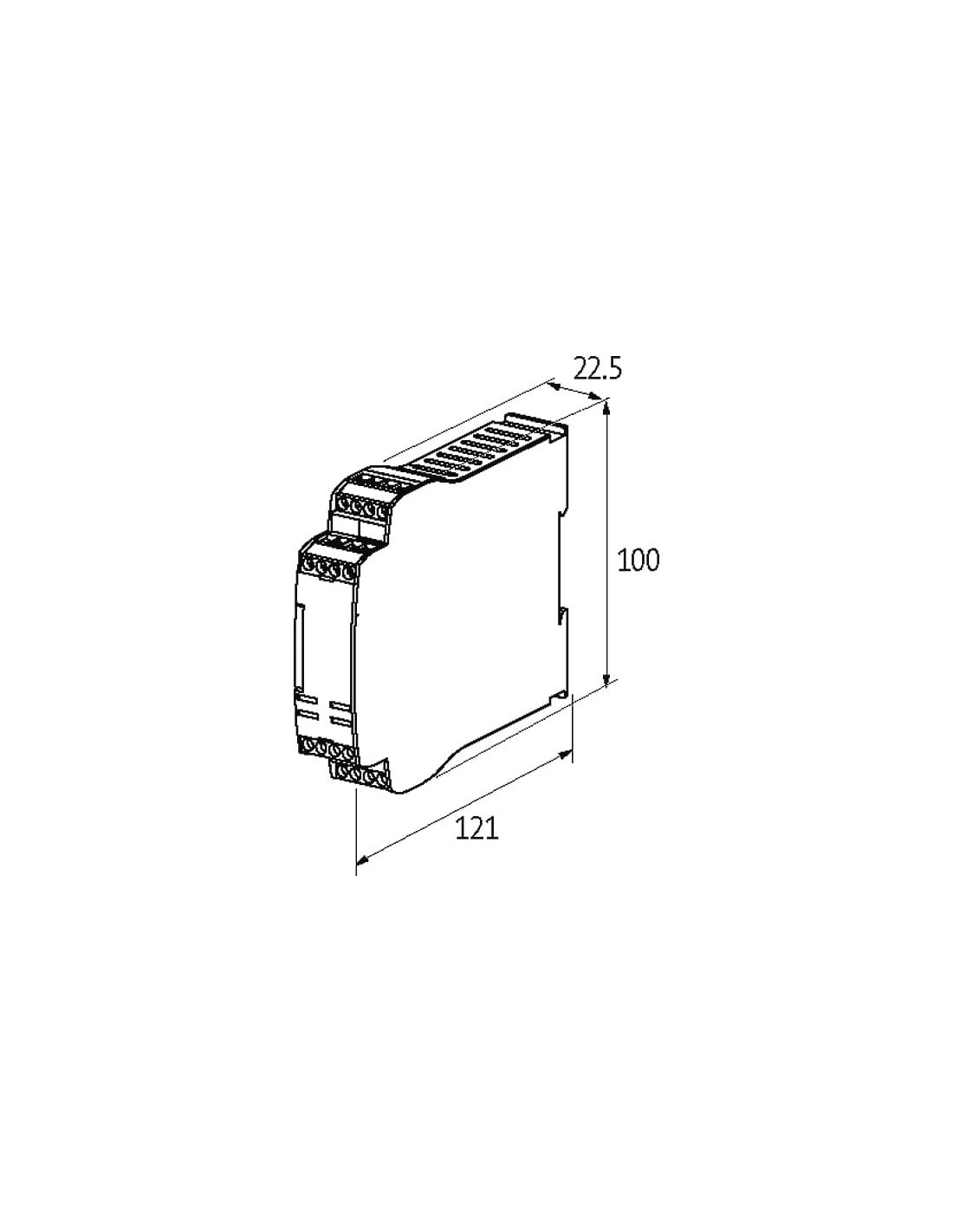

| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 2 |
| PIN 2 | S 22 |
| PIN 3 | S 12 |
| PIN 4 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 1 |
| PIN 2 | Y 1 |
| PIN 3 | S 11 |
| PIN 4 | A 1 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | 23 |
| PIN 4 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |

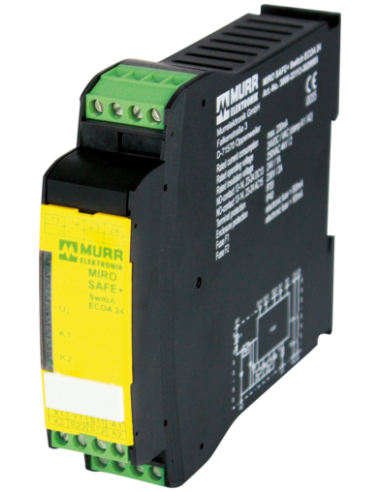

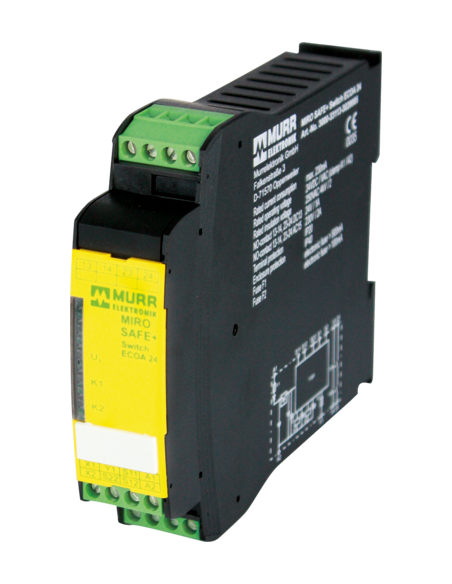

Przekaźnik bezpieczeństwa MIRO SAFE+ ECOA 24 – profesjonalne rozwiązanie do systemów bezpieczeństwa
Przekaźnik bezpieczeństwa MIRO SAFE+ Przełącznik ECOA 24 (kod: 3000-33113-3020005) firmy Murrelektronik to wysokiej klasy urządzenie dedykowane do zadań związanych z monitorowaniem i ochroną maszyn oraz instalacji przemysłowych. Produkt został zaprojektowany w celu zwiększenia niezawodności oraz bezpieczeństwa obsługi, oferując jednocześnie szeroki zakres zastosowań w automatyce przemysłowej.
Uniwersalne zastosowanie przekaźnika bezpieczeństwa MIRO SAFE+ Switch ECOA 24
MIRO SAFE+ Switch ECOA 24 doskonale sprawdza się jako element systemu bezpieczeństwa w:
- Monitorowaniu drzwi bezpieczeństwa
- Obsłudze wyłączników awaryjnych
- Monitorowaniu kurtyn świetlnych
- Pracy z magnetycznymi wyłącznikami bezpieczeństwa
Dzięki wyjściom o wysokiej niezawodności oraz możliwości automatycznego lub ręcznego resetu, urządzenie umożliwia elastyczne dopasowanie do potrzeb każdej aplikacji przemysłowej.
Kluczowe zalety przekaźnika MIRO SAFE+ Switch ECOA 24
- Kategoria bezpieczeństwa 4 wg EN ISO 13849-1 – zapewnia najwyższy standard ochrony.
- Dwukanałowa budowa – zwiększa poziom bezpieczeństwa.
- Wytrzymałość elektryczna i mechaniczna – aż 10 milionów cykli.
- Uniwersalne zastosowanie zasilania (24 V AC/DC)
- Niewielka szerokość obudowy (22,5 mm) – oszczędność miejsca w szafie sterowniczej.
- Łatwy montaż na szynie DIN (zgodność z EN 60715)
- Samoczyszczące, wymuszone styki Ag Sn O – długotrwała, bezawaryjna praca.
- Praca w szerokim zakresie temperatur: od -25°C do +60°C (montaż), co umożliwia funkcjonowanie w trudnych warunkach środowiskowych.
Typowe zastosowania – bezpieczeństwo i automatyka przemysłowa
Przekaźnik bezpieczeństwa MIRO SAFE+ Switch ECOA 24 znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne wyłączanie awaryjne, monitorowanie położenia drzwi lub zabezpieczenie stref niebezpiecznych maszyn. Urządzenie jest szczególnie rekomendowane dla:
- Przemysłu produkcyjnego i montażowego
- Aplikacji związanych z robotyką przemysłową
- Automatycznych linii pakujących
- Sektorów spożywczych, chemicznych i logistycznych
Kompaktowa konstrukcja oraz łatwość montażu na szynie DIN umożliwiają szybką i wygodną integrację z istniejącymi systemami sterowania.
Budowa i wygoda podłączenia
Urządzenie wyposażone jest w zaciski sprężynowe, które zapewniają szybkie i pewne podłączenie przewodów, redukując czas instalacji i minimalizując ryzyko błędów montażowych. Wymiary 100 x 22,5 x 121 mm pozwalają na instalację nawet w ograniczonej przestrzeni szafki sterowniczej.
Dzięki wysokiemu poziomowi bezpieczeństwa, szerokiej kompatybilności oraz solidnej konstrukcji, MIRO SAFE+ Switch ECOA 24 to optymalny wybór dla każdego, kto stawia na niezawodność i kompleksową ochronę w przemyśle oraz automatyce.
