6 A
Rozszerzenie styku
Dane techniczne | Wskaźniki bezpieczeństwa
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 2 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 4 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 51-52, 61-62 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/6 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34, 43-44 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 14 |
| PIN 2 | 24 |
| PIN 3 | 34 |
| PIN 4 | 44 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | X 2 |
| PIN 3 | 52 |
| PIN 4 | 62 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 1 |
| PIN 2 | X 1 |
| PIN 3 | 51 |
| PIN 4 | 61 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 23 |
| PIN 3 | 33 |
| PIN 4 | 43 |

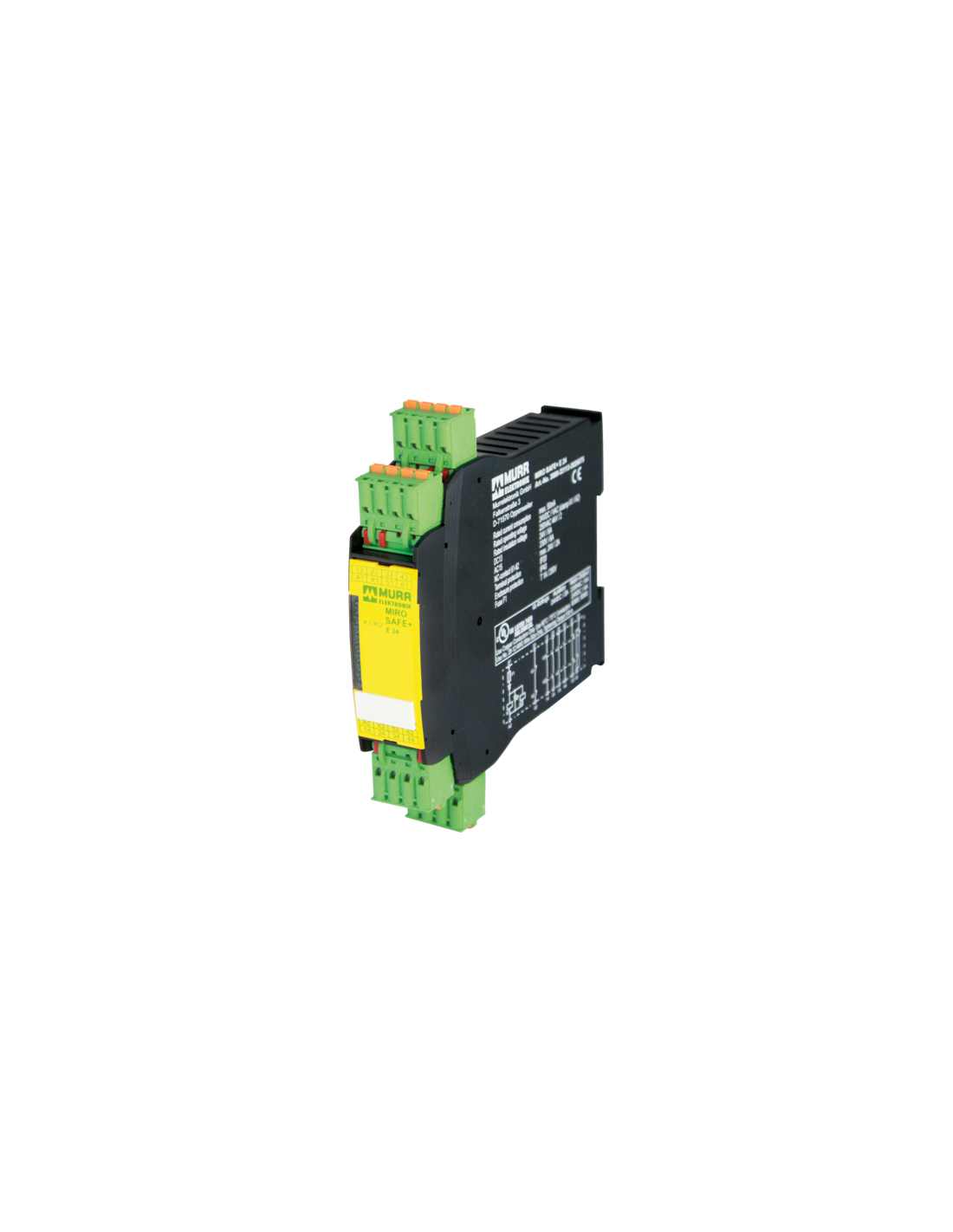

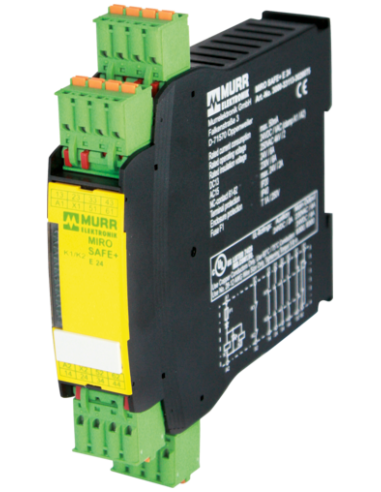

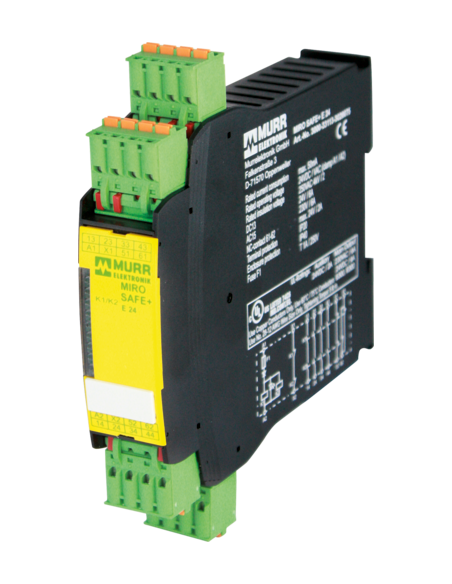

Rozszerzenie do przekaźnika bezpieczeństwa MIRO SAFE+ Switch HCS – Kod produktu: 3000-33113-3020075
Rozszerzenie styku MIRO SAFE+ Switch HCS to niezawodny moduł przeznaczony do współpracy z przekaźnikami bezpieczeństwa, który doskonale sprawdza się w aplikacjach wymagających wysokiego poziomu ochrony funkcjonalnej. Wysoka jakość wykonania oraz zgodność z normami bezpieczeństwa sprawiają, że jest to wszechstronne rozwiązanie zarówno w przemyśle, jak i automatyce maszynowej.
Zastosowanie rozszerzenia styku MIRO SAFE+ Switch HCS
Rozszerzenie przekaźnika bezpieczeństwa najczęściej stosowane jest jako element rozbudowy systemów bezpieczeństwa maszyn oraz linii produkcyjnych. Pozwala na zwiększenie liczby dostępnych wyjść bezpieczeństwa oraz styków pomocniczych, zapewniając elastyczność w projektowaniu rozbudowanych układów zabezpieczających:
- Automatyka przemysłowa – integracja z maszynami i liniami produkcyjnymi wymagającymi podwyższonego poziomu bezpieczeństwa.
- Systemy bezpieczeństwa maszyn – realizacja funkcji odcinania zasilania, sterowania napędami oraz sygnalizacji awaryjnej.
- Modernizacja istniejących układów – łatwe dodanie dodatkowych wyjść bezpieczeństwa bez konieczności wymiany głównych modułów.
- Zastosowania w przemyśle spożywczym, motoryzacyjnym, drzewnym oraz farmaceutycznym.
Najważniejsze zalety rozszerzenia styku bezpieczeństwa
- Wysoki poziom bezpieczeństwa – kategoria 4 (EN ISO 13849-1), poziom Performance Level 'e', SIL 3.
- Uniwersalność zasilania – możliwość pracy przy napięciach AC i DC, co ułatwia integrowanie z różnorodnymi systemami sterowania.
- Wysoka wytrzymałość mechaniczna i elektryczna – do 10 milionów cykli zapewniających długą i bezawaryjną eksploatację.

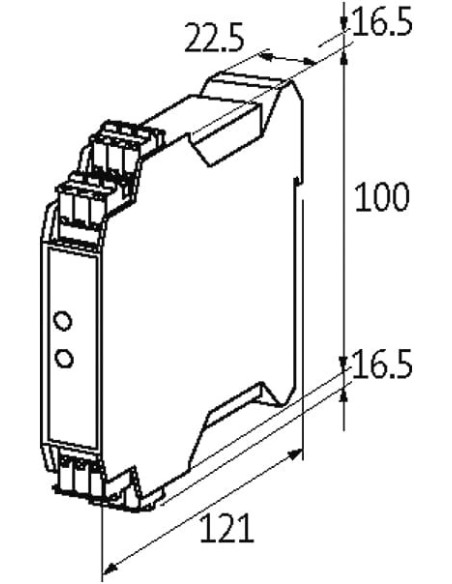

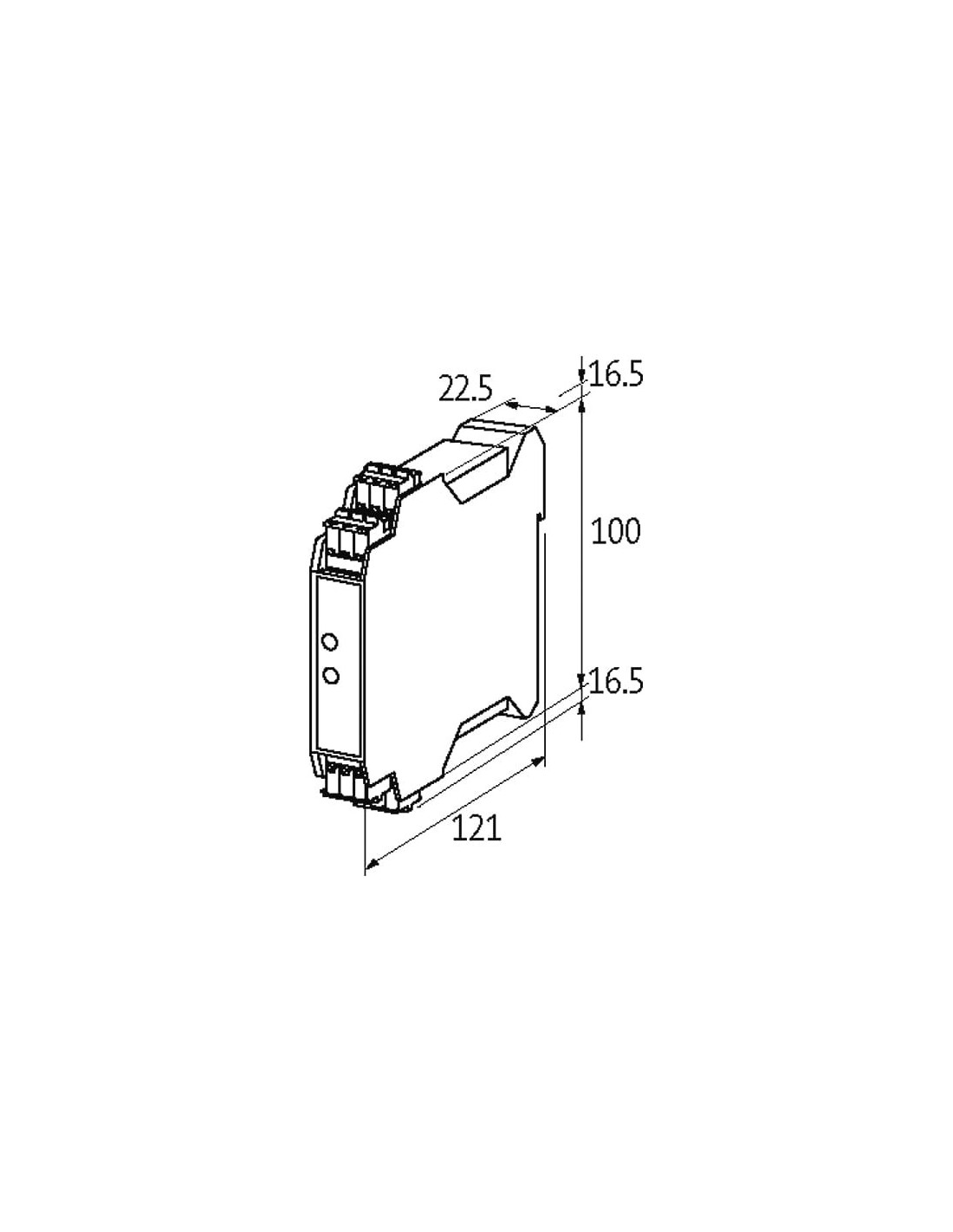

- Kompaktowa budowa – oszczędność miejsca w szafie sterowniczej dzięki wymiarom: 22,5 mm szerokości, 100 mm wysokości i 121 mm głębokości.
- Łatwość montażu – szybki montaż na szynie DIN zgodnie z EN 60715.
- Bezpieczne i pewne połączenia – zaciski sprężynowe FK gwarantujące niezawodne podłączenie przewodów oraz szybki montaż i serwisowanie.
- Samoczyszczące i wymuszone prowadzenie styków – pewność przełączania, nawet przy niskich prądach i napięciach.
Typowe cechy i funkcjonalność
Rozszerzenie do przekaźnika bezpieczeństwa MIRO SAFE+ Switch HCS zaprojektowano z myślą o współpracy z modułami głównymi Murrelektronik MIRO SAFE+ oraz innymi urządzeniami wymagającymi zwiększonej liczby wyjść o wysokim poziomie niezawodności. Moduł posiada 4 styki bezpieczeństwa oraz 2 styki pomocnicze, pracując z maksymalnym prądem łączeniowym 6 A. Możliwość podłączenia zarówno w systemach AC (do 250 V), jak i DC (do 250 V), gwarantuje uniwersalność zastosowania.
Odporność na niskie i wysokie temperatury pracy (od -25°C do +45°C) oraz szeroki zakres temperatury przechowywania (od -40°C do +85°C) zapewniają stabilną i długotrwałą pracę również w wymagających środowiskach przemysłowych.

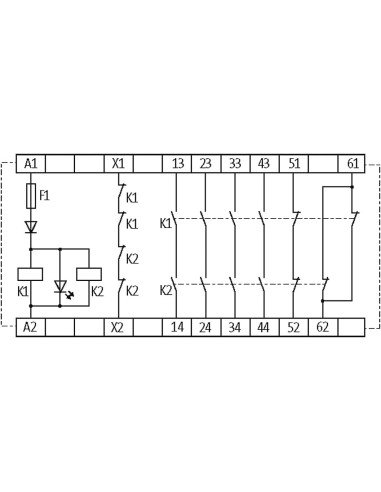

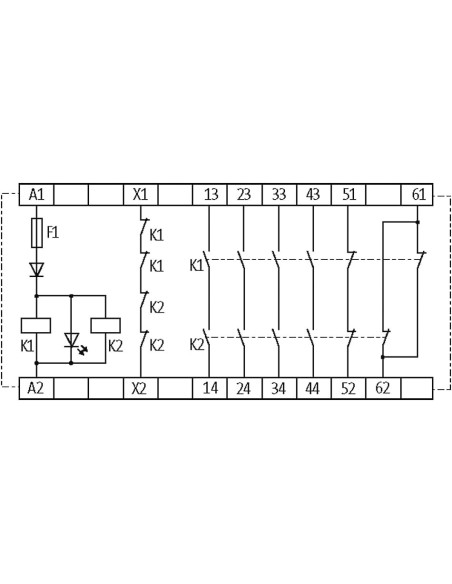

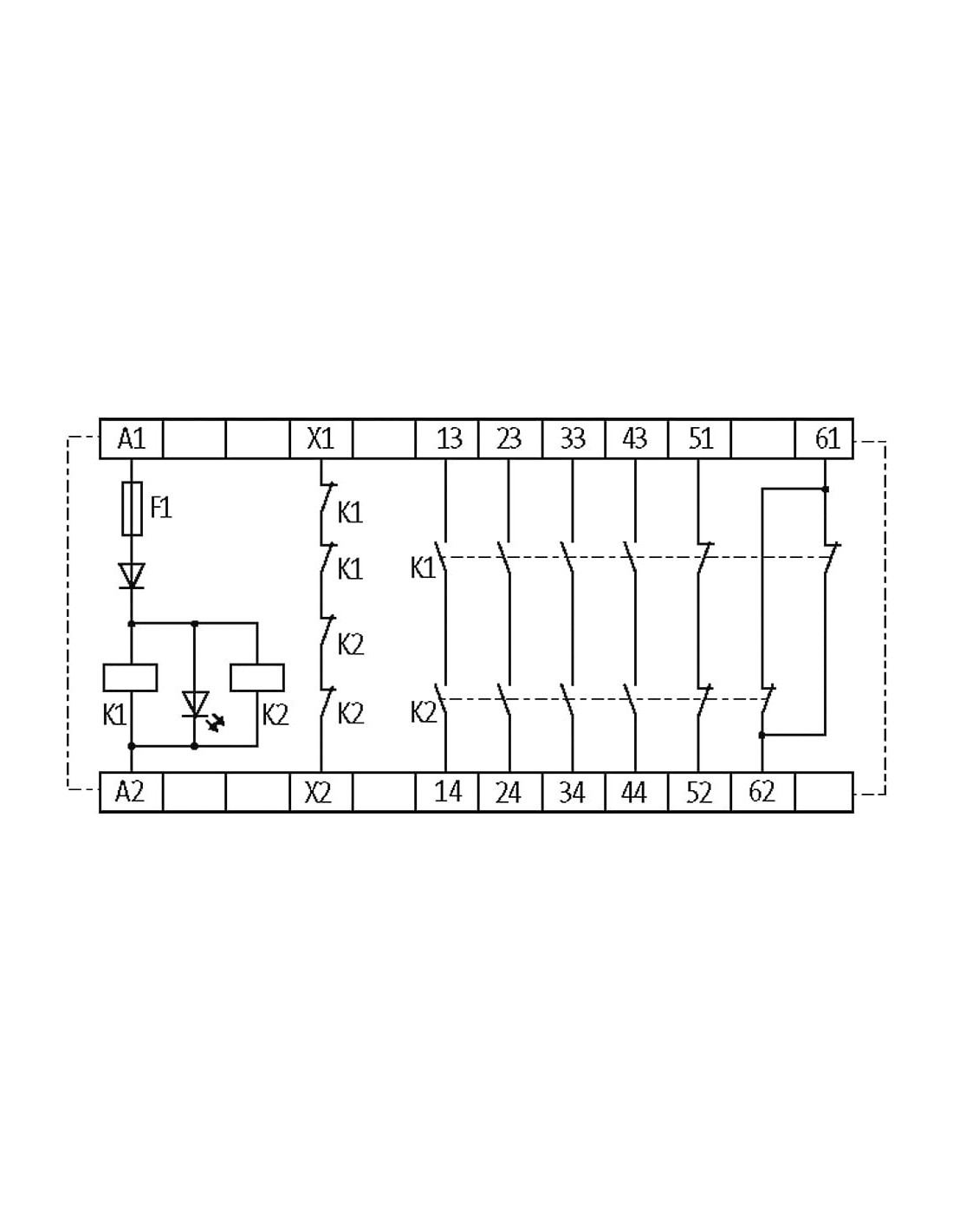

Schemat ideowy i szybka identyfikacja
Na obudowie znajdują się szczegółowe informacje dotyczące oznaczeń zacisków oraz schemat ideowy, co znacznie ułatwia instalację oraz diagnostykę pracy modułu.
Podsumowanie – Rozszerzenie do przekaźnika bezpieczeństwa MIRO SAFE+ Switch HCS 3000-33113-3020075
Produkt spełnia najwyższe wymagania stawiane modułom bezpieczeństwa w przemyśle: wysoka żywotność, szerokie możliwości zastosowania, elastyczność w konfiguracji wyjść oraz zgodność z międzynarodowymi normami. Stanowi niezawodny element każdego systemu zabezpieczeń maszyn i urządzeń przemysłowych, umożliwiając zwiększenie funkcjonalności oraz zapewniając maksymalny poziom bezpieczeństwa użytkowników i personelu technicznego.
