6 A
Monitoring - sterowanie oburęczne
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 1,2 W |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 2 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 31-32 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/6 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

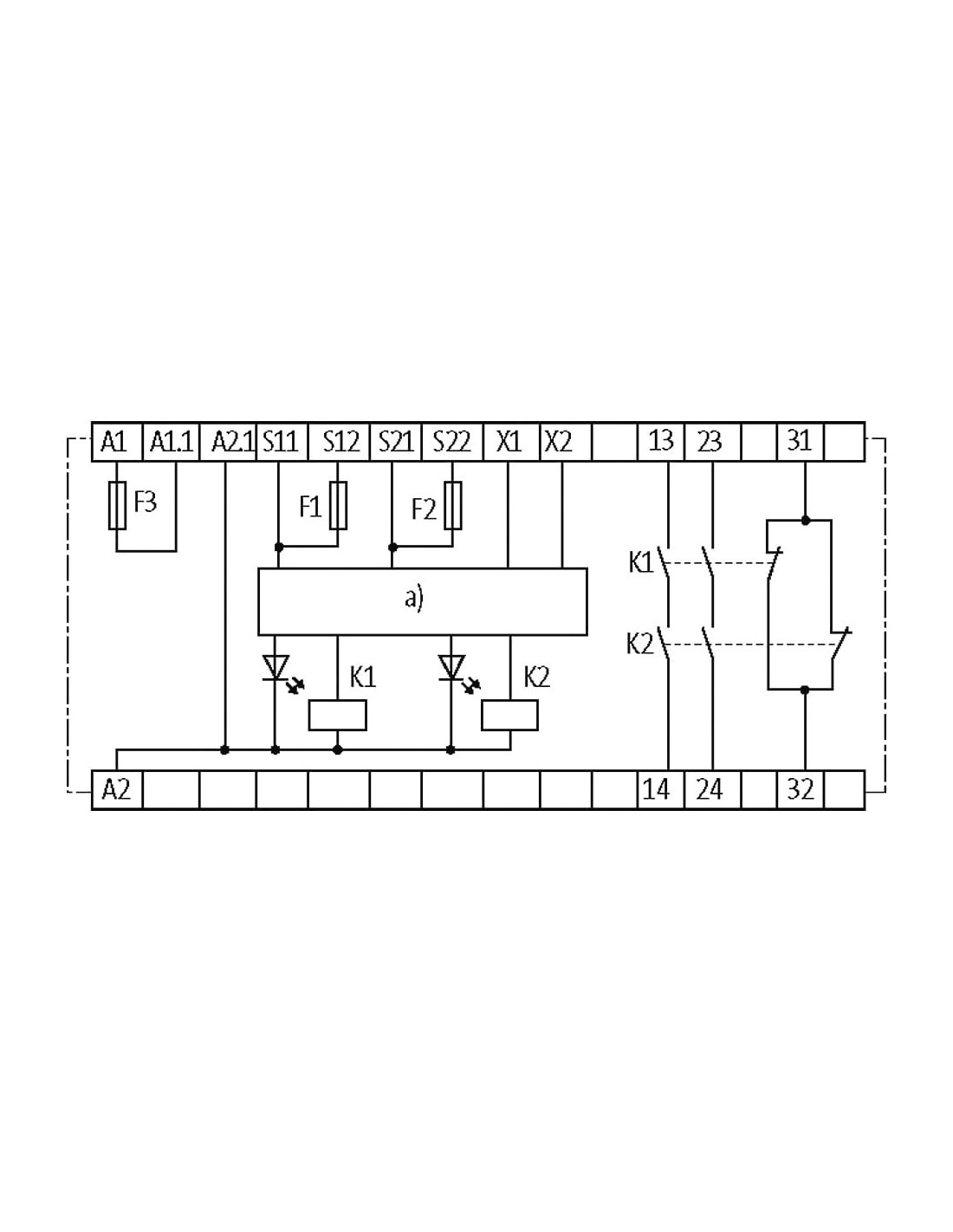

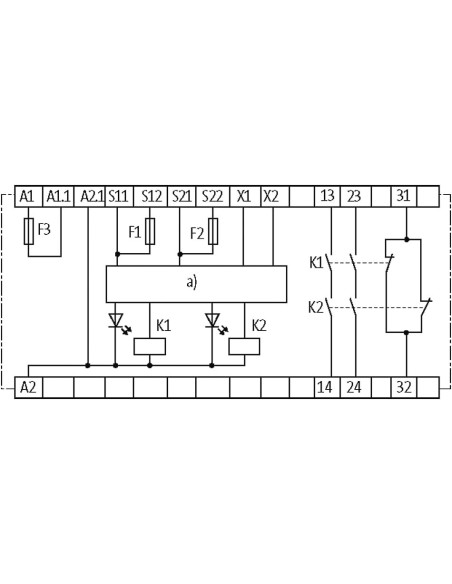

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | 24 |
| PIN 3 | 14 |
| PIN 4 | 32 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 2 |
| PIN 2 | S 22 |
| PIN 3 | S 21 |
| PIN 4 | A 2.1 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 1 |
| PIN 2 | S 12 |
| PIN 3 | S 11 |
| PIN 4 | A 1.1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | A 1 |
| PIN 2 | 23 |
| PIN 3 | 13 |
| PIN 4 | 31 |

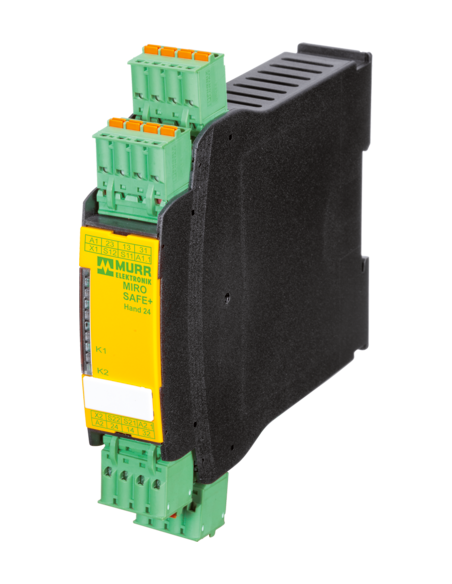

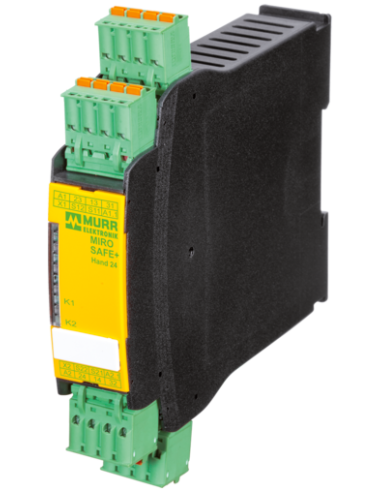

Przekaźnik bezpieczeństwa MIRO SAFE+ Hand 24 – bezpieczeństwo i niezawodność dla stanowisk dwuręcznych
Przekaźnik bezpieczeństwa MIRO SAFE+ Hand 24 o kodzie 3000-33113-3020030 to zaawansowane urządzenie przeznaczone do monitorowania i sterowania stanowiskami pracy wymagającymi dwuręcznej obsługi. Dzięki konstrukcji zaprojektowanej zgodnie z najwyższymi normami bezpieczeństwa, przekaźnik ten gwarantuje ochronę operatora w aplikacjach przemysłowych oraz na liniach produkcyjnych.

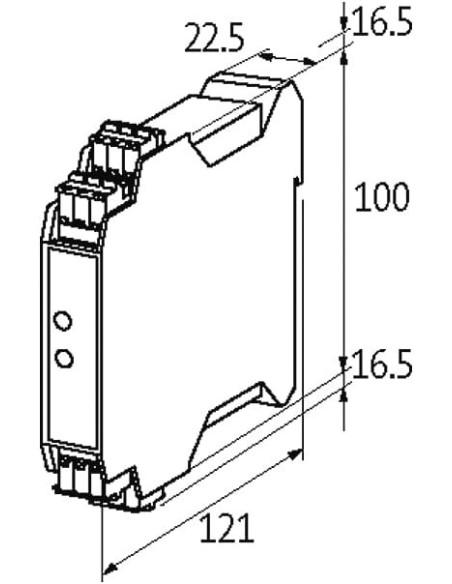

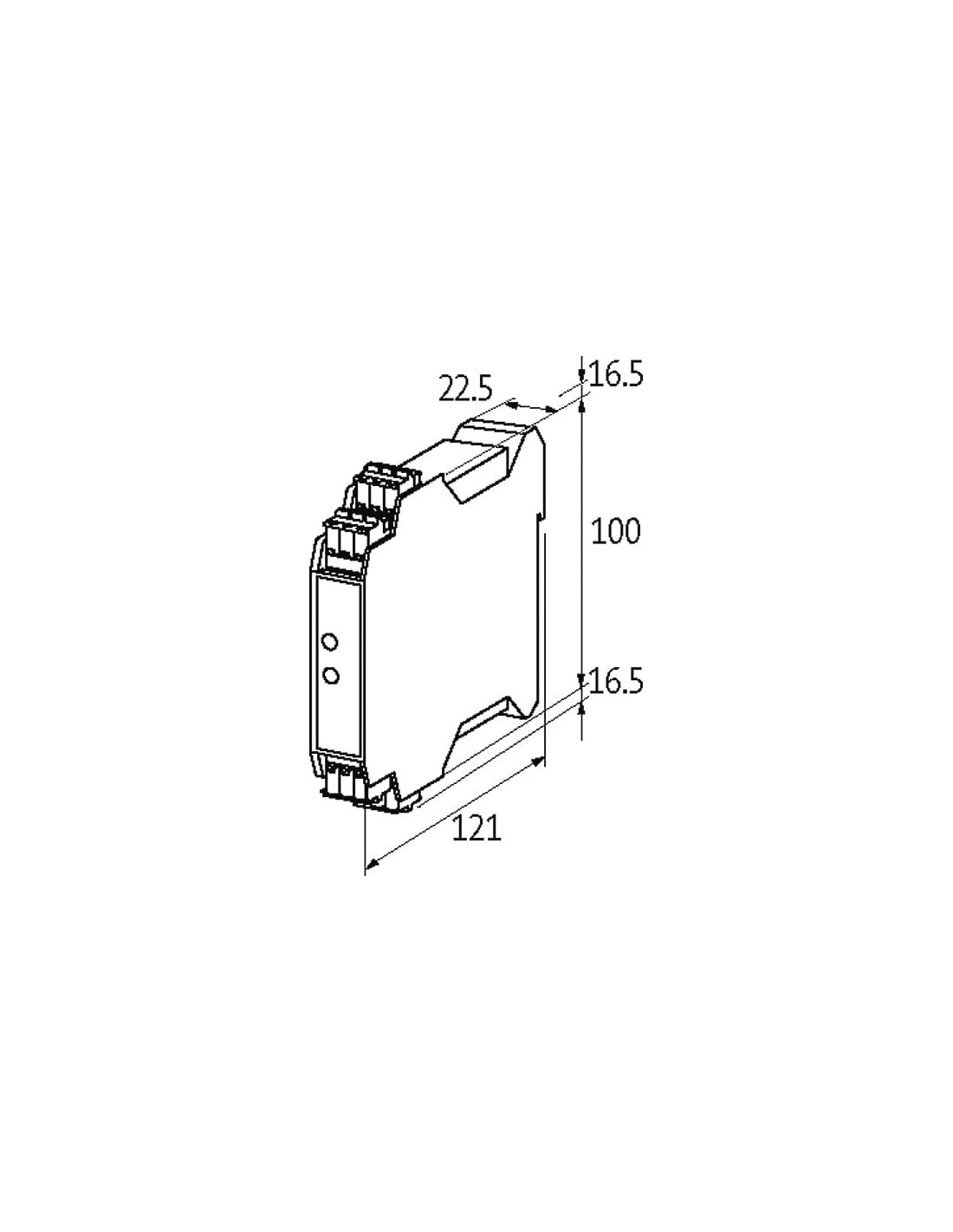

Kompaktowa konstrukcja (wysokość: 100 mm, szerokość: 22,5 mm, głębokość: 121 mm) umożliwia łatwy montaż na szynie DIN (EN 60715), co pozwala na elastyczne rozmieszczenie w szafach sterowniczych. Obudowa została wyposażona w zaciski sprężynowe FK, które zapewniają szybkie i niezawodne podłączenie przewodów.
Główne cechy i funkcjonalność przekaźnika MIRO SAFE+ Hand 24
- Monitorowanie dwuręczne – spełnia wymagania bezpieczeństwa dla stanowisk wymagających obsługi obiema rękami, chroniąc operatora przed przypadkowym uruchomieniem maszyny.
- Kategoria bezpieczeństwa 4 oraz poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 – najwyższa ochrona funkcjonalna w systemach bezpieczeństwa.
- SIL3 wg IEC 61508 – odpowiedni do zastosowań o bardzo wysokim poziomie wymagań SIL.
- Wysoka żywotność mechaniczna i elektryczna – do 10 milionów cykli, gwarantując długotrwałą eksploatację nawet w intensywnych aplikacjach.
- Uniwersalność zastosowań – idealny do integracji z maszynami przemysłowymi, prasami, liniami montażowymi oraz urządzeniami wymagającymi bezpiecznego sterowania dwuręcznego.
- Szeroki zakres temperatur pracy – od -25°C do +60°C, co pozwala na zastosowanie w różnych środowiskach przemysłowych.
Typowe zastosowania przekaźnika MIRO SAFE+ Hand 24
Przekaźnik bezpieczeństwa MIRO SAFE+ Hand 24 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest wymuszenie bezpiecznego działania operatora poprzez obsługę obiema rękami. Klasyczne zastosowania to:
- Stanowiska pras i giętarek, gdzie dwuręczne sterowanie minimalizuje ryzyko urazu.
- Automatyczne linie montażowe z wysokimi wymaganiami bezpieczeństwa funkcjonalnego.
- Maszyny pakujące oraz roboty przemysłowe, które wymagają bezpiecznego uruchomienia cyklu pracy.
- Wycinarki, zgrzewarki oraz innego rodzaju maszyny wymagające bezpośredniego kontaktu z materiałem podlegającym obróbce.
Zalety korzystania z przekaźnika MIRO SAFE+ Hand 24 firmy Murrelektronik
Stosowanie przekaźnika MIRO SAFE+ Hand 24 minimalizuje ryzyko uruchomienia niebezpiecznego ruchu maszyn bez odpowiedniego zabezpieczenia operatora. Dzięki temu zwiększa się poziom bezpieczeństwa całego stanowiska pracy oraz spełniane są wymogi stawiane nowoczesnym instalacjom zgodnie z Dyrektywą Maszynową.
Obecność styków wymuszających prowadzenie oraz samoczyszczących zwiększa niezawodność działania w środowiskach przemysłowych narażonych na zabrudzenia i intensywną eksploatację. Szeroki zakres napięć wejściowych DC (21,6–26,4 V) umożliwia uniwersalne użycie w standardowych systemach zasilania.
Budowa i montaż przekaźnika bezpieczeństwa MIRO SAFE+ Hand 24
Przekaźnik cechuje się przemyślaną budową, co pozwala na łatwą i szybką integrację z istniejącymi instalacjami. Konstrukcja urządzenia oraz odpowiednio rozmieszczone zaciski upraszczają wykonanie podłączeń, a obsługa za pomocą szyny DIN umożliwia szybki montaż lub wymianę podczas prac serwisowych.
Dlaczego wybrać MIRO SAFE+ Hand 24?
- Najwyższy stopień bezpieczeństwa – pełna zgodność z aktualnymi normami oraz standardami branżowymi.
- Intuicyjny montaż i pełna kompatybilność z typowymi szafami sterowniczymi.
- Niezawodność potwierdzona licznymi certyfikatami.
- Wszechstronność wykorzystania w różnych sektorach przemysłu, gdzie bezpieczeństwo operatora stanowi priorytet.
MIRO SAFE+ Hand 24 to rozwiązanie dla wszystkich, którzy poszukują komponentów gwarantujących niezawodne zabezpieczenie procesów przemysłowych, podnosząc tym samym standardy bezpieczeństwa na każdym stanowisku pracy.
