6 A
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Automatyczny/manualny/ręcznie monitorowany resetowanie/start
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 2,8 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 48 V |
| Napięcie wejściowe AC maks. | 240 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 3 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 41-42 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/6 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

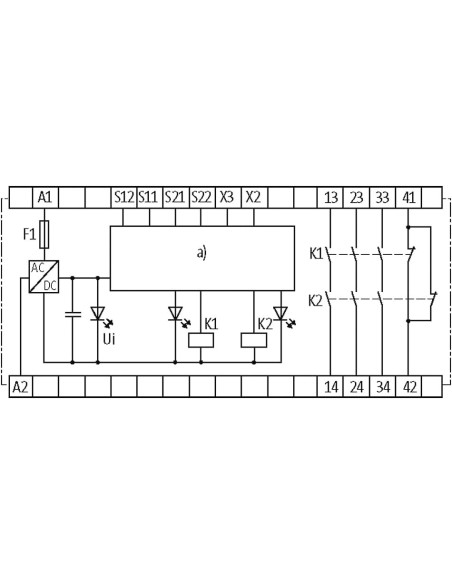

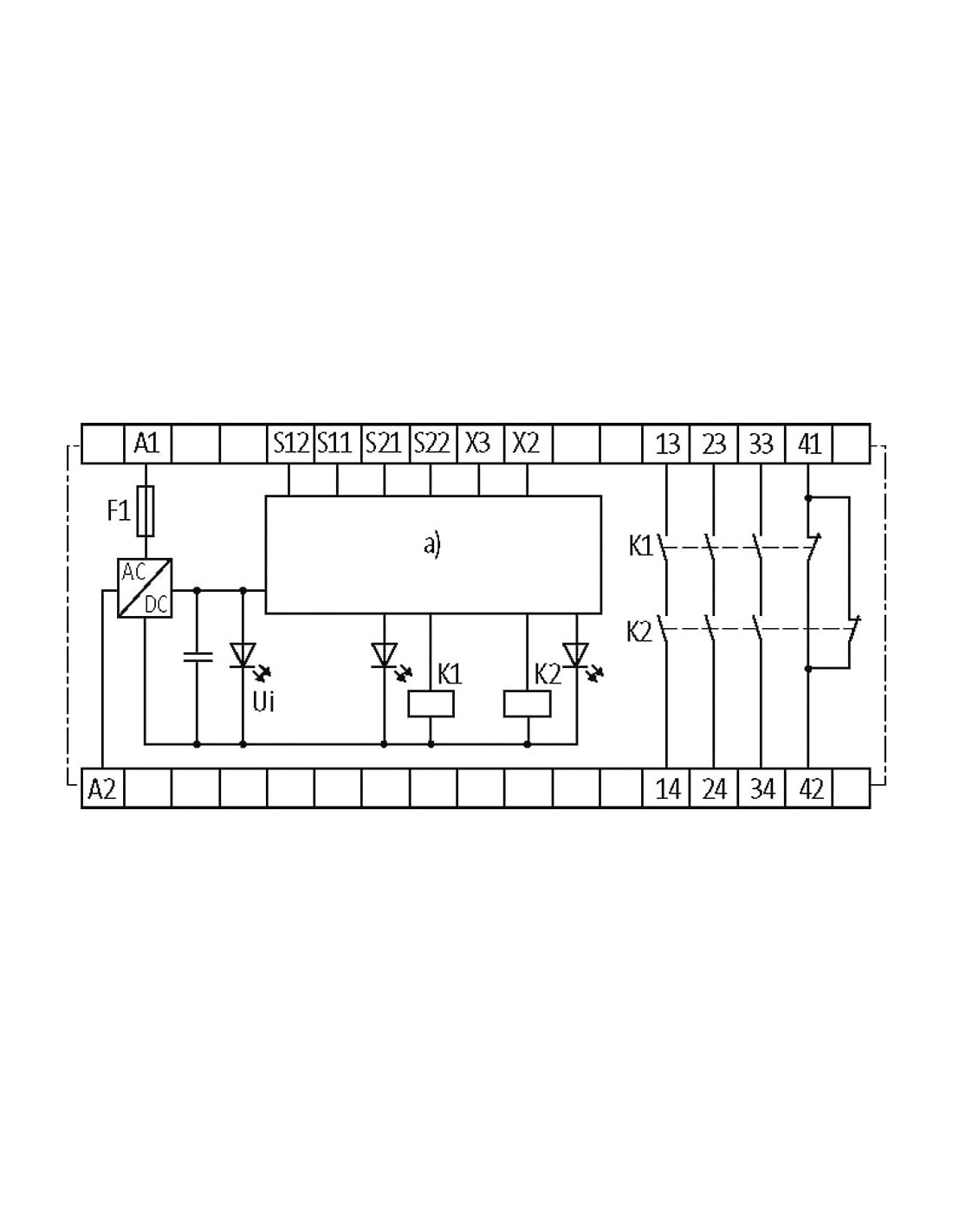

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 34 |
| PIN 2 | 24 |
| PIN 3 | 14 |
| PIN 4 | 42 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 2 |
| PIN 2 | S 22 |
| PIN 3 | S 21 |
| PIN 4 | A 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | X 3 |
| PIN 2 | S 12 |
| PIN 3 | S 11 |
| PIN 4 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 33 |
| PIN 2 | 23 |
| PIN 3 | 13 |
| PIN 4 | 41 |

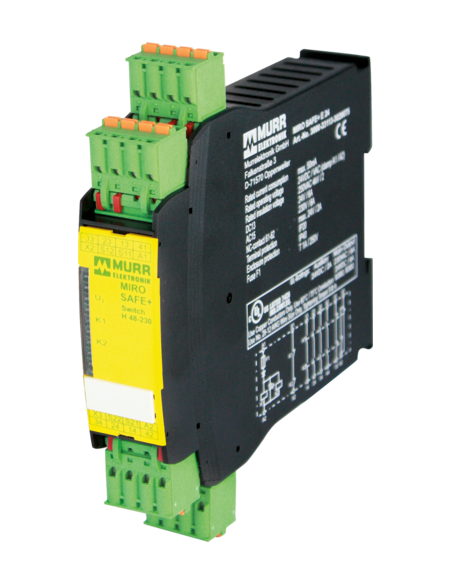

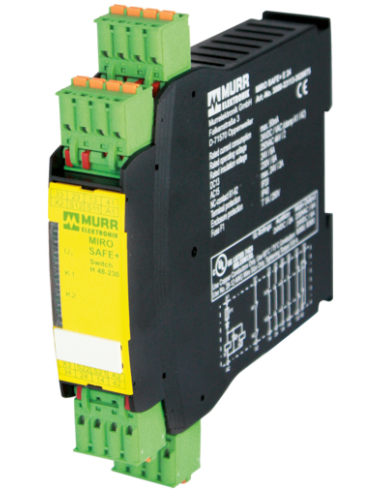

Przekaźnik bezpieczeństwa MIRO SAFE Switch HL 48-230VAC — bezpieczeństwo na najwyższym poziomie
Przekaźnik bezpieczeństwa MIRO SAFE Switch HL 48-230VAC (kod produktu: 3000-33113-1020012) to nowoczesne urządzenie zaprojektowane z myślą o skutecznej ochronie maszyn i instalacji przemysłowych. Jego zadaniem jest zapewnienie optymalnego poziomu bezpieczeństwa w systemach wymagających monitorowania stanu drzwi ochronnych, osłon oraz wyłączników awaryjnych. Przekaźnik ten znajduje szerokie zastosowanie zarówno w przemyśle maszynowym, jak i automatyce przemysłowej.
Typowe zastosowania przekaźnika MIRO SAFE Switch HL 48-230VAC
Przekaźnik bezpieczeństwa Murrelektronik MIRO SAFE Switch HL doskonale sprawdza się w sytuacjach, gdy niezbędny jest niezawodny nadzór nad obwodami bezpieczeństwa, takimi jak:
- Monitoring drzwi i osłon bezpieczeństwa – automatyczne odłączanie zasilania przy otwarciu drzwi lub osłony maszynowej,
- Wyłączniki awaryjne STOP – natychmiastowa reakcja przy użyciu przycisku awaryjnego,
- Systemy, w których wymagane są wysokie poziomy bezpieczeństwa oraz zgodność z normami EN ISO 13849-1 i IEC 61508,
- Automatyczne lub ręczne resetowanie systemu bezpieczeństwa.
Najważniejsze zalety i funkcje przekaźnika MIRO SAFE Switch HL
Przekaźnik bezpieczeństwa MIRO SAFE Switch HL charakteryzuje się zaawansowaną konstrukcją i licznymi funkcjami, które stanowią o jego wysokiej wartości użytkowej:
- Szeroki zakres napięcia zasilania (48-230VAC), co pozwala na uniwersalne zastosowanie w wielu typach instalacji,
- 3 styki wyjściowe bezpieczeństwa oraz 1 styk pomocniczy, co umożliwia efektywne sterowanie i sygnalizację w systemie,
- Wysoka żywotność mechaniczna i elektryczna – do 10 milionów cykli,
- Prowadzenie wymuszone oraz samoczyszczące styki dla niezawodnego działania nawet w wymagających warunkach przemysłowych,
- Automatyczny, manualny lub ręcznie monitorowany reset, co zapewnia elastyczność dostosowania systemu bezpieczeństwa do specyfiki aplikacji,

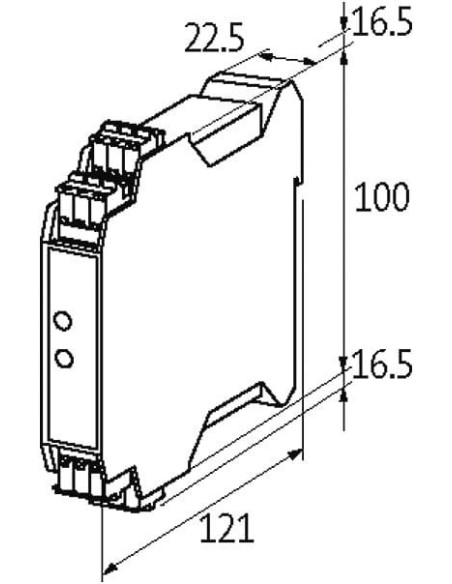

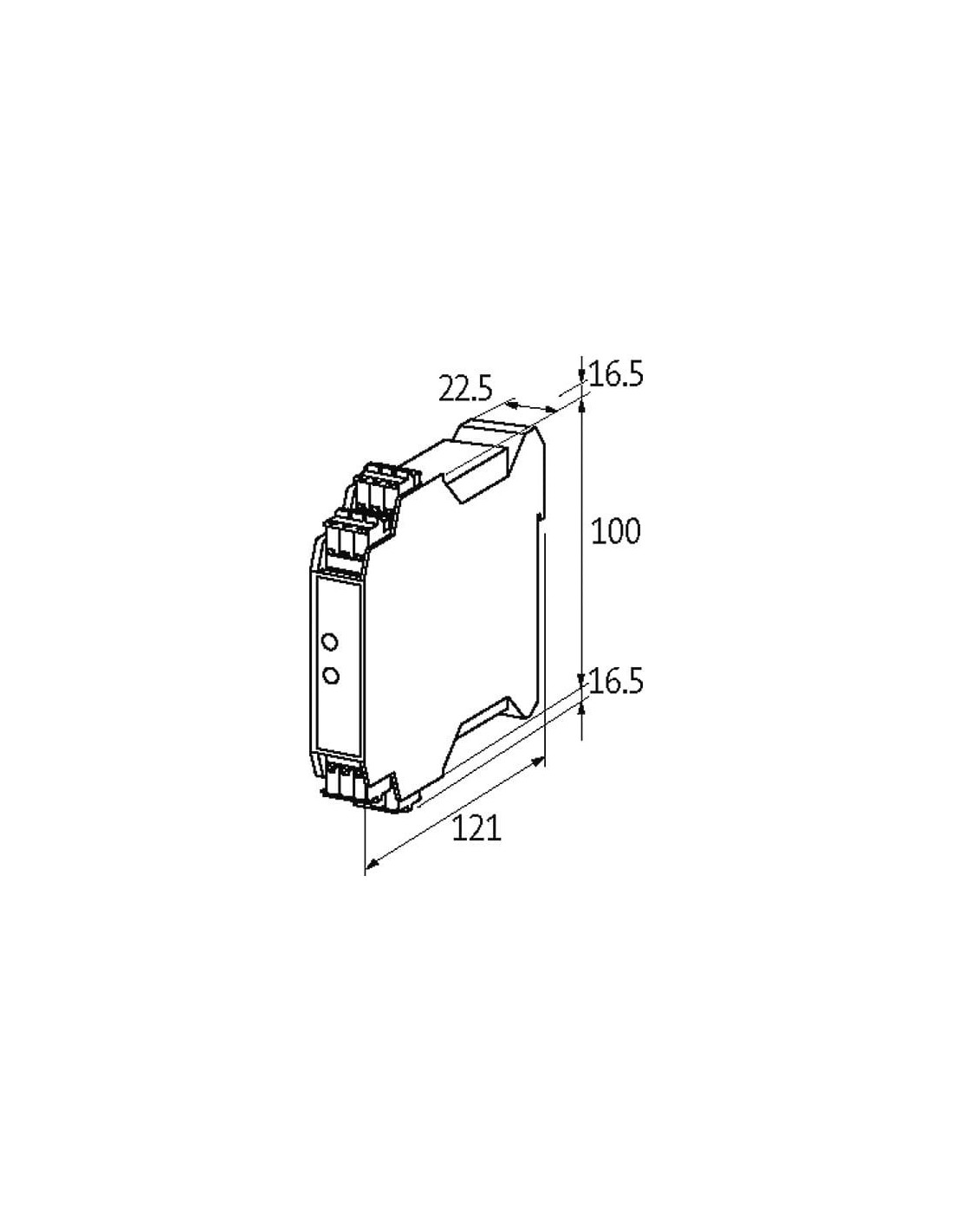

- Obudowa o kompaktowych wymiarach (100 × 22,5 × 121 mm) umożliwiająca instalację na standardowej szynie DIN (EN 60715),
- Zaciski sprężynowe, które zapewniają szybki i pewny montaż przewodów,
- Potwierdzenie wysokiego poziomu bezpieczeństwa: kategoria 4 (PL e, EN ISO 13849-1) oraz SIL3 (IEC 61508).
Możliwości instalacji i eksploatacji przekaźnika
Konstrukcja urządzenia umożliwia jego prostą integrację z większością rozdzielnic oraz szaf sterowniczych dzięki montażowi na szynie DIN i przemyślanym wymiarom obudowy. Przekaźnik jest odporny na wpływ niekorzystnych warunków środowiskowych — zalecany zakres temperatury pracy wynosi od -25°C do 45°C.
Urządzenie wyposażono w intuicyjne zaciski sprężynowe oraz zrozumiałą strukturę połączeń, co znacząco ułatwia szybki montaż i późniejszy serwis.
Dlaczego warto wybrać przekaźnik bezpieczeństwa MIRO SAFE Switch HL 48-230VAC?
- Produkt renomowanego producenta, spełniający najwyższe wymagania bezpieczeństwa w przemyśle,
- Wysoka niezawodność potwierdzona milionami cykli pracy,
- Możliwość pracy w szerokim zakresie napięć i trudnych warunkach środowiskowych,
- Idealny wybór do aplikacji przemysłowych, gdzie bezpieczeństwo ludzi, maszyn i instalacji stanowi priorytet.
Wybór przekaźnika bezpieczeństwa MIRO SAFE Switch HL to inwestycja w sprawdzone rozwiązanie, które spełni wymagania nawet najbardziej wymagających systemów automatyki i zabezpieczeń.
